Установка системы записи

Stealth Line Ethernet Analog

1. ОБЩИЕ СВЕДЕНИЯ

Оборудование позволяет записывать любые аналоговые источники сигналов (телефон, диктофон, селекторная связь, микрофон и т. д.) и представляет собой устройство во внешнем исполнении (19” x 1U), подключаемое к локальной  или выделенной компьютерной сети организации посредством интерфейса Ethernet 10/100.

Устройство записи работает под управлением операционных систем: Windows XP pro (32/64 bit), 2003 (32/64 bit), 2008 (32/64 bit), 7 pro (32/64 bit), 8 (32/64 bit). В остальных операционных системах данное оборудование не работает!!!

Удаленное рабочее место может функционировать под управлением ОС: Windows 98SE/ ME/ NT4.0(SP5)/ 2000(SP2)/ XP pro (32/64 bit), 2003 (32/64 bit) , 2008 (32/64 bit), 7 pro (32/64 bit), 8 (32/64 bit).

Питание устройства осуществляется от сети переменного тока 220 вольт частотой 50 Гц синусоидальной формы.

Оборудование SL-Ethernet работает только с версией ПО SL 3.0.218 и выше.

2. ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ

Подключите кабель питания к устройству. Подключите устройство к локальной компьютерной сети стандартным кабелем (патч-кордом)  с помощью разъема Ethernet на задней панели устройства. Нажмите кнопку включения питания на лицевой панели.

По желанию заказчика возможна установка системы в 19” стойку. Комплект креплений поставляется отдельно.

Таблица соответствия входов источников сигналов с каналами в ПО StealthLine.

Вход источников сигналов	Номер канала в ПО StealthLine
1	Каналы 0-3
2	Каналы 4-7
3	Каналы 8-11
4	Каналы 12-15
5	Каналы 16-19
6	Каналы 20-23
7	Каналы 24-27
8	Каналы 28-31

На нетиповых конфигурациях устройств, входы источников сигналов на корпусах маркируются дополнительно.

3. ПОДКЛЮЧЕНИЕ ИСТОЧНИКОВ СИГНАЛОВ К ОБОРУДОВАНИЮ.

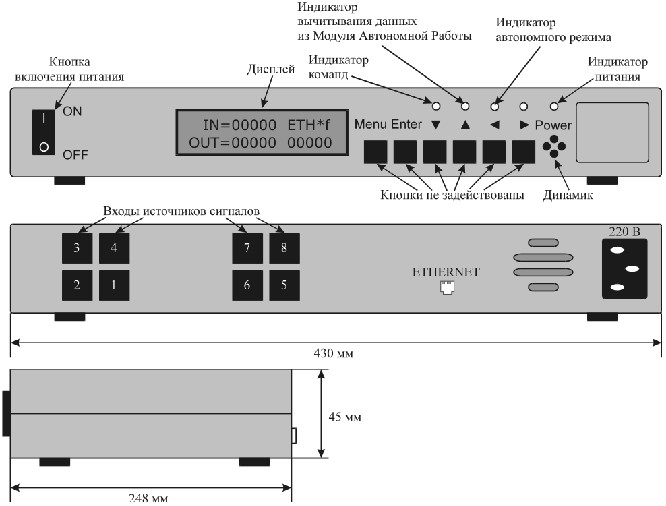

Подключите кабель, обжатый с одной стороны разъемами RJ-45, к устройству записи, а другой конец кабеля подключите к источникам АНАЛОГОВЫХ сигналов (параллельно). Один разъем RJ-45 позволяет подключить 4 канала. Расположение розеток RJ-45 (входы источников сигналов) и их порядок показаны на рисунке выше.

Для самостоятельного обжима кабелей используйте таблицу, представленную ниже.

Обратите внимание на то, что для подключения телефонных линий полярность не имеет значения, а для подключения активных микрофонов полярность важна.

№ контакта	Цвет провода	№ пары	Схема обжима кабеля для аналоговых каналов Разъем RJ-45
1	Синий (+)	1
2	Синий дополнительный (-)
3	Оранжевый (+)	2
6	Оранжевый дополнительный (-)
4	Зеленый дополнительный (-)	3
5	Зеленый (+)
7	Коричневый (+)	4
8	Коричневый дополнительный (-)

4. ПОДКЛЮЧЕНИЕ МИКРОФОНОВ «КОЛИБРИ» и «MKK»

В случае, если к системе необходимо подключить активные микрофоны, при помощи переключателей на плате можно включить питание микрофонов (10 вольт). На рисунке снизу показана плата и переключатели, соответствующие каналам. При подключении микрофона к каналу, необходимо два соответствующих каналу переключателя, перевести в положение ON. При работе канала с телефонной линией, оба соответствующих переключателя необходимо перевести в положение OFF.

К узкой площадке микрофона подключают «+» канала, а к широкой - «-».

Обратите внимание!!! При подключении МИКРОФОННОГО канала

к ТЕЛЕФОННОЙ ЛИНИИ – канал может быть выведен из строя!!!

Ниже приведена таблица, в которой помечены микрофонные каналы, если они установлены в Вашей системе. Если меток в строке «Наличие микрофона» нет, это означает, что в данной системе нет каналов, настроенных под микрофон. Заполните таблицу при изменении типа каналов.

№ канала

Наличие микрофона

Таблица наличия микрофонных каналов.

5. УСТРОЙСТВО ЗАПИСЫВАЮЩЕГО ОБОРУДОВАНИЯ STEALTH LINE

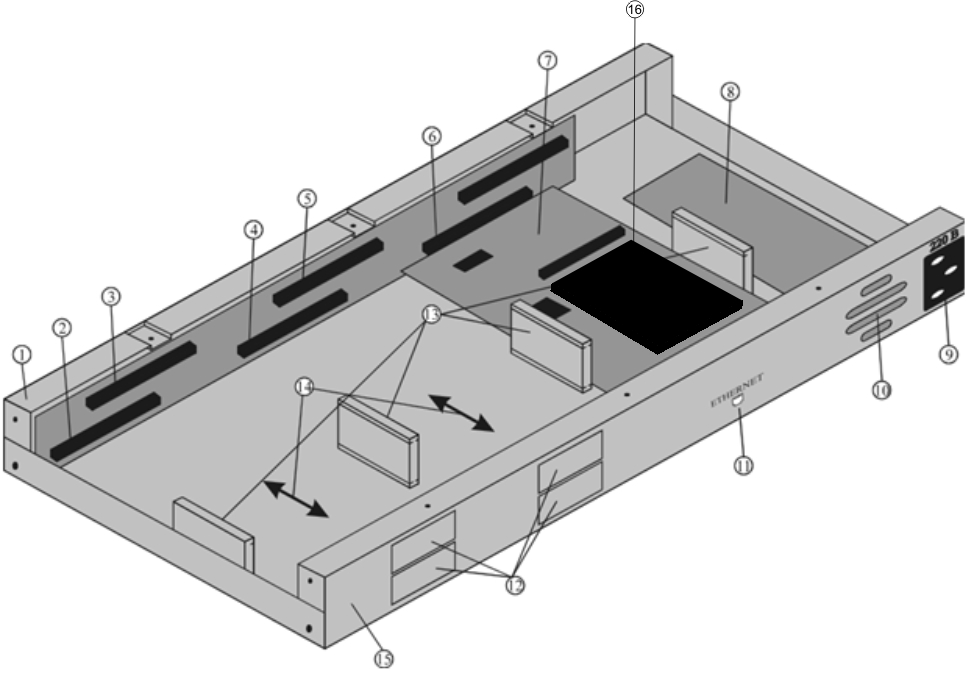

Ниже, на рисунке, показан внутренний вид записывающего устройства Stealth Line и описаны его основные части:

Передняя панель устройства Внутренний слот №0 Внутренний слот №1 Внутренний слот №2 Внутренний слот №3 Внутренний слот для Хост-платы Хост-плата Блок питания

Разъем питания 220В Вентилятор Ethernet разъем Отверстия для входных разъемов плат записи Крепления-направляющие для плат записи Направление движения плат записи при установке Задняя панель устройства Модуль автономной работы (устанавливается по заказу)

5. ОСОБЕННОСТИ РАБОТЫ УСТРОЙСТВА И ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ STEALTH LINE.

После включение устройства оно должно пройти этапы самодиагностики и загрузки – на экране будут сменяться надписи Initializing, Rescanning, Loading. После загрузки на экране устройства появляются названия IN, OUT, ETH  с соответствующими им числовыми полями, первоначально равными 00000 (как на рисунке выше). Устройство готово к работе.

По-умолчанию устройство сконфигурировано на автоматическое получение IP-адреса от DHCP сервера. Если оно его не может получить, то через 4,5 минуты (определяется протоколом DHCP) принудительно начинает работать с IP адресом 192.168.0.15. Есть возможность отключить получение IP-адреса по DHCP и задать любой другой фиксированный с помощью утилиты HostIP (на диске с ПО).

После загрузки устройство индицирует на дисплее текущее состояние подключения:

ETH	Линка нет.
ETH? f	Линк есть, идет присвоение адреса по DHCP или фиксированного. "h" или "f" в конце означает полу - или полно - дуплексную связь (от Half и Full).
ETH+f	IP адрес присвоен
ETH*f	IP адрес присвоен и есть соединение с программой записи.

После присвоения IP адреса устройство показывает его на экране непродолжительное время, если задан такой режим.

В нормальном режиме работы устройства значения в полях IN, OUT, ETH не нулевые:

IN	Поток данных от плат внутри устройства. Зависит от параметров каналов и установленных плат.
OUT	Поток  данных от устройства в сервер записи. Обычно немного больше IN, но может быть и меньше в случае установленной платы сжатия.
ETH	Рассчитанная максимальна пропускная способность канала сервер-устройство. Если есть связь с ПО на сервере – значение не 00000.

Значения потоков данных указаны в килобитах/секунду.

Установите ПО версии 3.0 и выше, идущее в комплекте с оборудованием согласно Инструкции по установке и Руководству пользователя.

Данное оборудование предполагает работу каналов  в режимах:

Выключен Сигнал  <-  основной режим для работы с телефонными линиями Всегда Уровень  <-  основной режим для работы с микрофонами

В остальных режимах данное оборудование не работает.

Обратите внимание!!! В связи с особенностью аппаратуры, при настройке каналов записи системы учтите, что одна пара каналов может работать только с одной частотой дискретизации, в случае если каналы будут настроены на работу с разной частотой дискретизации – один из каналов прекратит запись. То есть, если в системе установлено 4 канала записи, тогда 1 и 2 каналы должны работать с одинаковой частотой дискретизации, 3 и 4 каналы также должны работать с одинаковой частотой дискретизации.
