ПРЕДМЕТ: ТУРБИНЫ ТЕПЛОВЫХ И АТОМНЫХ ЭЛЕКТРИЧЕСКИХ СТАНЦИЙ
ВАРИАНТ 7
Задача 1.1
Для турбоустановки с промперегревом (без регенеративного подогрева питательной воды) по приведенным в таблице исходным данным определить:
а) мощности: идеальной турбины, внутреннюю, эффективную и электрическую;
б) относительные КПД: эффективный и электрический;
в) абсолютные КПД: внутренний, эффективный, электрический, и термический;
г) удельный расход пара и тепла;
д) полный расход тепла на турбоустановку;
е) потерю тепла в конденсаторе.
Проанализировать, как изменятся показатели установки, если при сохранении исходных данных убрать промперегрев.

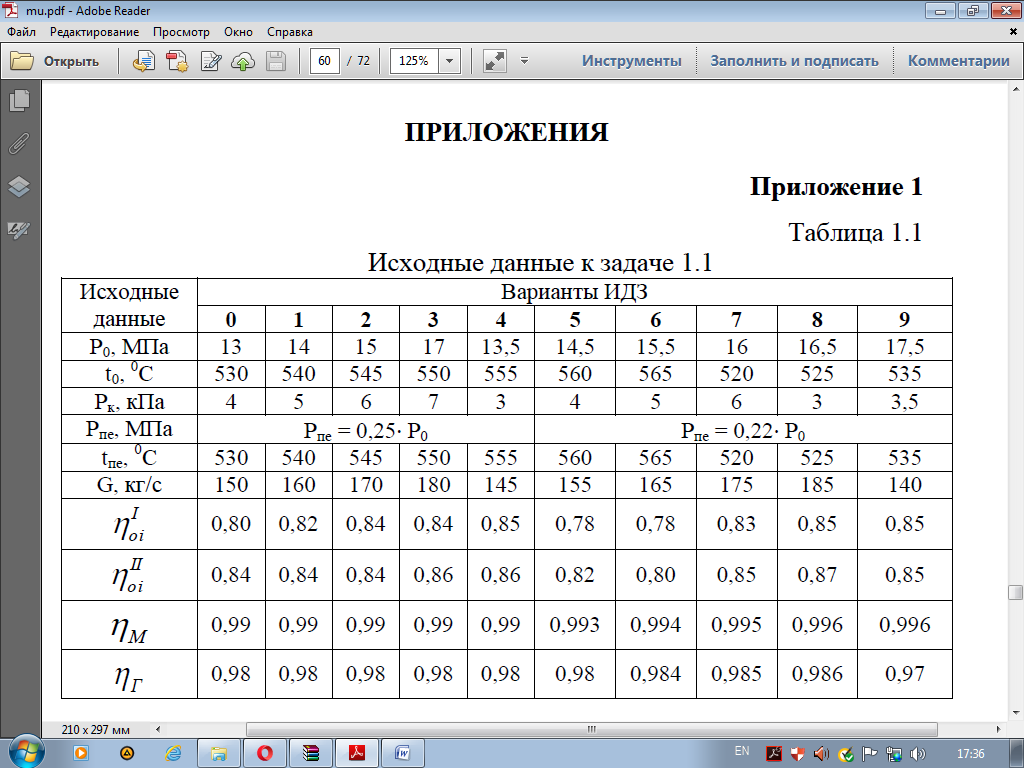

Исходные данные по вариантам приведены в прил. 1, табл. 1.1.
В табл. 1.1. обозначено: Р0 , t0 – давление и температура пара перед стопорным клапаном; Рк – давление пара на выходе из турбины; Рпе, tпе – давление и температура пара после промперегрева; Р1 – давление пара, отправляемого на промперегрев; G – расход пара на турбину;
,
– внутренние относительные КПД частей турбины до и после промперегрева;
,
- КПД механический турбины и генератора.

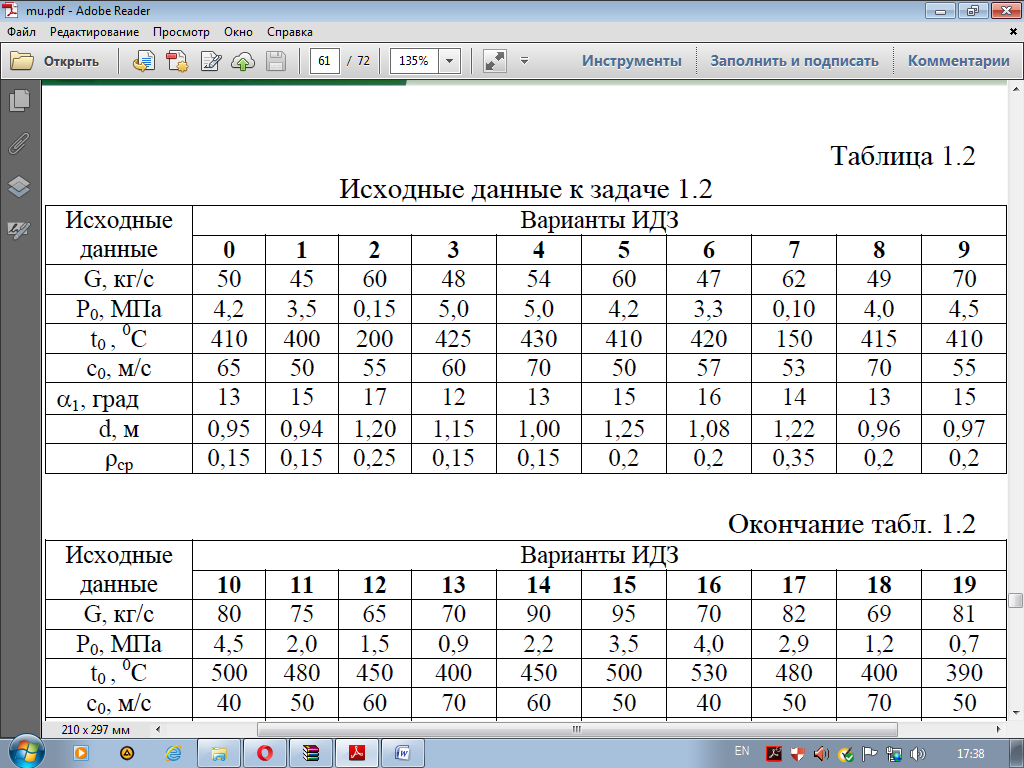

Задача 1.2
Произвести тепловой расчет промежуточной ступени для паровой турбины по следующим данным:
1) расход пара G, кг/с;
2) давление пара перед ступенью Р0, МПа;
3) температура пара перед ступенью t 0, С;
4) частота вращения n, с (во всех вариантах n = 50 c);
5) скорость пара на входе в сопловую решетку с 0 , м/с;
6) угол выхода потока из сопловой решетки
, град.;
7) средний диаметр ступени dс = dл = d, м.
8) Степень реактивности на среднем диаметре сср.
В результате расчета необходимо определить основные геометрические параметры решеток, подобрать их профиль, найти число лопаток в решетках, определить относительный КПД на лопатках ступени и мощность на лопатках.
К расчетам приложить эскиз проточной части ступени, треугольники скоростей и изображение процесса расширения пара на решетках в hs-диаграмме.
Для всех вариантов принять одинаковым отношение u/ca=ха=0,5.
ВОПРОСЫ
Ответить на вопросы
1.В чем заключается выгода от комбинированной выработки тепловой и электрической энергии?
2.Почему при работе на влажном паре появляется дополнительная потеря в ступени?
3.Какие факторы оказывают влияние на величину коэффициента возврата тепла?
