Введение

Программа была разработана на основе методики «О смещении радиозондов» подготовленной Госкомгидрометом  от 08.01.86 №УА-4/46.

В настоящее время необходимость подготовки такой информации регулируется приказом Министерства транспорта РФ от 01.01.2001 «Об утверждении Федеральных авиационных правил «Представления  метеорологической информации для обеспечения полетов воздушных судов» п. 82.

Установка программы

Установку программы необходимо начать с запуска файла Zondsetup. exe.

В появившемся окне нажимаем кнопку «Далее» и следуем указаниям установщика.

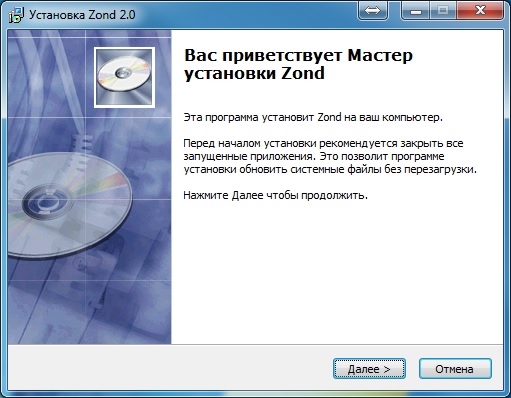

Рисунок 1. Установка программы.

Построение «Схемы построения  траектории  перемещения  радиозонда»

Программа работает в двух режимах ввода данных: ручном и автоматическом.

Для использования автоматического режима расчета параметров ветра необходимо нажать кнопку «Автоматический расчет» и выбрать папку с хранящимися на диске файлами с прогнозами GRIB, а также выбрать время расчета прогнозов и заблаговременность прогноза. После этого начать расчет параметров ветра.

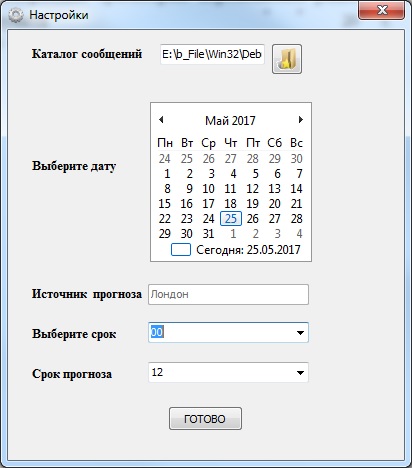

Рисунок 2. Настройка параметров автоматического расчета ветра.

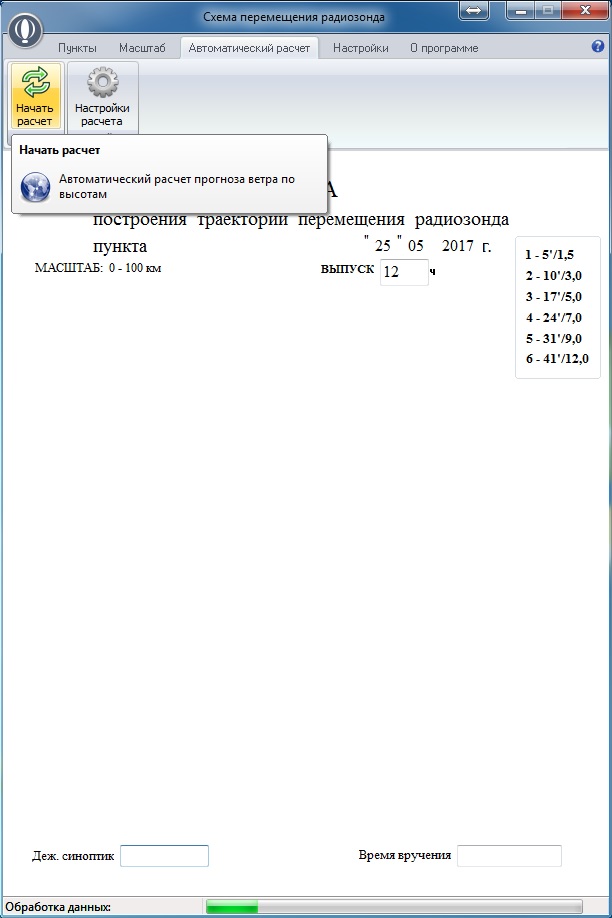

Рисунок 3. Расчет параметров ветра.

После окончания расчета данных необходимо выбрать требуемый пункт для расчета траектории перемещения радиозонда. В появившихся последовательно окнах с высотами от 1500 м до 12000 м будут заполнены поля с направлением и скоростью ветра. В случае сомнения в правильности их можно корректировать.

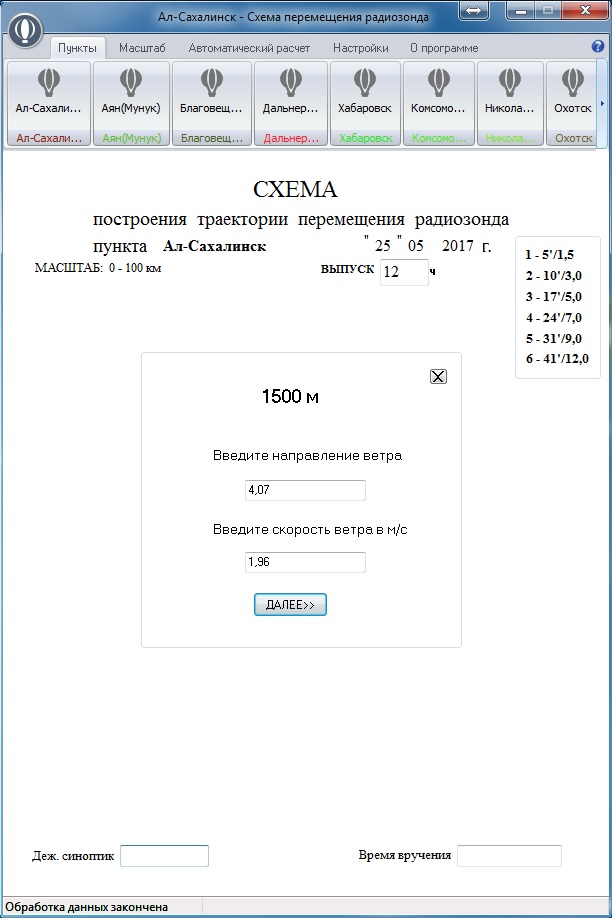

Рисунок 4. Поле для ввода параметров ветра по высотам.

При ручном вводе параметров ветра необходимо сразу выбрать  пункт радиозондирования. Параметры ветра в этом случае будут равны 0.

Результат расчётов представлен на рисунке 5. Также в папке Reports находится отчет вида, как представлен на рисунке 6.

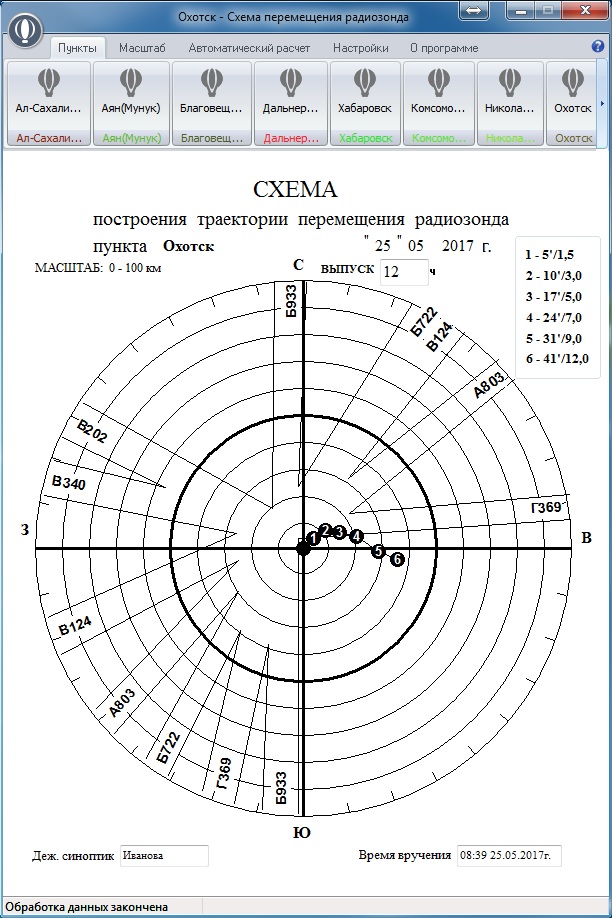

Рисунок 5. Результат расчета схемы траектории перемещения радиозонда.

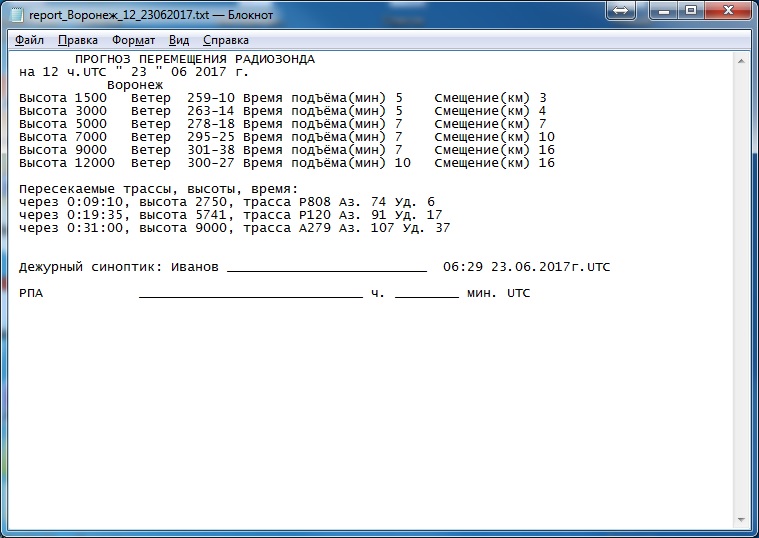

Рисунок 6. Отчет по результам расчета схемы траектории перемещения радиозонда.

При необходимости можно изменить масштаб на «0 – 50км», нажав кнопку «Масштаб» меню программы.

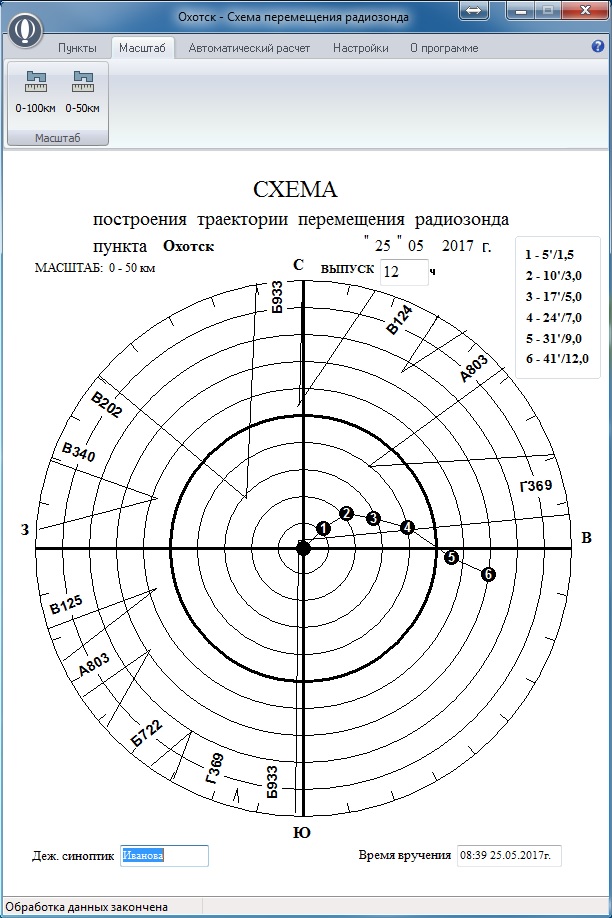

Рисунок 7. Результат расчета схемы траектории перемещения радиозонда (масштаб «0 – 50 км»).

Используя главное меню программы бланк отчета сохранить на локальный или сетевой диск, распечатать на принтере или отправить на электронную почту пользователям.

Для того чтобы воспользоваться отправкой отчетов на электронную почту, необходимо настроить почтовый клиент, воспользовавшись кнопкой «Настройки».

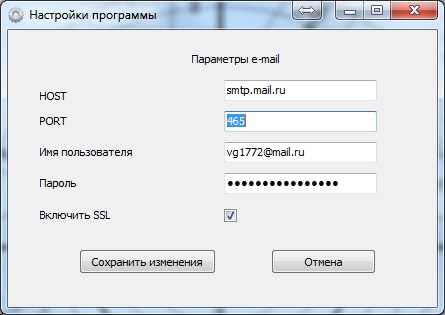

Рисунок 8. Настройки почтового клиента.

Из выпадающего списка необходимо выбрать список на отправку. Если список адресов пуст, необходимо его ввести с соответствующее поле. Для следующей отправки список будет сохранен.

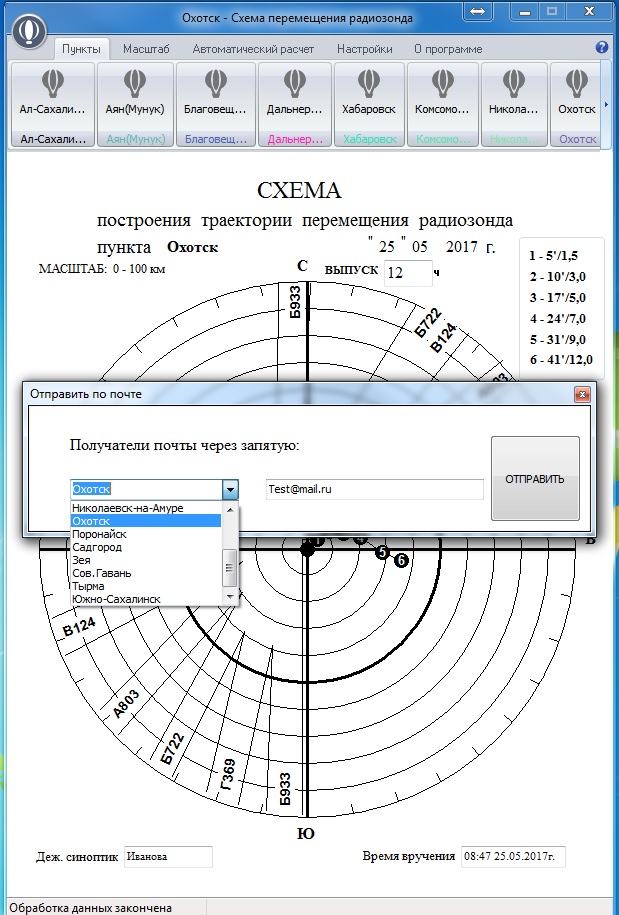

Рисунок 8. Отправка отчета на почту потребителю.
