Структура и электронные свойства наноразмерных пленок Ge2Sb2Te5, полученных методом ионно плазменного распыления

УДК 537.311.322

1, 1, 1, 1, 1, 2

(1НИИЭТФ КазНУ им. аль-Фараби, г. Алматы, Казахстан

2МИЭТ, г. Москва, Россия)

sanzhar. *****@***com

СТРУКТУРА И ЭЛЕКТРОННЫЕ СВОЙСТВА НАНОРАЗМЕРНЫХ ПЛЕНОК Ge2Sb2Te5, ПОЛУЧЕННЫХ МЕТОДОМ ИОННО ПЛАЗМЕННОГО РАСПЫЛЕНИЯ

Аннотация.  В работе представлены результаты исследований структуры наноразмерных пленок Ge2Sb2Te5, их температурных зависимостей электропроводности и вольт-амперных характеристик. Пленки толщиной от 25 до 175 нм получались методом ионно-плазменного распыления. По результатам сканирующей и просвечивающей электронной микроскопии исследуемых образцов установлено, что их структура является однородной и аморфной. Изучение температурной зависимости электропроводности пленок показало, что с уменьшением толщины пленок величина проводимости уменьшается, а их энергия активации проводимости возрастает. Из исследований вольт-амперных характеристик пленок Ge2Sb2Te5 установлено, что в пленках наблюдается обратимый эффект переключения, обусловленный реверсивным фазовым переходом «аморфное состояние↔поликристаллическое». Пороговое напряжение Uth и время переключения tsw с уменьшением толщины пленок существенно уменьшается.

Таким образом в работе установлено существенное влияние размерного эффекта на электронные свойства пленок Ge2Sb2Te5

Ключевые слова: Наноразмерные пленки халькогенидных стеклообразных полупроводников, ионно-плазменное распыление, структура, проводимость, эффект переключения.

Введение

Эффект обратимого фазвового перехода из аморфного в кристаллическое состояние (эффект переключения) впервые наблюдался в пленках халькогенидных стеклообразных полупроводников (ХСП) состава Ti-As-Se(Te) и еще в начале 60-х годах прошлого столетия [1]. Несколько позднее С. Овшинским было предложенно использовать данный эффект для хранения и записи информации и получивший название «эффект переключения и памяти» [2]. Многочисленными исследованиями было установлено, что наиболее перспективным составом ХСП для практического использования записи информации  является состав Ge2Sb2Te5. В настоящее время на основе пленок этого состава выпускаются диски для записи и хранения информации, такие как CD, DVD, DVD-RW, Blue-Ray [3] и успешно разрабатываются устройства типа Flash-памяти на тонких (наноразмерных) пленках с использованием обратимого фазового перехода (Phase Change Random Access Memory).

В настоящее время усилия исследователей направленны на улучшение параметров хранения и записи информации (порогового напряжения Uth и времени переключения tsw) в устройствах типа Flash, зависящих от толщины пленок.

Наноразмерные пленки Ge2Sb2Te5, в основном получают методом термического испарения в вакууме[4], который обладает рядом недостатков: неоднородность распределения компонет по толщине пленок  и не соответсвие компонент стехиометречскому соотношению. В отличие от этого метод ионно-плазменного распыления позволяет практически исключить эти недостатки.

Цель данной работы заключалась в изучении структуры и электронных свойств наноразмерных пленок Ge2Sb2Te5 полученных при помощи метода  ионно-плазменного распыления.

Методика приготовления пленок

Приготовление пленок осуществлялось методом ионно-плазменного магнетронного  распыления монолитной поликристаллической мишени состава Ge2Sb2Te5 c химической чистотой 99.999% фирмы AciAlloys (USA) в атмосфере аргона при давлении 1 Па. Ускоряющее напряжение составляло 400 В, скорость осаждения пленок ≈0.3 нм/с. Пленки осаждались на подложки из кварца и кремния, которые предварительно подвергались химической и термической обработке.

Экспериментальные результаты и их обсуждение

Состав пленок контролировались методом сканирующей электронной микроскопии с использованием энерго-дисперсионного анализа (EDS) на сканирующем электронном микроскопе Quanta 3D 200i. Результаты этих исследований приведены на рисунках 1 и в таблицы 1.

	Таблица 1. Химический состав пленки  Ge2Sb2Te5 (Wt% - весовой процент; At% - атомный процент)
Рисунок 1-  Типичный энерго-дисперсионный спектр характеристического излучения  пленки Ge2Sb2Te5

Из таблицы 1 следует, что исследуемые пленки не содержат неконтролируемых примесей и максимальное отклонение компонент от формульного соотношения не превышает 5 ат.%.

Морфология пленок контролировалась также методом сканируещей электронной микроскопии, а их толщина определялась с использованием атомно-силового и сканирующего электронного микроскопов при сканировании ступеньки и скола структуры: кристаллический Si-пленка Ge2Sb2Te5,.,,и составляла от 25 до 175 нм. Результаты этих исследований приведены на рисунках 2 и 3. Было установлено, что все исследуемые пленки разной толщины характеризуются сплошной и однородной поверхностью.

а)	б)
Рисунок 2 – Микрофотография поверхности пленки (а) и скола структуры Si - пленка Ge2Sb2Te5 (б),  полученные при помощи СЭМ

а)	б)

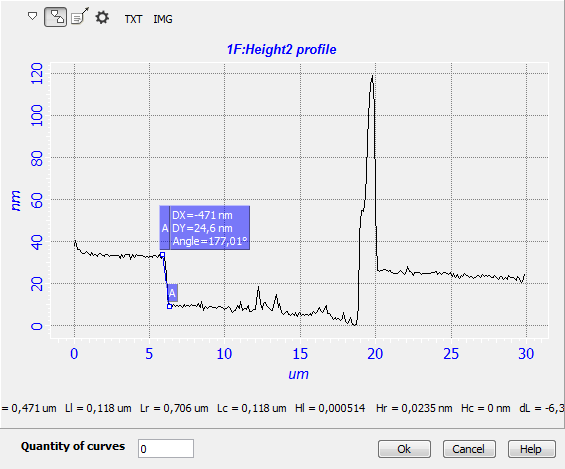

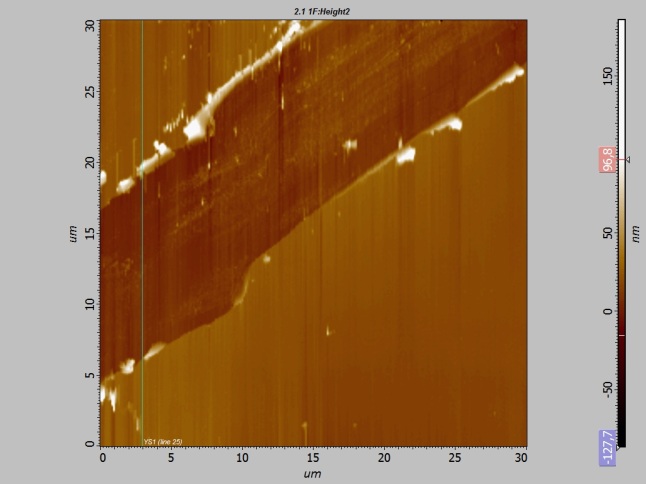

Рисунок 3– 2D изображение (а) и профиль поверхности структуры: кварцевая подложка - пленка Ge2Sb2Te5,  полученные при помощи АСМ

Структура пленок исследовалась при помощи просвечивающей электронной микроскопии высокого разрешения с использованием ПЭМ Titan фирмы Fei при ускоряющем напряжении 300 кВ и токе пучка электронов 2 нА. На рисунке 4 приведены типичная микрофотография и электроннограмма пленки Ge2Sb2Te5. Из рисунка 4 следует, что исследуемая пленка обладает типичной аморфной структурой без кристаллических нанообластей. Отметим, что такая структура была характерной для всех исследуемых пленок разных толщин.

а)	б)
Рисунок 4 –Микрофотография (а) и электронограмма (б) пленок Ge2Sb2Te5

Температурные зависимости электропроводности пленок Ge2Sb2Te5 исследовались при помощи пикоамперметра Keithley-6485 в интервале температур от 300 до 400 К на постоянном токе при напряженности электрического поля 102 В/см в области линейности вольт-амперной характеристики на образцах с планарным расположением электродов с величиной зазора 100 мкм. Скорость нагрева образцов составляла 2о/мин.

На рисунке 5 показаны температурные зависимости электропроводности  пленок σ(Τ) разной толщины, построенные в координатах lgσ~1/Т. Из рисунка 5 следует, что σ(Τ) пленок разной толщины хорошо описываются экспоненциальным законом σ(Τ)=Сехр(-Eу/кТ).

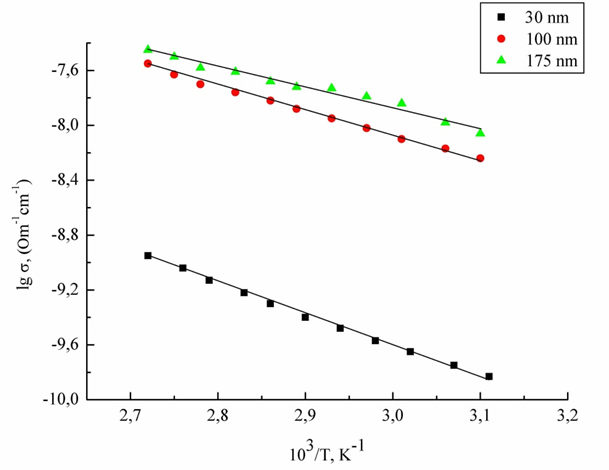

Рисунок 5 – Температурные зависимости электропроводности пленок Ge2Sb2Te5

Из зависимостей σ(Τ) были определенны основные полупроводниковые параметры пленок: электропроводность при комнатной температуре (300 К) ук, энергия активация электропроводности Eу и предьэкспоненциальным множитель С (таблица 2).

Таблица 1. Зависимость электропроводности пленок ук, предьэкспоненциального множителя С и энергии активации проводимости Eу от толщины пленок

Состав пленки	Толщина, нм	полупроводниковые параметры
ук, (Om·cm)-1 при 300 К	С, (Om·cm)-1	Eу, eV
Ge27Sb22Te50	175	4.84*10-3	1,13*103	0,32
100	2,20*10-4	3,27*102	0,37
30	1.23*10-5	5.32*102	0,46

Из анализа результатов, приведенных в таблице 2, следует, что толщина пленок значительно влияет на их полупроводниковые параметры (размерный эффект): при уменьшении толщины пленок наблюдается уменьшение ук, С и увелечиние Eу. При этом наблюдается корреляция между изменениями толщины пленок, их электропроводностью и энергией активации Eу.

Для определения параметров, характеризующих эффект переключения в пленках Ge2Sb2Te5, исследовались их ВАХ на установке, блок-схема которой представлена на рисунке 6.

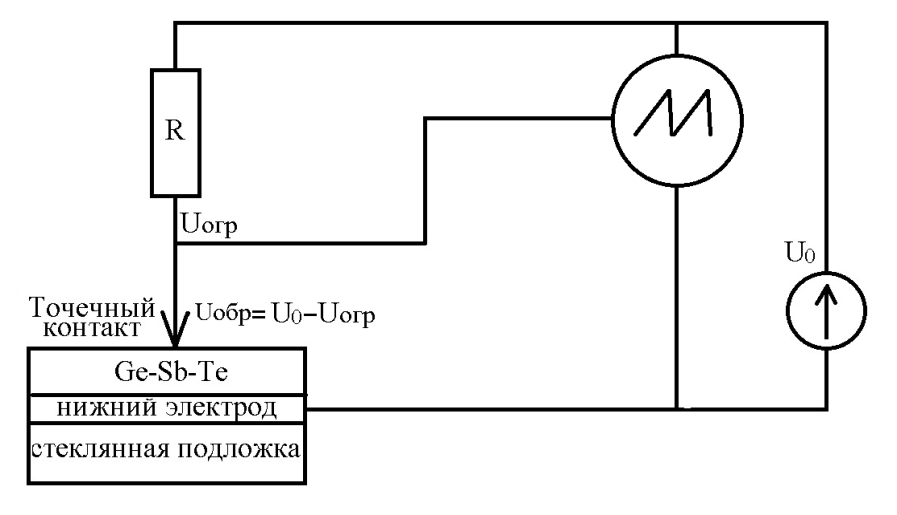

Рисунок 6 – Блок-схема установки для исследования ВАХ пленок

Исследуемые образцы имели «сэндвич» структуру. Верхним электродом служил прижимной точечный золотой контакт, площадь которого составляла около 10-4 см2, а нижним электродом - сплошная алюминиевая пленка, нанесенная методом термического испарения на стеклянную подложку. На образцы подавалось пилообразное напряжение с амплитудой до 10 В от генератора Актаком АНР-1011. ВАХ регистрировались осциллографом Gwinstek GDS-71062A.

На рисунке 7 показаны типичные ВАХ пленок Ge2Sb2Te5 для разных толщин. Можно видеть, что форма ВАХ имеет S-образный вид, характерный для эффекта переключения. На ВАХ наблюдается участок быстрого роста тока, происходящего за время переключения материала tsw из высокоомного состояния в проводящее состояние, при достижении порогового напряжения Uth.

а)

б)

в)

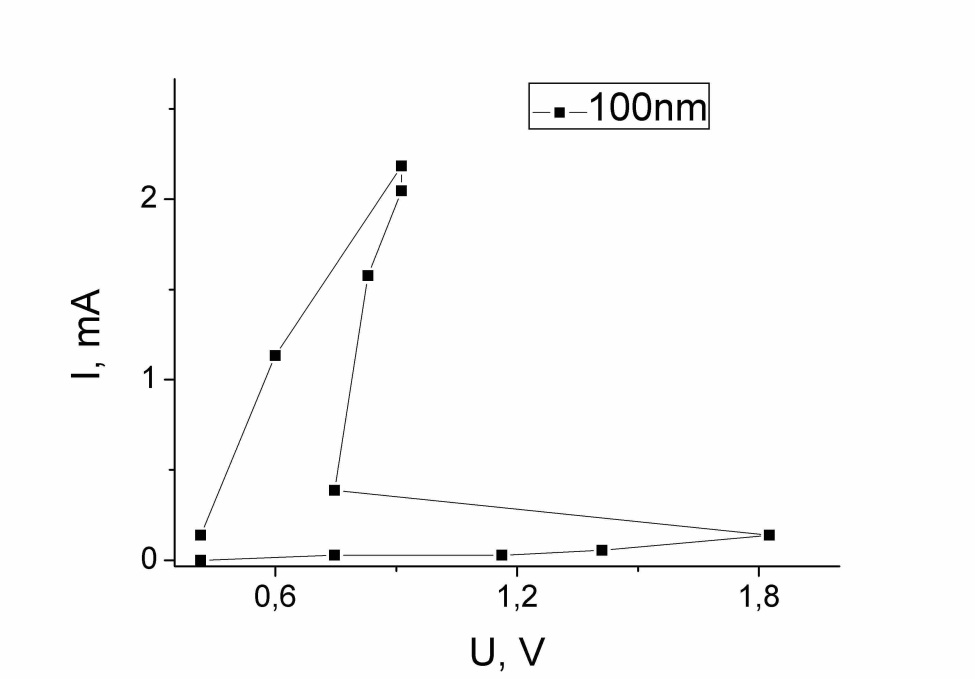

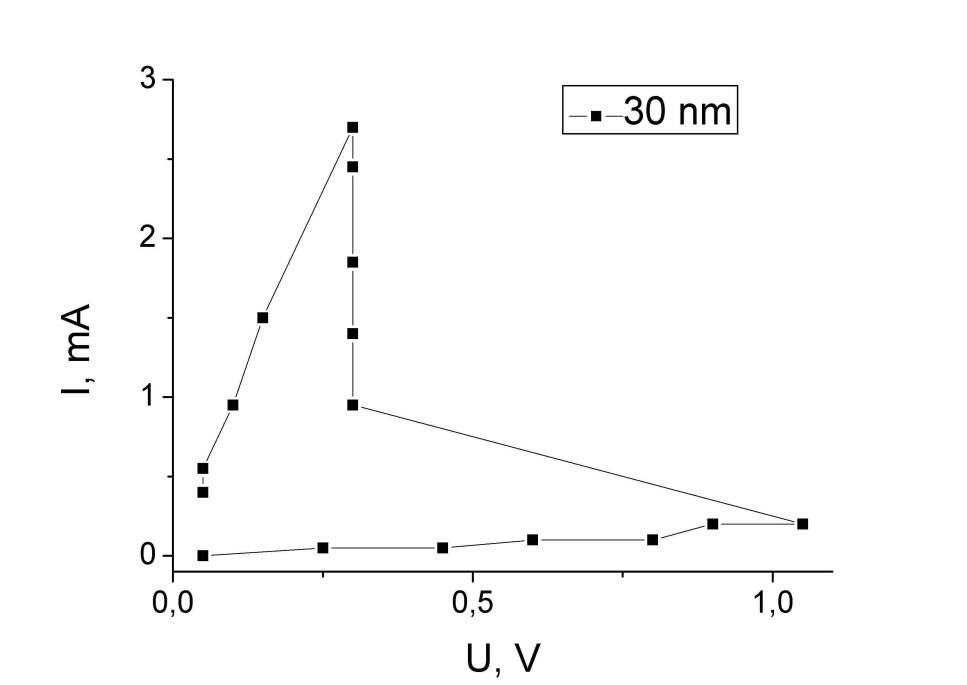

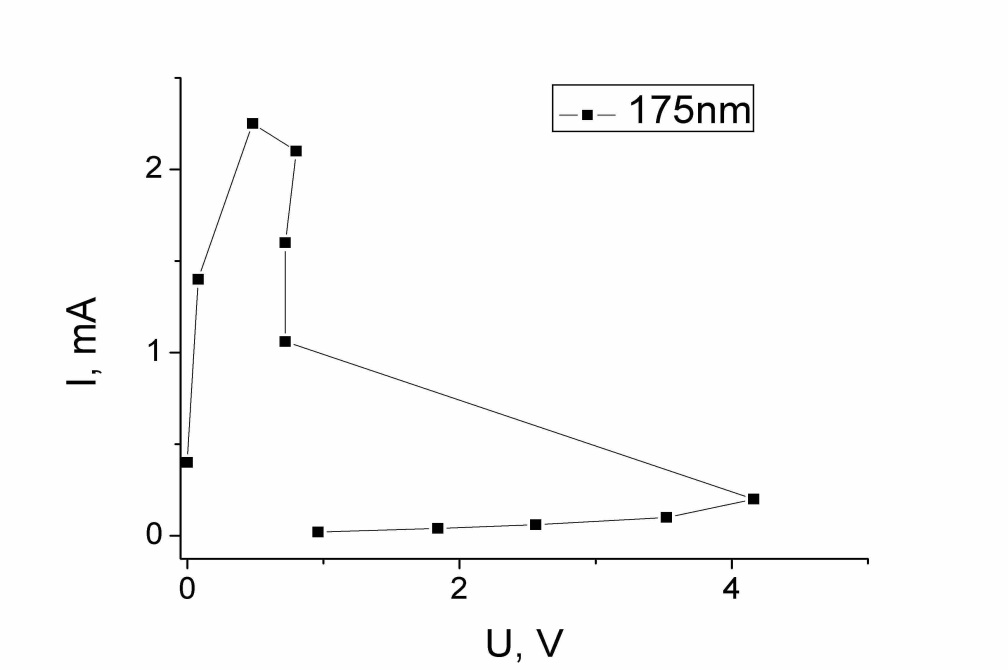

Рисунок 7 – ВАХ пленок Ge2Sb2Te5: а) 175 нм, б) 100 нм, в) 30 нм

       Влияние толщины пленок на параметры переключения приведены в таблице 3.

Таблица 3. Параметры эффекта переключения пленок.

Толщина, нм	Uth, В	tsw, нс
Ge2Sb2Te5	175	4	100
100	1.8	70
30	1	50

Из анализа результатов приведенных в таблице следует существенное влияние толщины пленок на Uth и tsw. Уменьшение толщины пленок от 175 до 30 нм приводит к уменьшению порогового напряжения и времени переключения в 4 и 2 раза, соответственно.

В настоящее время хорошо установлено, что эффект переключения в пленках системы Ge-Sb-Te обусловлен обратимым фазовым перехода второго рода «аморфное↔поликристаллическое состояние». Наиболее полно механизм эффекта переключения объясняется на основе электронно-тепловой модели, по которой S-образность ВАХ является следствием нагрева и возникновения, так называемого электронно-теплового пробоя [5].

Заключение

Изучено влияние толщины наноразмерных пленок Ge2Sb2Te5, полученных методом ионно-плазменного распыления, на их структуру, электронные свойства и параметры эффекта переключения. Установлено, что пленки Ge2Sb2Te  разных толщин имеют аморфную структуру. Полупроводниковые параметры и параметры переключения существенно зависят от толщины пленок. Установленные изменения параметров пленок связаны с размерным эффектами.

Полученные результаты являются важными для развития фундаментальных подходов управления электронными свойствами пленок системы Ge-Sb-Te и их практического применения в устройствах записи и хранения информации.

СПИСОК ЛИТЕРАТУРЫ:

1. , . Вольтамперная характеристика точечного контакта со стеклообразными полупроводниками // Радиотехника и электроника. - 1963. - Вып. 8. - С. 2097-2098.

2.  S. R. Ovshinsky. Symmetrical current controlling device // U. S. Patent No 3 271 591. 06.09.1966.

3. N. Yamada, E. Ohno, K. Nishiuchi. Rapid phase transitions of GeTe-Sb2Te3 pseudo binary amorphous thin films for an disk memory // J. Appl. Phys. - 1991. Vol. 69(5). - P. 2849-2856.

4. V. Dzhurkov, S. Fefelov, D. Arsova, D. Nesheva. L. Kazakova. Electrical conductivity and optical properties of tellurium-rich Ge-Sb-Te films // Journal of Physics. – 2014. Vol. 558. – P. 012046

5. , . Физика эффектов переключения и памяти в халькогенидных стеклообразных полупроводниках // Физика и техника полупроводников. - 2012. - Т. 46, вып.5. - С. 577-608.
