4-осный крытый вагон с поднимающимся кузовом для аппатитового концентрата, модель 10-475 |

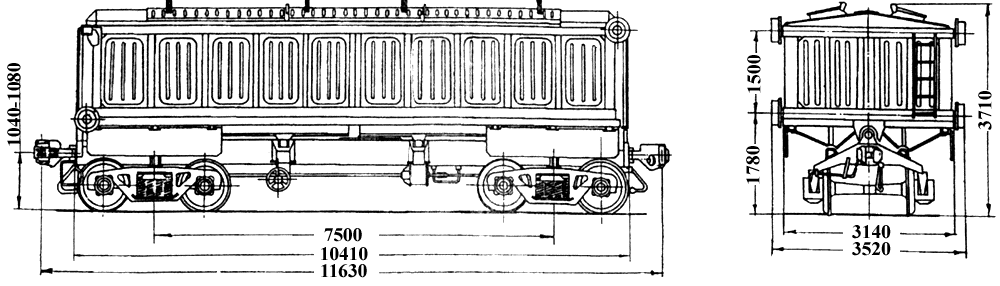

Рис 29 | |
Назначение: для перевозки аппатитового концентрата в места массового потребления | |
Номер проекта | 475.00.001 |
Технические условия | ТУ24-5-294-73 |
Модель вагона | 10-475 |
Тип вагона | 900 |
Изготовитель | ДВЗ им. Газеты “Правды” |
Грузоподъемность, т | 60 |
Масса тары вагона, т | 26,5 |
Нагрузка: | |
статическая осевая, кН(тс) | 215,6 (22) |
погонная, кН/м(тс/м) | 72,9 (7,44) |
Скорость конструкционная, км/ч | 120 |
Габарит: | |
с установленными бегунками | Т |
со снятыми бегунками | 1-Т |
База вагона, мм | 7500 |
Длина, мм | |
по осям сцепления автосцепок | 11630 |
по концевым балкам рамы (длина рамы) | 10410 |
Ширина максимальная, мм | 3520 |
Высота от уровня верха головок рельсов максимальная, мм: | 3710 |
Количество осей, шт. | 4 |
Модель 2-осной тележки | 18-100 |
Наличие переходной площадки | нет |
Наличие стояночного тормоза | есть |
Объем кузова, м3 | 48 |
Длина кузова внутри, мм | 9940 |
Ширина кузова внутри, мм: | |
вверху | 2700 |
внизу | 2800 |
Высота подъема кузова над нижней рамой при разгрузке на эстакаде, мм | 650 |
Количество люков, шт.: | |
загрузочных | 2 |
разгрузочных | 4 |
Размеры разгрузочного люка в свету, мм | 970х4825 |
Год постановки на серийное производство | 1974 |
Возможность установки буферов | нет |
