Инструкция по сборке и эксплуатации комода Кд 04.01
(682 х 365 х 995)
Детали ЛДСП
1,3. 365 х 682 - 2 шт.
2,4. 364 х 907 - 2 шт.
5. 178 х 631 - 5 шт.
Детали ЛДСП (ящик)
120 х 300 - 10 шт.
120 х 579 - 5 шт.
Детали ДВП
306 х 610 - 5 шт.
646 х 917 - 1 шт.
Фурнитура
Евровинт(70мм) - 4 шт. Опора регулир. - 4 шт.
Евровинт(50мм) - 20 шт. Заглушка для евровинта - 4 шт.
Эксцентрик - 14 шт. Ручка - 5 шт.
Футорка - 14 шт. Саморез 4х16 -16 шт.
Заглушка для эксцентрика - 10 шт. Саморез 4х20 -55 шт.
Шкант - 24 шт. Саморез 3,5х13 -40 шт.
Направляющая 300мм - 5 компл. Ключ - 1 шт.
__________________________________________________________________________________________________________________
Сборка мебели

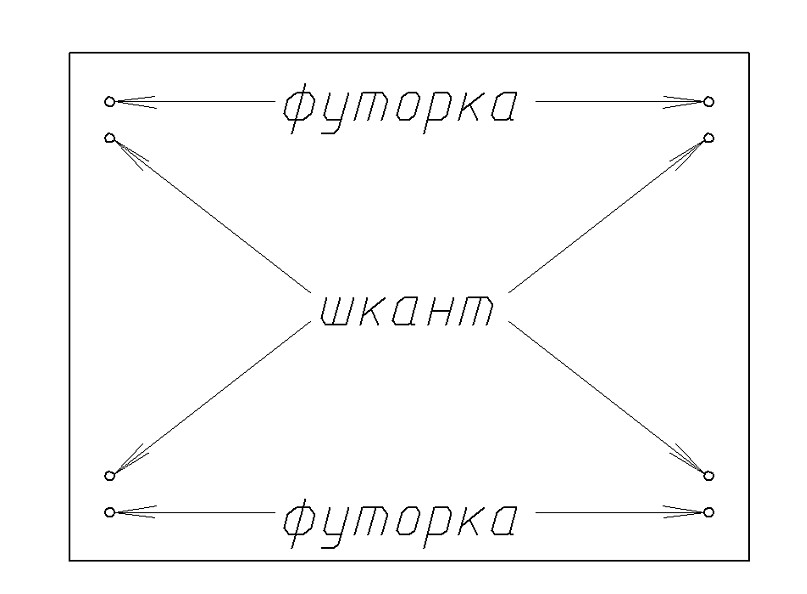

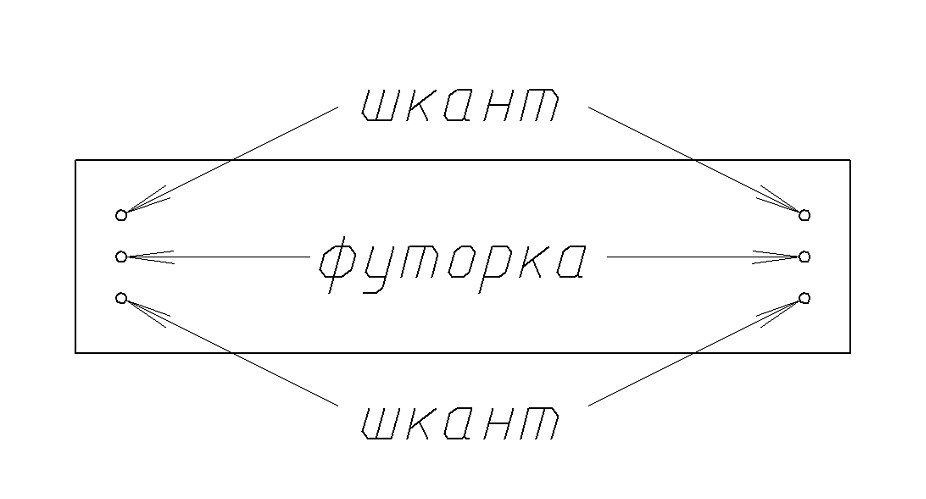

На основание (поз.3) прикрепить опоры регулируемые, используя саморезы 4х16. На стенки вертикальные (поз.2,4) при помощи саморезов 3,5х13, закрепить шариковые направляющие. Положить крышку (поз.1) и панели ящиков(поз.5) на ровную и твердую поверхность глухими отверстиями вверх. Вставить резьбовые футорки и шканты (для крышки использовать схему №1, для панелей схема №2) . В футорки ввернуть штанги эксцентриков. Собрать ящики, при помощи евровинтов, шкантов и эксцентриков. На панели ящиков прикрепить ручки. Собрать каркас используя евровинты и шканты.(задняя стенка вставляется в паз). Установить и отрегулировать ящики.Схема №1 Схема №2
Эксплуатация и уход за мебелью
Мебель должна эксплуатироваться в помещении с температурой воздуха не ниже +100С и относительной влажностью 55-75%. Не рекомендуется перевозка мебели при температуре ниже -280С во избежание ухудшения качества кромочной ленты. Мебель нельзя устанавливать вблизи отопительных приборов, сырых и холодных стен во избежание коробления и разбухания щитов. Удаление пятен следует производить тканью смоченной специальными средствами по уходу за мебелью(«Полироль», «Комфорт» и др.)При соблюдении правил эксплуатации и ухода за мебелью гарантийный срок эксплуатации 18 месяцев.
