Выключатели-разъединители (рубильники) серии ВР32

Выключатели-разъединители (рубильники) ВР32-31, ВР32-35, ВР32-37, ВР32-39 предназначены для включения, пропускания и отключения переменного тока номинальным напряжением до 660 В номинальной частоты 50 и 60 Гц и постоянного тока номинальным напряжением до 440В в устройствах распределения электрической энергии.

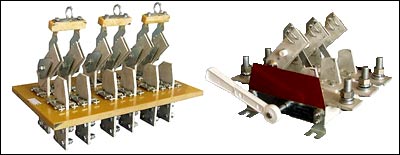

Рис. 1.10.1 Рубильник ВР-32 на одно направление трехполюсный с боковой рукояткой

Рис. 1.10.2 Рубильник ВР-32 на два направления трехполюсный с боковой смещенной рукояткой


Структура условного обозначения рубильников серии ВР32

ВР

32—

37

B

7

1

2

5

0—

00

УХЛЗ

климатическое исполнение (УХЛ, Т)
и категория размещения по ГОСТ 15150

cтепень защиты рукоятки со стороны привода

наличие вспомогательных контактов

вид рукоятки ручного привода

расположение плоскости присоединения
внешних зажимов контактных выводов

наличие дугогасительных камер

число полюсов и число направлений

условное обозначение рукоятки

номинальный ток

номер серии

выключатель-разъединитель

Возможные обозначения рубильников

Степень защиты рукоятки:
00 — IР00;
32 - IР32.

Наличие вспомогательных контактов:
0 — без вспомогательных контактов;
1 — со вспомогательными контактами.

Вид рукоятки ручного привода:
0 — без рукоятки;
2 — боковая рукоятка;
4 — передняя смещенная рукоятка;
5 — боковая смещенная рукоятка.

НЕ нашли? Не то? Что вы ищете?

Расположение плоскости присоединения внешних зажимов контактных выводов:
1 — параллельно плоскости монтажа;
2 — перпендикулярно плоскости монтажа;
3 — комбинированное: ввод параллельно, вывод перпендикулярно плоскости монтажа;
4 — комбинированное: ввод перпендикулярно, вывод параллельно плоскости монтажа.

Наличие дугогасительных камер:
0 — отсутствуют;
1 — присутствуют.

Число полюсов и число направлений:
1 — однополюсный выключатель-разъединитель на одно направление;
2 — двухполюсный выключатель-разъединитель на одно направление;
3 — трехполюсный выключатель-разъединитель на одно направление;
5 — однополюсный выключатель-разъединитель на два направления;
6 — двухполюсный выключатель-разъединитель на два направления;
7 — трехполюсный выключатель-разъединитель на два направления.

Условное обозначение рукоятки:
A — несъемная;
B — съемная.

Номинальный ток:
31 — 100А;
35 — 250А;
37 — 400А;
39 — 630А.

Основные технические характеристики.

номинальные рабочие напряжения для главной цепи:

переменного тока:

380, 660 В

постоянного тока:

220, 440 В

условный тепловой ток на открытом воздухе (Jth)

100, 250, 400 и 630 А

условный тепловой ток в оболочке (Jth)

80, 200, 315 и 500 А

номинальная частота переменного тока

50 и 60 Гц

Механическая износостойкость

на токи 100 и 250 А:

25000 циклов "ВО"

на токи 400 и 630 А:

16000 циклов "ВО"

Мощность, потребляемая аппаратом на один полюс

ВР32-31

3 Вт

ВР32-35

15 Вт

ВР32-37

35 Вт

ВР32-39

60 Вт

Габаритные и установочные размеры

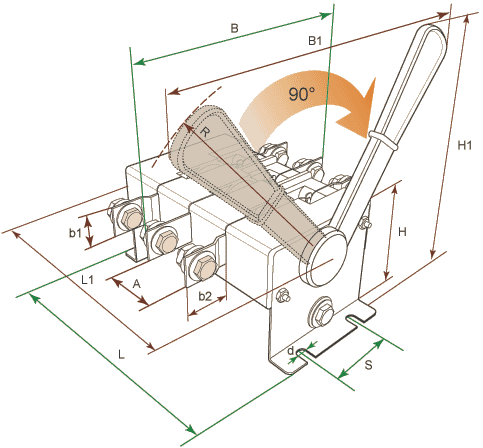

Рис. 1.10.3 Габаритные и установочные размеры

Габаритные, установочные размеры и масса трехполюсных рубильников серии ВР-32

типоисполнение

размеры, мм

Масса, кг

S

А

В

В1

L

L1

b1

b2

Н

Н1

d

R

ВР32-31А 31220-00

50

37,5

117

240

174,5

174,5

15

7,5

55

175

7

160

0,86

ВР32-31B 31250-00

50

37,5

117

240

174,5

274

15

7,5

55

175

7

160

1,2

ВР32-35А 31220-00

50

44

164

240

186

186

25

12,5

58

180

7

160

1,64

ВР32-35B 31250-00

50

44

164

240

186

282

25

12,5

58

180

7

160

2,08

ВР32-37А 31220-00

50

50

178

240

212

212

26

13

70.5

191

7

160

2,08

ВР32-37B 31250-00

50

50

178

240

212

303

26

13

70.5

191

7

160

2,65

ВР32-39А 31220-00

100

65

220

313

252

252

35

17,5

83,5

240

9

210

3,30

ВР32-39B 31250-00

100

65

220

313

252

339

35

17,5

83,5

240

9

210

4,31

ВР32-31А 71220-00

50

37,5

120

240

157,5

157,5

15

7,5

71.5

231,5

7

160

1,05

ВР32-31B 71250-00

50

37,5

120

240

157,5

262,5

15

7,5

71.5

231,5

7

160

1,79

ВР32-35А 71220-00

50

44

162

240

172

172

25

12,5

78.5

238,5

7

160

2,73

ВР32-35B 71250-00

50

44

162

240

172

279

25

12,5

78.5

238,5

7

160

3,06

ВР32-37А 71220-00

50

50

164

240

212

212

26

13

99,5

259,6

7

160

2,35

ВР32-37B 71250-00

50

50

164

240

212

305

26

13

99,5

259,6

7

160

3,94

ВР32-39А 71220-00

100

65

208

313

252

252

35

17,5

120.5

330,5

9

210

4,88

ВР32-39B 71250-00

100

65

208

313

252

336,5

35

17,5

120.5

330,5

9

210

6,47


Разъединители серии РЕ19

Рис. 1.10.3 Рубильники сернии РЕ19

Структура условного обозначения рубильников серии РЕ19

РЕ

19

41

3

2

2

1

1

00

УХЛ3

климатическое исполнение
и категория размещения

Степень защиты по ГОСТ 14255: IP00;

наличие или отсутствие
вспомогательных контактов

вид привода

расположение плоскости присоединения
внешних зажимов контактных выводов

вид присоединения внешних проводников к контактным выводам

число полюсов и вид аппарата

номинальный ток

номер серии

вид аппарата

Возможные обозначения рубильников

номинальный ток:
35 — 250А;
37 — 400А;
39 — 630А;
41 — 1000А;
43 — 1600А;
44 — 2000А;
45 — 2500А;
46 — 3150А;
47 — 4000А;

число полюсов и вид аппарата:
1 — однополюсный;
2 — двухполюсный;
3 — трёхполюсный;
5 — однополюсный;
6 — двухполюсный;
7 — трёхполюсный;

вид присоединения внешних проводников к контактным выводам:
1 — переднее;
2 — заднее;

расположение плоскости присоединения внешних зажимов контактных выводов:
1 — параллельно плоскости монтажа;
2 — перпендикулярно плоскости монтажа;

вид привода:
1 — ручной привод центральной рукояткой, расположенной непосредственно на аппарате по его центру;
2 — боковая рукоятка, расположенная на боковой стороне аппарата и устанавливаемая на конце приводного вала аппарата;
4 — ручной привод передней смещенной рукояткой, предназначенной для управления аппаратом, находящимся в шкафу или щите, устанавливаемой на передней поверхности оболочки или распределительного устройства и смещенной относительно центра аппарата;
5 — ручной привод боковой смещенной рукояткой, предназначенной для управления аппаратом находящимся в шкафу или щите, и устанавливаемой на боковой поверхности оболочки;
6 — рычаг для пополюсного оперирования штангой;
7 — рукоятка для пополюсного оперирования;
9 — рукоятка для управления штангой, расположенной непосредственно на аппарате по его центру;

наличие или отсутствие вспомогательных контактов:
0 — без вспомогательных контактов;
1 — со вспомогательными контактами;

Основные технические характеристики.

Наименование параметров

Выключатели-разъединители, переключатели-разъединители

Номинальный ток, А

250

400

630

1000

1600

2000

2500

3150

4000

Номинальное напряжение, В AC

600

660

660

1000

1000

1000

1000

1000

1000

DC

440

440

440

1200

1200

1200

1200

1200

1200

Электродинамическая стойкость, кА

20

30

40

50

65

80

Термическая стойкость, кАІС

64

144

256

570

880

1320

Механическая износостойкость, циклы ВО

10000

6300

4000

Категория применения

AC-20, DC-20
