Счётчик активной электрической энергии однофазный электронный «Меридиан» СОЭ-1.02/5КРТД ТУ У 3.33-14312973-056-2003

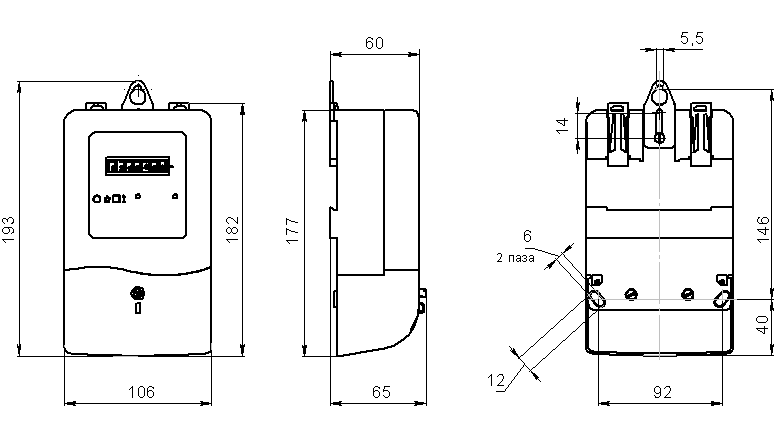

9  СВЕДЕНИЯ О РЕКЛАМАЦИИ   В случае выявления отказов счётчика в период гарантийного срока, при  условии соблюдения правил подключения и эксплуатации, потребитель должен выслать  в адрес предприятия-изготовителя счётчик  и его паспорт с отметкой даты продажи и штампом магазина или отметкой организации, которая  устанавливала счётчик.    При отсутствии в паспорте отметки о дате продажи и штампа магазина гарантийный срок исчисляется со дня изготовления счётчика предприятием-изготовителем.   Без паспорта и соответствующих отметок в нём претензии не принимаются и гарантийный ремонт не производится. 9.4  На счётчик, в котором нарушены пломбы, или имеющий внешние повреждения, рекламации не принимаются. Дата продажи____________________________ Штамп магазина Приложение. Габаритные и установочные размеры.	им. СЧЁТЧИК активной электрической энергии однофазный электронный «Меридиан» СОЭ-1.02/5КРТД ТУ У 3.33-14312973-056-2003 Паспорт ИТЯФ.411118.002-21 ПС
СОДЕРЖАНИЕ Назначение изделия ______________________________ Основные технические характеристики______________ Комплект поставки_______________________________ Общие указания и порядок установки_______________ Указания о методах безопасности__________________ Свидетельство о приёмке и сведения о поверке_______ Гарантии изготовителя____________________________ Свидетельство об упаковке________________________ Сведения о рекламации__________________________   Приложение.  Габаритные и установочные размеры______	7  ГАРАНТИИ ИЗГОТОВИТЕЛЯ   7.1  Изготовитель  гарантирует  соответствие  счётчика  требованиям  ТУ У 3.33-14312973-056-2003 и ГОСТ 30207-94 при соблюдении условий эксплуатации, транспортирования и хранения, а также при сохранности пломб.   7.2  Гарантийный  срок  эксплуатации  3  года  со  дня  введения счётчика в эксплуатацию.   На счётчики,  которые реализованы через розничную торговую сеть, установлен гарантийный срок эксплуатации 3 года со дня продажи.   7.3  Гарантийный срок  хранения  12 месяцев с  момента изготовления  счётчика. Предприятие - изготовитель производит гарантийный ремонт счётчиков по адресу: 03124, Украина, г. Киев-124, б. И. Лепсе, 8. им. . Телефон:  [phone]         8  СВИДЕТЕЛЬТВО ОБ УПАКОВКЕ   Счётчик активной электрической энергии однофазный электронный  «Меридиан» СОЭ-1.02/5КРТД  упакован в   им. в соответствии с требованиями конструкторской документации. Дата упаковки ______________________ Упаковку произвёл___________________                                                 (подпись)   МП
6  СВИДЕТЕЛЬСТВО О  ПРИЁМКЕ И СВЕДЕНИЯ О ПОВЕРКЕ   6.1  Счётчик активной  электрической  энергии  однофазный электронный «Меридиан» СОЭ-1.02/5КРТД   заводской номер________­­­­­___________ соответствует требованиям ТУ У 3.33-14312973-056-2003.   Дата изготовления ________________         Представитель  ОТК_________________                                        (подпись)   МП   6.2 Счётчик поверен на предприятии-изготовителе и  признан годным к эксплуатации.   Государственный поверитель___________________                                         (подпись)   МП  6.3  Поверка  счётчика  при  эксплуатации  производится  Госпо-верителем,  в соответствии с  методикой  поверки ИТЯФ.411118.002 МП. Методика поверки высылается по заказу организаций, производящих поверку счётчиков. 6.4  Межповерочный  интервал периодической поверки счётчиков – не более шестнадцати  лет.	НАЗНАЧЕНИЕ ИЗДЕЛИЯ   Счётчик  активной  электрической  энергии  однофазный электронный  «Меридиан» СОЭ – 1.02/5КРТД  (далее - счётчик) предназначен для измерения активной электрической энергии переменного тока частотой  50 Гц в однофазной электрической сети.   Счётчик подключается непосредственно к электрической сети и может эксплуатироваться при таких климатических условиях: предельный рабочий  диапазон температур от минус 40 єС до  плюс 60 єС; относительная  влажность  до  90 %  при  температуре  плюс  30 єС (граничная 95 % при температуре плюс 30 єС). 1.3  Хранить счётчики необходимо в упаковке предприятия – изготовителя при температуре от  0 єС до плюс 40 єС и относительной влажности воздуха не более 80 %. 1.4  Диапазон  температур  транспортирования  от  минус  50 єС  до  плюс  70 єС  и относительной влажности  95 %  при температуре  плюс 30 єС. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ   ХАРАКТЕРИСТИКИ   2.1  По  точности  учёта  электрической  энергии  счётчик соответствует  классу  1,0.   Рабочий диапазон напряжения от 198 В до 242 В.   Граничный диапазон напряжения от 176 В до 253 В.   Номинальная сила тока 5 А.   Диапазон силы тока от 0,25 А  до 60 А.   Номинальное значение частоты 50 Гц.   Диапазон частоты сети от 47,5 Гц до 52,5 Гц.   Порог чувствительности счётчика не больше 0,02 А.   Потребляемая  счётчиком мощность,  не  больше 0,8 Вт.   Счётчик  показывает  потреблённую  электроэнергию  непосредственно в киловатт-часах.   Постоянная  (передаточное  число  передающего  устройства) счётчика  3200 имп./кВт · ч.   Самоход  счётчика.  После  приложения  к  счётчику напряжения, равного 115 % от U ном, и при отсутствии тока нагрузки, счётчик создаёт не больше одного импульса на испытательном выходе на протяжении  19 мин.   Счётчик начинает нормально функционировать не позже, чем через 5 с после того, как на счётчик подано номинальное напряжение.
Масса счётчика не больше 0,62 кг.   Габаритные размеры счётчика не больше 182х106х60 мм.   Средний срок службы счётчика не меньше 30 лет.   Средняя наработка на отказ 200 000 часов.   Содержание драгоценных металлов в счётчике:   - золото (микросхема)  -  0,001г.   Содержание цветных металлов в счётчике:   - медь и медные сплавы (токовый шунт, трансформатор, контакты зажимной колодки)  - 105,8 г. 2.17 Счётчик ведёт учёт потребления электроэнергии и при  нарушении правил его подключения.   3  КОМПЛЕКТ ПОСТАВКИ 3.1  Комплект поставки счётчика:   -  счётчик однофазный электронный «Меридиан» СОЭ-1.02/5КРТД   - 1 шт.; -  паспорт  -  1 экз.; -  коробка  -  1 шт.   4  ОБЩИЕ УКАЗАНИЯ И ПОРЯДОК УСТАНОВКИ   Монтаж, демонтаж, вскрытие, ремонт и пломбирование счётчика проводят только уполномоченные представители энергонадзора в соответствии с действующими правилами по монтажу электроустановок. К эксплуатации допускается счётчик, прошедший поверку.   Счётчик размещается  на  щитке,  который  устанавливается  на вертикальной  стене.   На щиток счётчик необходимо устанавливать, используя винты и шайбы, или DIN-рейку.   Подключение  счётчика проводят  в  соответствии со схемой, приведенной на рис. 1.   Индикатор ОБЛІК светится с пониженной яркостью при наличии напряжения в сети. При потреблении электроэнергии индикатор ОБЛІК ярко вспыхивает  с частотой, пропорциональной величине нагрузки.   4.6  Индикатор  УВАГА  постоянно  светится  при  нарушении правил подключения счётчика, начиная с тока потребления 0,5 А. Возможно кратковременное засвечивание индикатора УВАГА при наличии в сети импульсных помех.	Рисунок 1 - Схема подключения счётчика   5  УКАЗАНИЯ О МЕТОДАХ БЕЗОПАСНОСТИ 5.1  Счётчик по степени защиты от поражения электрическим током выполнен в соответствии с классом  II ГОСТ 26104-89. 5.2  ВНИМАНИЕ!  Счётчик подключается к сети переменного тока напряжением 220 В, которое опасно для жизни человека. Подключение и отключение счётчика необходимо выполнять в соответствии с „Правилами безопасной эксплуатации электроустановок потребителей”. 5.3  В качестве аппаратов  защиты  должны  использоваться  автоматы отключения, или плавкие предохранители. Номинальный ток аппаратов защиты выбирается потребителем в зависимости от условий эксплуатации в соответствии с «Правилами технической эксплуатации электроустановок потребителей». 5.4  Конструкция счётчика обеспечивает защиту от распространения огня в соответствии с  ГОСТ 30207-94.
