Возврат к заводским настройкам и начало работы:
Очистите интернет браузер, который вы будете использовать для настройки Alfоplus80 от временных интернет файлов, кэшированных изображений и файлов coockie.

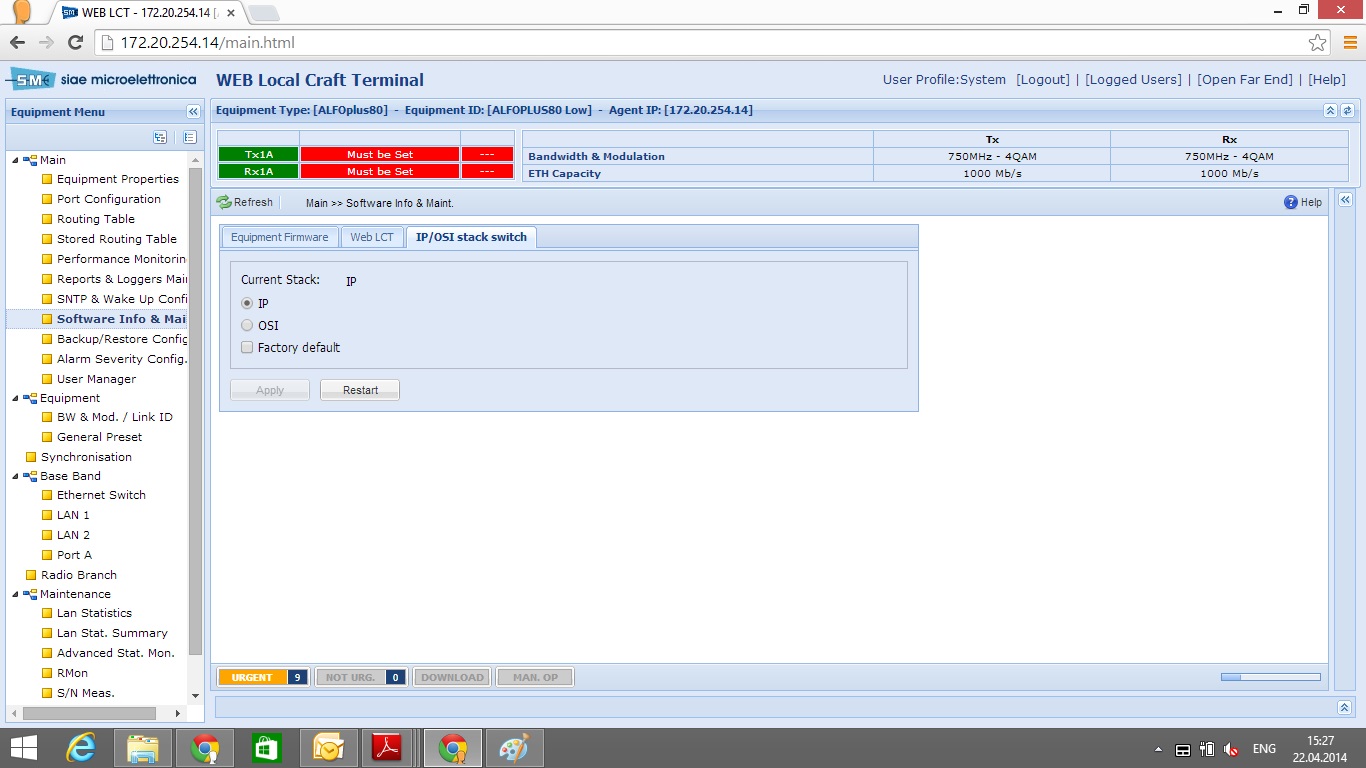

Перейдите на вкладку Equipment Menu >>Main>>Software info & Maint. >>IP/OSI stack switch.
Выберите параметр IP, и Factory default. Нажмите Apply.
После этого появится окно “Please insert system password” Введите пароль, который использовали при входе в WEB LCT, и нажмите OK. По окончании этой операции, на экране появится сообщение “The new settings will be active after a software restart” . Нажмите OK чтобы закрыть окно. (Новые настройки вступят в силу после рестарта). Нажмите Restart и confirm как на рис.1
Рис.1 Возврат к заводским настройкам
Если вы раннее производили переключение на OSI stack, сделайте всю процедуру дважды. Сначала для OSI, затем для IP stack.
По завершении перезагрузки, оборудование загрузится с заводскими параметрами: IP Адреса 172.20.254.14/16 для ODU L и 172.20.255.15/16 для ODU H. Имя пользователя: SYSTEM
Пароль: SIAEMICR Agent IP Address – Изменится на локальные IP Адреса.
Примечание. Примененные ранее настройки портов, и оборудования будут переведены в заводские (такие как частота, модуляция, список пользователей и т. д.). Оборудование будет доступно только при локальном подключении к порту – Lan2.
Настройка Радиолинии:

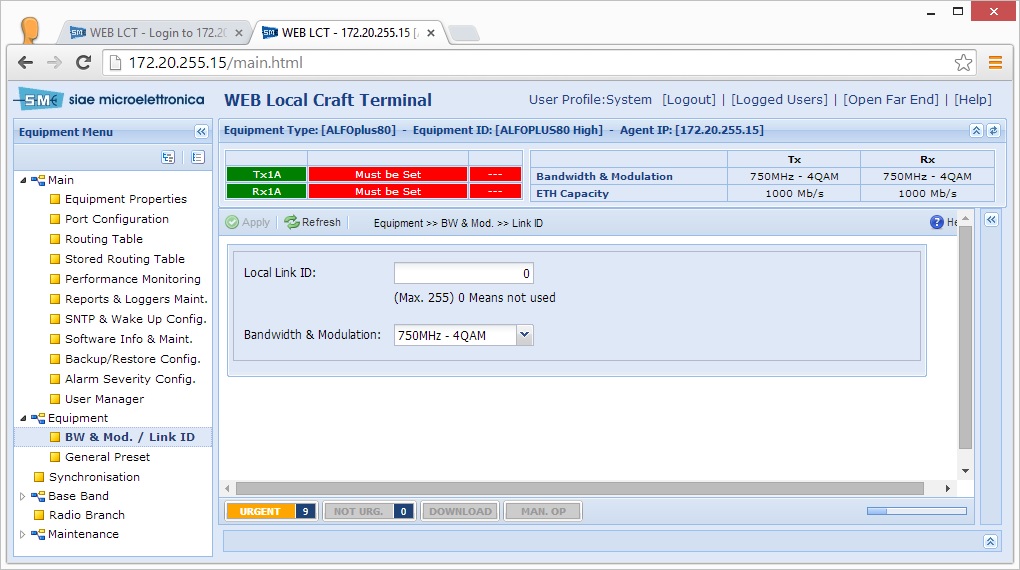

Перейдите на вкладку Equipment Menu >> Equipment >> BW & Mod / Link ID, настройте значение ширины канала и модуляции 750MHz – 4 QAM или 1GH z – 4 QAM. Нажмите Apply как на рис.2
Параметр – Local Link ID, можно оставить без изменения.
Рис.2 Ширина канала и модуляция
Затем перейдите в Equipment >> Radio Branch >> Settings как показано на рис.3 и выберите канал передачи (на ответной части аналогичное значение будет на 10 000 МГц меньше). Во вкладке Tx Transmitter включите передатчик выбрав значение On (на рисунке передатчик временно выключен и переведен в положение Permanent Off).
Примечание. При юстировании антенн радиолинка для предотвращения настройки по побочному излучению рекомендуется значение Carrier Only выставить в положение On.
Рис.3 Назначение канала, включение передатчика

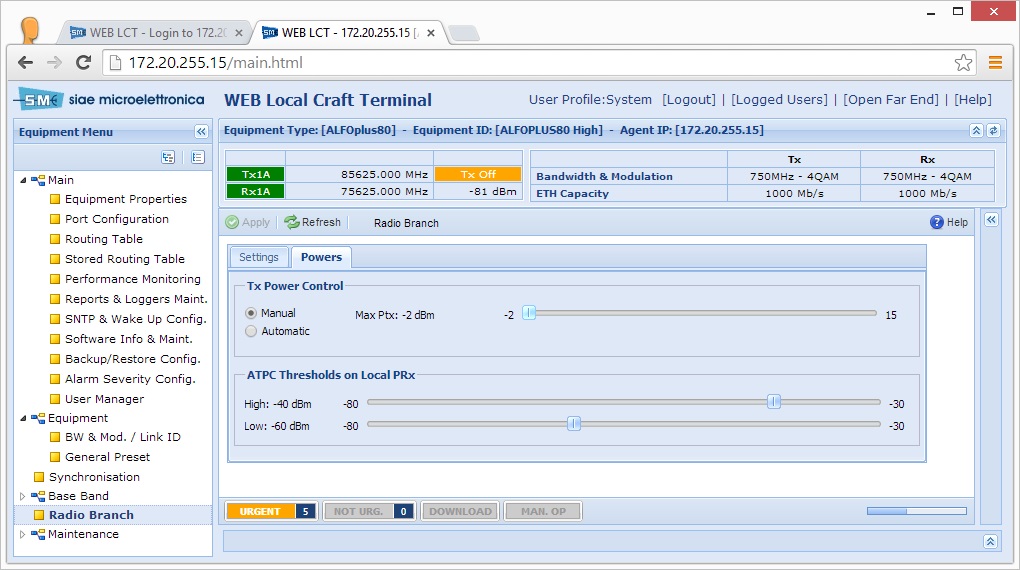

Затем выберите параметры мощности сигнала Equipment >> Radio Branch >> Power как показано на рис.4
На примере изображен ручной (Manual) выбор мощности. Так же может быть выбран автоматический режим (Automatic), и заданы пороги мощности входящего сигнала – PRx.
После выбора приведенных параметров нажмите Apply
Рис.4 Настройка излучаемой мощности и ATCP
Настройка портов:
Перейдите на вкладку Equipment Menu >> Base band >>LAN 1>>Interface. Измените значение параметра – Rate Control на Full Rate. Нажмите Apply.
Рис.5 Настройка интерфейса порта Lan1

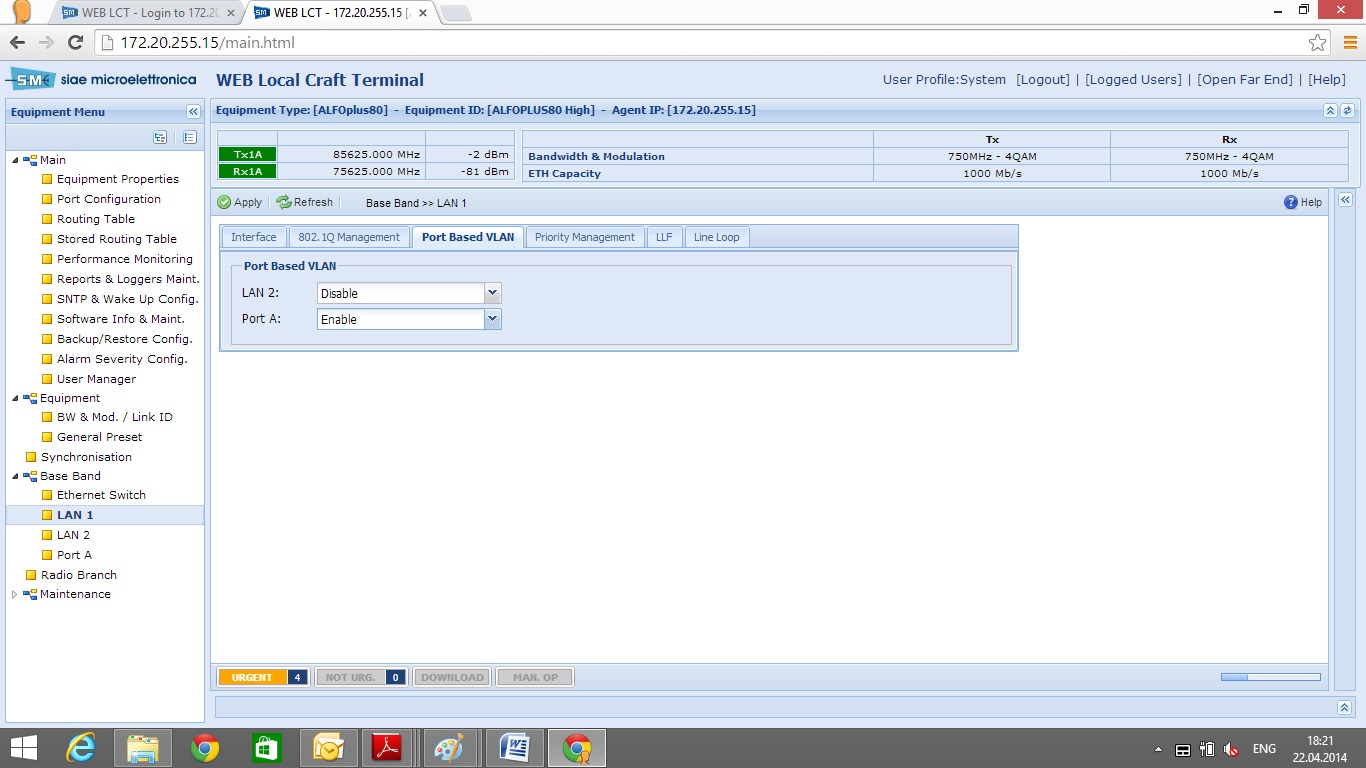

Перейдите на вкладку Base band >>LAN 1>> Port Base Vlan. Установите значение Port A – Enable. Нажмите Apply.
Рис.6 Настройка порта Lan1

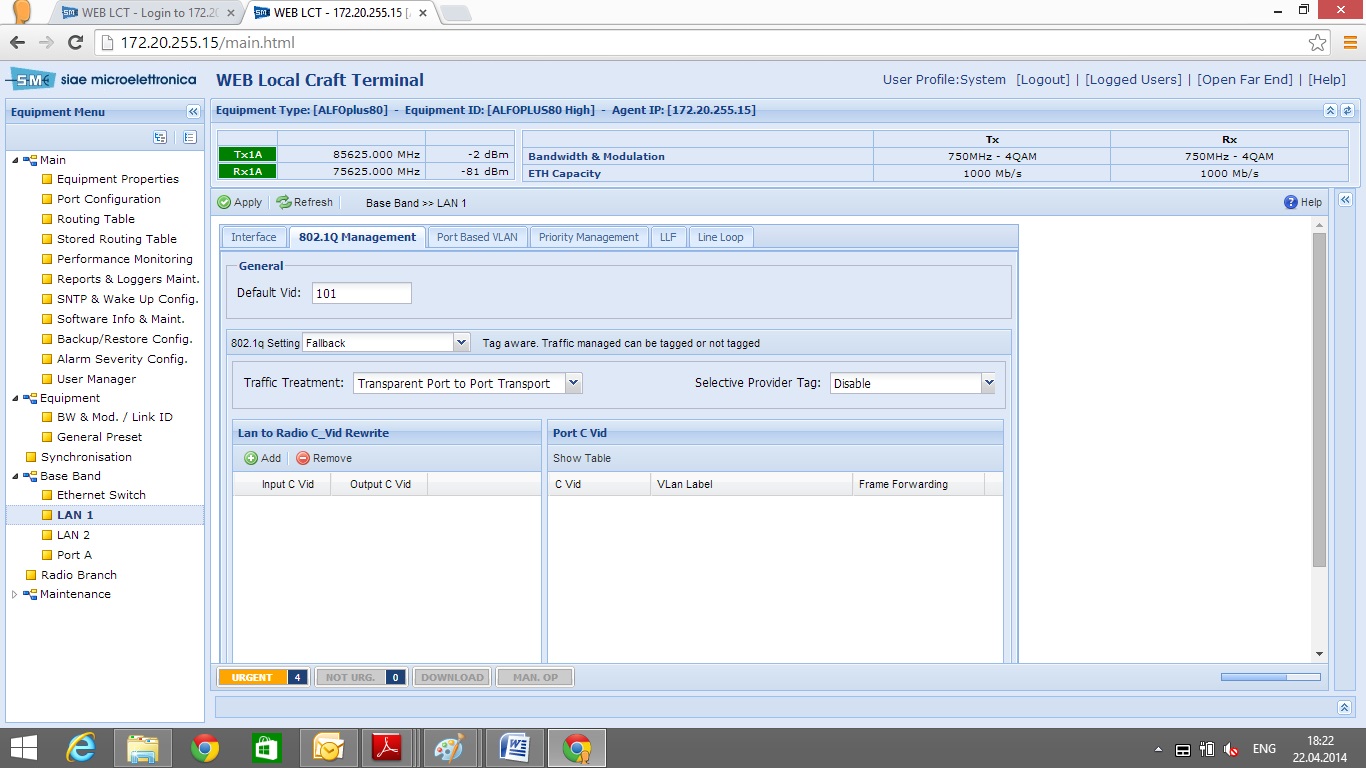

Перейдите на вкладку Base band >>LAN 1>> 802.1Q Management. Установите параметры следующим образом: 802.1q Settings = Fallback и Traffic treatment = Transparent port to port. Нажмите Apply.
Рис.7 Настройка порта Lan1
На вкладке Base band >>LAN 1>> Priority Management. Установите значение 802.1p. Нажмите Apply

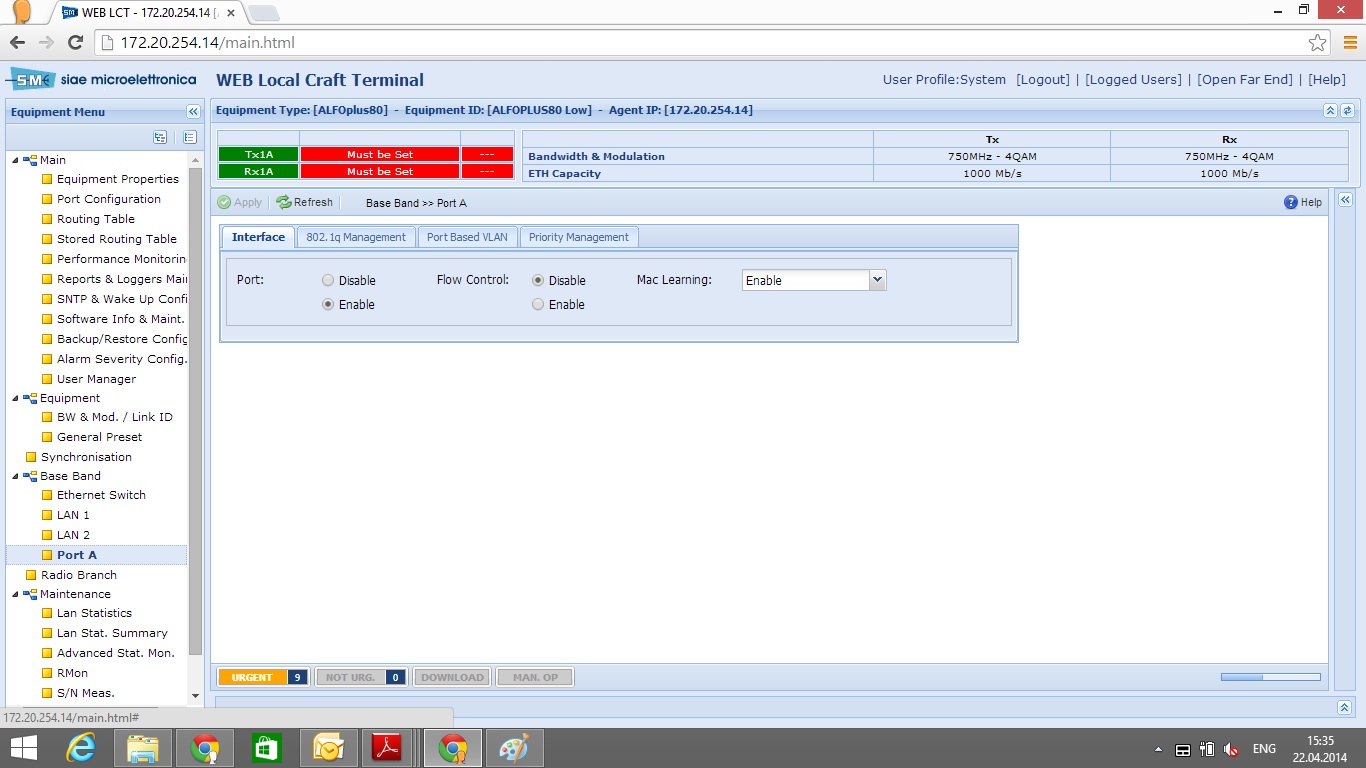

Перейдите на Base band >>PORT A>>Interface. Переведите значение Port в Enable, как на примере. Нажмите Apply.
Рис.9 Настройка порта Lan1

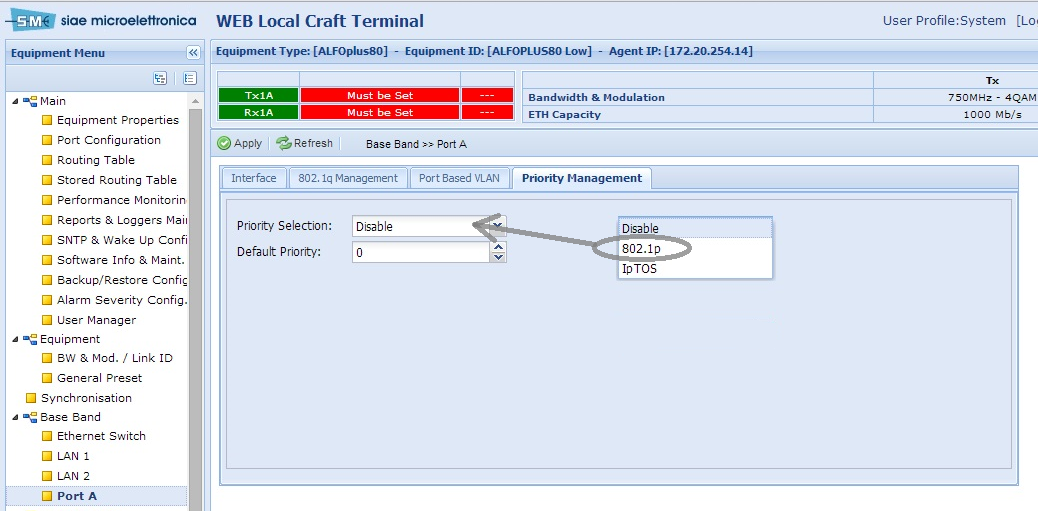

Перейдите на Base band >> PORT A >>Priority Management. Установите значение параметра Priority Selection – 802.1p. Нажмите Apply.
Рис.10 Настройка порта Lan1
Остальные параметры оставьте без изменений.
Настройка канала управления

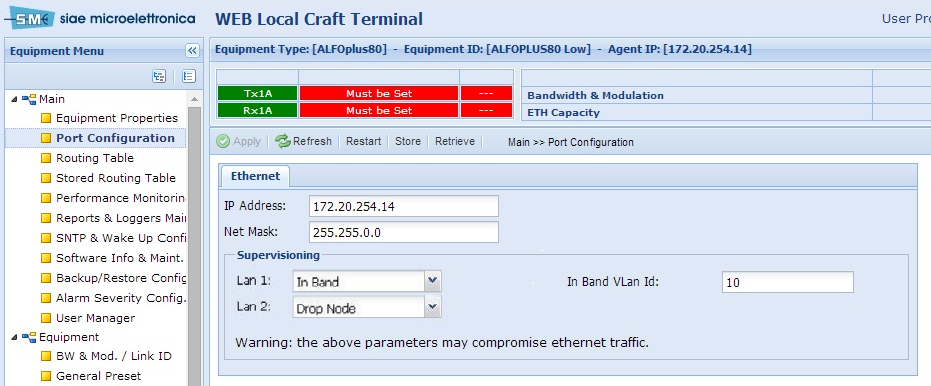

Перейдите на вкладку Equipment Menu >>Main >>Port Configuration.
Установите параметры для Lan1 – Inband и для Lan2 – Drop Node. Как показано на рис.11
Рис.11 Конфигурация портов управления

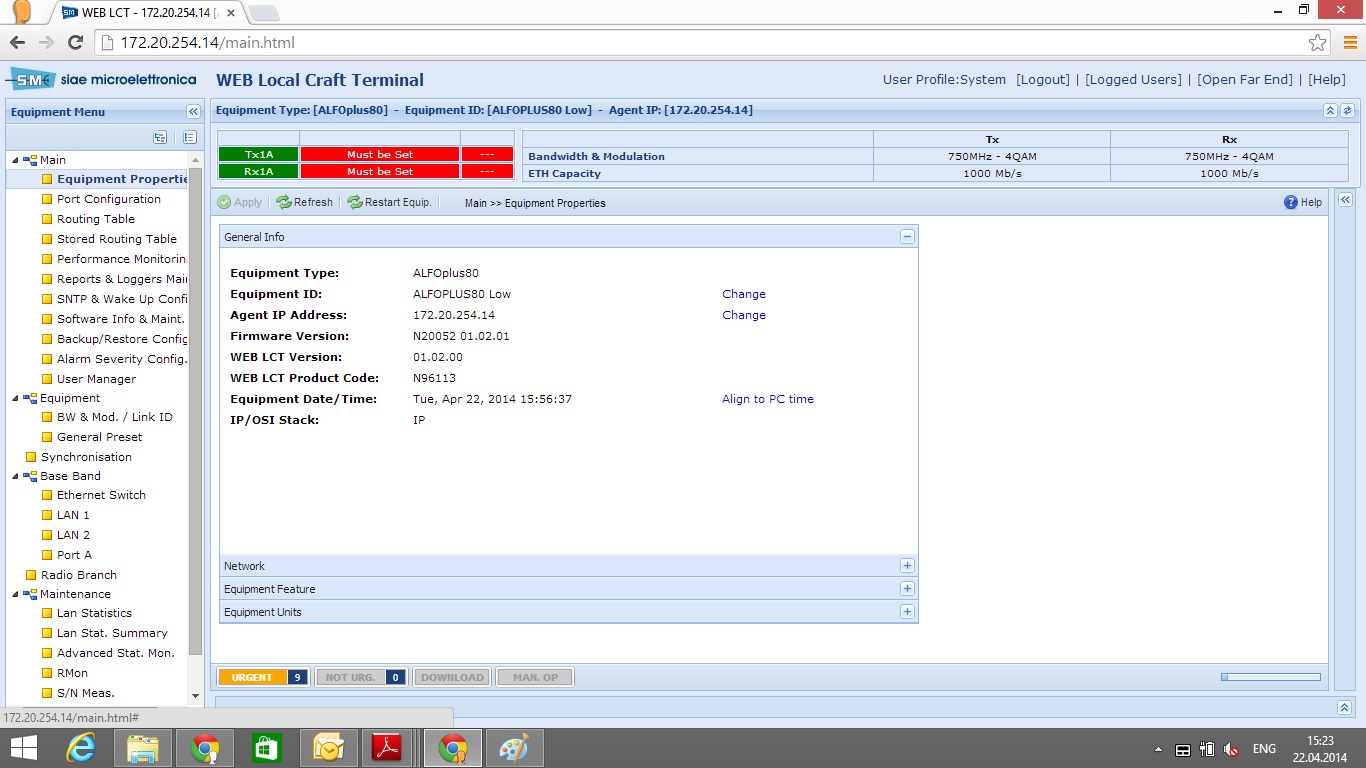

Далее необходимо выполнить перзагрузку оборудования. Перейдите на вкладку Equipment Menu >>Main >> Equipment Properties. Нажмите Restart Equip затем confirm.
Рис.12 Перезагрузка оборудования

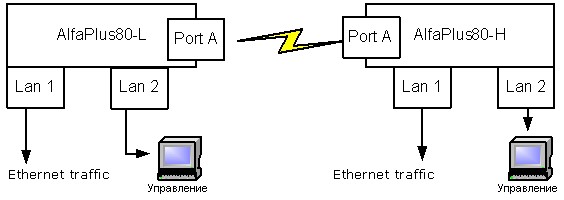

После загрузки оборудование готово к работе. Управление доступно локально через порт lan 2, и по Vlan 10 (management vlan по умолчанию) через lan 1. Для передачи трафика используется только lan1 (Tag\Untag).
Доступ на удаленную сторону есть для каждого устройства. IP адреса которые будут установлены для устройств, должны находится в одной подсети.
