Как хорошо известно, эффективная мощность двигателя пропорциональна среднему эффективному давлению Ре и числу оборотов n, Ne = c x Pe x n, где с – постоянная.
При сохранении Ре постоянным мощность пропорциональна оборотам. Ne = C x n1
При работе на гребной винт постоянного шага зависимость мощности будет соответствовать закону винтовой характеристики, Ne = C x n3
Рис 1. Логарифмические координаты, (на рисунке Ре обозначает Ne).

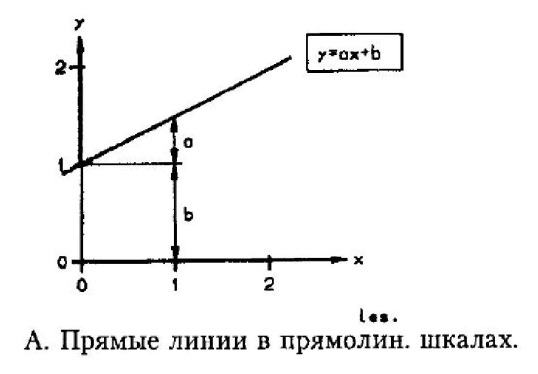

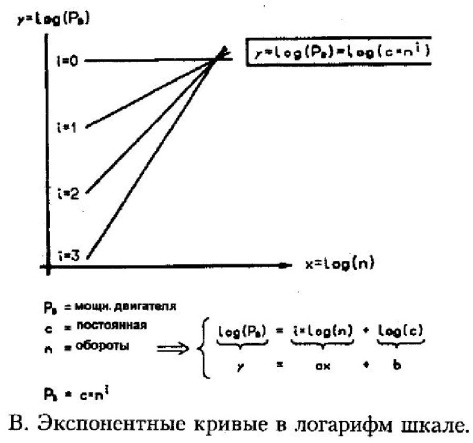

Соотношение между линейными Y=ax + b – см (А), и степенными функциями Ne = C x n1 – см (В).
Степенные функции будут линейными, когда используются логарифмические шкалы, подобные
Таким образом, с использованием логарифмических шкал винтовые характеристики можно будет представить в виде параллельных линий, имеющих показатель степени i = 3, и линии с постоянным Ре будут параллельны линиям с показателем степени i = 1.
Учитывая простоту и наглядность построения степенных зависимостей в логарифмических координатах, во многих анализах они широко используются.
