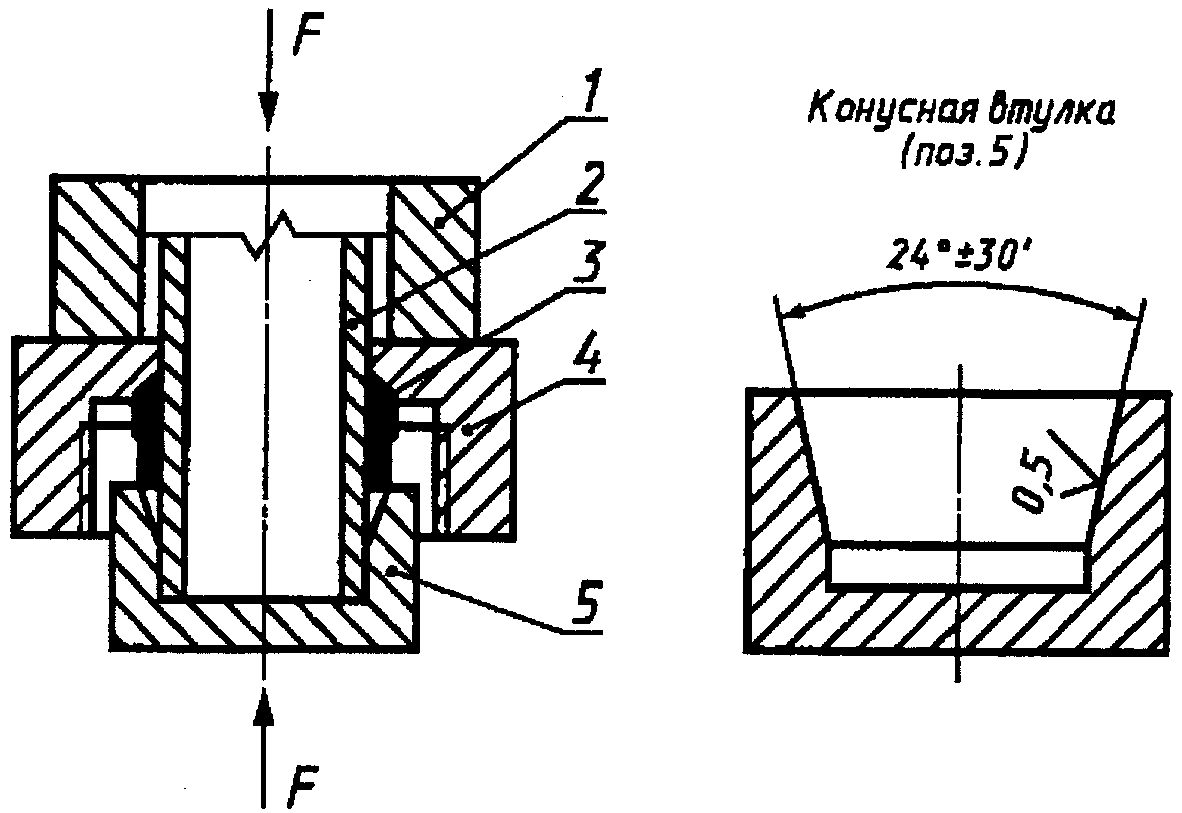

Б.3.5. Перед первой сборкой соединения допускается предварительное врезание кольца в трубу производить на специальном приспособлении, схема которого представлена на рисунке Б.4.

1 - пуансон; 2 - труба; 3 - врезающееся кольцо

по ГОСТ 23354; 4 - накидная гайка по ГОСТ 23353;

5 - конусная втулка

4

Б.3.6. Рекомендуемые значения осевой силы F, необходимые для врезания кольца в трубу, приведены в таблице Б.2.

2

Рекомендуемые значения осевой силы F

┌───────────────────────────────┬────────────────────────────────┐

│  D, мм  │  F, кН  │

│  н  │  │

├───────────────────────────────┼────────────────────────────────┤

НЕ нашли? Не то? Что вы ищете?

│  6  │  8 - 13  │

├───────────────────────────────┼────────────────────────────────┤

│  8  │  12 - 17  │

├───────────────────────────────┼────────────────────────────────┤

│  10  │  16 - 21  │

├───────────────────────────────┼────────────────────────────────┤

│  12  │  20 - 25  │

├───────────────────────────────┼────────────────────────────────┤

│  14  │  28 - 33  │

├───────────────────────────────┼────────────────────────────────┤

│  15  │  30 - 35  │

├───────────────────────────────┼────────────────────────────────┤

│  16  │  32 - 37  │

├───────────────────────────────┼────────────────────────────────┤

│  18  │  42 - 47  │

├───────────────────────────────┼────────────────────────────────┤

│  20; 22  │  48 - 53  │

├───────────────────────────────┼────────────────────────────────┤

│  25  │  66 - 74  │

├───────────────────────────────┼────────────────────────────────┤

│  28  │  55 - 65  │

├───────────────────────────────┼────────────────────────────────┤

│  30  │  70 - 80  │

├───────────────────────────────┼────────────────────────────────┤

│  35  │  75 - 90  │

├───────────────────────────────┼────────────────────────────────┤

│  38  │  90 - 105  │

├───────────────────────────────┼────────────────────────────────┤

│  42  │  105 - 120  │

└───────────────────────────────┴────────────────────────────────┘

Б.3.7. Вторую и последующие сборки соединения рекомендуется проводить с моментами затяжки, приведенными в таблице Б.3.

3

Рекомендуемые значения момента затяжки M

┌───────────────────────────────┬────────────────────────────────┐

│  D, мм  │  M, Н x м  │
