Для надежной работы современное оборудование оснащается прецизионными узлами и агрегатами. Абразивные примеси, нагар, продукты окисления масла, вода приводят к повышенному трению, износу, коррозии и аварийным простоям.
Современные технологии очистки масел позволяют удалять загрязнения любой природы и размера. Повышается надежность работы оборудования, увеличивается срок службы масла. Снижаются затраты на утилизацию масла и нагрузка на окружающую среду.
Поставляемое оборудование для очистки индустриальных масел
FRIESSEFC | Установки для электростатической очистки гидравлических маселприменяют для тонкой очистки от каталитически активных механических примесей. Электростатический принцип работы позволяет удалять механические загрязнения размером до 0,05 мкм!!!.Профилактическое удаление механических примесей размером менее 1 мкм защищает масло от каталитического окисления и позволяет поддерживать неизменными егоэксплуатационные характеристики, многократно продлевая срок службы масел. Одновременно увеличивается межсервисный интервал для оборудования, снижаются затраты на сменные фильтры, закупку нового и утилизацию отработанного масла. Возможно увеличение срока службы гидравлических масел до 10 лет. Подключение к масляному баку By-pass. |
KLEENOIL | Мобильные и стационарные установки для очистки гидравлических масел от свободной и части растворённой воды, водорастворимых загрязнений, механических примесей>1 мкм. Подключение к масляному баку By-pass. |
ФКС | Мобильные установки для очистки гидравлических масел от свободной и части растворённой воды, водорастворимых загрязнений, механических примесей>3 мкм. Картриджи подлежат регенерации. Удаленная из масла вода выводится через донный кран без остановки процесса очистки масла. Подключение к масляному баку By-pass. |

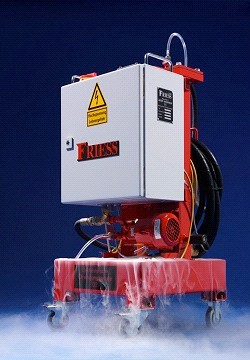

FRIESSEFC
ПРИНЦИП РАБОТЫ
Между электродами чистящей ячейки создается электрическое поле, которое действует на поток загрязненного масла. Включения всех размеров и любой природы в диэлектрике имеют заряд, возникающий в результате естественных процессов, например, трения в потоке. Под действием электрического поля включения движутся в направлении электрода с противоположным зарядом и собираются на поверхности специальных чистящих элементов. Электрическое поле действует на все типы включений (песок, резина, металл, пластик, вязкие смолы и т. д.). Специальная форма чистящего элемента формирует зоны повышенного градиента напряженности, и обеспечивает турбулентные потоки масла в этих зонах. Все загрязнения с потоками масла проходят зоны повышенного градиента и оседают на чистящем элементе. Электростатическая очистка масла не чувствительна к размерам включений. Все растворимые жидкие добавки в масле сохраняются, т. к. электростатическая сила действует только на заряженные поверхности раздела сред.
Для удаления свободной воды из масла применяется адсорбционные или коалесцентные фильтры.
Благодаря действию электростатического поля снимается ограничение на минимальный размер удаляемых включений вплоть до 0,05 мкм. По уровню чистоты масло, очищаемое с помощью данного метода, значительно превосходит новое масло. Это позволяет практически исключить окислительные процессы и годами поддерживать неизменными характеристики масла. При регулярной очистке гидравлическое масло может использоваться более 10 лет. Период окупаемости установок FRIESS EFC составляет 0,5 – 1,5 года.
Особенностью электростатических установок FRIESS EFC является электронный блок управления высоким напряжением. Электронный блок поддерживает постоянным напряжение на электродах независимо от величины тока (по мере выработки ресурса чистящих элементов ток возрастает), что гарантирует неизменно высокую эффективность очистки масла вплоть до выработки ресурса чистящих элементов. Установки FRIESS EFC работают в автоматическом режиме под управлением PLC, в них реализованы функции самодиагностики.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||
Характеристики | Модель FRIESSEFC | ||
D2 | D4 | D4-1E | |
Типы масел Гидравлические масла H, HL, HLP Смазочные масла C, CL, CLP Синтетические масла, основанные на PЕO |
|
| |
Температура масла | до 80 0С | ||
Вязкость масла при температуре очистки | до 100 мм2/с | ||
Производительность насоса установки, л/мин | 2,5 | 4 | |
Потребляемая мощность, Вт | 350 | 450 | |
Объем чистящего элемента, л | 9 | 45 | |
Шламоемкость чистящего элемента, кг | 0,33 | 1 | |
Активная чистящая поверхность, м2 | 4,6 | 27,5 | |
Допустимое содержание воды в масле | < 0,05% | Не ограничивается | |
Емкость элемента дегидратации, л | - | - | Отделенная вода периодически сливается |
Напряжение питания, В | 230 В, 50Гц | ||
Размеры (длина-ширина-высота), мм | 450 x 400 x 940 | 825 x 640 x 1080 | 1110 x 650 x 1050 |
Процесс очистки | Электростатический, со специальным чистящим элементом | ||
Удаляемые включения | >0,05 мкм | ||
Соединение с оборудованием | Проточное с масляным резервуаром, независимое от контура оборудования |
Характеристики | Модель FRIESS EFC | |
D8 | D8-1E | |
Типы масел Гидравлические масла H, HL, HLP Смазочные масла C, CL, CLP Синтетические масла, основанные на PЕO |
| |
Температура масла | до 80 0С | |
Вязкость масла при температуре очистки | до 100 мм2/с | |
Производительность насоса установки, л/мин | 8 | |
Потребляемая мощность, Вт | 500 | |
Объем чистящего элемента, л | 45 | |
Шламоемкость чистящего элемента, кг | 1 | |
Активная чистящая поверхность, м2 | 27,5 | |
Допустимое содержание воды в масле | <0,05% | Не ограничивается |
Емкость элемента дегидратации, л | - | Отделенная вода периодически сливается |
Напряжение питания, В | 230 В, 50 Гц | |
Размеры (длина-ширина-высота), мм | 815 x 640 x 1090 | 1070 x 640 x 1030 |
Процесс очистки | Электростатический, со специальным чистящим элементом | |
Удаляемые включения | >0,05 мкм | |
Соединение с оборудованием | Проточное с масляным резервуаром, независимое от контура оборудования |
Характеристики | Модель FRIESS EFC | |
D16 | D16-1E | |
Типы масел Гидравлические масла H, HL, HLP Смазочные масла C, CL, CLP Синтетические масла, основанные на PЕO |
| |
Температура масла | до 80 0С | |
Вязкость масла при температуре очистки | до 100 мм2/с | |
Производительность насоса установки, л/мин | 16 | |
Потребляемая мощность, Вт | 650 | |
Объем чистящего элемента, л | 90 | |
Шламоемкость чистящего элемента, кг | 2 | |
Активная чистящая поверхность, м2 | 54,9 | |
Допустимое содержание воды в масле | <0,05% | Не ограничивается |
Емкость элемента дегидратации, л | - | Периодический слив отделенной воды |
Напряжение питания, В | 230 В, 50 Гц | |
Размеры (длина-ширина-высота), мм | 1150 x 800 x 1090 | 1530 x 700 x 1110 |
Процесс очистки | Электростатический, со специальным чистящим элементом | |
Удаляемые включения | >0,05 мкм | |
Соединение с оборудованием | Проточное с масляным резервуаром, независимое от контура оборудования |

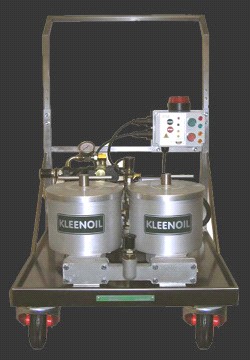

KLEENOIL
ПРИНЦИП РАБОТЫ

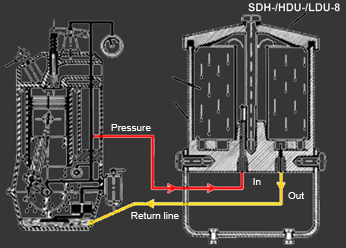

Механическая фильтрация масла через объемные микропористые картриджи. Тонкость фильтрации – 1 мкм.
Системы микрофильтрации KLEENOIL были разработаны дляобслуживания гидравлических исмазочныхмасел. Объемные фильтры KLEENOIL обладают отличной удерживающей способностью по отношению к механическим примесям и высокой шламоемкостью (до 2,5 кг). Картриджи KLEENOIL, также, удаляют из масел воду адсорбционным способом, емкость одного картриджа по воде составляет 0,7л. Обслуживание масласистемами KLEENOIL является лучшим решением для продления срока службы масла, обеспечивая при этом надежную защиту компонентов системы.
Производительность установок составляет от 120 л/час до 1500 л/час.
Специальное применение
- «полевое» обслуживание гидравлических систем строительной, сельскохозяйственной и железнодорожной техники, установкиKLEENOILочищают гидросистему во время ее работы, электропитание осуществляется постоянным током 12/24В;
- применение установокKLEENOILс пневматическими насосами для работы во взрывоопасныхзонах.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель | Назначение | Производительность, л, мин | Класс чистоты по ISO 4406 (1987) | Напряжение питания | Производительностьнасоса, л/мин | Высота всасывания, м | Рабочее давление, Бар | Максимальное давление, Бар |
Установки малой производительности | ||||||||
1S-140PG | Объем масла до 400 л | 120 | 15/13/10 | 230В | 120 | 2,5 | 2-4 | 4 |
1S-250 | Объем масла до 400 л | 250 | 15/13/10 | 230В | 700 | 5,5 | 2-4 | 4 |
Установки средней производительности | ||||||||
2S-500ED | Объем масла до 1000 л | 500 | 14/12/9 | 230В | 700 | 5,5 | 2-4 | 4 |
2S-500BSR | Объем масла до 1000 л | 500 | 14/12/9 | 230В | 700 | 5,5 | 2-4 | 4 |
3S-700BSRW | Объем масла до 1000 л | 700 | 13/11/8 | 230В | 700 | 5,5 | 1-4 | 4 |
3S-700B | Объем масла до 1000 л | 700 | 13/11/8 | 230В | 700 | 5,5 | 1-4 | 4 |
4S-700B*/ | Объем масла до 7000 л | 600 | 14/12/9 | 230В | 700 | 5,5 | 1,5-4 | 4 |
Установки большой производительности | ||||||||
6S-1500ED | Объем масла до 10000 л | 1500 | 13/11/8 | 230В | 1600 | 5,5 | 1-4 | 4 |
CWF400-1 | Для непрерывного удаления воды | - | 14/12/9 | 230В | 500 | 5,5 | 1-4 | 4 |
Установки для взрывоопасных зон | ||||||||
2S-500P-Air | Насос с пневмоприводом | 500 | 14/12/9 | Сж. воздух 1,5-7 Бар | 700 | 2,5 | 2-4 | 4 |
4S-700E-Air | Насос с пневмоприводом | 600 | 14/12/9 | Сж. воздух 1,5-7 Бар | 700 | 5,5 | 1-4 | 4 |
Установки для очистки гидравлических систем в «полевых условиях» | ||||||||
1S-24V-250 | Объем масла до 250 л | 13/11/8 | 24В / 12В | 700 | 5,5 | 2-4 | 4 | |
2S-24V-500 | Объем масла до 1500 л | 13/11/8 | 24В / 12В | 700 | 5,5 | 2-4 | 4 | |
3S-24V-700 | Объем масла до 3000 л | 13/11/8 | 24В / 12В | 700 | 5,5 | 2-4 | 4 | |
4S-24V-1000 | Объем масла >3000 л | 13/11/8 | 24В / 12В | 700 | 5,5 | 2-4 | 4 |

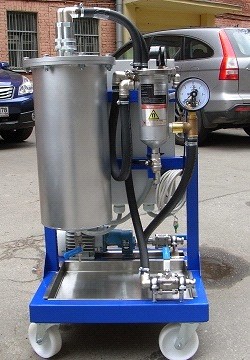

ФКС
ПРИНЦИП РАБОТЫ
Механическая фильтрация масла через объемный микропористый картридж. Специальный материал картриджа позволяет удалять воду из масла с выводом отделенной воды в донную часть корпуса фильтра и последующим ее удалением без остановки процесса фильтрации. Тонкость фильтрации по механическим примесям в зависимости от типа картриджа достигает 3 мкм. Фильтрующие картриджи установок ФКС могут быть многократно регенерированы. Длительность эксплуатации картриджа до регенерации составляет 1 год. Производительность установок ФКС зависит от числа установленных фильтров и достигает нескольких м3/час.
Специальное применение Очистка дизельного топлива от воды, биозагрязнений и продуктов их жизнедеятельности. Биозагрязнения образуются на границе вода-топливо при постоянных положительных температурах. Топливо является «пищей» для бактерий, а продукты их жизнедеятельности серьезно осложняют работу топливной аппаратуры, забивают фильтры тонкой очистки. Очистка от биозагрязнений достигает 99,9 %.Очистка масел вязкостью до 56 сСт при 40 0С от воды и механических примесей. Предварительная очистка масел вязкостью до 150 сСт при 40 0С от воды перед процессом вакуумной обработки, позволяет сократить число циклов обработки масла. Очистка (обезвоживание) компонентов смесевых топлив, в частности биотоплив, перед их компаундированием (смешением), керосина, различных растворителей.
Очистка гидравлического масла от воды (рециркуляция).
Исходное (слева) и очищенное (справа) масло.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр | Значение |
Обрабатываемый продукт | Индустриальное масло |
Кинематическая вязкость при 40°С, сСт, не более | 48 |
Кинематическая вязкость при 100°С, сСт, не более | 8,56 |
Плотность при 15°С, кг/м3, не более | 878 |
Рабочая температура продукта, °С | +20 +80 |
Производительность, л/мин, не более | 50 |
Регулировка производительности | Частотный регулятор (опция) |
Макс. рабочее давление, кг/см2, не более | 5,0 |
Макс. перепад давлений на фильтре, кг/см2 | 1,0 |
Тонкость фильтрации, мкм | >3 |
Класс чистоты (ГОСТ), не хуже | 12 |
Степень очистки от мех. примесей, % | 93 – 97 |
Степень очистки от воды, % | 92 – 98 |
Тип насоса (насосного агрегата) | Шестерёнчатый |
Обозначение насоса (насосного агрегата) | БГ 11-23 или по согласованию с Заказчиком |
Высота всасывания манометрическая, м, не более: | 4,0 |
Напряжение питания, вольт | 230В |
Частота, Гц | 50 |
Максимальная потребляемая мощность, кВт | 2,2 |
Габаритные размеры LxBxH, мм, не более | 800х1200х1200 |
Масса в «сухом» состоянии, кг, не более | 100 |
Ш рукава для подключения установки, мм | 19 |
Ш колеса, мм | 125 |
