Люксметр Ю117
| НАЗНАЧЕНИЕ Люксметр Ю117 предназначен для измерения освещенности, создаваемой лампами накаливания и естественным светом, источники которого расположены произвольно относительно светоприемника люксметра. Переносной фотоэлектрический люксметр Ю117 общепромышленного назначения применяется для контроля освещенности в промышленности, сельском хозяйстве, на транспорте и |
других отраслях народного хозяйства, а также для исследований, проводимых в научных, конструкторских и проектных организациях. Предназначен для эксплуатации при температуре окружающего воздуха от минус 10 до плюс 35°С и относительной влажности до 80% при 20+ 5°С |
ТЕХНИЧЕСКИЕ ДАННЫЕ
Диапазон измерений люксметра от 0,1 до 100000 lx
Пределы допускаемой погрешности люксметра в основном диапазоне измерений от 2 до 100 lx без насадок соответствуют ±10% от значения измеряемой освещенности, а в диапазоне от 0,1 до 0,2 lx (без насадок) ±30% от значения измеряемой освещенности.
Увеличение допускаемой погрешности при переходе с основного диапазона измерений на остальные диапазоны измерений, посредством установления или удаления соответствующих насадок, не превышает ± 5 от значения измеряемой освещенности.
Габаритные размеры:
измерителя люксметра – 210х125х85
фотоэлемента – 185х105х55
футляра – 300х155х135
УСРОЙСТВО И РАБОТА
Принцип действия - магнитоэлектрический.

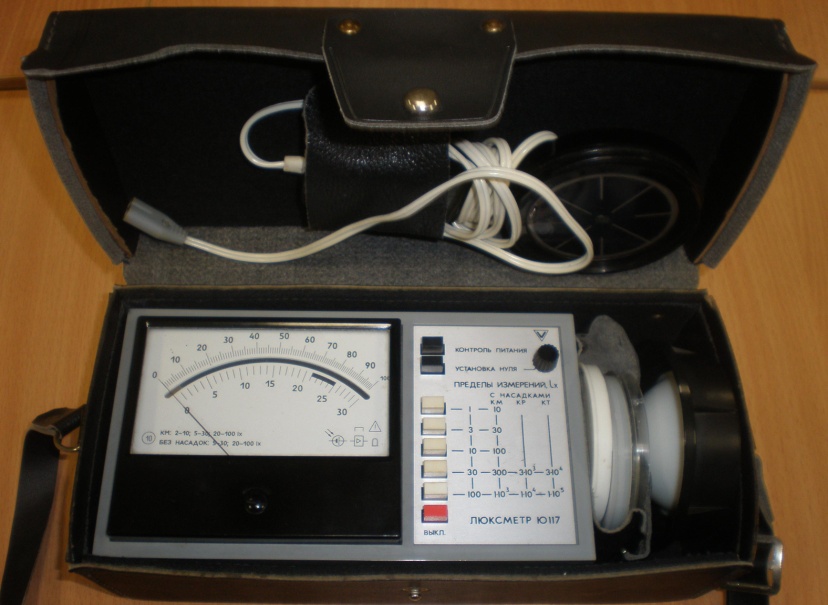

Люксметр состоит из измерителя и отдельного селенового фотоэлемента с насадками. В пластмассовом корпусе измерителя находится прибор магнитоэлектрической системы, усилитель на микросхеме, переключатель, резисторы и другие элементы электрических цепей, а также батареи питания.
На передней панели измерителя расположены отсчетное устройство и корректор прибора, кнопки переключателя, ручка установки нуля, табличка, содержащая схему пользования кнопками переключателя и насадками в зависимости от наибольшего значения диапазона измерений, на боковой стенке – розетка для присоединения селенового фотоэлемента.
Селеновый фотоэлемент находится в пластмассовом корпусе и присоединяется к измерителю шнуром с вилкой, обеспечивающей правильную полярность соединения. Длина шнура 1,5м, светочувствительная поверхность составляет 30 смІ.
Насадки М, Р, Т служат для расширения диапазонов измерений и корригирования люксметра по спектральной чувствительности. Насадка К, применяемая только совместно с каждой из насадок М, Р, Т, является устройством для исправления косинусной погрешности.
При измерении освещенности от 5 до 100 lx без насадок и от 01.01.0100 lx с насадками селеновый фотоэлемент подключается в электрическую цепь прибора магнитоэлектрической системы.
При 0,1 до 10 lx – через усилитель.
ПОДГОТОВКА К ИЗМЕРЕНИЮ
Установить измеритель в горизонтальное положение Установить стрелку прибора на нулевую отметку Проверить напряжение батарей питания Проверить установку НУЛЯ Переключить фотоэлемент к измерителю и произвести измерения Начинать измерения, включив переключатель на 10000 lx, а на фотоэлемент надеть насадки Если стрелка прибора отклоняется менее чем на 20 делений, заменить насадку Т на насадку Р, затем на насадку М. Применять насадку К только совместно с одной из насадок Т, Р, М.ПОРЯДОК ОТСЧЕТА ИЗМЕРЕНИЙ
Против нажатой кнопки определяют выбранное с помощью насадок (или без) наибольшее значение диапазонов измерений Если нажата кнопка, против которой нанесены наибольшие значения диапазонов измерений: 1,10, 100 и т. д., то следует пользоваться шкалой 1-100 При 3,30,300 и т. д., то 0-30 Показания прибора в делениях по соответствующей шкале умножают на общий номинальный коэффициент ослабления, зависящий от применяемых насадок Измерения в диапазоне 0,1 – 0,2 lx без насадок производить по шкале 100 при нажатой кнопке диапазона измерений 0,2 -1lx Закончив измерения нажмите кнопку ВЫКЛ, наденьте на фотоэлемент насадку Т, отсоедините от измерителя, уложите в крышку футляра.
