Мультиплексор ТС-БСС 4/16Е1+1000

Мультиплексор ТС-БСС 4/16Е1+1000

Оптические мультиплексоры с каналом Ethernet 1000 мбит/с

» скорость по каналу Ethernet не менее 1000 мбит/с, » независимая передача информации по Е1 и Ethernet » резервирование по типу «1+1» » исполнения для двух или одного оптических волокон » каналы для телеметрии » голосовой служебный канал » светодиодный контроль всех сигналов » местный/удаленный контроль и управление » сетевая система контроля и управления

Мультиплексор ТС-БСС 4/8/16Е1+Е1000 позволяет организовывать одновременную передачу от 1 до 16 потоков Е1 и канала Gigabit Ethernet full-duplex по оптоволоконному тракту. Передача потоков Е1 не влияет на скорость передачи в канале Ethernet. Мультиплексоры имеют исполнения: ТС-БСС 4Е1+Е1000 - 4 потока Е1 и 1 поток Ethernet 1000 Base-T; ТС-БСС 8Е1+Е1000 - 8 потоков Е1 и 1 поток Ethernet 1000 Base-T; ТС-БСС 16Е1+Е1000 -16 потоков Е1 и 1 поток Ethernet 1000 Base-T ; Возможна работа как по двум оптическим волокнам, так и по одному волокну с разделением направлений передачи сигнала по длинам волн. Полнодуплексный канал Gigabit Ethernet обеспечивает суммарную скорость передачи в двух направлениях до 2 Гбит/с. Имеются сквозные каналы RS-232 и RS-422/485 для управления удаленным оборудованием потребителя которые позволяют собирать данные с удаленных систем управления (электрические, тепловые счетчики, пожарная сигнализация и т. д.).

Мультиплексор ТС-БСС 4/8/16Е1+Е1000 комплектуется сдвоенным оптическим окончанием для построения надежных 1+1 гигабитных сетей, для организации комплексных услуг Internet, VoIp, Video Broadcast и ТФОП. Переключение на резервное волокно может осуществляться как по падению уровня принимаемого оптического сигнала, так и по превышению заданного порога уровня ошибок в канале связи. Настройка, мониторинг и управление мультиплексоров ТС-БСС 4/8/16Е1+Е1000 осуществляются через встроенный порт RS-232, при этом с локального мультиплексора можно управлять удаленным, что является важным условием при отсутствии квалифицированного персонала на площадке абонента. В мультиплексорах предусмотрен порт служебной голосовой связи по обычной телефонной гарнитуре.

Мультиплексор ТС-БСС 4/8/16Е1+Е1000 имеет визуальную диагностику: наличие входного оптического сигнала; захват синхронизации входного оптического сигнала (на ближнем и дальнем конце); наличие входного сигнала Е1 (на ближнем и дальнем конце); наличие и скорость соединения с Ethernet; режим дуплекса или полудуплекса; передачу и прием Ethernet пакета; ошибки при передаче и приеме Ethernet пакета.

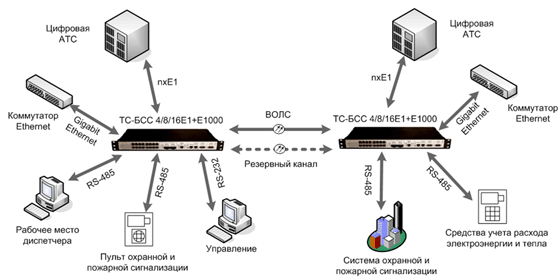

Схема организации связи

Технические данные

Параметр	Значение
Оптический интерфейс
Количество портов	1 или 2
Линейное кодирование	Scrambled NRZ
Скорость передачи сигнала	1320±50 Мбит/с
Длина волны излучения	1310, 1550 нм, WDM 1310/1550, WDM 1550/1330
Пороговая чувствительность при уровне ошибок не более 10-12	-24 дБм
Диапазон измерения уровня ошибок	10-7…10-13
Оптические разъемы	SC
Мощность излучения передатчика: - исполнение 20 км - исполнение 40 км - исполнение 80 км	-9…-3 дБм -5…0 дБм -2…3 дБм
Количество оптических волокон	1 или 2
Интерфейс Ethernet 1000 Base-T
Соответствие стандартам	IEEE 802.3 1000 Base-T
Определение полярности кабеля	автоматическое
Режим обмена	full-duplex
Возможности соединения	10FD, 100FD, 1000HD, 1000FD, 802.3x f-c
Контролируемые ошибки приема	bad FCS
Контролируемые ошибки передачи	bad FCS
Тип разъема	RJ-45
Интерфейс Е1 G.703
Соответствие стандартам	ITU-T G.703, G.704
Скорость передачи информации	2048±50 кбит/с
Тип линии	симметричная, 120 Ом, HDB3
Амплитуда выходного сигнала передатчика Е1 на нагрузке 120 Ом	3±0,3 В
Входное сопротивление приемника Е1	120±5% Ом
Максимальное затухание в кабеле	12 дБ
Устойчивость к входному джиттеру	согласно ITU-T G.823
Подавление входного джиттера	согласно ITU-T G.735
Вносимый джиттер	не более 0,1 U. I
Тип разъема	RJ-45
Интерфейс RS-485
Количество портов	2
Тип интерфейса	terminated/unterminated, fail safe
Скорость передачи информации	до 115,2 кбит/с
Гальваническая развязка	до 1000 VDC
Тип разъема	RJ-45
Общие параметры
Напряжение питания	18ч36 В, 36ч72 или ~220 ± 10%
Потребляемая мощность	не более 15 Вт
Рабочий диапазон температур	0..+40 0С
Габаритные размеры	230х485х44, мм
