Контрольная работа №1
Задача № 1
Определить реакции стержней, удерживающих грузы F1 и F2 . Массой стержней пренебречь. Схему своего варианта смотрите на рис.1. Числовые данные своего варианта взять из таблицы 2.
Таблица 2 – Данные для расчёта.
№ Варианта | № Схемы | F1, kH | F2, kH | № Варианта | № Схемы | F1, kH | F2, kH |
0 | 1 | 0,4 | 0,5 | 5 | 6 | 0,8 | 0,4 |
1 | 2 | 0,3 | 0,8 | 6 | 7 | 0,4 | 0,2 |
2 | 3 | 0,6 | 0,4 | 7 | 8 | 1,2 | 0,8 |
3 | 4 | 0,2 | 0,5 | 8 | 9 | 0,8 | 1,0 |
4 | 5 | 0,5 | 0,8 | 9 | 10 | 0,9 | 0,6 |
Задача № 2

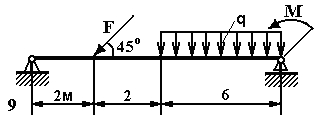

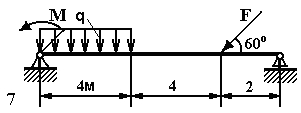

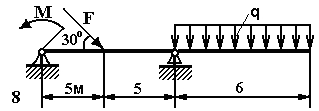

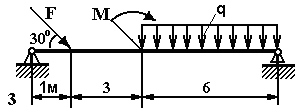

Определить реакции опор двухопорной балки. Схему своего варианта смотрите на рис. 2. Данные своего варианта взять из таблицы 3.
Таблица 3 – Данные для расчёта.
№ Варианта | № Схемы | g, H/м | F, H | М, H∙м | № Варианта | № Схемы | g, H/м | F, H | М, H∙м |
0 | 1 | 5 | 40 | 10 | 5 | 8 | 8 | 45 | 40 |
1 | 2 | 2 | 25 | 20 | 6 | 3 | 3 | 20 | 25 |
2 | 3 | 10 | 16 | 14 | 7 | 12 | 12 | 54 | 35 |
3 | 4 | 6 | 82 | 60 | 8 | 5 | 5 | 80 | 54 |
4 | 5 | 3 | 15 | 25 | 9 | 4 | 4 | 30 | 80 |
|
|
|
|
|
|
|
|
|
|
Рис. № 1
|
|
|
|
|
|
|
|
|
|
Рис. 2
Задача № 3
На вал жёстко насажены шкив и колесо, нагруженные как показано на рис. 3. Определить силы F2; Fr2 = 0,4 F2, а также реакции опор, если значение силы F1 задано. Данные своего варианта взять из таблицы 4.
Таблица 4 – Данные для расчёта.
№ Варианта | № Схемы | F1, H | № Варианта | № Схемы | F1, H |
0 | 1 | 667 | 5 | 6 | 534 |
1 | 2 | 834 | 6 | 7 | 790 |
2 | 3 | 567 | 7 | 8 | 280 |
3 | 4 | 520 | 8 | 9 | 595 |
4 | 5 | 700 | 9 | 10 | 830 |
Задача № 4
Двухступенчатый стальной брус, длины ступеней которого указаны на рис. 4, нагружены силами F1; F2; F3.
Построить эпюры продольных сил и нормальных напряжений по длине бруса. Определить перемещение ℓ свободного конца бруса, приняв
МПа. Данные своего варианта взять из таблицы 5.
Таблица 5 – Данные для расчёта.
№ Варианта | № Схемы | F1, kH | F2, kH | F3, kH | А1 | А2 | № Варианта | № Схемы | F1, kH | F2, kH | F3, kH | А1 | А2 |
0 | 1 | 30 | 10 | 5 | 1,8 | 2,6 | 5 | 6 | 28 | 22 | 12 | 2,4 | 2 |
1 | 2 | 20 | 8 | 14 | 1,2 | 1,8 | 6 | 7 | 17 | 13 | 6 | 1,1 | 1,5 |
2 | 3 | 16 | 25 | 28 | 1,5 | 3 | 7 | 8 | 20 | 22 | 24 | 1,8 | 1,6 |
3 | 4 | 16 | 10 | 8 | 2 | 1,7 | 8 | 9 | 40 | 55 | 24 | 2,8 | 3,4 |
4 | 5 | 14 | 16 | 10 | 2,1 | 1,9 | 9 | 10 | 30 | 18 | 34 | 2 | 1,5 |
|
|
|
|
|
|
|
|
|
|
Рис. 3
|
|
|
|
|
|
|
|
|
|
Рис. 4
Задача 5
Для стального вала постоянного поперечного сечения на рис. 5 определить значение моментов в М1, М2, М3, М4; построить эпюру крутящих моментов и определить диаметр вала в опасном сечении из расчетов на прочность и жесткость, приняв для вариантов 0-4 поперечное сечение вала – круг, а для вариантов 5-9 кольцо с соотношением внутреннего и внешнего диаметра do/d = c = 0,7.
Считать [τk] = 30 МПа; [цо] = 0,02 рад/м; G = 8
МПа. Данные своего варианта взять в таблице 6. Окончательно принимаемое значение диаметра вала должно быть округлено до ближайшего большего четного или оканчивающего на пять числа.
Таблица 6– Данные для расчёта.
№ Варианта | № Схемы | Р1, кВт | Р3, кВт | Р4, кВт | ω, Рад/с | № Варианта | № Схемы | Р1, кВт | Р3, кВт | Р4, кВт | ω, Рад/с |
0 | 1 | 35 | 20 | 15 | 20 | 5 | 6 | 60 | 150 | 80 | 55 |
1 | 2 | 90 | 45 | 20 | 20 | 6 | 7 | 18 | 35 | 40 | 10 |
2 | 3 | 15 | 10 | 35 | 16 | 7 | 8 | 20 | 50 | 30 | 16 |
3 | 4 | 60 | 40 | 20 | 20 | 8 | 9 | 52 | 100 | 60 | 32 |
4 | 5 | 50 | 15 | 25 | 18 | 9 | 10 | 80 | 95 | 75 | 25 |
Задача 6
Для заданной двухопорной балки на рис. 6 определить реакции опор, построить эпюры поперечных сил и изгибающих моментов. Подобрав из условия прочности размеры поперечного сечения прямоугольника для вариантов 0-4, приняв h = 2
, а для вариантов 5-9 подобрать размеры поперечного сечения круга. Считать [Ϭ] = 150 МПа, данные своего варианта взять в таблице 7.
Таблица 7– Данные для расчёта.
№ Варианта | № Схемы | F1, kH | F2, kH | M, kH∙м | № Варианта | № Схемы | F1, kH | F2, kH | M, kH∙м |
0 | 1 | 20 | 10 | 12 | 5 | 6 | 14 | 6 | 3 |
1 | 2 | 14 | 5 | 8 | 6 | 7 | 8 | 4 | 12 |
2 | 3 | 12 | 16 | 5 | 7 | 8 | 20 | 8 | 2 |
3 | 4 | 37 | 12 | 8 | 8 | 9 | 6 | 2 | 12 |
4 | 5 | 20 | 15 | 2 | 9 | 10 | 12 | 3 | 10 |
|
|
|
|
|
|
|
|
|
|
Рис. 5
|
|
|
|
|
|
|
|
|
|
Рис. 6
Задача 7

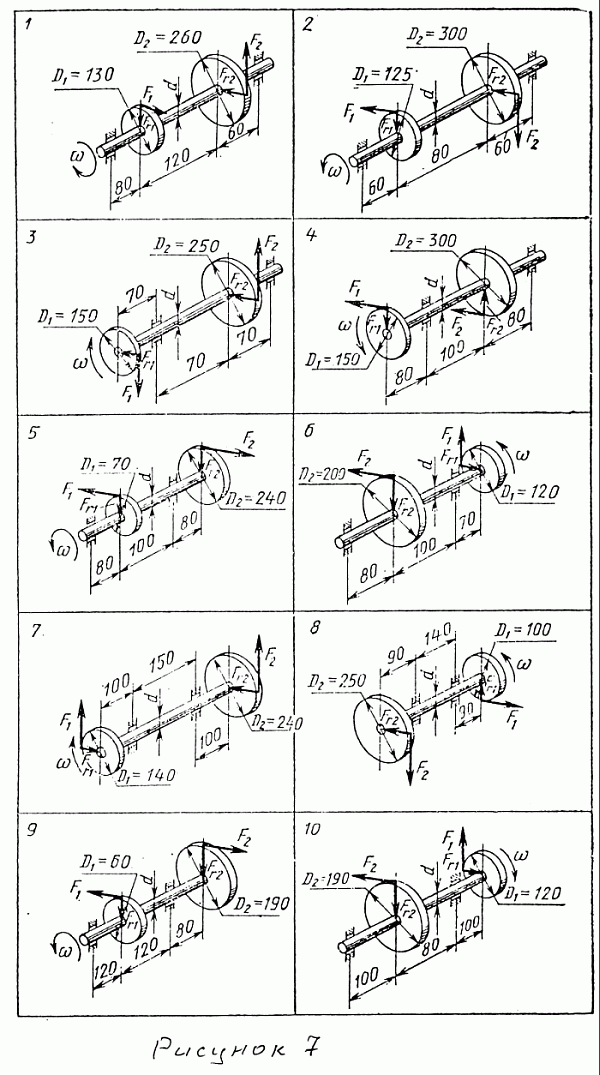

Для стального вала постоянного поперечного сечения с двумя зубчатыми колесами на рис. 7, передающего мощность Р, к Вт, при угловой скорости ω, рад./с (числовые значения этих величин для своего варианта и номер схемы взять из таблицы № 8), определить вертикальные и горизонтальные составляющие реакции подшипников, построить эпюру крутящих моментов, построить эпюры изгибающих моментов в вертикальной и горизонтальных плоскостях, определить диаметр вала по гипотезе наибольших касательных напряжений, приняв [Ϭ] = 60МПа и пологая Fr1 = 0,4 F1; Fr2 = 0,4 F2
Таблица 8– Данные для расчёта.
№ Варианта | № Схемы | Р, кВт | ω, рад./с | № Варианта | № Схемы | Р, кВт | ω, рад./с |
0 | 1 | 6 | 22 | 5 | 6 | 21 | 15 |
1 | 2 | 8 | 48 | 6 | 7 | 16 | 18 |
2 | 3 | 20 | 15 | 7 | 8 | 30 | 50 |
3 | 4 | 12 | 24 | 8 | 9 | 16 | 20 |
4 | 5 | 20 | 18 | 9 | 10 | 10 | 20 |
