Методика проверки на функционирование

Генеральный директор

ООО "ИТЦ"

___________

БИРП-12/1,6

Методика  проверки на функционирование

ГЛТЦ.687253.306.Д4

2007г.

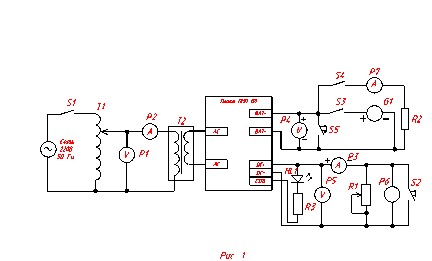

Произвести осмотр внешнего вида платы ПМП151 (далее – платы). Убедиться в правильности установки всех элементов согласно сборочному чертежу ГЛТЦ.687253.306 СБ. Убедиться в наличии предохранителей FU1 и FU2 требуемого номинала в держателях платы. Проверку работоспособности платы производить в нормальных климатических условиях, характеризующихся следующими параметрами: температура окружающей среды (25±10)° С; относительная влажность воздуха от 45 до 80 %; атмосферное давление от 84 до 107 кПа. При проведении проверки руководствоваться правилами техники безопасности при работе с электроустановками, находящимися под напряжением до 1000 В. Параметры питающей сети 220 В 50 Гц  должны соответствовать требованиям  ГОСТ 13109-87. Схему для проверки платы собрать в соответствии со схемой подключения,  приведенной на рис. 1.  Перечень и тип используемых при проверке средств измерений и испытаний  приведен в табл.1. Установить следующий режим работы средств измерений: вольтметр Р1 - измерение переменного напряжения до 250 В; миллиамперметр Р2 - измерение переменного тока до 1 А; амперметр Р3 - измерение постоянного тока до 3 А; вольтметр Р4 - измерение постоянного напряжения до 30 В; вольтметр Р5 – измерение постоянного напряжения до 30 В; осциллограф Р6 - измерение переменной составляющей  амплитудой до 50 мВ с периодом в 10 мс; амперметр Р7- измерение постоянного тока до 1А.

6.  Проверку работоспособности платы производить в следующей последовательности:

Подключить плату в схему для проверки, приведенную на рис. 1, обратив внимание на правильность полярности подключаемых цепей.

6.2.  Установить на выходе источника G1 по вольтметру Р4 напряжение, равное 13,7 В. Подать напряжение источника G1 на клеммы АБ платы тумблером S3, при этом должен загореться светодиод «Выход», светодиод «Сеть» и светодиод HL1 схемы проверки гореть не должны.

При помощи  подстроечного  резистора R20 установить напряжение на выходе платы равным 12,0±0,12В.

6.4.  Установить с помощью реостата R1 ток на выходе платы, измеряемый амперметром Р3, равный 1,0 А.

6.5.  Установить на выходе источника G1 по вольтметру Р4 напряжение, равное 12,6 В.

6.6.  Измерить напряжение на выходе платы вольтметром Р5.  Это напряжение не должно быть менее 11,6В.

6.7.  Плавно уменьшая напряжение источника G1, зафиксировать величину напряжения, при которой гаснет светодиод «Выход», а ток на выходе платы, измеряемый амперметром Р3, падает до нуля. Величина этого напряжения, измеряемая вольтметром Р4,  должна быть в диапазоне 10,0-11,1 В.

6.8.  Увеличивать напряжение источника G1 до момента, когда появляется ток  нагрузки, измеряемый амперметром Р3. Напряжение, измеряемое вольтметром Р4, в этот момент должно быть не больше 12,6 В.

6.9.  Подать на плату напряжение основного источника питания тумблером S1 схемы  для проверки и установить с помощью автотрансформатора Т1 его величину, равную (220±2)В, контролируя её вольтметром Р1,  при этом должен загореться  светодиод «Сеть» и светодиод HL1 схемы проверки, светодиод «Выход» продолжает гореть. Выключить источник G1 выключателем S3.

6.10.  Измерить осциллографом Р6 напряжение пульсаций выходного напряжения, оно должно быть не более 24 мВ.

Измерить вольтметром Р5 выходное напряжение, оно должно быть равным 12,0±0,12В. Измерить вольтметром Р4 напряжение заряда АБ, оно должно быть равным 13.7±0,2В.

6.13.  Измерить ток, потребляемый платой от сети, амперметром Р2, он должен быть не более 150 мА.

6.14.  С помощью реостата R1 плавно увеличить ток нагрузки до величины 1,6 А и убедиться в том, что выходное напряжение и установленный ток не меняются в течение 3с.

6.15.  Установить с помощью реостата R1 ток нагрузки, равный 1,0 А.

6.16.  Установить с помощью автотрансформатора Т1 по вольтметру Р1 напряжение на входе трансформатора Т2 схемы проверки (242±2)В. Измерить напряжение на выходе платы вольтметром Р5 и напряжение пульсаций осциллографом Р6. Напряжение на выходе должно быть в диапазоне  (0,99 – 1,01) от значения, измеренного в  п.6.10, а напряжение пульсаций не более  24 мВ.

6.17.  Установить напряжение на входе трансформатора Т2 схемы проверки  (198±2)В. Произвести измерения в соответствии с п.6.14. Результаты измерений должны быть такими же, как в п.6.13.

6.18.  Установить напряжение на входе трансформатора Т2 схемы проверки (187±2)В, а реостатом R1 ток нагрузки  0,8 А. Произвести измерения в соответствии с п.6.14.

Подключить на выход АБ модуля резистор R2 тумблером S4. Измерить ток заряда АБ амперметром Р7, его величина должна быть в пределах (120±30) мА. Отключить R2 тумблером S4. Нажать кнопку S2 и удерживать ее в течение 1 сек. Во время удержания кнопки светодиод «Выход» должен погаснуть, светодиод «Сеть» должен продолжать гореть. После отпускания кнопки светодиод «Выход» должен снова начать светиться и выходное напряжение, измеряемое вольтметром P5 должно соответствовать установленному в п.6.3.

6.21.  Отключить плату тумблером «Сеть», поставить все выключатели схемы в поло - жение «ВЫКЛ» и отсоединить  плату от схемы для проверки.

6.22.  В случае положительных результатов испытаний по всем пунктам настоящей методики выставить клейма ОТК в местах, предусмотренных конструкторской документацией.

ПЕРЕЧЕНЬ СРЕДСТВ ИЗМЕРЕНИЙ И ИСПЫТАНИЙ	Таблица 1.
Поз. обозначение	Наименование средств измерений и испытаний	Тип	Кол.	Примечания
G1	Источник питания постоянного  тока	ТЭС-41	1
Р1, Р4, Р5	Вольтметр цифровой	В7-38	3
Р2, Р3, Р7	Прибор электроизмерительный комбинированный	Ц4352	3
P6	Осциллограф универсальный	С1-68	1
R1	Реостат 30 Ом; 2А	1
R2	Резистор	C2-33Н-2,0 -  91 Ом ±5%	1
R3	Резистор	C2-33Н-0,25 -  1 кОм ±5%	1
S1,S3, S4	Тумблер клавишный	ПТ73	3
S2	Кнопка	КМ1-1	1
Т1	Лабораторный автотрансформатор	ЛАТР-2М	1
Т2	Трансформатор	ТП -125	1

Примечания:

Допускается применение средств измерений, отличающихся от указанных в табл. 1, обеспечивающих заданную точность измерений.

Средства измерений должны быть поверены и иметь действующие поверительные клейма или свидетельства о поверке.
