Технические характеристики

Ящик почтовый наружный настенный с электронной системой контроля выгрузки (ЭСКВ) и механизированной выемкой  (синий цвет)

Ящик почтовый  - специальный запирающийся ящик, предназначенный для сбора простых писем и почтовых карточек.

  В состав ящика почтового ЯПНМ-II-С должны входить:

ящик; элементы крепления ящика; рамка очищающая с сумкой; электронная система контроля выемки (ЭСКВ); комплект запасных изделий и принадлежностей (ЗИП).

В состав ЭСКВ  должны входить:

датчик идентификационного кода (ДИК), смонтированный в корпусе ящика; устройство считывания информации (УСИ), смонтированное на рамке очищающей; комплект кабелей (шнуров) для подключения УСИ к компьютеру, установленному на месте эксплуатации, и к блоку питания для подзарядки аккумуляторов; лазерный диск с записанным на нем программным обеспечением (ПО) ЭСКВ.

Характеристики ЭСКВ:

число записей выемок УСИ без сброса данных, не менее 70; время отсчета таймера после сброса данных, не менее 250 часов; время работы УСИ «в режиме ожидания» (без ввода и сброса информации), не менее 60 суток.

Требования к ЭСКВ

ЭСКВ должна обеспечивать:

а) достоверность факта очистки ящика от корреспонденции;

б) регистрацию даты и времени очистки ящика;

в) регистрацию номера маршрута;

г) регистрацию порядкового номера ящика по маршруту и кода очищаемого ящика;

д) возможность регистрации дополнительных данных (личный код водителя, номер автомобиля, показания спидометра и другие сервисные функции);

е) защиту от случайной повторной записи в УСИ, той же информации;

ж) регистрацию без сброса информации на компьютер заданного настоящим документом количества выемок (числа записей УСИ);

з) световую и звуковую индикацию о готовности УСИ к работе и об окончании записи данных при очистке ящика;

и) сохранение регистрируемых данных в течение установленного времени;

к) сброс накопленных данных в компьютер и очистку памяти УСИ по команде сервисного ПО.

Характеристика ящика почтового ЯПНМ-II-С:

а) Объем ящика должен обеспечивать временное хранение не менее 800 почтовых отправлений при средней толщине отправления -  0.71 мм, в том числе 40% писем в конвертах формата 110 х 220 мм и 20% почтовых карточек.

б) Укладка корреспонденции в ящик – произвольным порядком.

в) Предельные размеры и масса ящика указаны в табл.1

Таблица 1

Размеры ящика, мм, не более	Масса ящика*, кг, не более	Кол-во, шт.
Высота H	Длина L	Ширина S
550	500	320	15,0	17
* Ящик без рамки очищающей, стоек и элементов крепления.

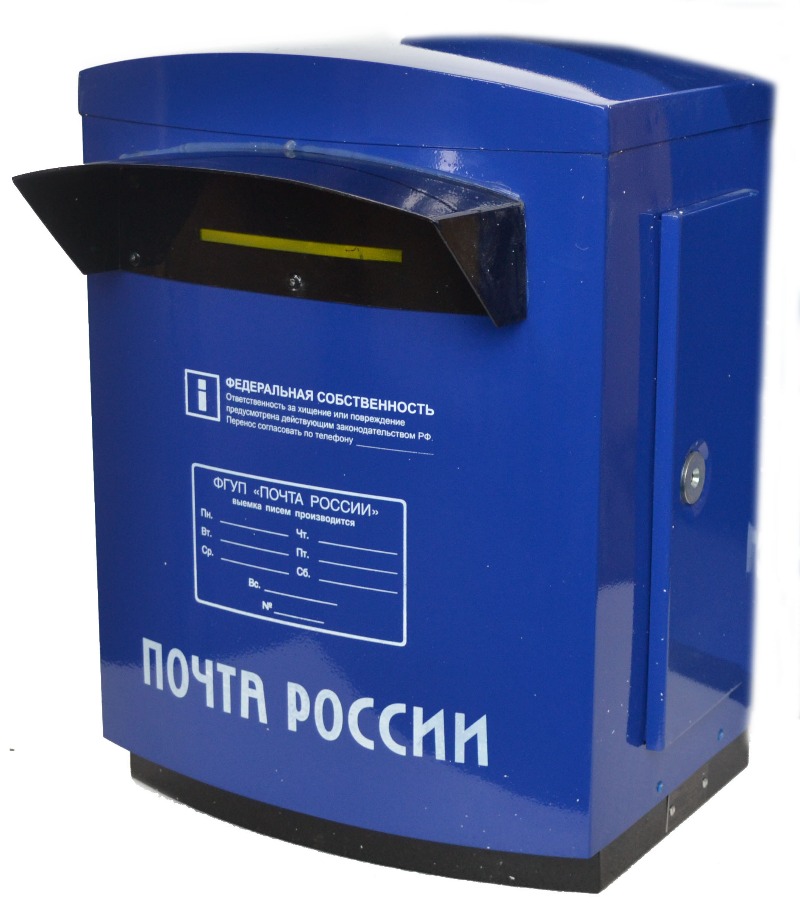

Внешний вид почтового ящика, модель ЯПНР-II-С

2. Рамка очищающая с электронной системой контроля выемки РОЭ

Технические требования к рамке очищающей с устройством считывания информации (УСИ) к ЯПНМ-II-С:

2.1. Рамка очищающая должна включать в себя следующие основные элементы:

Каркас металлический; Сумка для сбора и временного хранения корреспонденции; устройство считывания информации; (УСИ)

Конструкция рамки должна обеспечивать надежное  срабатывание запорного устройства ящика при ее вводе в пазы запирающего устройства при очистке ящика.

Конструкция рамки должна обеспечивать возможность проверки «на ощупь» опустошения корпуса ящика от корреспонденции при очистке (путем всовывания руки через «карман» в сумке во внутрь корпуса ящика).

Конструкция каркаса металлического должна быть прочной и жесткой. Упругие  деформации каркаса в процессе эксплуатации должны быть минимальными. Остаточные деформации каркаса при эксплуатационных нагрузках не допускаются.

Конструкция рамки должна включать в себя корпус УСИ ЭСКВ.

Корпус УСИ должен обеспечивать:

а) предохранение элементов УСИ от механических повреждений при эксплуатации рамки;

б) предохранение элементов УСИ от атмосферных осадков.

Крепление корпуса и элементов УСИ на рамке должно быть надежным. Механические эксплуатационные нагрузки на рамку не должны воздействовать на элементы УСИ.

Конструкция рамки, корпуса и УСИ должна обеспечивать помехозащищенность и сохранность размещаемой в УСИ информации при эксплуатации.

Характеристики и устройство УСИ:

Характеристика	Значение
Размеры корпуса	64х58х35 мм.
Степень защиты от внешних воздействий	IP 44
Диапазон рабочих температур	-40…+60 гр. цельсия
Расчетное время непрерывной автономной работы в режиме считывания	100 часов
Расчетное время непрерывной автономной работы в режиме ожидания	200 часов
Время заряда аккумулятора при полном его разряде	10 часов
Тип интерфейса с ПК	USB
Возможность заряда от USB	нет
Возможность заряда от внешнего БП	есть
Протокол обмена с RFID-меткой	EM Marine
Дальность обнаружения RFID-метки	<=25 мм.
Тип памяти	Энергонезависимая EEPROM
Объем памяти ИД ящиков	511 записей
Дискретность отсчета внутреннего таймера	0,5 сек.
Точность хода внутреннего таймера	+/- 4 мкс.
Запас хода внутреннего таймера	3 месяца

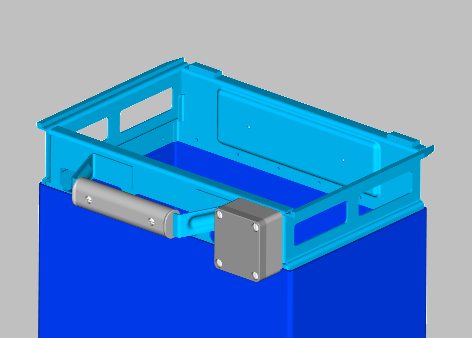

2.2. Внешний вид  РОЭ

Ящик почтовый наружный настенный для простой письменной корреспонденции с ручной выемкой для эксплуатации в сельской местности  ЯПНР-СМ

В состав ящика должны входить:

- ящик;

- элементы крепления ящика;

- комплект ЗИП.

Характеристики ящика

Объем ящика должен обеспечивать временное хранение не менее 400 почтовых отправлений при средней толщине отправления -  0.71 мм, в том числе 40% писем в конвертах формата 110 х 220 мм и 20% почтовых карточек.

Укладка корреспонденции в ящик – произвольным порядком.

Предельные размеры и масса ящика указаны в табл. 1.

Таблица 1

Размеры ящика, мм, не более	Масса ящика, кг, не более
Высота, H	Длина, L	Ширина, S
460	360	268	14,0

       3.1. Конструкция ящика почтового и его элементов:

- должна быть предельно простой и удобной в эксплуатации;

- должна быть надежной и сохранять работоспособность в течение всего срока эксплуатации;

- должна быть выполнена в «антивандальном»  исполнении.

       3.2.Конструкция ящика должна включать следующие основные элементы:

- корпус ящика;

- устройство для приема корреспонденции;

- дверца для ручной выемки корреспонденции.

Конструкция ящика должна обеспечивать:

3.3.1.Прием от отправителей и временное хранение стандартной письменной корреспонденции:

- писем толщиной до 5 мм в почтовых конвертах формата 114х162х5 мм и  110х220х5 мм, изготовленных  в соответствии с ГОСТ Р51506;

- почтовых карточек размером от 90х140 мм до 114х220 мм.

3.4.Прием корреспонденции путем ее вброса отправителем через приемное устройство в верхней части ящика. Направление почтового отправления при вбросе - короткой стороной вперед.

Конструкция корпуса ящика должна быть жесткой и прочной. Внутренняя поверхность корпуса не должна иметь выступов и пазов, препятствующих укладке корреспонденции на дно ящика при вбросе или приводящих к не выпадению корреспонденции при очистке ящика. Конструкция устройства для приема корреспонденции, его расположение на корпусе ящика и размеры приемного отверстия должны обеспечивать доступность приемного отверстия и простоту действий отправителя при вбросе корреспонденции внутрь ящика.

3.8. .Конструкция ящика должна исключать:

а) вброс в ящик почтовых отправлений, габаритные размеры которых превышают номинальные размеры стандартной письменной корреспонденции:

по ширине – более 5%;  по толщине – более 20%  (рекомендуемые номинальные размеры приемного отверстия – 120 х 6 мм);

б) повреждение корреспонденции при  вбросе отправителем, временном хранении и выемке корреспонденции почтовым работником;

в) доступ лиц к помещенной в ящик корреспонденции с момента вброса до окончания выемки этой корреспонденции работником почтовой связи.

Конструкция ящика должна исключать попадание атмосферных осадков (дождь, снег, град) внутрь ящика. Конструкция корпуса ящика должна исключать накапливание атмосферных осадков внутри ящика. Корпус ящика должен быть снабжен дверцей для ручной выемки корреспонденции, расположенной на боковой поверхности корпуса справа от лицевой поверхности. Конструкция дверцы должна включать запорное устройство с замком и  обеспечивать:

- надежную фиксацию дверцы в закрытом состоянии;

- невозможность открытия дверцы посторонними лицами без повреждения корпуса ящика и дверцы.

Конструкция дверцы должна обеспечивать:

- свободное (без заеданий и излишних усилий) открытие и фиксацию дверцы в открытом состоянии;

- удобный доступ работнику почты для полной очистки ящика от корреспонденции;

- возможность визуального осмотра внутренней поверхности ящика для обнаружения оставшейся корреспонденции;

- плотное прилегание и надежное закрытие дверцы после выемки корреспонденции;

Конструкция дверцы должна исключать:

- попадание внутрь ящика и накапливание атмосферных осадков во время хранения корреспонденции;

- повреждение корреспонденции и получение травм работником почты при выемке  корреспонденции;

- выемку корреспонденции из ящика посторонними лицами при закрытой дверце.

Требования к изготовлению Требования к сырью и материалам. Материалы, применяемые для изготовления ящика и всех его элементов, должны быть сертифицированы. Покупные изделия должны соответствовать требованиям сопроводительной документации и иметь гарантии работоспособности от изготовителей или поставщиков.  Требования к изготовлению. Съемные сборочные единицы и детали ящиков должны быть взаимозаменяемы в пределах одного конструктивного исполнения ящика. Детали и сборочные единицы ящиков должны монтироваться без дополнительной обработки и подгонки. Детали и элементы, используемые при сборке ящика не должны иметь заусенцев и острых кромок, способных в составе ящика повредить корреспонденцию или причинить травму. Швы сварных соединений не должны иметь трещин, подрезов, непроваров, прожогов и должны быть зачищены. Резьбовые соединения должны быть затянуты требуемым моментом и законтрены. Самопроизвольное отвинчивание резьбовых соединений не допускается. На поверхность трущихся деталей должен быть нанесен тонкий слой смазки. Попадание смазки на корреспонденцию при эксплуатации ящика должно быть исключено. Подвижные элементы ящика должны функционировать без заеданий. Наружные поверхности ящика не должны иметь вмятин и неровностей. Ящик должен изготавливаться в климатическом исполнении УХЛ категории 1 по ГОСТ15150. Металлические детали ящика должны иметь защитные покрытия, гарантирующие их защиту от коррозии и работоспособность в течение всего срока эксплуатации. Наружное покрытие ящика должно иметь покрытие не ниже V класса, внутреннее – класса IV по ГОСТ9.032 для  группы условий эксплуатации ХЛ 1 по ГОСТ9.104. Сцепление покровной пленки с окрашиваемой поверхностью должно быть прочным. Отслоение и шелушение краски не допускается. При использовании для изготовления корпуса ящика  стали, покрытие наружной поверхности корпуса должно быть выполнено полимерным покрытием в электростатическом поле.

Внешний вид почтового ящика, модель ЯПНР-СМ
