Технологическая карта

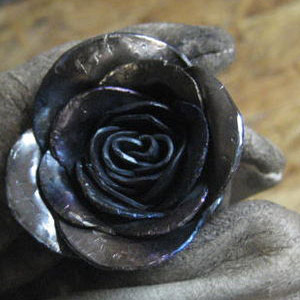

"Изготовление розы"

Разработал Мастер п/О

г Называевск 2015 г


Порядок выполнения

Инструкционные указания и пояснения

Инструмент

1.Разметка квадрата

Подготовить заготовку к разметке.

Разметить квадрат размером 100*100 мм.

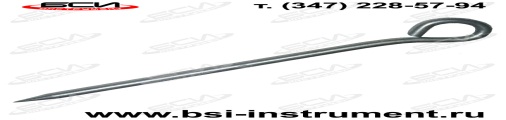

Линейка, чертилка,

угольник

Подготовить заготовку к разметке.

Разметить квадрат размером 80*80 мм.

Подготовить заготовку к разметке.

Разметить квадрат размером 70*70 мм.

Подготовить заготовку к разметке.

Разметить квадрат размером 70*70 мм.

2.Резка квадратов

Выполнить резку квадратов по линиям резания.

Ножницы по металлу

3. Разметка прямоугольника

Подготовить заготовку к разметке.

Разметить прямоугольник размером 70*35мм.

Линейка, чертилка,

угольник

4. Резка прямоугольника

Выполнить резкупрямоугольника по линиям резания

Ножницы по металлу

5. Разметка лепестков.

Подготовить заготовку к разметке. Разметить четыре лепестка на квадрате 100/100 используя шаблон

Линейка, чертилка,

шаблон

6.Рубка  и насечка лепестков

Выполнить рубку заготовок по размеченным линиям и произвести насечку.

молоток

зубило

7. Разметка нижней части бутона розы

Подготовить заготовку к разметке.

Разметить бутон розы из квадрата 80/80используя шаблон.

Линейка, чертилка,

шаблон

8.Резка нижней части бутона розы

Выполнить резку заготовок по размеченным линиям

Ножницы по металлу

9. Разметка внутренней  части бутона розы

Подготовить заготовку к разметке.

Разметить бутон розы из квадратов 70/70используя шаблон.

Линейка, чертилка,

шаблон

10.Резка внутренней части бутона розы

Выполнить резку заготовок по размеченным линиям

Ножницы по металлу

11.Разметка центральной части бутона розы

Подготовить заготовку к разметке.

Разметить бутон розы из прямоугольника 70/35используя шаблон.

Линейка, чертилка,

шаблон

12.Резка центральной части бутона розы

Выполнить резку заготовок по размеченным линиям

Ножницы по металлу

13.Опиливание

Выполнить опиливание заготовок по контуру.

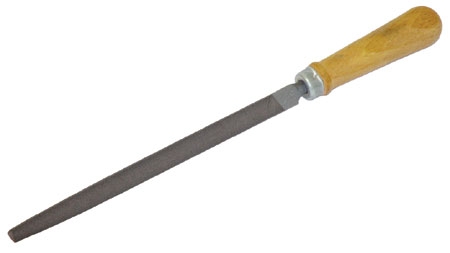

напильник

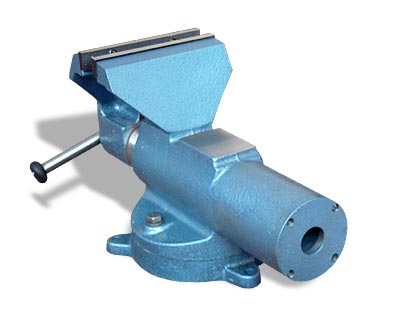

Слесарные тиски

14.Накернивание

Накернить центры на заготовках

керн

молоток

15.Сверление

Просверлить отверстия Ш5,0 мм в заготовках бутона и лепестков  розы

сверлильный станок

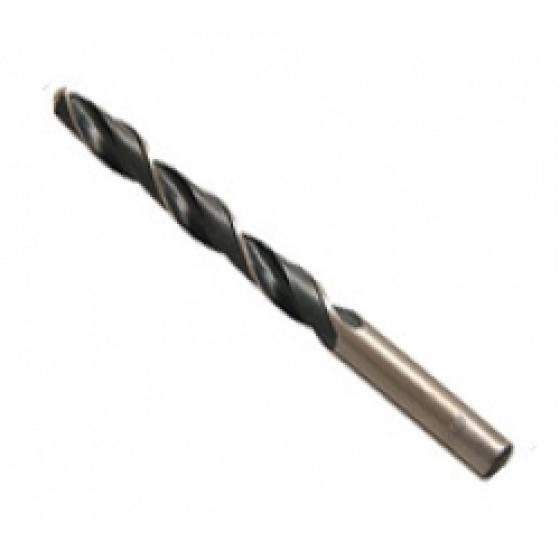

сверло


16.Сборка розы

Выполнить сборку всех элементов розы и соединить с помощью болта

болт

17.Гибка

Выполнить гибку заготовок бутона розы и листьев по образцу

плоскогубцы

круглогубцы

молоток,

зубило

слесарные тиски
