- производная от функции Бесселя.
Расчёты и построения графиков будут проводиться для частот от 1 до
Гц, с
См/м и м=1
График зависимости сопротивления магнитного поля диэлектрика от частоты приведён на рисунке 8.2, остальные графики воздействия на экран приведены на рисунках 8.3-8.9.

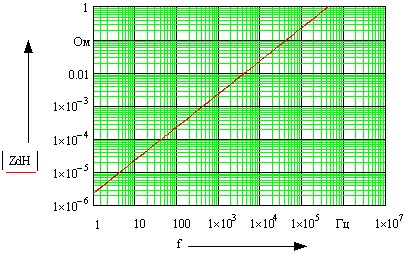

Рисунок 8.2 – Зависимость сопротивления магнитного поля диэлектрика от частоты
График зависимости сопротивления электрического поля диэлектрика от частоты приведён на рисунке 8.3.

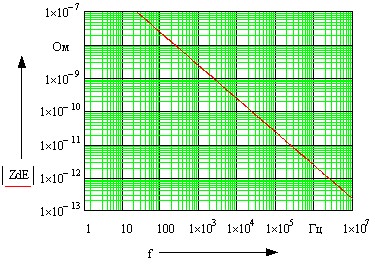

Рисунок 8.3 – Зависимость сопротивления электрического поля диэлектрика от частоты
График зависимости волнового сопротивления латуни от частоты приведён на рисунке 8.4.

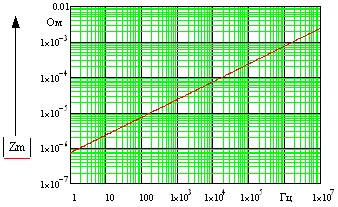

Рисунок 8.4 – Зависимость волнового сопротивления от частоты.
График зависимости затухания поглощения от частоты приведён на рисунке 8.5.

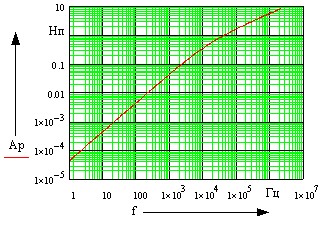

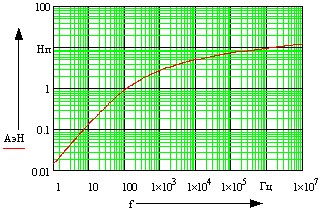

Рисунок 8.5 – Зависимость затухания поглощения от частоты
График зависимости затухания отражения магнитного поля от частоты приведён на рисунке 8.6.
Рисунок 8.6 – Зависимость затухания отражения магнитного поля от частоты
График зависимости затухания отражения электрического поля от частоты приведён на рисунке 8.7.

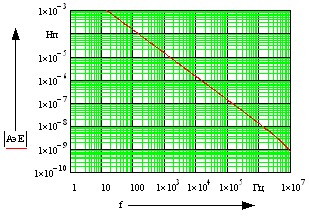

Рисунок 8.7 – Зависимость затухания отражения электрического поля от частоты
График зависимости общего коэффициента экранного затухания магнитного поля от частоты приведён на рисунке 8.8.

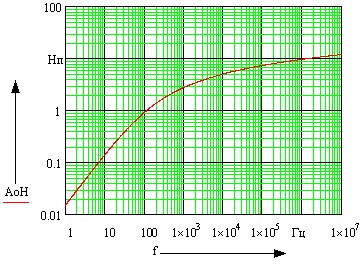

Рисунок 8.8 – Зависимость общего коэффициента экранного затухания магнитного поля от частоты
График зависимости общего коэффициента экранного затухания электрического поля от частоты приведён на рисунке 8.9.

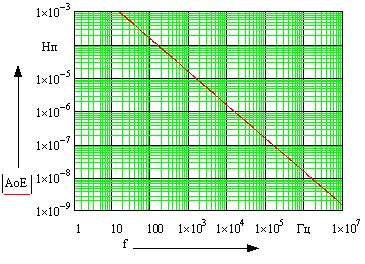

Рисунок 8.9 – Зависимость общего коэффициента экранного затухания электрического поля от частоты
Заключение
В ходе выполнения курсового проекта были произведены расчеты контура заземления, различных видов влияний от ЛЭП и контактной сети на оборудование связи. Рассмотрены основные методики расчета.
Также рассмотрены возможные элементы защиты, которые в последующем были применены для построения схем защиты от импульсных перенапряжений и грозовых разрядов. Рассчитали характеристики экрана кабеля. В диапазоне частот от 1 Гц до 107 Гц были простроены такие характеристики как общий коэффициент экранного затухания, затухание поглощения и отражения, как электрической составляющей, так и магнитной и сопротивление диэлектрика магнитного поля и электрического поля.
Полученные в ходе выполнения проекта знания являются базой для дальнейшего изучения специальных дисциплин и могут быть применены в дальнейшем при разработке различных схем защиты. И знание основ электромагнитной совместимости просто необходимо не только мне, как будущему специалисту, но и людям, занимающимся любой радиоэлектроникой.
Библиографический список
, , Правила защиты устройств проводной связи, железнодорожной сигнализации и телемеханики от опасного и мешающего влияний линии электропередачи. Ч.1. 1966г. Испытания эффективности и расчет защитного заземления / , , . Омск: Омский государственный университет путей сообщения, 1993. 42 с. , и др. Основы электромагнитной совместимости. Барнаул – 2007. Стандарт предприятия. СТП ОмГУПС-3.1-05. Грозозащита радиоэлектронных средств: Справочник– М.:Радио и связь 1991.–264 с. ил. Гост 33398 железнодорожная электросвязь. Правила защиты проводной связи от влияния тяговой сети электрифицированных железных дорог постоянного и переменного тока, Москва. 2016г. Варистор: http://www. /pdf/varistory_CH-2A_CH2-2B_SN2-2G_SN2-2D. pdf. Предохранители(плавкие вставки): http://www. chipdip. ru/catalog/fuses/. Разрядники: http://www. vaco. ryazan. ru/HTMLs/gaps/p-125.htm. Варисторы: http://www. eandc. ru/catalog/detail. php? ID=14719. Защитный диод: http://www. chipdip. ru/product/1.5ke22ca/.
ПРИЛОЖЕНИЕ А
(обязательное)
Поперечное сечение кабелей

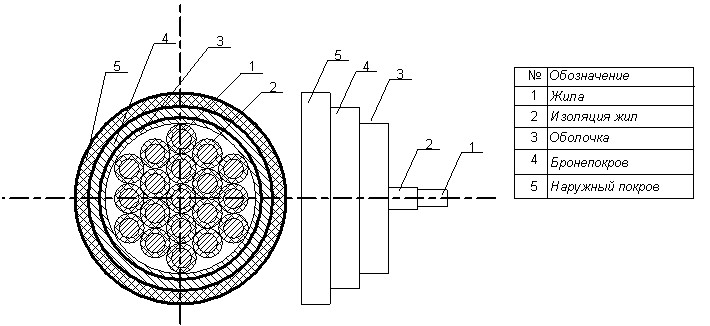

Рисунок А1 – Сечение кабеля МКПАБп
Рисунок А2 – Сечение кабеля ТПП
Рисунок А3 – Сечение кабеля СБПБ

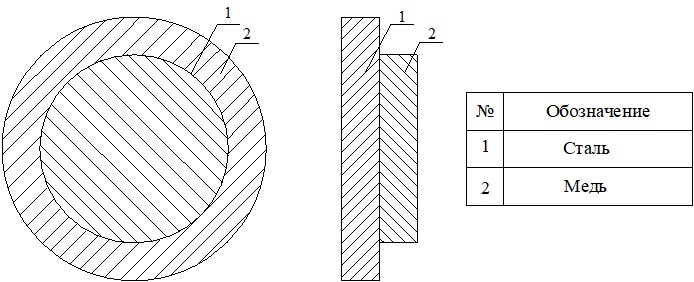

Рисунок А4 – Сечение волновода
|
