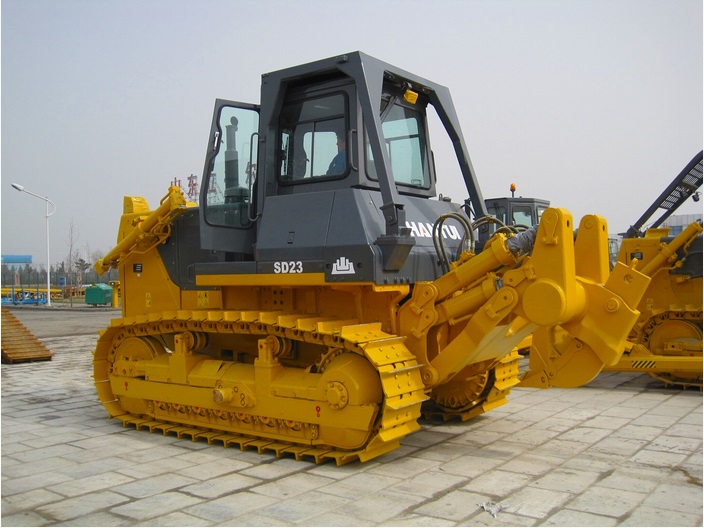

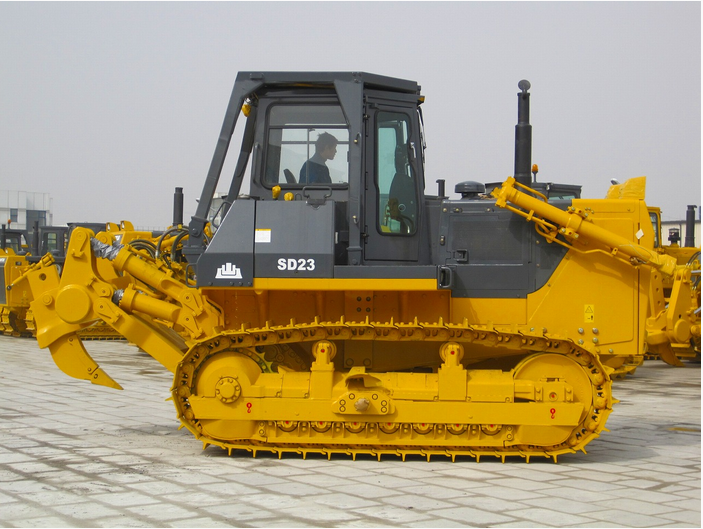

Бульдозер SHANTUI SD 23 (аналог бульдозера Komatsu D85A):

Технические характеристики бульдозера Шантуй СД23 ( Shantui SD23 ).

Прямой

Поворотный

U-отвал

Минимальный дорожный просвет

мм

405

405

405

Давление на грунт

МПа

0,078

0,078

0,078

Минимальный радиус поворота

м

3,3

3,3

3,3

Работа при уклоне

град

30

30

30

Колея гусеничного хода

мм

2000

2000

2000

Призма волочения

мі

7,8

5,4

8,4

Ширина отвала

мм

3725

4365

3860

Высота отвала

мм

1395

1007

1379

Максимальное заглубление отвала

мм

540

560

540

Максимальная регулировка перекоса

мм

1210

1240

1210

Масса отвала

кг

2900

3372

3350

Двигатель бульдозера Шантуй СД23 ( Shantui SD23 ) Cummins NT855-C280S10 Cummins NT855-C280 BCIII. Водяного охлаждения, рядный, четырёхтактный дизельный, с непосредственным (прямым) впрыском.

Номинальная мощность

кВт л. с.

162 220

Номинальная частота вращения коленчатого вала

обмин

1850

Число цилиндров

шт.

6

Диаметр цилиндра и ход поршня

мм

139,7 х 152,4

Рабочий объём

л

14,010

Минимальный удельный расход топлива

г/кВт·ч

205

Максимальный крутящий момент при 1250 обмин

Н·м

1030

Система трансмиссии бульдозера Шантуй СД23 ( Shantui SD23 ).

Гидротрансформатор: (преобразователь крутящего момента): трёхэлементный, одноступенчатый, однофазный.

Трансмиссия: планетарная передача, многодисковое сцепление, гидравлически подключенная, принудительная смазка.

Главный привод: спирально-зубчатая коническая передача, одноступенчатый редуктор, барботажная смазка (смазка разбрызгиванием).

Муфта поворота: работающая в масляной ванне, многодисковая, постоянно-замкнутого типа, гидравлически разделяемая, с гидравлическим управлением.

Тормоз муфты поворота: работающий в масляной ванне, плавающий, прямое гидравлическое взаимосвязанное управление.

Бортовая передача: двухступенчатый цилиндрический редуктор, барботажная смазка (смазка разбрызгиванием).

Скорость

1

2

3

Вперед

0 - 3,8

0 - 6,8

0 - 11,8

Назад

0 - 4,9

0 - 8,5

0 - 14,3

Ходовая часть бульдозера Шантуй СД23 ( Shantui SD23 ).

Тип

подвеска с балансирным брусом

Число поддерживающих катков

(с каждой стороны)

шт.

2

Число опорных катков

(с каждой стороны)

шт.

7

(5 однобортных и 2 двубортных)

Ширина башмаков гусеничной ленты

мм

560 (610,660)

Шаг гусеничной ленты

мм

216

Гусеничная лента

гусеница в сборе с башмаками, башмаки с одиночным грунтозацепом, по 39 с каждой


Гидравлическая система бульдозера Шантуй СД23 ( Shantui SD23 ).

Максимальное давление 19,1 МПа.

Тип насоса сдвоенный шестерёнчатый.

Подача (величина потока нагнетания при номинальной частоте вращения коленвала двигаобмин) 194 л/мин.

Рабочие цилиндры 2 шт. диаметром 110 мм (гидроцилиндры двустороннего действия).

Рыхлитель бульдозера Шантуй СД23 ( Shantui SD23 ).

  х3   х 1

Максимальная глубина рыхления рыхлителем

мм

666

695

Максимальная высота подъёма рыхлителя над землёй

мм

555

515

Масса рыхлителя

кг

2495

2453
