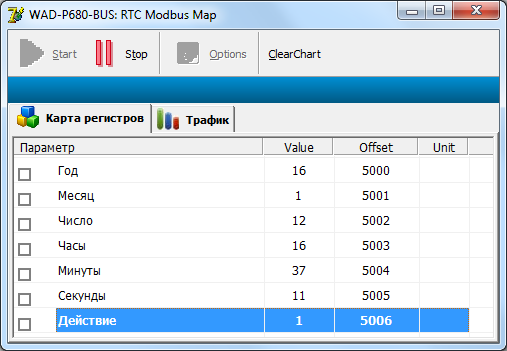

Карта регистров для настройки времени

адрес Регистра, HEX

Название

Назначение

5000

Год

5001

Месяц

5002

Число

5003

Часы

5004

Минуты

5005

Секунды

5006

Действие

 Никаких действий Чтение текущего времени устройства Записать указанное время

Для просмотра текущего времени на устройстве в параметр «Действие» нужно записать код 1. Для установки нового значения времени пропишите вначале код действия 0 (для остановки чтения) и в каждый параметр пропишите нужное дату и время. После этого пропишите код действия 2 – эта команда установит время в устройство.

Карта регистров для чтения архива, который формируется автоматически при изменении состояния каналов DI.

адрес Регистра, HEX

Название

Назначение

6000

Active

Включить/выключить архивирование

6001

Count of FIFO items

Количество записей в архиве

6002

fifo action

Действие над архивом

6003

Год

Метка времени: год

6004

Месяц

Метка времени: месяц

6005

Число

Метка времени: число

6006

Часы

Метка времени: часы

6007

Минуты

Метка времени: минуты

6008

Секунды

Метка времени: секунды

6009

милисекунды

Метка времени: миллисекунды

600A

температура контроллера

Значение температуры контроллера в градусах Цельсия

600B

DI-status

Состояние каналов дискретного ввода

600C

DO-status

Состояние каналов дискретного вывода

600D – 600E

L1: IRms

Фаза 1: значение СКЗ тока (значение канала AI-1)

600F – 6010

L1: URMS

Фаза 1: значение СКЗ напряжения (значение канала AI-2)

6011 – 6012

L1: P

Фаза 1: активная мощность

6013 – 6014

L1: Q

Фаза 1: реактивная мощность

6015 – 6016

L1: S

Фаза 1: кажущаяся мощность

6017 – 6018

L1: cos(fi)

Фаза 1: косинус угла м

6019 – 601A

L1: Frequency

Фаза 1: частота сети

601B – 601C

L2: IRms

Фаза 2: значение СКЗ тока (значение канала AI-3)

601d – 601E

L2: URMS

Фаза 2: значение СКЗ напряжения (значение канала AI-4)

601F – 6020

L2: P

Фаза 2: активная мощность

6021 – 6022

L2: Q

Фаза 2: реактивная мощность

6023 – 6024

L2: S

Фаза 2: кажущаяся мощность

6025 – 6026

L2: cos(fi)

Фаза 2: косинус угла м

6027 – 6028

L2: Frequency

Фаза 2: частота сети

6029 – 602A

L3: IRms

Фаза 3: значение СКЗ тока (значение канала AI-5)

602b – 602C

L3: URMS

Фаза 3: значение СКЗ напряжения (значение канала AI-6)

602D – 602E

L3: P

Фаза 3: активная мощность

602F – 6030

L3: Q

Фаза 3: реактивная мощность

6031 – 6032

L3: S

Фаза 3: кажущаяся мощность

6033 – 6034

L3: cos(fi)

Фаза 3: косинус угла м

6035 – 6036

L3: Frequency

Фаза 3: частота сети

6037 – 6038

3-Phase: P

Активная мощность трехфазной сети

6039 – 603A

3-Phase: Q

Реактивная мощность трехфазной сети

603B – 603C

3-Phase: S

Кажущаяся мощность трехфазной сети

603D

ВалидностЬ пакета данных

Контрольная сумма записи

Для разрешения ведения архива параметр «Active» должен быть равен 1. Для отключения ведения архива в этот параметр нужно прописать 0. Для чтения архива параметр «FIFO Action» должен быть равен 0. При этом параметры 0x6003-0x6011 настраиваются на самую первую запись. После того как эта запись прочитана нужно записать 1 в «FIFO Action» для перехода к следующей записи. Записать в «FIFO Action» код 2 то все записи будут сброшены. Если записать в «FIFO Action» код 3 то представиться возможность просмотреть всю область энергонезависимой памяти куда сохраняются данные.
