УРОК 3: Использование текста в графическом окне

языка SmallBasic. Вставка картинок.

Цель: Продолжить изучение свойств и методов объекта GraphicsWindow. Изучить методы вывода текста  в графическом окне. Познакомиться с методом вставки картинок из любых графических файлов.

Знать: Два метода вывода текста, как задавать цвет текста, менять размер, шрифт текста, устанавливать начертания. Знать два метода вставки картинок в графическое окно.

Уметь: Применять полученные знания на практике.  Создавать рисунки с использованием текста. Вставлять и изменять размеры картинок из других графических файлов. Уметь правильно указывать путь к графическому файлу. Корректировать программу на этапе отладки, анализировать результаты отладки и вносить изменения в программу для достижения поставленной цели.

Тип занятия: комбинированный урок.

Форма проведения занятия: объяснение нового материала, лабораторная работа.

Оборудование и материал:  обычная доска,  мультимедийный проектор, интерактивная доска, программа SmallBasic, приложение для доски SMART MeetingPro, карточка - задание, карточка-помощник

Подготовка к уроку требует заранее скинуть в сеть Student:\картинки, необходимые для выполнения лабораторной работы.

ХОД УРОКА:

Организационный момент (приветствие, подготовка к уроку, отметить отсутствующих) Актуализация знаний (включает элемент повторения и объявление новой темы, подготовка к лабораторной работе) Объяснение нового материала Закрепление теоретических знаний на практике: индивидуальная работа за ПК по карточкам-заданиям (Приложение 1) Подведение итогов Выставление оценок за урок Вопросы учащихся

ПОВТОРИТЬ:

НЕ нашли? Не то? Что вы ищете?
Методы  графического объекта: рисование линии, прямоугольника, эллипса. Как установить цвет пера, цвет  кисти. Свойство объекта, устанавливающее толщину пера. Метод рисования закрашенных фигур  - прямоугольника, эллипса.

ТЕОРИЯ(объяснение нового материала):

Работа с текстом в графическом окне подразумевает следующие методы объекта  GraphicsWindow.

методы

описание

GraphicsWindow. DrawText(х, y,"текст")

Выводит текст от точки (х, у), в «» пишется сам текст

GraphicsWindow. DrawBoundText(х, y,width,"текст")

Width – устанавливает ширину текста, если текст оказывается длиннее, то переносится

GraphicsWindow. BrushColor="#FF0000"

Устанавливает цвет текста

GraphicsWindow. FontBold="true"

Устанавливает атрибут шрифта - полужирный

GraphicsWindow. FontItalic="true"

Устанавливает атрибут шрифта - курсивный

GraphicsWindow. FontName="candara"

Название шрифта (как в Word)

GraphicsWindow. FontSize=100

Устанавливает размер шрифта в пикселях

•Справка: True – переводится как «правда».

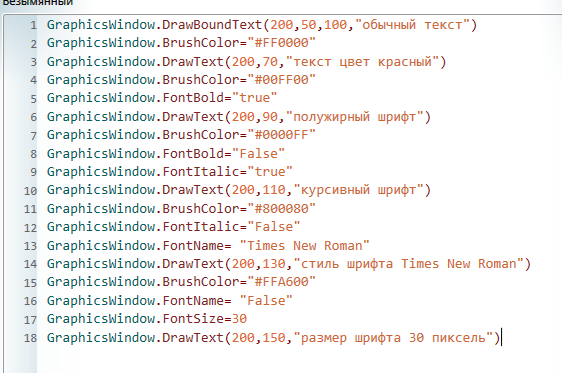

ПРИМЕР 1: Установка атрибутов шрифта, цвета, размера.

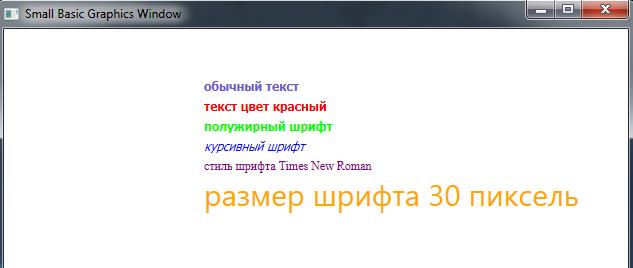

Результат программы:

ЗАПОМНИТЬ!!! При установке атрибута шрифта в строке операции пишется  “True”(что означает ИСТИНА),  при отмене  атрибута  - “False” (что означает ЛОЖЬ)

GraphicsWindow. FontBold="true"

GraphicsWindow. FontBold="False"

В графическое окно можно вставлять готовые картинки, сделанные в других графических приложениях.

методы

описание

GraphicsWindow. DrawImage("ImageName",x, y)

Выводит картинку: (х, у) – точка верхнего левого угла картинки, ImageName – имя файла или URL адрес, если файл из сети

GraphicsWindow. DrawResizedImage("ImageName",x, y,width, height)

Вставляет картинку от точки (х, у) с шириной width и высотой height

ПРИМЕР 2: Графический файл  с именем Image30 находится  на диске F:\

GraphicsWindow. DrawResizedImage("F:\Image30.gif",100,100,500,300)

ПРАКТИЧЕСКАЯ РАБОТА (индивидуальная работа по карточкам-заданиям)

По ходу выполнения работы  обращать внимание и оказывать помощь при возникновении затруднений. Предпринять необходимые меры для успешного выполнения лабораторной работы.

По окончании урока все учащиеся должны быть оценены.

Приложение 1

Информатика и ИКТ                                                                        преподаватель

КАРТОЧКА-ЗАДАНИЕ

ЛАБОРАТОРНАЯ РАБОТА:Изображение фигур с помощью примитивов графического окна GraphicsWindow. Вставка текста в рисунок. Отладка  программ, записанных  на языке SmallBasic.

Задание 1: нарисуйте дорожные знаки. Используйте примитивные фигуры, рисованные пером или  закрашенные кистью, а так же вставку текста.

красный

синий

белый

жёлтый

зелёный

чёрный

#FF0000

#0000FF

#FFFFFF

#FFFF00

#00FF00

#000000

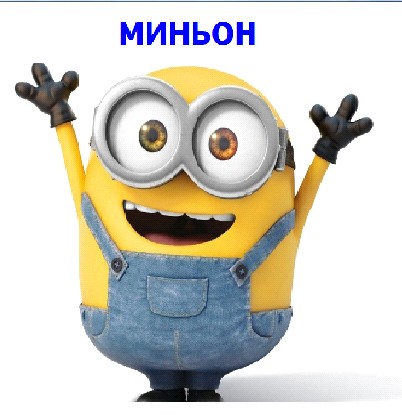

Задание 2: вставьте картинку –файл с именем  «миньон. jpg»  из сети student, установите размеры картинки 900*550, сделайте надпись синего цвета над картинкой «Миньон» как в образце, размер шрифта 50 пиксель.

Задание 3:Создать пейзаж путем наложения готовых рисунков друг на друга и их  масштабирования. Фоном является рисунок "корабль. jpg" с размером 1100*800. Схема будущего пейзажа:

(в прямоугольниках указано имя графического файла и его размер

в графическом окне GraphicsWindow, координаты расположения

рисунков в окне определите по предложенной схеме)

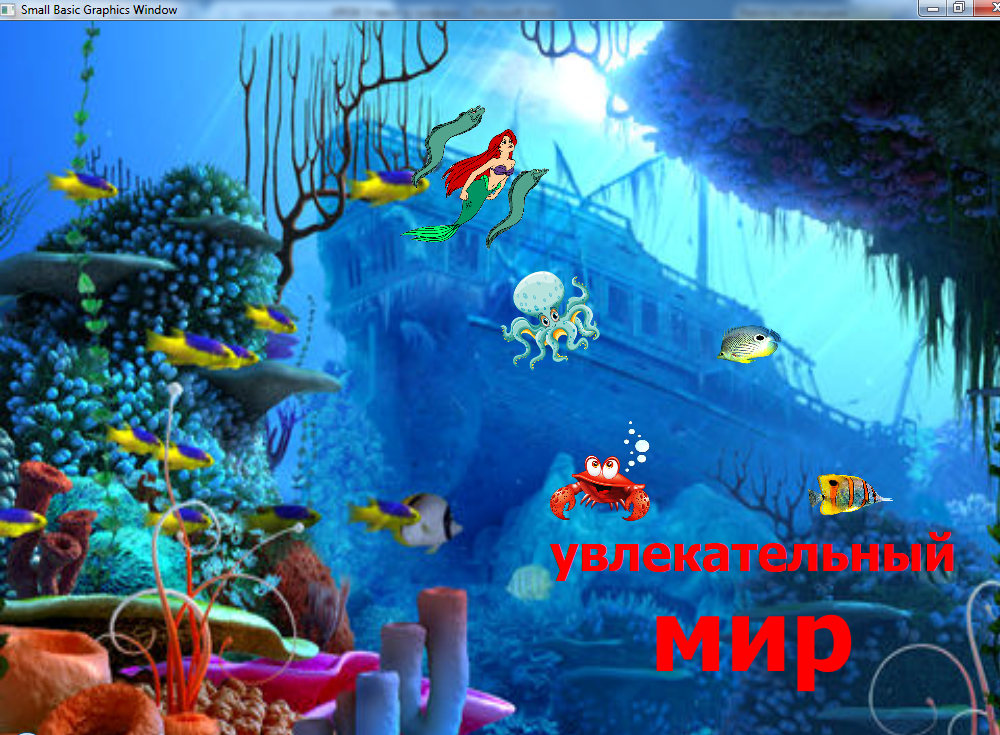

Вот что должно получиться.

GraphicsWindow. DrawResizedImage("F:\Small basic\корабль. jpg",0,0,1100,800)

GraphicsWindow. DrawResizedImage("F:\Small basic\рыбка. png",800,450,100,50)

GraphicsWindow. DrawResizedImage("F:\Small basic\рыбка1.png",700,300,100,50)

GraphicsWindow. DrawResizedImage("F:\Small basic\краб. png",550,400,100,100)

GraphicsWindow. DrawResizedImage("F:\Small basic\осьминог. png",500,250,100,100)

GraphicsWindow. DrawResizedImage("F:\Small basic\русалка. gif",400,80,150,150)

GraphicsWindow. BrushColor="#FF0000"

GraphicsWindow. FontSize=50

GraphicsWindow. DrawText(550,500,"увлекательный")

GraphicsWindow. FontSize=100

GraphicsWindow. DrawText(650,550,"мир")
