Министерство образования Московской области
Государственное бюджетное профессиональное образовательное учреждение
Московской области
«Авиационный техникум имени »
УТВЕРЖДАЮ:
Зам. директора
по УМР ГБПОУ МО «Авиационный
техникум имени »
________________
«____» _______________ 2017 года
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ
по дисциплине | Метрология, стандартизация и подтверждение качества | |
для студентов | 2-3 | курса |
специальности | 24.02.01 «Производство летательных аппаратов» | |
СОСТАВИЛ: | |
СОДЕРЖАНИЕ
ВВЕДЕНИЕ……………………………………………………………………….2
ПРОГРАММА КУРСА «МЕТРОЛОГИЯ, СТАНДАРТИЗАЦИЯ И
ПОДТВЕРЖДЕНИЕ КАЧЕСТВА» (ИСХОДНЫЕ ДАННЫЕ ДЛЯ
ВЫПОЛНЕНИЯ ЗАДАНИЙ)……………………………………………………7
ПРАВИЛА ОФОРМЛЕНИЯ ПРАКТИЧЕСКИХ ЗАДАНИЙ………………….8
ПрактическОЕ ЗАДАНИЕ …..………………………………………………9
СПИСОК РЕКОМЕНДОВАННОЙ ЛИТЕРАТУРЫ…………………………..13
ВВЕДЕНИЕ
Метрология, стандартизация, сертификация являются главными инструментами обеспечения качества продукции, работ и услуг – важного аспекта коммерческой деятельности.
Метрология – это учение об измерениях, способах обеспечения их единства и путях приобретения нужной точности. Ключевое положение метрологии – измерение. Согласно ГОСТ 16263–70 измерение – это нахождение значения физической величины с помощью специальных технических средств опытным путем.
Основные задачи метрологии.
К задачам метрологии относятся:
1) разработка общей теории измерений;
2) разработка путей измерений, а также методов установления точности и верности измерений;
3) обеспечение целостности измерений;
4) определение единиц физических величин.
Стандартизация – деятельность, которая устремлена на определение и разработку требований, норм и правил, гарантирующая право потребителя на покупку товаров за устраивающую его цену, должного качества, а также право на благоустроенность и безопасность труда.
Единой задачей стандартизации является охрана интересов потребителей в вопросах качества услуг и продукции. Беря за основу Закон Российской Федерации «О стандартизации», стандартизация имеет такие задачи и цели, как: 1) безвредность работ, услуг и продукции для жизни и здоровья человека, а также для окружающей среды;
2) безопасность различных предприятий, организаций и других объектов с учетом возможности возникновения чрезвычайных ситуаций;
3) обеспечение возможности замены продукции, а также ее технической и информационной совместимости;
4) качество работ, услуг и продукции с учетом уровня достигнутого прогресса техники, технологий и науки;
5) бережное отношение ко всем имеющимся ресурсам;
6) целостность измерений.
Сертификация – это установление соответствующими сертифицирующими органами обеспечения требуемой уверенности, что продукция, услуга или процесс соответствуют определенному стандарту или другому нормативному документу. Сертифицирующими органами может являться лицо или орган, признанные независимыми ни от поставщика, ни от покупателя.
Сертификация сориентирована на достижении следующих целей:
1) оказание помощи потребителям в грамотном выборе продукции или услуги;
2) защита потребителя от некачественной продукции изготовителя;
3) установление безопасности (опасности) продукции, работы или услуг для жизни и здоровья человека, окружающей среды;
4) свидетельствование о качестве продукции, услуги или работы, о которых заявил изготовитель или исполнитель;
5) организация условий для комфортной деятельности организаций и предпринимателя на едином товарном рынке РФ, а также для принятия участия в международной торговле и международном научно—техническом сотрудничестве.
Объект стандартизации – это предмет (продукция, услуга, процесс), подлежащий стандартизации.
Основными задачами стандартизации являются:
1) обеспечение взаимопонимания между разработчиками и заказчиками;
2) установление требований к номенклатуре и качеству продукции на основе стандартизации ее качественных характеристик в интересах потребителя и государства;
3) унификация на основе установления и применения параметрических и типоразмерных рядов, базовых конструкций, конструктивно—унифицированных блочно—модульных составных частей и изделий;
4) установление метрологических норм, правил, положений и требований (метрология – наука об измерениях и размерах);
5) разработка и установление метрологических норм и требований к технологическим процессам;
6) создание и ведение систем классификации и кодирования технико—экономической информации;
7) нормативное обеспечение, содействие в выполнении законодательства РФ методами и средствами стандартизации.
Основными принципами стандартизации являются следующие:
1) разработка нормативных документов по стандартизации должна основываться на учете и анализе таких факторов, как качество продукции, ее экономичность, совместимость, безопасность, необходимость и т. д.;
2) в приоритетном порядке должны разрабатываться стандарты, способствующие обеспечению жизни, здоровью людей, сохранности имущества, охране окружающей среды, обеспечивающие совместимость и взаимозаменяемость продукции;
3) основополагающими факторами при разработке стандартов должны быть взаимное согласие участвующих в ней сторон, соблюдение норм законодательства и т. д.;
4) стандарты следует разрабатывать так, чтобы они не создавали препятствий международной торговле. При разработке стандартов и технических условий следует принимать во внимание проекты и учитывать стандарты международных организаций, а также при необходимости и национальные стандарты других стран.
В стандартизации используются различные методы, как общенаучные, так и специфические. К общенаучным методам относятся следующие:
1) наблюдение;
2) эксперимент;
3) анализ;
4) синтез;
5) моделирование;
6) систематизация;
7) классификация;
8) методы математики и др.
Основными специфическими методами стандартизации являются унификация, ранжирование, ограничения, типизация, заимствование, агрегатирование.
ПРОГРАММА КУРСА «МЕТРОЛОГИЯ, СТАНДАРТИЗАЦИЯ И ПОДТВЕРЖДЕНИЕ КАЧЕСТВА»
(ИСХОДНЫЕ ДАННЫЕ ДЛЯ ВЫПОЛНЕНИЯ
ПРАКТИЧЕСКОГО ЗАДАНИЯ)
«Основы стандартизации».
Размеры, предельные отклонения и допуски. Основные понятия о допусках и посадках. Понятия о размерах и отклонениях. Посадки в системе вала и в системе отверстия. Квалитеты. Графическое изображение допусков и посадок.
Посадка с зазором, посадка с натягом. Расчет посадки с зазором. Расчет посадки с натягом. Расчет переходной посадки.
ПРАВИЛА ОФОРМЛЕНИЯ ПРАКТИЧЕСКОГО ЗАДАНИЯ
При оформлении практического задания необходимо соблюдать следующие основные правила:
- практическая работа выполняется на листе формата А4 (210Ч297); работу оформлять рукописным способом; каждое задание (раздел работы) должно начинаться с нового абзаца; опечатки, описки и графические неточности, обнаруженные в процессе оформления работы, допускается исправлять подчисткой или закрашиванием белой краской и нанесением исправленного текста (графики) на том же месте; произвольные сокращения слов совершенно недопустимы.
ПрактическОЕ ЗАДАНИЕ
Расчет посадок с зазором, посадок с натягом и переходных посадок
Цель работы: Закрепление теоретических знаний.
Основные понятия: зазор, натяг, посадка с зазором, посадка с натягом, переходная посадка.
Основные понятия:
Зазор (S) – разность между размерами отверстия и вала до сборки. Если отверстие больше размера вала.
Натяг (N) – разность между размерами вала и отверстия до сборки, если размер вала больше размера отверстия.
Посадка с натягом – посадка, при которой всегда образуется натяг в соединении, т. е. наибольший предельный размер отверстия меньше наименьшего предельного размера вала или равен ему. При графическом изображении поле допуска отверстия расположено под полем допуска вала (см. рис.1).

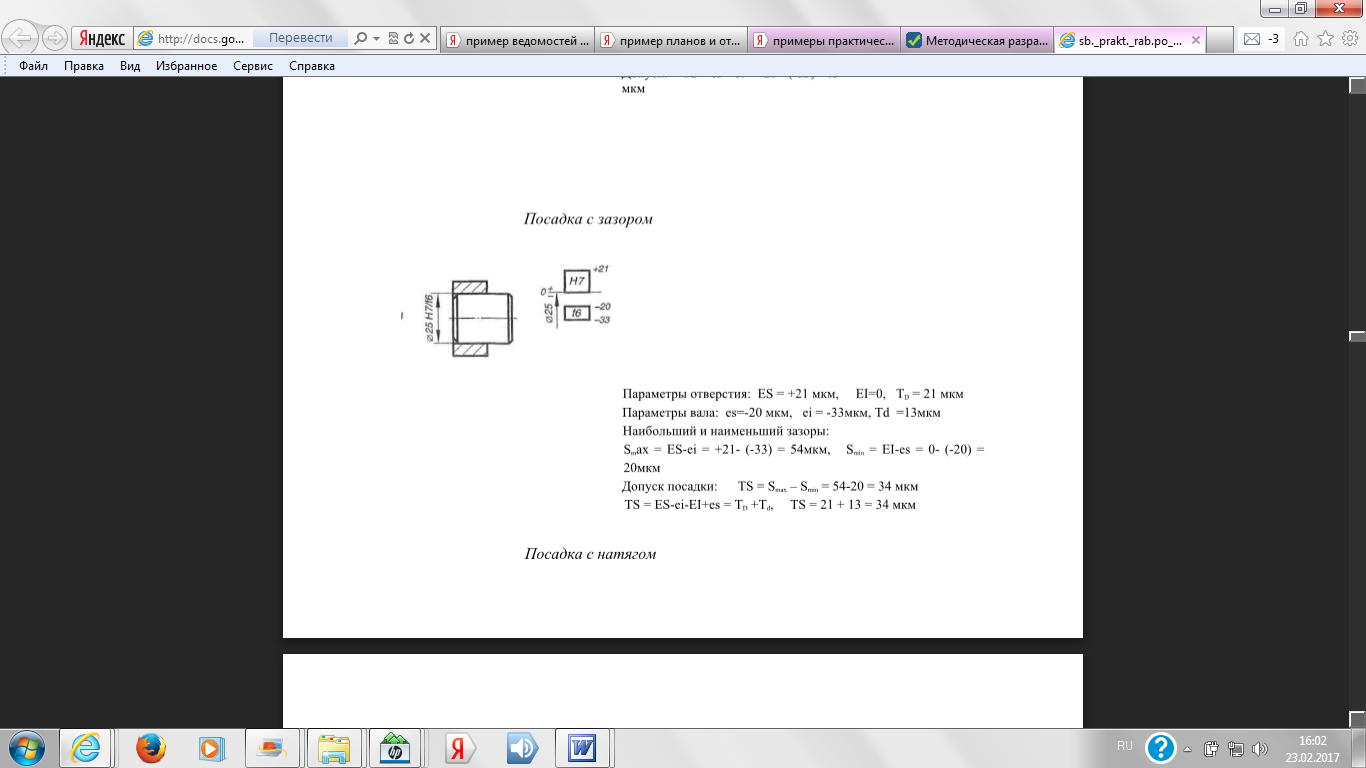

Посадка с зазором – посадка, при которой всегда образуется зазор в соединении, т. е. наименьший предельный размер отверстия больше наибольше предельного размера вала или равен ему. При графическом изображении поле допуска отверстия расположено над полем допуска вала (см. рис.1 ).
При изготовлении деталей размеры D (диаметр отверстия) и d (диаметр вала) выполняются с погрешностями. Конструктор исходит из того, что погрешности неизбежны, и определяет, в каких пределах они допустимы, т. е. сопряжение еще удовлетворяет требованиями правильной сборки и нормальную функционированию. Устанавливают два предельных размера для вала – dmax, dmin и два предельных размера для отверстия – Dmax, Dmin внутри которых должны находиться действительные размеры сопрягаемых деталей. Разность между наибольшим и наименьшим предельными размерами называется допуском – Td и TD.
На чертеже принято устанавливать один общий размер для вала и отверстия, называемый номинальным – D, и указывать от него предельные отклонения.
Верхнее отклонение ES, es – алгебраическая разность между наибольшим и номинальным размерами: ES = Dmax – D; es = dmax-d.
Нижнее отклонение EI, ei – алгебраическая разность между наименьшим и номинальным размерами: EI = Dmin – D; ei = dmin-d.
Поле допуска – поле, ограниченное наибольшим и наименьшим предельными размерами и определяемое величиной допуска и его положением относительно нулевой линии, соответствующей номинальному размеру.
Чем уже поле между верхним и нижним отклонениями, тем выше при прочих равных условиях степень точности, которая обозначается цифрой и называется квалитетом.
Положение допуска относительно нулевой линии определяется основным отклонением – одним из двух предельных отклонений, ближайшим к нулевой линии, и обозначается одной из букв (или их сочетанием) латинского алфавита. Прописные буквы относятся к отверстиям, а строчные – к валам.
Таким образом, поле допуска обозначается сочетанием буквы, указывающей на положение допуска относительно нулевой линии, с цифрой, говорящей о степени точности – величине допуска.

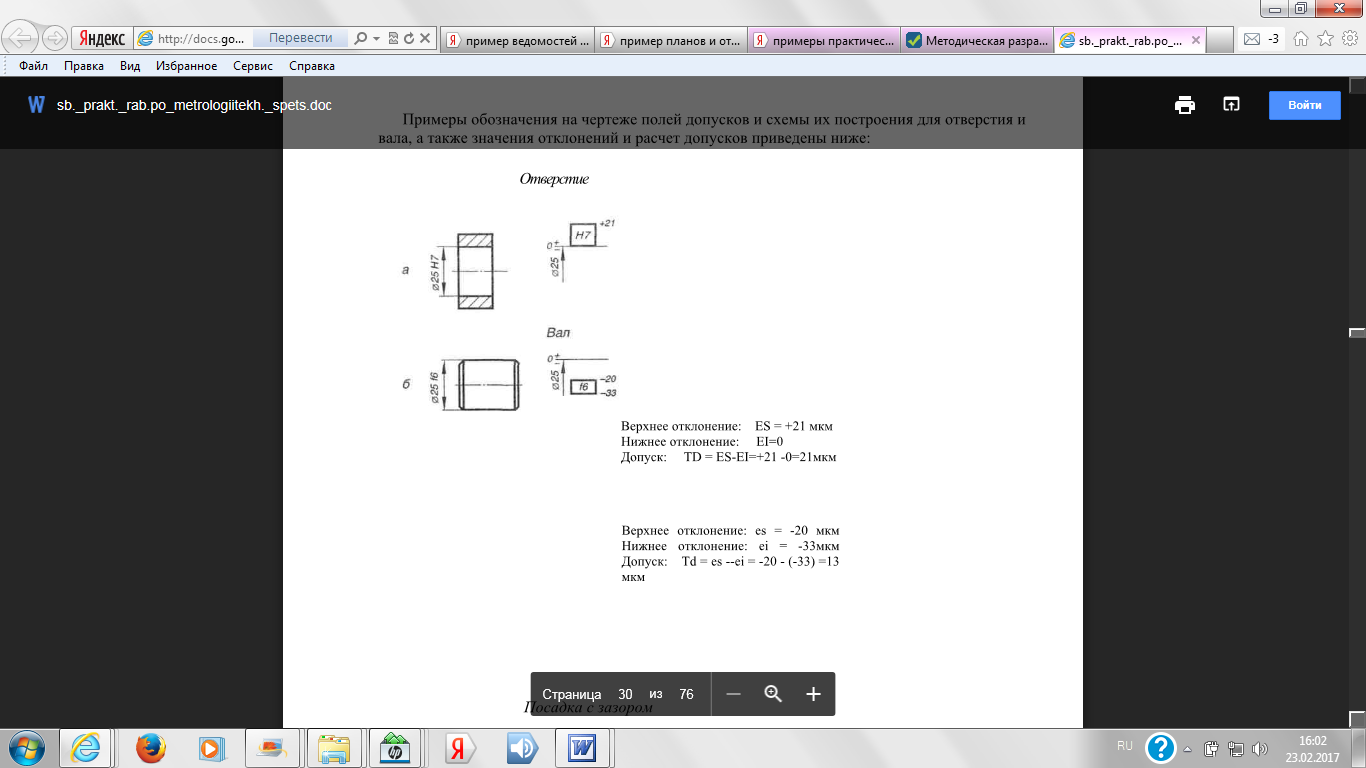

Примеры обозначения на чертеже полей допусков и схемы их построения для отверстия и вала, также значения отклонений и расчет допусков приведены ниже.
Рисунок 1 – Посадки с зазором, натягом и переходные посадки
В зависимости от взаимного расположения полей допусков отверстия и вала различают посадки трех типов: с зазором, с натягом и переходные.

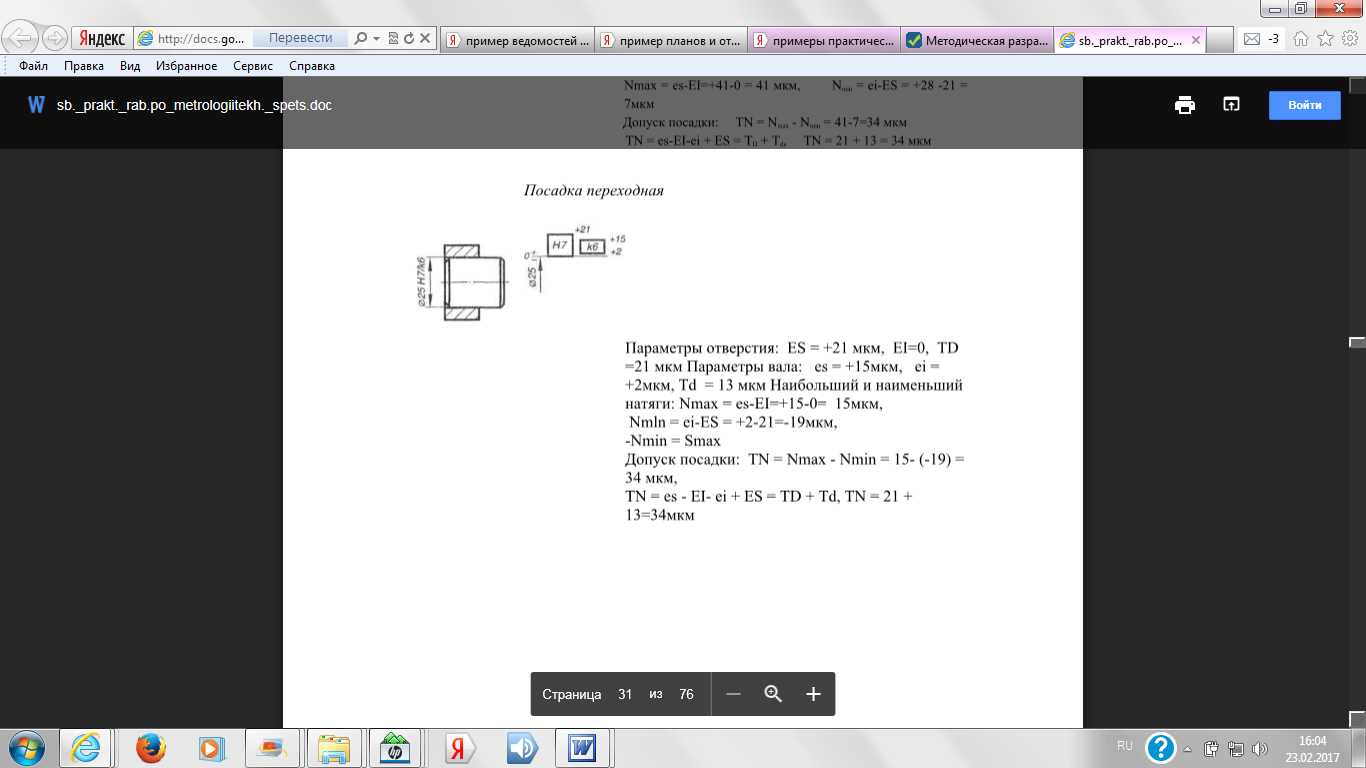

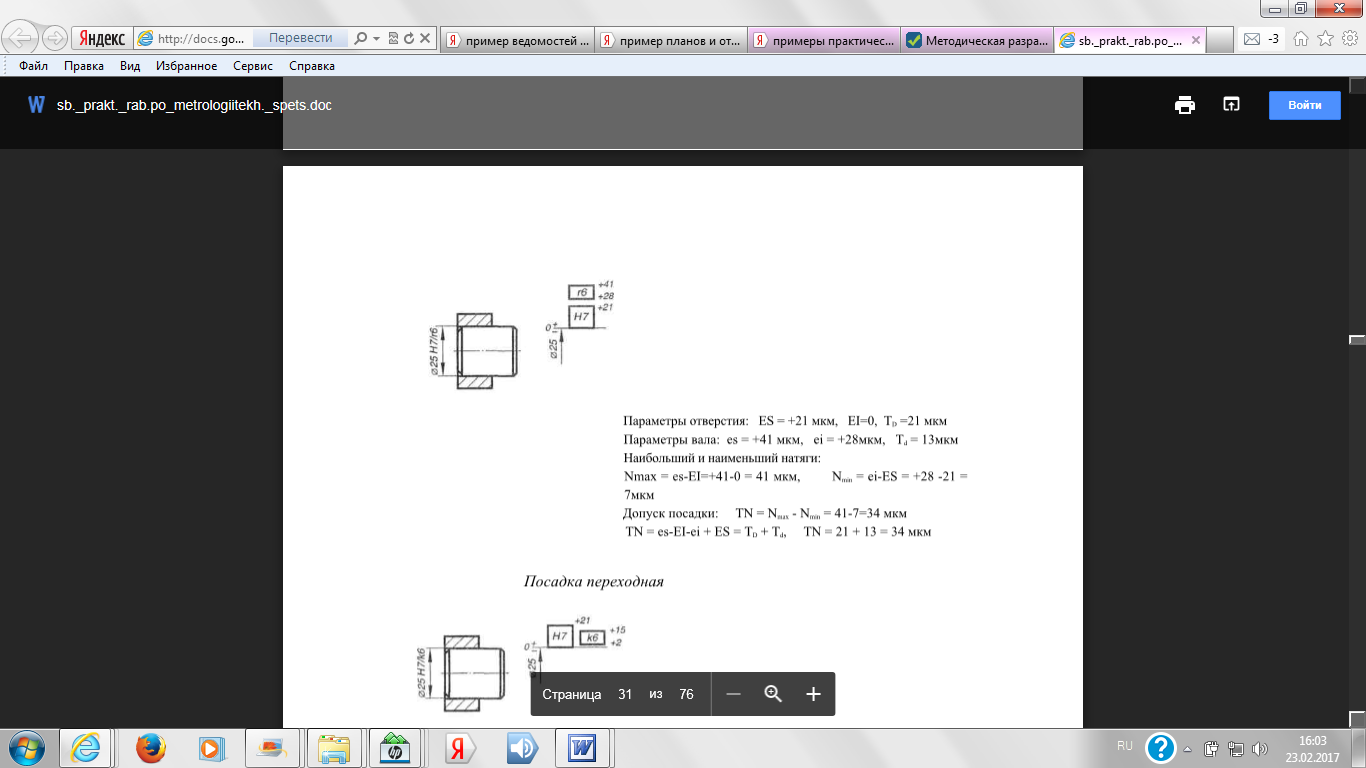

Для посадок с зазором рассчитывается Smax и Smin, с натягом – Nmax и Nmin, переходных посадок Nmax и Smax.

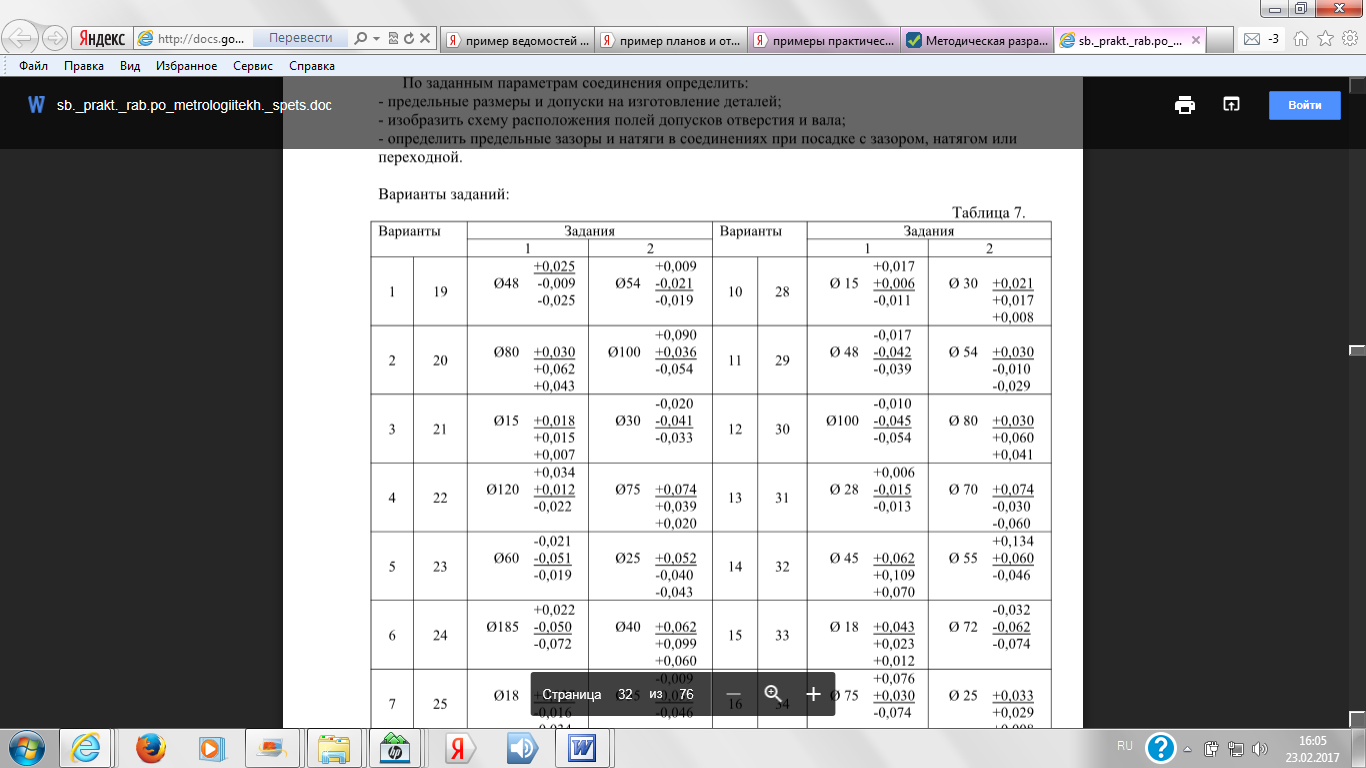

Исходные данные (задание):
Соединение поршневого пальца с поршнем и шатуном в двигателе внутреннего сгорания осуществляется по трем видам посадок: с зазором, с натягом и по переходной посадке.
По заданным параметрам соединения определить:
- предельные размеры и допуски на изготовление деталей; изобразить схему расположения полей допусков отверстия и вала; определить предельные зазоры и натяги в соединениях при посадке с зазором, натягом или переходной.
Порядок выполнения работы:
Работа выполняется повариантно. Для каждого варианта выполняется по два задания, в следующей последовательности:
- по записи задания определить параметры отверстия и вала: номинальный диаметр и предельные отклонения; по расчетным формулам рассчитать предельные размеры и допуски на изготовление деталей; изобразить схему расположения полей допусков отверстия и вала, указав все предельные показатели; по схеме расположения полей допусков определить посадку соединения и просчитать предельные зазоры и натяги в соединениях при посадке с зазором, натягом или переходной.
Подробно записать решение своего варианта по всем пунктам выполнения работы.
СПИСОК РЕКОМЕНДОВАННОЙ ЛИТЕРАТУРЫ
Основные источники:
1. Метрология, стандартизация и сертификация в машиностроении: электронный образовательный ресурс. М: ИЦ «Академия», 2013
Дополнительные источники:
1. Методика и практика стандартизации. изд. 3 доп. и прераб. М: Издательство стандартов, 1971
2. , , Метрология, стандартизация и сертификация в энергетике: учеб. пособие для студ. сред. проф. образования. М.: ИД «Академия», 2009
3. , , Метрология, стандартизация и сертификация: Учебник. Форум: ИНФРА. – М: 2004
