Миниатюрные многоканальные анализаторы MCA527microE и MCA527OEM для встраивания в аппаратуру Заказчика.
1. MCA527microE
MCA527microE является очень небольшим модулем многоканального анализатора для прямой интеграции в корпус детектора. Он предназначен для использования с NaI, LaBr, CsI, BGO и CdZnTe-детекторами, но он также подходит для других приложений, таких как нейтронные счетчики, вместе с предусилителем и источником высокого напряжения можно реализовать ультра компактный спектрометр. На основе этого анализатора изготавливаются MCA-527BASE многоканальные анализаторы, интегрированные в базу ФЭУ со встроенным источником питания ФЭУ, делителем и интерфейсами USB и Ethernet.

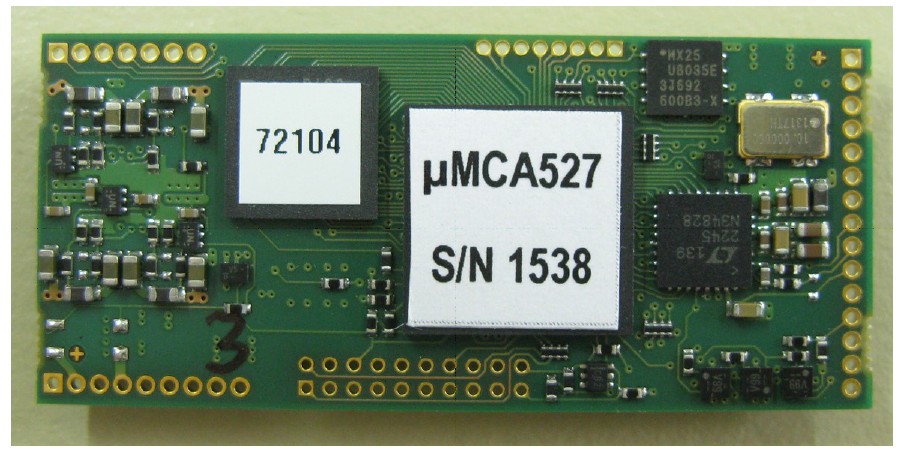

Внешний вид MCA527microE

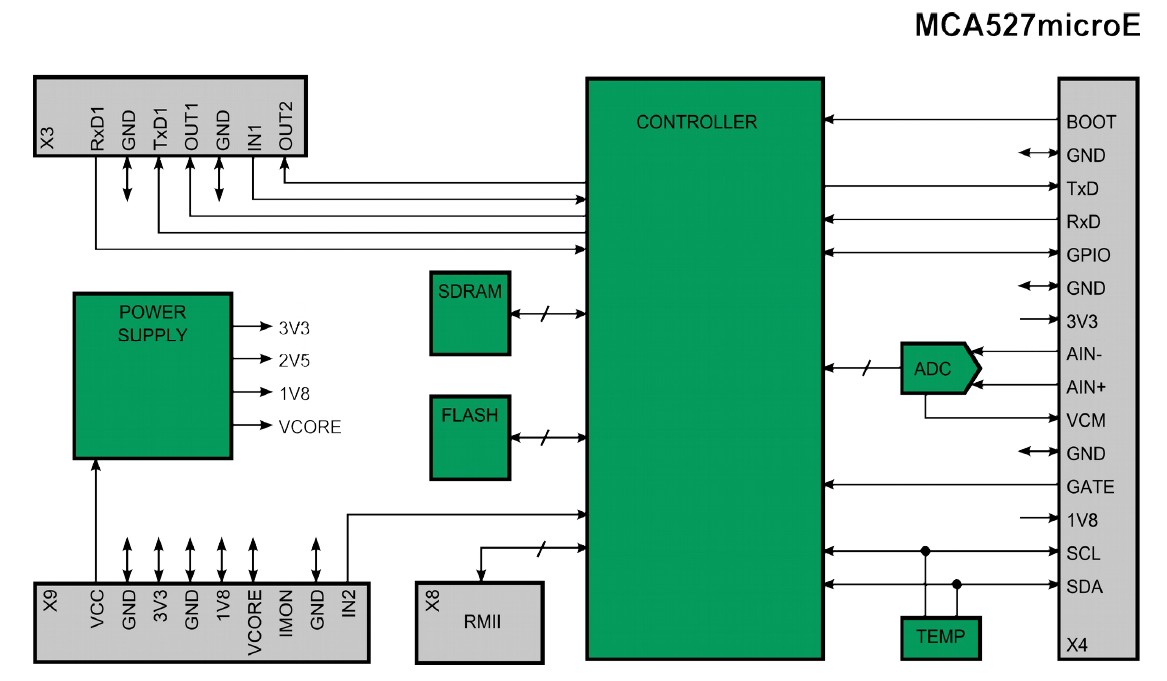

Архитектура MCA527microE
2. MCA527OEM

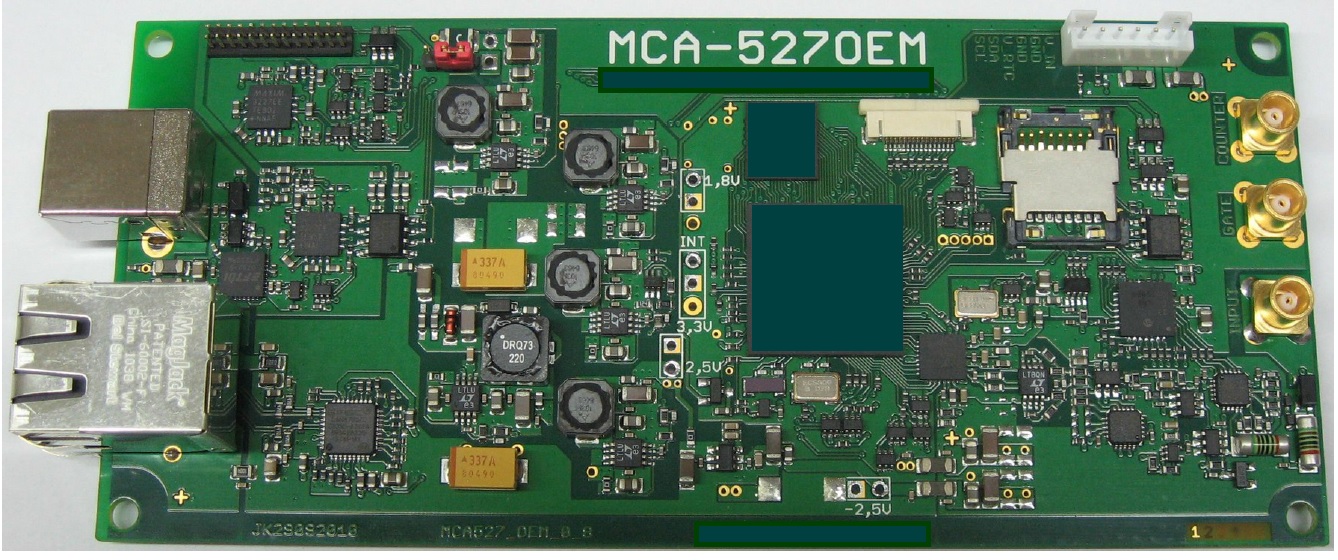

MCA527OEM является печатной платой многоканального амплитудного/временного анализатора высокой производительности на 2048 каналов. Она предназначена для использования с NaI, CZT, LaBr и другими гамма-детекторами с низким и средним разрешением. Анализ сигнала осуществляется с помощью цифрового процессора сигналов. Основные приложения - портальные мониторы, портативные устройства, идентификаторы и все другие задачи, где нужен OEM анализатор низкой стоимости, но размер не такой критический, что требуется миниатюрный MCA527micro.
Технические данные
Усилитель
Вход по постоянному току, смещение регулируется в зависимости от полярности входного сигнала. Линейность лучше, чем 0,1%. Диапазон входного напряжения ± 1,6 В
АЦП
14bit, 10 MSPs
Интегральная нелинейность <0,05%.
Температурная стабильность TK 50.
Цифровая обработка сигналов
Двойной дифференциальный фильтр триггер, специальный фильтр - медленный триггер для поддержки медленных сцинтилляционных детекторов, таких как как CsI или NaI. Режектор наложений, разрешения пар импульсов ~ 400нс.
Автоматическая и ручная регулировка порога срабатывания.
Время формирования регулируется в пределах 0,1 - 2 мкс.
Регулируемая плоская вершина Flat Top 0 - 15 мс. Максимальное количество каналов: 2K Дифференциальная нелинейность <1% для 2K разрешения при 1 мкс времени формирования. Восстановитель базовой линии.
Поле-ноль PZC регулировка, время затухания детектора от 40 мкс до 1 мс может быть скомпенсировано. Возможна стабилизация по выделенному пику (например, по K-40).
Прямой ввод: для анализа время cпада <40 мкс или Гауссовой формы сигналов.
Возможен режим осциллографа с отображением сигнала, в том числе фильтрованного основными фильтрами.
Режимы работы
PHA (импульсный анализ амплитуды), результат в виде гистограмма амплитуд импульсов,
MCS (многоканальное масштабирование): регистрирует количество отсчетов в последующие промежутки времени. Режим MCS позволяет получить PHA спектр параллельно с получением MCS.
Спектрометрическая производительность
Разрешение FWHM < 0,1% в 2K канала для тестового сигнала генератора. Пропускная способность > 100 000 имп/с в памяти на 150000 имп/с входной скорости и 0,2 мкс времени формирования и 1.4 мкс плоской вершине FlatTop.
Дополнительный вход счета детектора
Принимает ТТЛ (3,3; 5В), ширина импульса> 20 нс.
Источник Питания
3,2 ... 9В, около 0.7 Вт энергопотребления. Для работы USB и RS232 необходимо минимальное напряжение 4В.
Компьютерный интерфейс
Ethernet, USB, RS232 (до 3MBaud)
Конструктив
Печатная плата общей длиной 136 мм х 60 мм, с разъемами 140 мм.
Максимальная высота 18мм.
Вес: 48 г.
Разъемы:
• Миниатюрный типа коаксиальный MCX для гамма - и Счетный вход канала.
• Разъем RJ45 для подключения Ethernet.
• USB-B разъем для USB
• JST PH06 для питания.
Внешняя среда
Диапазон рабочих температур: -20 - +60 ° C. Влажность до 90% без конденсации
