Приложение 21
Технические характеристики спортивно-игрового оборудования в МДОУ детский сад №38
№ п/п | Наименование оборудования | Кол-во, шт. |
1 | Скамья на металлических ножках | 8 |
2 | Качалка на пружине двухместная в виде машины Джип | 1 |
3 | Песочница с крышкой | 6 |
4 | Песочница в виде кораблика | 1 |
5 | Домик беседка | 1 |
6 | Домик-лабиринт (4 секции) | 1 |
7 | Машина с горкой | 1 |
8 | Детский игровой комплекс в виде крепости | 2 |
9 | Детский игровой комплекс | 1 |
СКАМЬЯ НА МЕТАЛЛИЧЕСКИХ НОЖКАХ
Размеры не менее: 370-380 мм. * 1950-1960 мм. Высота 420-430 мм.
Материалы: окрашенный порошковыми красками в два слоя металл, дерево, двухкомпонентная полиуретановая краска.
Комплектация: скамья на металлическом каркасе с деревянным настилом из ошлифованного и грунтованного бруса хвойных пород, окрашенного двухкомпонентной полиуретановой краской.
Соответствует техническим условиям ТУ 528481-01-05229440-98, ТУ 536101-003-05229440-98
Характеристика материалов
Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием древесины:
- сосновая древесина - только отборная доска, подвергнутая специальной обработке и сушке до мебельной влажности. Древесина и защитные средства древесины - по ГОСТ 20022.0 и ГОСТ 20022.2 (п. 4.2.9 ГОСТ Р 52169-2003).
- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р 52169-2003). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).
Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р 52169-2003).
- лакокрасочные покрытия полиуретановые, предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.

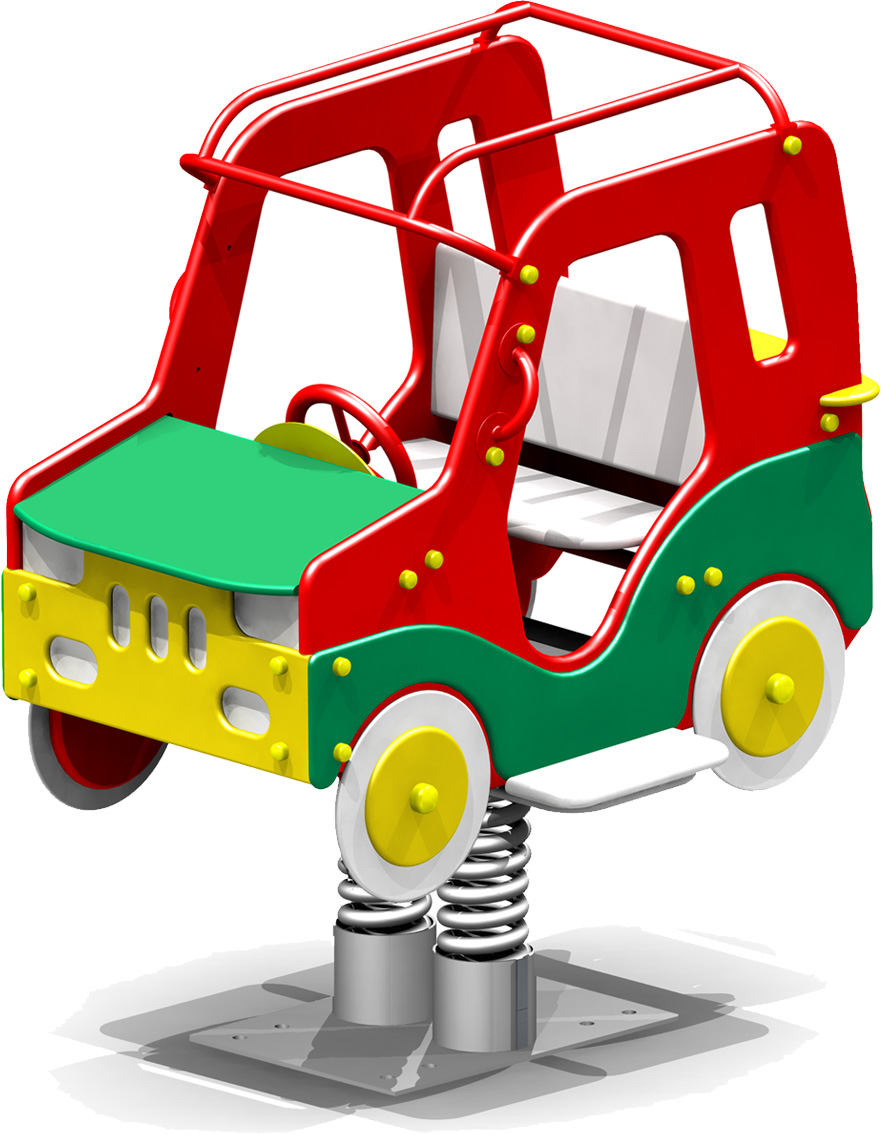

КАЧАЛКА НА ПРУЖИНЕ ДВУХМЕСТНАЯ В ВИДЕ МАШИНЫ ДЖИП
Качалка на пружине предназначена для развития координации движения в пространстве у детей от 3 до 8 лет
Размер не менее 1200-1300 мм. * 850-900 мм.
Высота от уровня земли до сидения 540-545 мм.
Качалка на пружине представляет собой конструкцию из каркаса качалки и двух оцинкованных пружин-рессор, обеспечивающих при качании движение ребенка (детей) в нескольких плоскостях. Качалка оборудована двумя металлическими поручнями красного цвета (размер сечения поручней в любом направлении не более 30 мм. (п. 5.8 ГОСТ Р 52299-2004)), металлическим рулем красного цвета, металлическим каркасом крыши красного цвета, сиденьем со спинкой, боковыми стенками, передней и задней частью в виде автомобиля желто-красно-зеленого цвета, металлической перекладиной для ног красного цвета, двумя фанерными подножками (подножки прочно закреплены и исключают возможность вращения и демонтажа без применения инструмента). Оцинкованные пружины-рессоры для большей прочности дополнены с двух сторон оцинкованными стаканами. Для установки качалки на пружине требуется каркас для его последующего бетонирования или бетонный фундамент. Детализация узлов конструкции выражена фигурными фанерными вставками разного цвета. Радиусы всех углов, кромок и других изменений профиля качалки не менее 20 мм. (п. 5.9 ГОСТ Р 52299-2004) Диаметр круглых отверстий в твердых элементах конструкций не менее 130 и не более 230 мм (п. 4.3.23.2 ГОСТ Р 52169-2003). Для предотвращения застревания расстояние между нижней точкой подвижного элемента качалки и поверхностью игровой площадки должно быть не менее 230 мм. или применено демпфирование (п. 5.10 ГОСТ Р 52299-2004). Ширина зазоров в элементах конструкции оборудования, размеры которых изменяются в процессе эксплуатации (между витками пружины в качалке), должна быть не менее 12 мм при любом положении элементов конструкции (п. 4.3.23.5 ГОСТ Р 52169-2003).
Конструкция качалки должна соответствовать требованиям безопасности и/или мерам защиты по ГОСТ Р 52169-2003, ГОСТ Р 52299-2004, антивандальное, иметь санитарно-эпидемиологическое заключение и паспорт изделия.
Характеристика материалов
Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием древесины:
- березовая фанера (водостойкая, шлифованная), толщина несущих и огражденных фанерных элементов не менее 24 мм. Все фанерные детали выполнены из шлифованной фанеры, скругленной и отшлифованной по торцевым срезам для обеспечения безопасности и увеличения срока службы. Фанера по ГОСТ 3916.1 и ГОСТ 3916.2 стойкая к атмосферным воздействиям (п. 4.2.10 ГОСТ Р 52169-2003).
- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р 52169-2003). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).
Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р 52169-2003).
- пластик яркий, однородный, надежный и устойчивый к внешней среде (по технологии «литье под давлением» или «роторное формование»).
- лакокрасочные покрытия полиуретановые, предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.

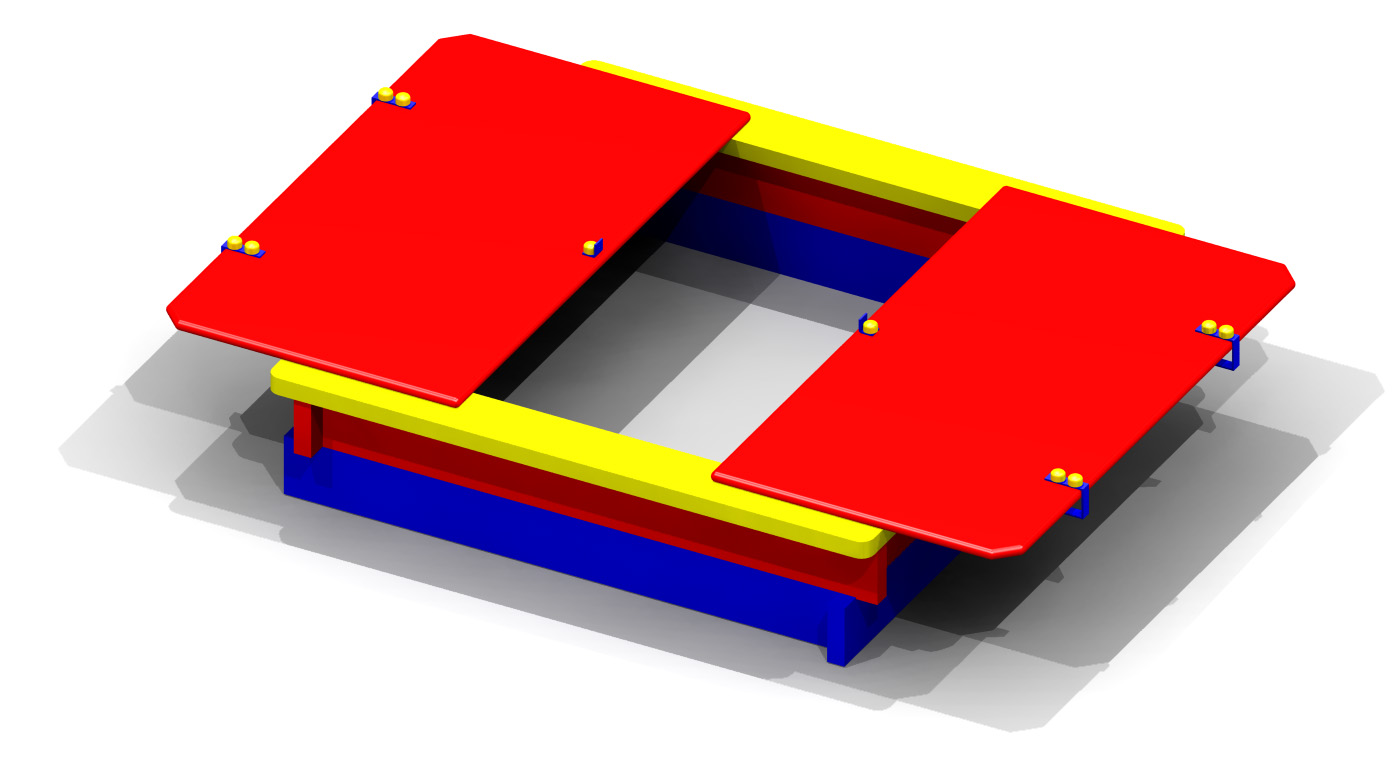

ПЕСОЧНИЦА С КРЫШКОЙ
Песочница предназначена для детей от 1 года | |
Размеры не менее 1400-1410 мм. * 1400-1410 мм. |
Максимальная высота 300-310 мм.
Комплектация: Конструкция состоит из бортовых досок (8 шт.), соединенных металлическими уголками, и накрывочных досок (4 шт.), концы металлических уголков подлежат бетонированию. Крышка состоит из двух прямоугольных фанерных элементов, которые крепятся к песочнице при помощи четырех кронштейнов, между собой могут соединяться металлическими скобами. Углы и края любой доступной для детей части оборудования должны быть закруглены. Минимальный радиус закругления 3 мм. (п. 4.3.11 ГОСТ Р 52169-2003). Угол между стенками V-образных зазоров и щелей должен быть не менее 60°. Крепление элементов оборудования должно исключать возможность их демонтажа без применения инструментов (п. 4.3.13 ГОСТ Р 52169-2003). Для предотвращения застревания одежды (элементов одежды) применяют прокладки или специальные уплотнения.
Изделие должно соответствовать ГОСТ 52169-2003, ГОСТ 52301-2004, антивандальное, иметь санитарно-эпидемиологическое заключение и паспорт изделия.
Характеристика материалов
Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием древесины:
- сосновая древесина - только отборная доска, подвергнутая специальной обработке и сушке до мебельной влажности. Древесина и защитные средства древесины - по ГОСТ 20022.0 и ГОСТ 20022.2 (п. 4.2.9 ГОСТ Р 52169-2003).
- березовая фанера (водостойкая, шлифованная), толщина несущих и огражденных фанерных элементов не менее 24 мм. Все фанерные детали выполнены из шлифованной фанеры, скругленной и отшлифованной по торцевым срезам для обеспечения безопасности и увеличения срока службы. Фанера по ГОСТ 3916.1 и ГОСТ 3916.2 стойкая к атмосферным воздействиям (п. 4.2.10 ГОСТ Р 52169-2003).
- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р 52169-2003). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).
Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р 52169-2003).
- пластик яркий, однородный, надежный и устойчивый к внешней среде (по технологии «литье под давлением» или «роторное формование»).
- лакокрасочные покрытия полиуретановые, предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.
ПЕСОЧНИЦА В ВИДЕ КОРАБЛИКА
Песочница предназначена для детей от 3 до 6 лет
Размеры не менее 1910-1920 мм. * 3580-3590 мм.
Высота песочницы 2100-2150 мм.
Комплектация: Конструкция на клееных из бруса стойках (10 шт.), в сечении не менее 100 * 100 мм. Верхняя часть стойки должна быть закрыта пластиковой заглушкой, а заканчиваться стойка должна стальной, оцинкованной закладной деталью, длиной 300 мм. Конструкция оборудована фанерными элементами, стилизованные под кораблик – крышей, бортами, килем, трубой, штурвалом, флажком, фанерными сиденьями с ребрами жесткости. Углы и края любой доступной для детей части оборудования должны быть закруглены. Минимальный радиус закругления 3 мм. (п. 4.3.11 ГОСТ Р 52169-2003). Угол между стенками V-образных зазоров и щелей должен быть не менее 60°. Крепление элементов оборудования должно исключать возможность их демонтажа без применения инструментов (п. 4.3.13 ГОСТ Р 52169-2003). Для предотвращения застревания одежды (элементов одежды) применяют прокладки или специальные уплотнения.
Изделие должно соответствовать ГОСТ Р 52169-2003, ГОСТ Р 52301-2004, антивандальное, иметь санитарно-эпидемиологическое заключение и паспорт изделия.
Характеристика материалов
Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием древесины:
- сосновая древесина - только отборная доска, подвергнутая специальной обработке и сушке до мебельной влажности. Для придания особой прочности несущим конструкциям использовать технологию склейки под прессом нескольких слоев древесины. Толщина несущих стоек из клееного соснового бруса – не менее 100 * 100 мм.
Древесина и защитные средства древесины - по ГОСТ 20022.0 и ГОСТ 20022.2 (п. 4.2.9 ГОСТ Р 52169-2003).
- березовая фанера (водостойкая, шлифованная), толщина несущих и огражденных фанерных элементов не менее 24 мм. Все фанерные детали выполнены из шлифованной фанеры, скругленной и отшлифованной по торцевым срезам для обеспечения безопасности и увеличения срока службы. Фанера по ГОСТ 3916.1 и ГОСТ 3916.2 стойкая к атмосферным воздействиям (п. 4.2.10 ГОСТ Р 52169-2003).
- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы быть гладкими (п. 4.3.10 ГОСТ Р 52169-2003). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).
Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р 52169-2003).
- лакокрасочные покрытия полиуретановые, предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.
- в целях предотвращения гниения все опорные столбы устанавливаются на стальные оцинкованные подпятники, которые при монтаже бетонируются для увеличения жесткости конструкции.
- пластик яркий, однородный, надежный и устойчивый к внешней среде (по технологии «литье под давлением» или «роторное формование»).

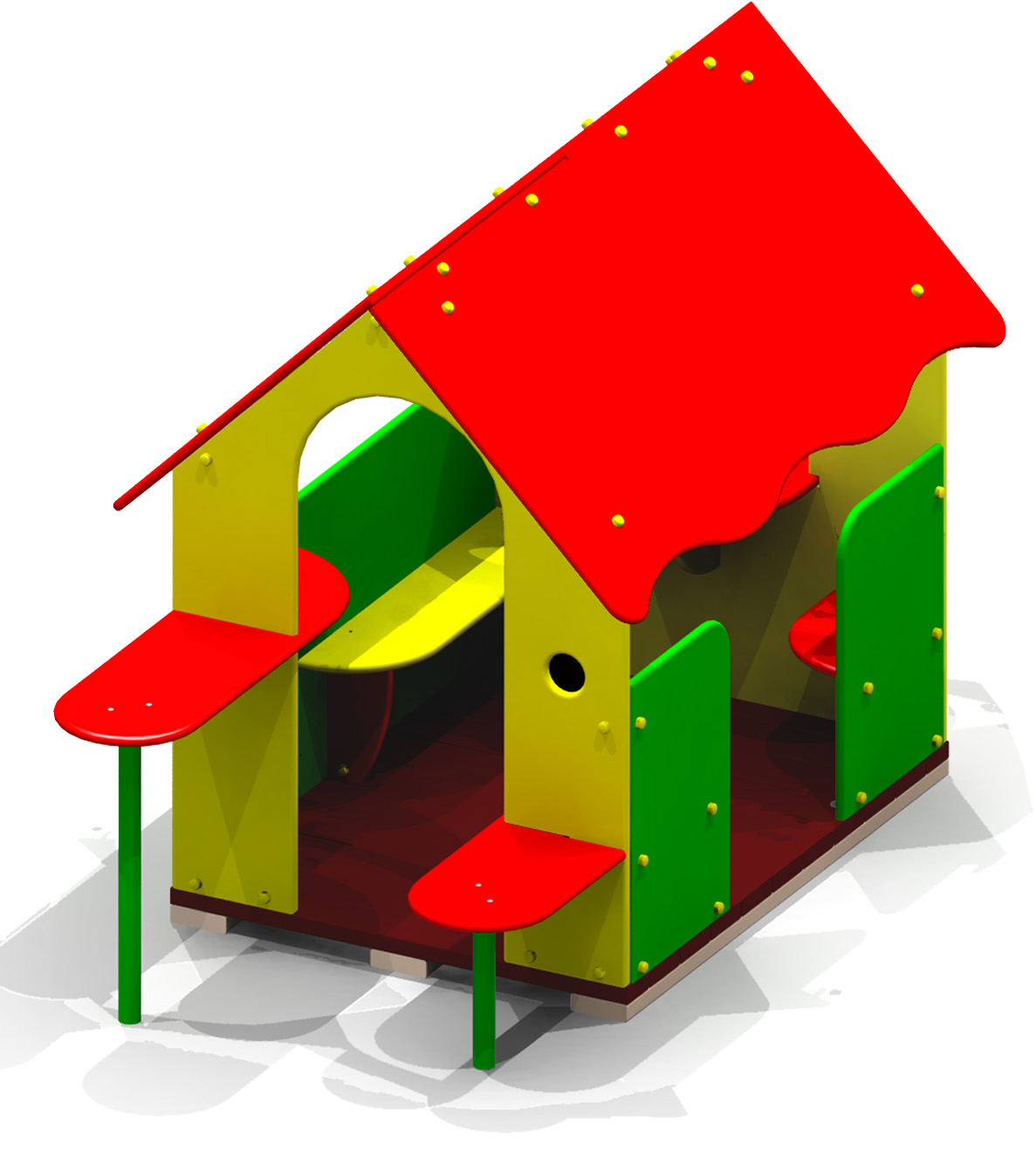

ДОМИК-БЕСЕДКА
Предназначена для детей от 2 до 6 лет
Размеры не менее 1290-1300 * 2285-2300 мм. |
Максимальная высота 1630-1660 мм. |
Комплектация: Конструкция в виде домика состоит из фанерных стен, крыши и ламинированного фанерного пола, который крепится на оцинкованных закладных стойках, подлежащих последующему бетонированию. Домик оборудован тремя скамьями с ребром жесткости под сиденьем, двумя столиками – одним круглым с ребром жесткости под столешницей и одним длинным на опорной стойке.
Диаметр круглых отверстий в твердых элементах конструкций должен быть не менее 130 и не более 230 мм. (п. 4.3.23.2 ГОСТ Р 52169-2003). Углы и края любой доступной для детей части оборудования должны быть закруглены. Минимальный радиус закругления 3 мм. (п. 4.3.11 ГОСТ Р 52169-2003). Угол между стенками V-образных зазоров и щелей должен быть не менее 60°. Крепление элементов оборудования должно исключать возможность их демонтажа без применения инструментов (п. 4.3.13 ГОСТ Р 52169-2003). Для предотвращения застревания одежды (элементов одежды) применяют прокладки или специальные уплотнения. Горизонтальные поверхности, предназначенные для ходьбы, должны иметь зазоры шириной не более 30 мм. (п. 4.3.23.4 ГОСТ Р 52169-2003).
Изделие должно соответствовать ГОСТ 52169-2003, ГОСТ 52301-2004, антивандальное, иметь санитарно-эпидемиологическое заключение и паспорт изделия.
Характеристика материалов
Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием древесины:
- березовая фанера (водостойкая, шлифованная), толщина несущих и огражденных фанерных элементов не менее 24 мм. Все фанерные детали выполнены из шлифованной фанеры, скругленной и отшлифованной по торцевым срезам для обеспечения безопасности и увеличения срока службы. Фанера по ГОСТ 3916.1 и ГОСТ 3916.2 стойкая к атмосферным воздействиям (п. 4.2.10 ГОСТ Р 52169-2003).
- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р 52169-2003). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).
Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р 52169-2003).
- пластик яркий, однородный, надежный и устойчивый к внешней среде (по технологии «литье под давлением» или «роторное формование»).
- лакокрасочные покрытия полиуретановые, предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.

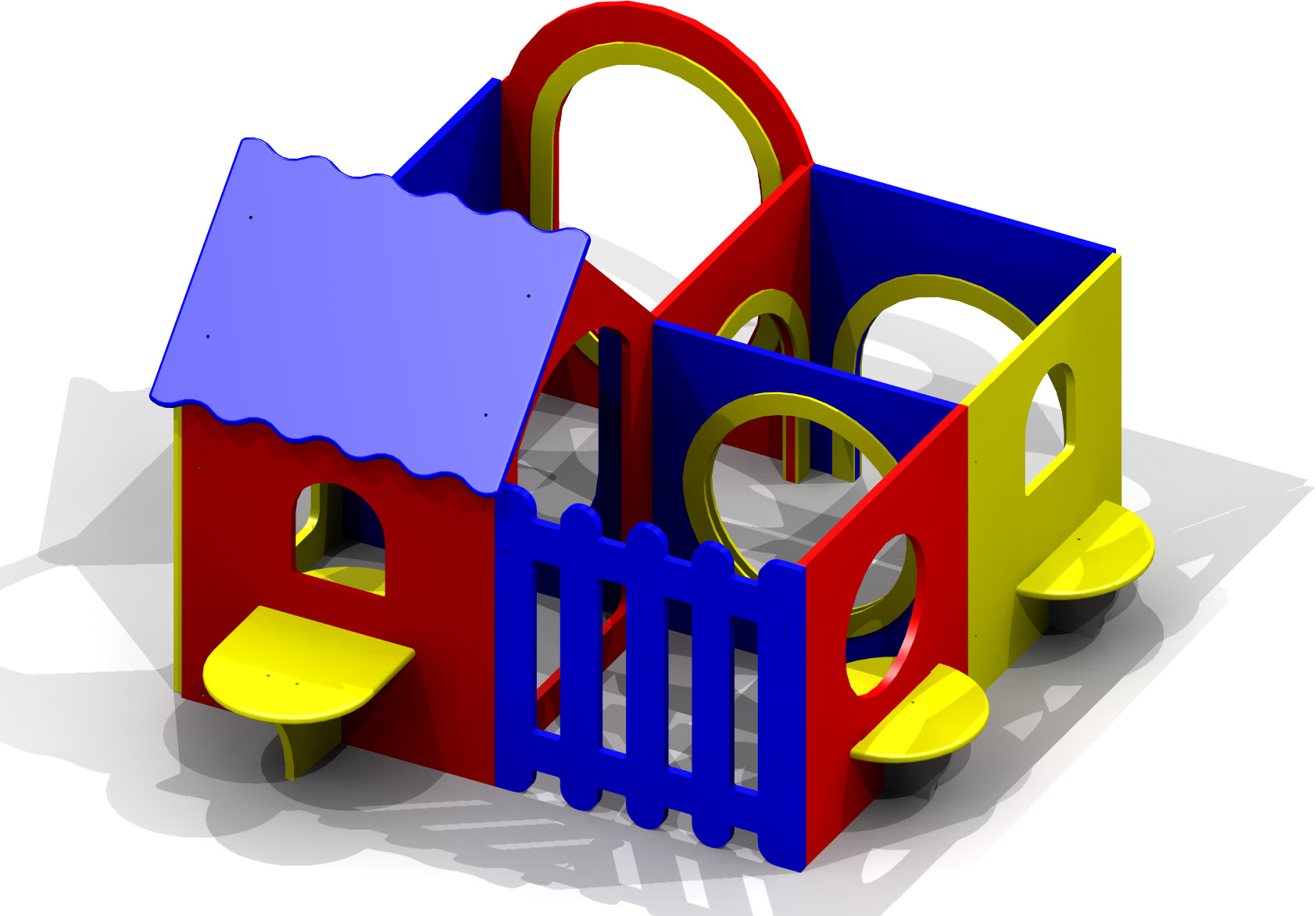

ДОМИК-ЛАБИРИНТ 4 СЕКЦИИ
Предназначена для детей от 2 до 6 лет
Размеры не менее 2150-2200 * 1980-2000 мм. |
Максимальная высота 1320-1330 мм. |
Изделие представляет собой модульную конструкцию из игровых и развивающих элементов.
Комплектация: Конструкция в виде домика-лабиринта представляет собой конструкцию из четырех секции состоящих из фанерных стен и крыши на одной из секций. Домик оборудован шестью скамьями с ребром жесткости под сиденьем.
Углы и края любой доступной для детей части оборудования должны быть закруглены. Минимальный радиус закругления 3 мм. (п. 4.3.11 ГОСТ Р 52169-2003). Угол между стенками V-образных зазоров и щелей должен быть не менее 60°. Крепление элементов оборудования должно исключать возможность их демонтажа без применения инструментов (п. 4.3.13 ГОСТ Р 52169-2003). Для предотвращения застревания одежды (элементов одежды) применяют прокладки или специальные уплотнения.
Изделие должно соответствовать ГОСТ 52169-2003, ГОСТ 52301-2004, антивандальное, иметь санитарно-эпидемиологическое заключение и паспорт изделия.
Характеристика материалов
Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием древесины:
- березовая фанера (водостойкая, шлифованная), толщина несущих и огражденных фанерных элементов не менее 24 мм. Все фанерные детали выполнены из шлифованной фанеры, скругленной и отшлифованной по торцевым срезам для обеспечения безопасности и увеличения срока службы. Фанера по ГОСТ 3916.1 и ГОСТ 3916.2 стойкая к атмосферным воздействиям (п. 4.2.10 ГОСТ Р 52169-2003).
- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р 52169-2003). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).
Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р 52169-2003).
- пластик яркий, однородный, надежный и устойчивый к внешней среде (по технологии «литье под давлением» или «роторное формование»).
- лакокрасочные покрытия полиуретановые, предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.

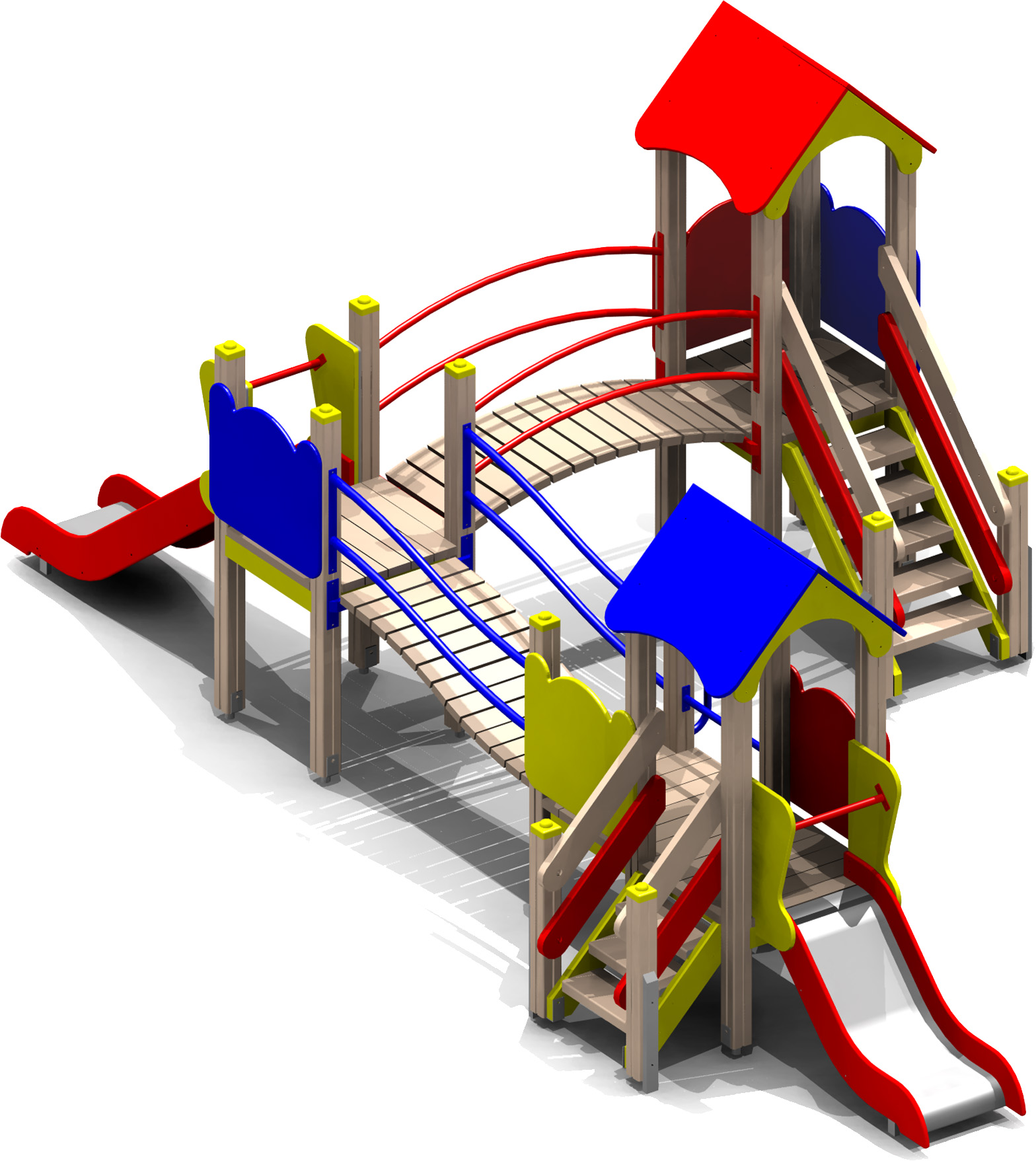

ДЕТСКИЙ ИГРОВОЙ КОМПЛЕКС
Детский игровой комплекс предназначен для детей от 3 до 6 лет
Размеры площадки не менее 3730-3740 * 6760-6770 мм.
Высота от уровня земли до отметки купола башни 2610-2620 мм.
Детский игровой комплекс представляет собой модульную конструкцию из игровых и развивающих элементов
Комплектация: Детский игровой комплекс на клееных из бруса стойках (18 штук), в сечении не менее 100 * 100 мм. Верхняя часть стойки должна быть закрыта пластиковой заглушкой, заканчиваться стойка должна стальной, оцинкованной закладной деталью, длиной 500 мм. Комплекс оборудован горкой Н=0,6 м и горкой Н=0,9 м, двумя лестницами (высотой 0,6 м. и 0,9 м.), тремя деревянными площадками, двумя фанерными куполами, радиальным мостом длиной 1,5 м. и волнообразным мостом длиной 1,5 м.
Площадки и лестницы оборудованы защитными фанерными экранами (перилами) высотой не менее 0,6 м. Мосты-переходы оборудованы защитными металлическими перилами, окрашенными двумя слоями порошковой краски.
Каркас горок выполнен из профильной трубы сечением не менее 50 * 25 мм. Скат горок изготовлен из единого листа, нержавеющей стали, толщиной 1,5 мм. Борта и поручни горок выполнены из влагостойкой фанеры толщиной не менее 24 мм. Все горки имеет стартовую площадку, полосу скольжения и полосу торможения. Все стартовые площадки закрыта с двух сторон фанерными экранами и оборудована защитным поручнем-ограничителем. Ширина стартового участка равна ширине участка скольжения и составляет не менее 480 мм. (п. 5.3.3 ГОСТ Р 52168-2003). Верхний край бортиков стартового участка сплошной от начала стартового участка до начала бортиков участка скольжения (п. 5.3.5.1 ГОСТ Р 52168-2003). Высота бортиков стартового участка не менее 700 мм (п. 5.3.5.3 ГОСТ Р 52168-2003). Горка оборудована ограничительными бортиками по всей длине ската, изготовленными из влагостойкой шлифованной фанеры высотой не менее 14 см. от поверхности ската.
Радиус закругления при любом изменении угла верхней части бортика не менее 500 мм (п. 5.3.5.3 ГОСТ Р 52168-2003). Средний угол наклона участка скольжения не должен превышать 40°. Максимальный угол наклона отдельного элемента участка скольжения не должен превышать 60° (п. 5.4.1 ГОСТ Р 52168-2003). Радиус закругления краев бортиков должен быть не менее 3 мм, или края бортиков должны быть оснащены защитными средствами, не допускающими травмирование детей во время игры (п. 5.6. ГОСТ Р 52168-2003).
Углы и края любой доступной для детей части оборудования должны быть закруглены. Минимальный радиус закругления 3 мм. (п. 4.3.11 ГОСТ Р 52169-2003). Угол между стенками V-образных зазоров и щелей должен быть не менее 60°. Крепление элементов оборудования должно исключать возможность их демонтажа без применения инструментов (п. 4.3.13 ГОСТ Р 52169-2003). Для предотвращения застревания одежды (элементов одежды) применяют прокладки или специальные уплотнения.
Изделие должно соответствовать ГОСТ 52168-2003, ГОСТ 52169-2003, ГОСТ 52301-2004, антивандальное, иметь санитарно-эпидемиологическое заключение и паспорт изделия.
Характеристика материалов
Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием древесины:
- сосновая древесина - только отборная доска, подвергнутая специальной обработке и сушке до мебельной влажности. Для придания особой прочности несущим конструкциям использовать технологию склейки под прессом нескольких слоев древесины. Толщина несущих стоек из клееного соснового бруса – не менее 100 * 100 мм. Для увеличения жесткости конструкций в опорных столбах должны быть сделаны специальные запилы, куда потом будут закреплены прогоны полов, изнутри зафиксированные специальными оцинкованными уголками. Древесина и защитные средства древесины - по ГОСТ 20022.0 и ГОСТ 20022.2 (п. 4.2.9 ГОСТ Р 52169-2003).
- березовая фанера (водостойкая, шлифованная), толщина несущих и огражденных фанерных элементов не менее 24 мм. Все фанерные детали выполнены из шлифованной фанеры, скругленной и отшлифованной по торцевым срезам для обеспечения безопасности и увеличения срока службы. Фанера по ГОСТ 3916.1 и ГОСТ 3916.2 стойкая к атмосферным воздействиям (п. 4.2.10 ГОСТ Р 52169-2003).
- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р 52169-2003). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).
Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р 52169-2003).
- пластик яркий, однородный, надежный и устойчивый к внешней среде (по технологии «литье под давлением» или «роторное формование»).
- лакокрасочные покрытия полиуретановые, предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.
- в целях предотвращения гниения все опорные столбы устанавливаются на стальные оцинкованные подпятники, которые при монтаже бетонируются для увеличения жесткости конструкции.
- для предотвращения скольжения все ступеньки лестниц сделаны из клееных конструкций, верх ступеньки покрыт специальной влагостойкой шершавой фанерой.

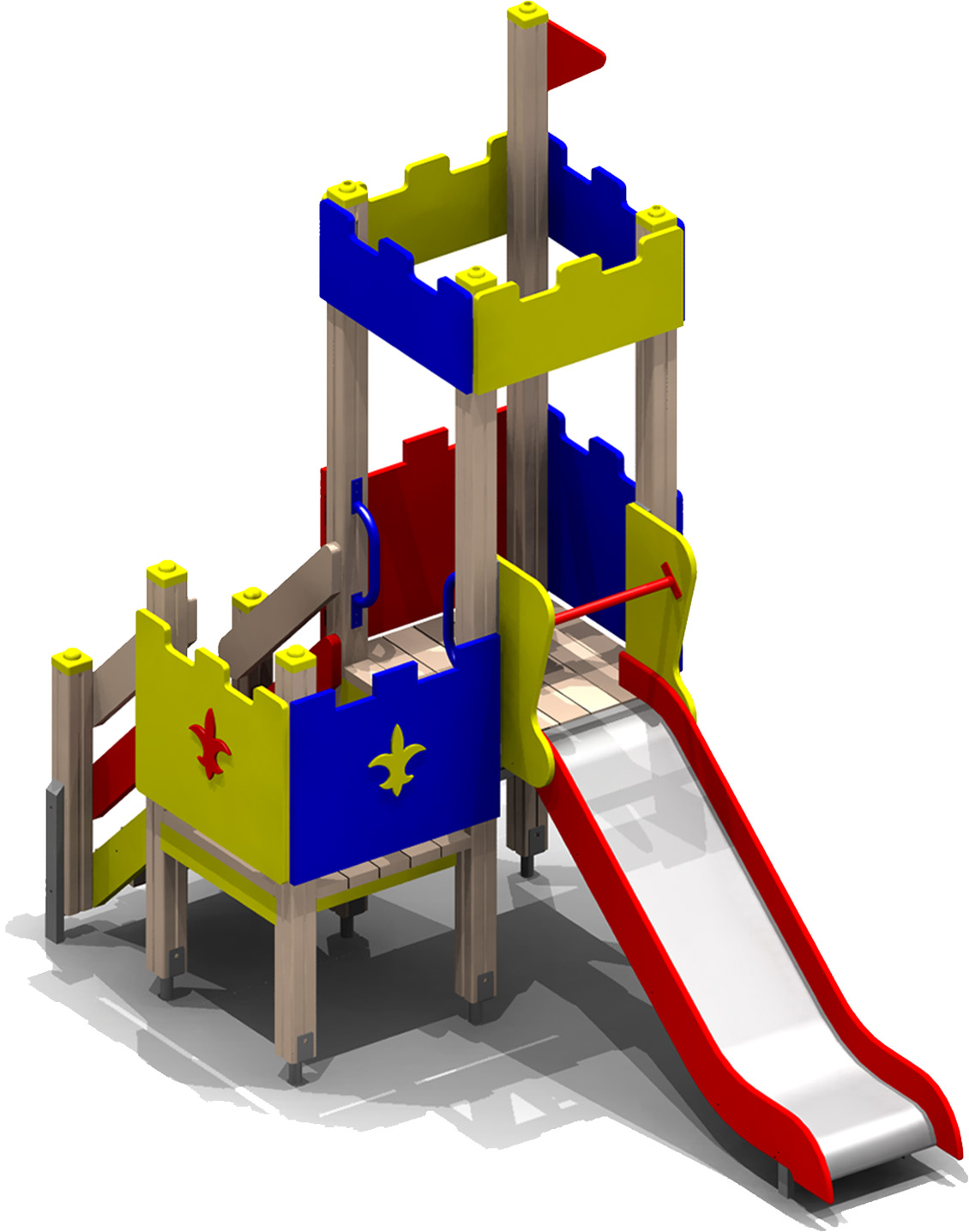

ДЕТСКИЙ ИГРОВОЙ КОМПЛЕКС В ВИДЕ КРЕПОСТИ
Детский игровой комплекс предназначен для детей и подростков от 7 до 12 лет.
Размеры площадки не менее 3200-3210 * 1600-1610 мм.
Максимальная высота от уровня земли 3120-3130 мм.
Высота от уровня земли до отметки площадок 0,6 : 0,9 м.
Детский игровой комплекс представляет собой модульную конструкцию из игровых и развивающих элементов.
Комплектация: Детский игровой комплекс на клееных из бруса стойках (8 штук), в сечении не менее 100 * 100 мм. Верхняя часть стойки должна быть закрыта пластиковой заглушкой, а заканчиваться стойка должна стальной, оцинкованной закладной деталью, длиной 500 мм. Комплекс оборудован горкой Н=0,9 м, двумя деревянными площадками и одной деревянной лестницей.
Каркас горки выполнен из профильной трубы сечением не менее 50 * 25 мм. Скат горки изготовлен из единого листа, нержавеющей стали, толщиной 1,5 мм. Борта и поручни горки выполнены из влагостойкой фанеры толщиной не менее 24 мм. Горка имеет стартовую площадку, полосу скольжения и полосу торможения. Стартовая площадка закрыта с двух сторон фанерными экранами и оборудована защитным поручнем-ограничителем. Ширина стартового участка равна ширине участка скольжения и составляет не менее 480 мм. (п. 5.3.3 ГОСТ Р 52168-2003). Верхний край бортиков стартового участка сплошной от начала стартового участка до начала бортиков участка скольжения (п. 5.3.5.1 ГОСТ Р 52168-2003). Высота бортиков стартового участка не менее 700 мм (п. 5.3.5.3 ГОСТ Р 52168-2003). Горка оборудована ограничительными бортиками по всей длине ската, изготовленными из влагостойкой шлифованной фанеры высотой не менее 14 см. от поверхности ската.
Радиус закругления при любом изменении угла верхней части бортика не менее 500 мм (п. 5.3.5.3 ГОСТ Р 52168-2003). Средний угол наклона участка скольжения не должен превышать 40°. Максимальный угол наклона отдельного элемента участка скольжения не должен превышать 60° (п. 5.4.1 ГОСТ Р 52168-2003). Радиус закругления краев бортиков должен быть не менее 3 мм, или края бортиков должны быть оснащены защитными средствами, не допускающими травмирование детей во время игры (п. 5.6. ГОСТ Р 52168-2003).
Все площадки и лестница оборудованы защитными фанерными экранами (перилами) высотой не менее 0,6 м.
Углы и края любой доступной для детей части оборудования должны быть закруглены. Минимальный радиус закругления 3 мм. (п. 4.3.11 ГОСТ Р 52169-2003). Угол между стенками V-образных зазоров и щелей должен быть не менее 60°. Крепление элементов оборудования должно исключать возможность их демонтажа без применения инструментов (п. 4.3.13 ГОСТ Р 52169-2003). Для предотвращения застревания одежды (элементов одежды) применяют прокладки или специальные уплотнения.
Изделие должно соответствовать ГОСТ 52168-2003, ГОСТ 52169-2003, ГОСТ 52301-2004 антивандальное, иметь санитарно-эпидемиологическое заключение и паспорт изделия.
Характеристика материалов
Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием древесины:
- сосновая древесина - только отборная доска, подвергнутая специальной обработке и сушке до мебельной влажности. Для придания особой прочности несущим конструкциям использовать технологию склейки под прессом нескольких слоев древесины. Толщина несущих стоек из клееного соснового бруса – не менее 100 * 100 мм. Для увеличения жесткости конструкций в опорных столбах должны быть сделаны специальные запилы, куда потом будут закреплены прогоны полов, изнутри зафиксированные специальными оцинкованными уголками. Древесина и защитные средства древесины - по ГОСТ 20022.0 и ГОСТ 20022.2 (п. 4.2.9 ГОСТ Р 52169-2003).
- березовая фанера (водостойкая, шлифованная), толщина несущих и огражденных фанерных элементов не менее 24 мм. Все фанерные детали выполнены из шлифованной фанеры, скругленной и отшлифованной по торцевым срезам для обеспечения безопасности и увеличения срока службы. Фанера по ГОСТ 3916.1 и ГОСТ 3916.2 стойкая к атмосферным воздействиям (п. 4.2.10 ГОСТ Р 52169-2003).
- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р 52169-2003). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).
Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р 52169-2003).
- пластик яркий, однородный, надежный и устойчивый к внешней среде (по технологии «литье под давлением» или «роторное формование»).
- лакокрасочные покрытия полиуретановые, предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.
- в целях предотвращения гниения все опорные столбы устанавливаются на стальные оцинкованные подпятники, которые при монтаже бетонируются для увеличения жесткости конструкции.
- для предотвращения скольжения все ступеньки лестниц сделаны из клееных конструкций, верх ступеньки покрыт специальной влагостойкой шершавой фанерой.

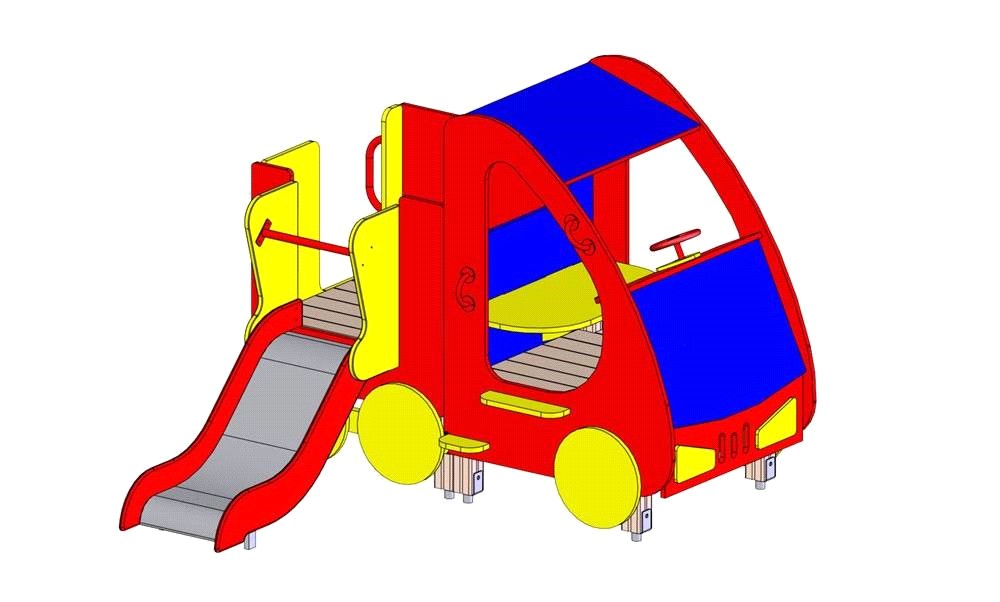

МАШИНКА С ГОРКОЙ
Предназначена для детей от 3 до 6 лет
Размеры площадки не менее 2360-2370 * 2370-2380 мм.
Максимальная высота от уровня земли 1790-1800 мм.
Высота от уровня земли до отметки площадки 600 мм.
Изделие представляет собой модульную конструкцию из игровых и развивающих элементов.
Комплектация: Конструкция, стилизованная под грузовую машину, на клееных из бруса стойках (8 шт.), в сечении не менее 100 * 100 мм. Верхняя часть стойки должна быть закрыта пластиковой заглушкой, а заканчиваться стойка должна стальной, оцинкованной закладной деталью, длиной 500 мм. Комплекс оборудован горкой Н=0,6 м., двумя деревянными площадками, фанерной крышей над одной из площадок (кабины).
Каркас горки выполнен из профильной трубы сечением не менее 50 * 25 мм. Скат горки изготовлен из единого листа, нержавеющей стали, толщиной 1,5 мм. Борта и поручни горки выполнены из влагостойкой фанеры толщиной не менее 24 мм. Горка имеет стартовую площадку, полосу скольжения и полосу торможения. Стартовая площадка закрыта с двух сторон фанерными экранами и оборудована защитным поручнем-ограничителем. Ширина стартового участка равна ширине участка скольжения и составляет не менее 480 мм. (п. 5.3.3 ГОСТ Р 52168-2003). Верхний край бортиков стартового участка сплошной от начала стартового участка до начала бортиков участка скольжения (п. 5.3.5.1 ГОСТ Р 52168-2003). Высота бортиков стартового участка не менее 700 мм (п. 5.3.5.3 ГОСТ Р 52168-2003). Горка оборудована ограничительными бортиками по всей длине ската, изготовленными из влагостойкой шлифованной фанеры высотой не менее 14 см. от поверхности ската.
Радиус закругления при любом изменении угла верхней части бортика не менее 500 мм (п. 5.3.5.3 ГОСТ Р 52168-2003). Средний угол наклона участка скольжения не должен превышать 40°. Максимальный угол наклона отдельного элемента участка скольжения не должен превышать 60° (п. 5.4.1 ГОСТ Р 52168-2003). Радиус закругления краев бортиков должен быть не менее 3 мм, или края бортиков должны быть оснащены защитными средствами, не допускающими травмирование детей во время игры (п. 5.6. ГОСТ Р 52168-2003).
Место входа на открытую площадку (кузов) оборудовано двумя металлическими поручнями, окрашенными двумя слоями красной порошковой краски и фанерной стенкой. Входы в кабину оборудованы фанерными ступеньками (по 2 штуки с каждой стороны) и металлическими поручнями (по 2 штуки с каждой стороны), окрашенными двумя слоями красной порошковой краски. Внутри крытой площадки «кабины» оборудована скамья с ребром жесткости под сиденьем, панель с металлическим рулем, окрашенным двумя слоями красной порошковой краски, панель с педалью и рычагом передач. Углы и края любой доступной для детей части оборудования должны быть закруглены. Минимальный радиус закругления 3 мм. (п. 4.3.11 ГОСТ Р 52169-2003). Угол между стенками V-образных зазоров и щелей должен быть не менее 60°. Крепление элементов оборудования должно исключать возможность их демонтажа без применения инструментов (п. 4.3.13 ГОСТ Р 52169-2003). Для предотвращения застревания одежды (элементов одежды) применяют прокладки или специальные уплотнения.
Изделие должно соответствовать ГОСТ 52168-2003, ГОСТ 52169-2003, ГОСТ 52301-2004, антивандальное, иметь санитарно-эпидемиологическое заключение и паспорт изделия.
Характеристика материалов
Конструкции оборудования только из отборного сырья и материалов, с максимальным использованием древесины:
- сосновая древесина - только отборная доска, подвергнутая специальной обработке и сушке до мебельной влажности. Для придания особой прочности несущим конструкциям использовать технологию склейки под прессом нескольких слоев древесины. Толщина несущих стоек из клееного соснового бруса – не менее 100 * 100 мм. Для увеличения жесткости конструкций в опорных столбах должны быть сделаны специальные запилы, куда потом будут закреплены прогоны полов, изнутри зафиксированные специальными оцинкованными уголками. Древесина и защитные средства древесины - по ГОСТ 20022.0 и ГОСТ 20022.2 (п. 4.2.9 ГОСТ Р 52169-2003).
- березовая фанера (водостойкая, шлифованная), толщина несущих и огражденных фанерных элементов не менее 24 мм. Все фанерные детали выполнены из шлифованной фанеры, скругленной и отшлифованной по торцевым срезам для обеспечения безопасности и увеличения срока службы. Фанера по ГОСТ 3916.1 и ГОСТ 3916.2 стойкая к атмосферным воздействиям (п. 4.2.10 ГОСТ Р 52169-2003).
- металлические детали, обеспечивающие максимальную безопасность. Обработка металлических элементов: горячая гальванизация, электроцинкование, покрытие порошковыми красками в два слоя. Сварные швы гладкие (п. 4.3.10 ГОСТ Р 52169-2003). Весь крепеж – оцинкован, уголки – закругленные (против травматизма).
Все крепежные элементы в местах резьбовых соединений закрыты пластиковыми заглушками (п. 4.3.9 ГОСТ Р 52169-2003).
- пластик яркий, однородный, надежный и устойчивый к внешней среде (по технологии «литье под давлением» или «роторное формование»).
- лакокрасочные покрытия полиуретановые, предназначены для применения на детских площадках, двухкомпонентные краски, стойкие к сложным погодным условиям, истиранию, действию ультрафиолета.
- в целях предотвращения гниения все опорные столбы устанавливаются на стальные оцинкованные подпятники, которые при монтаже бетонируются для увеличения жесткости конструкции.
