Монтаж инфракрасной отопительной пленки
Данная инструкция предназначена для установки инфракрасной отопительной пленки.
Выбор материалов
- Инфракрасная пленка: очень важным фактором является сила сцепления медной и серебряной шины, поэтому мы используем не виниловую пленку, а пленку РЕТ от производителей, которые предоставляют гарантию качества на свою продукцию.
- Изоляционная подложка: мы используем невоспламеняющуюся подложку толщиной не менее 5 мм, обладающую сертификатом KS.
- Терморегулятор: напряжение на входе 200V AC, сила тока – не более 15А.
Процедура монтажа
- Шаг 1
Рассчитайте необходимое количество пленки.
Рассчитайте необходимую длину пленки, сопротивление, количество терморегуляторов, подложки.
- Шаг 2
Проверьте электропроводку.
Проверьте электроемкость помещения, чтобы избежать перегрузки.
Потребительская мощность на 1 м2 - 200 Вт/ч.
Рассчитайте общую потребительскую мощность и выберите провода нужного сечения.
При недостаточной электроемкости помещения есть опасность возникновения короткого замыкания, поэтому напряжение в помещении должно быть 220V.
- Шаг 3
Проверьте поверхность пола.
Сверьте реальные размеры помещения с планом.
Если пол влажный, полностью высушите его.
- Шаг 4
Очистите поверхность пола.
Очистите пол, обработайте все неровности и шероховатости, чтобы не повредить пленку при монтаже.
- Шаг 5
Разрежьте и закрепите подложку.
Разрежьте и постелите изоляционный материал. Закрепите его с помощью аэрозольного или растворимого клея.
Изолируйте промежутки между полосами подложки с помощью скотча ОРР.
- Шаг 6

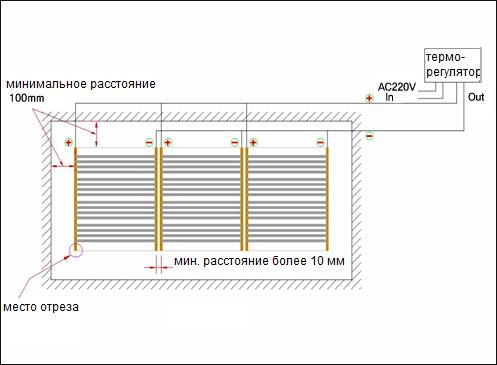

Отрежьте необходимое количество пленки.
Разрежьте пленку в соответствии с необходимыми размерами. Для отрезка пленки шириной 50 см длина не должна превышать 13 м. Оставляйте расстояние в 1-2см между полосами пленки, убедитесь в том, что полосы пленки не пересекаются. Отступайте от стены 10 см, от промежутка между листами подложки 20 мм.
- Шаг 7
Закрепите пленку.
Закрепите пленку на подложке с помощью аэрозольного или растворимого клея. Изолируйте края пленки скотчем ОРР.
- Шаг 8
Подсоедините провода.
Используйте клеммы или паяльный пистолет для подсоединения провода к медной шине.
Прижмите клемму аккуратно, но крепко, чтобы в этом месте не возникло контактное сопротивление. Подсоединяйте провода параллельно.
- Шаг 9
Изолируйте место соединения.
Изолируйте место соединения провода с обеих сторон при помощи изоляционного скотча.
- Шаг 10
Закрепите конструкцию.
Закрепите провода и пленку с помощью скотча ОРР.
- Шаг 11
Подключите терморегулятор и проверьте работу оборудования.
Подключите терморегулятор и проведите экзотермические испытания. Измерьте перегрузочную способность оборудования. Если вы подключаете терморегулятор к розетке, убедитесь, что сила входящего тока не превышает 15 А.
- Шаг 12
Постелите изоляционный материал.
- Шаг 13
Постелите конечное покрытие.
- Шаг 14
Проинструктируйте пользователя.
Объясните заказчику способ использования терморегулятора.
Выбор проводки в зависимости от размеров пленки
Ширина | Длина | Провод | Длина | Провод |
50 см | менее 25 м | 2.5 ммІ | более 25 м | 3.5 ммІ |
80 см | менее 15.6 м | более 15.6 м | ||
100 см | менее 12.5 м | более 12.5 м |
Подключение электропитания
- Соединяйте провода параллельно, не спутывайте их.
- Используйте провода разных цветов для + и -, чтобы облегчить ремонт.
- Для подсоединения пленки используйте пайку или клеммы.
- Используйте провод толщиной 3 мм и электроемкостью 2.5 кВ.,
Уровень потребления энергии в зависимости от размеров пленки
Ширина | Потреляемая мощность |
50 см | 110 Вт/м |
100 см | 220 Вт/м |
Замечания:
1.Место установки терморегулятора зависит от условий помещения.
2.Выбирайте толщину соединительного провода в зависимости от электроемкости помещения.
