Задача №1

В заданной схеме навески трактора (рис.9) определить усилия N, напряжения и деформации в обоих стальных стержнях, если

№

Р, кН

, м

F1, мм2

l2, м

F2, мм2

1-2

19,0

45

1,2

120

1,2

175

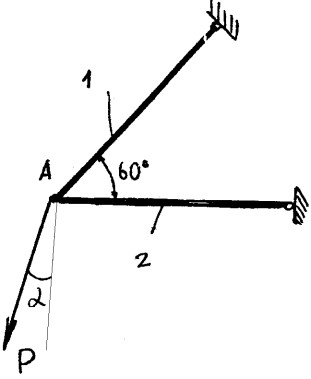

Рис.9

Задача №9

Для заданного ступенчатого бруса с жёстко заделанными концами и нагруженного силами Р1 и Р2 построить эпюру продольных сил, определить максимальное напряжение в опасном сечении и подсчитать полную потенциальную энергию деформации (рис.17)

№

Р1, кН

Р2, кН

F, см2

а, м

Е, МПа

9-2

120

170

13,0

0,5

1,0*105

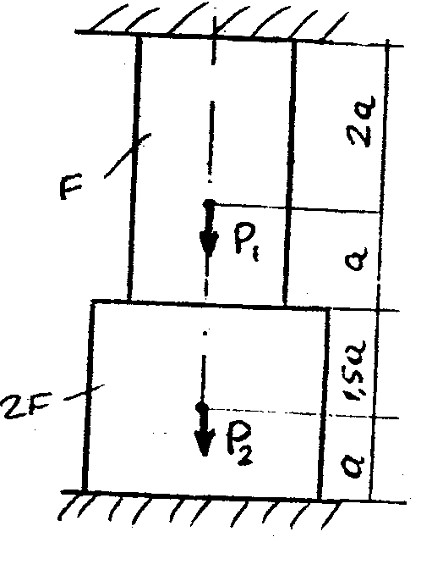

Рис. 17

Задача №17

Сцепка состоит  из 5-ти одинаковых стальных стержней (рис. 25). Определить усилия в стержнях и по наиболее нагруженному стержню подобрать трубчатое сечение при допускаемое напряжении материала стержней .


№

Р, кН

С=d/Д

,МПа

а, м

17-1

150

0,75

120

1,0

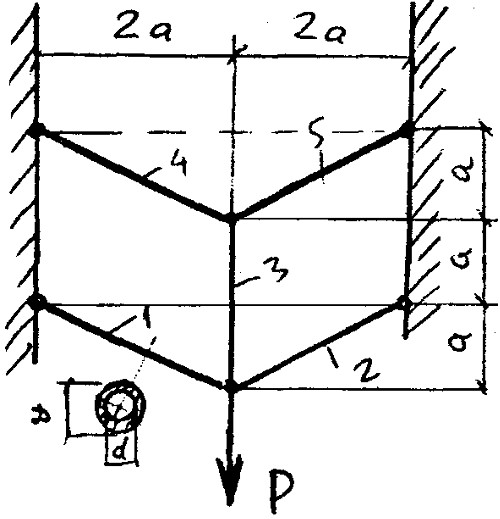

Рис. 25

Задача №25

В подвеске колеса плуга, изображенной на (рис33) средний стержень был изготовлен длиннее требуемой длины на величину δ. Определить монтажные напряжения которые возникнут во всех 3х стержнях после сборки. Все стержни стальные, одинаковой площадью поперечного сечения F.


Позиция

h, м

α,0

δ,мм

F, см

25-2

0,6

60

1,0

4,0

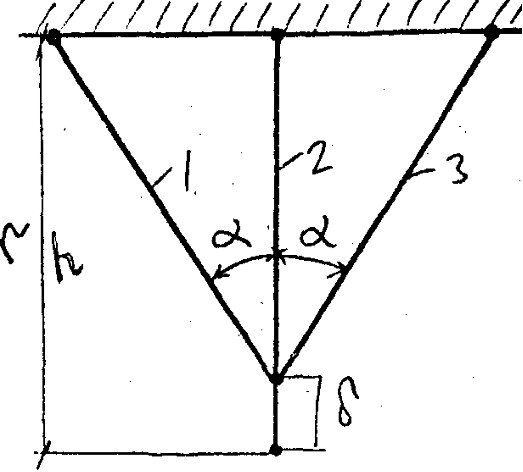

Рис.33
