Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т С О Ю З А С С Р
СОЕДИНИТЕЛИ ПЛОСКИЕ ВТЫЧНЫЕ
ОСНОВНЫЕ РАЗМЕРЫ, ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
ГОСТ 24566-86
(СТ СЭВ 5360-85)
Издание официальное
КОМИТЕТ СССР по стандартам
Москва
кГ
с Электротехническая библиотекаЭлек. ру
УДК621.315.682:006.354 ГруппаЕ77
ГОСУДАРСТВЕННЫЙ С Т А Н Д АРТ С О ЮЗА С СР
СОЕДИНИТЕЛИ ПЛОСКИЕ ВТЫЧНЫЕ
Основные размеры, техническиетребования и методыиспытаний
Flat plug-in connectors. Basic dimensions, technical requirements and test methods
ГОСТ
24566-86
(СТ СЭВ 5360—85)
ОКП 34 2949
Срок действия с 01.01.88
до 0101ЙЗ
Настоящий стандарт распространяется на плоские втычные соединители (далее соединители), состоящие из розеток и вилок с плоскими гнездовыми и штыревыми контактами, и устанавли вает основные размеры вставок и гнезд, а также технические тре бования и методы испытаний соединителей.
Стандарт не распространяется на соединители для электрообо рудования дорожных транспортных средств и сельскохозяйствен ных самоходныхмашин.
Соединители предназначены для разъемного контактного сое динения проводов и кабелей (далее проводников) с медными жи лами сечением от 0,35 до 10 мм2 между собой и присоединения указанных проводников к электротехническим устройствам при монтаже электрических цепей переменного тока напряжением от
24 до 660 В частотой до 60 Гц и постоянного тока напряжением от 24 до 440В.
Виды климатических исполнений УЗ, ТЗ по ГОСТ 15150—69.
Соединители также пригодны для эксплуатации в условиях УХЛ4.
Пояснения терминов, применяемых в стандарте, приведены в справочном приложении 1.
ОСНОВНЫЕРАЗМЕРЫ
Номинальная ширина соединителей выбирается из ряда: 2,8; 4,8; 6,3; 9,5 мм. Основные размеры вставок вилочной части соединителей должны соответствовать указанным на черт. 1 и в табл.1.
Изданиеофициальное Перепечаткавоспрещена
@ Издательствостандартов, 1987
2—3101
С, 2 ГОСТ 24566—86

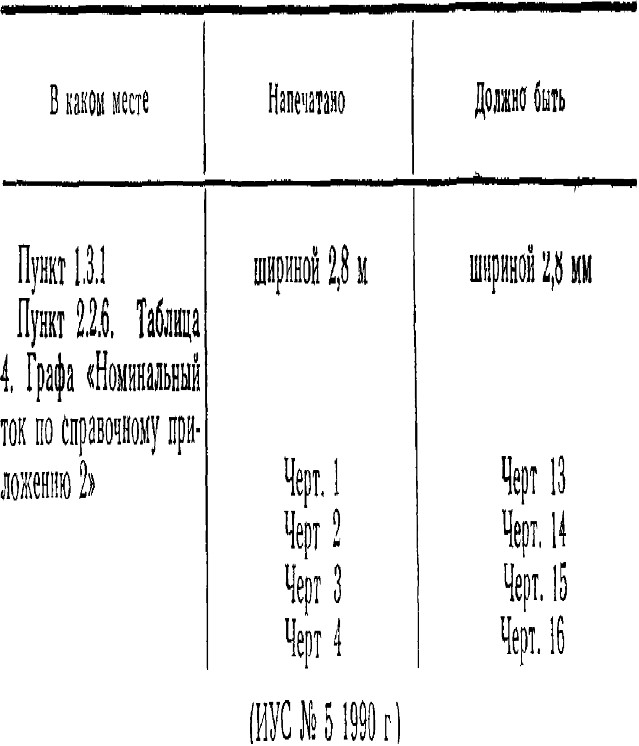

Основные размеры фиксирующих элементов вставок долж ны соответствовать указанным на черт. 2 и в табл.1. Вставки номинальной шириной 2,8 м допускается выпол нять без фиксирующихэлементов. На поверхности вставок допускается выпуклость высотой не более 0,025 мм вокруг фиксирующего элемента на расстоянии не более 1,3мм. Основные размеры гнезд розеточной части соединителей должны соответствовать указанным на черт. 3, 4 и в табл. 2,3. Форма вставок и гнезд может отличаться от приведенной на черт. 1, 3, 4 приусловиисоответствияустановленнымраз мерам.
Вставки
Рис 1
Рис 3Остальное - смрис: 1
It
Черт. 1
Рис 2 Остальное ~смрис 1
заделки
Рис Ч
Остальное - см. рас. 2и 3
Примечания:
Допускается отклонение формы фаски l\ X 45е от плоскостности в пре делах указанныхразмеров, Размер Bsустанавливается в зависимости от конструкциивилки.ГОСТ 24566—86 с. 3
Фиксирующий элемент в виде круглых углублений
_ , .0,076
Фиксирующий элемент в виде прямоугольных углублений
А-А
0,076
0,076
Фиксирующий элемент в виде отверстия
А-А
2*
С. 4 ГОСТ 24566—*6
Таблица 1
Размеры, мм
Номинальныйразмерсоединителя | В | ъ | d | L, неменее | 1 | ||
неменее | неболее | неменее | неболее | неменее | неболее | неменее | неболее |
Соединителис уГЛубЛ! гниями
2,8X0,5 | 2,7 | 2,9 | 1.4 | 1.7 | 1.1 | 1.3 | 8,1 | 1.3 | 1,8 |
2,8X0,8 | |||||||||
4,8X0,5* | 4,6 | 4,8 | 1.3 | 1.5 | 7,3 | 2.3 | 2,8 | ||
4,8X0,8 | |||||||||
6,3X0,8 | 6,2 | 6,4 | 2.2 | 2,5 | 1,6 | 2,0 | 8,9 | 3,6 | 4,1 |
Соединители с отверстием
Продолжениетабл. J
Размеры, мм
Соединители с углублениями
8]2
* Нерекомендуетсядляновыхразработок
ГОСТ 24566—86 С. 5
Размеры, мм Продолжениетабл. 1
Соединители с отверстием
2,8X0.5 | 0,3 | 0,7 | 7,0 | 0,3 | 1.4 | 0,47 | 0,54 | 8° |
2,8X0,8 | 0,77 | 0,84 | ||||||
4,8X0,5* | 0,6 | 0,9 | 6,2 | 0,6 | 1.7 | 0,47 | 0,54 | 12° |
4,8X0,8 | 0,7 | 1.0 | 0,7 | 1,8 | 0,77 | 0,84 | ||
6,3X0,8 | 7,8 | |||||||
9,5X1.2 | 1.3 | 12,0 | 1.0 | 2,0 | 1.17 | 1,23 | 6° | 14° |
* Нерекомендуетсядляновыхразработок
Гнездо
Гнездо (вариантконструкции)
Черт. 4
3—3101
С. Ь ГОСТ 24566—86

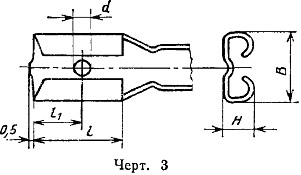

Размерыгнезда, мм (черт. 3)
Таблица2
Номинальныйразмерсоединителя | неВ. более | неболее | Я, неболее | 1 | неh, более | |
неменее | неболее | |||||
2,8X0,5 | 3,8 | 1,2 | 2,3 | 6,0 | 6,6 | 5,7 |
2,8X0,8 | ||||||
4,8X0,5* | 6,0 | 1,4 | 2,9 | 4,5 | ||
4,8X0,8 | ||||||
6,3X0,8 | 7,8 | 1,6 | 3,5 | 7,5 | 8,1 | |
9,5X1,2 | 11,1 | 4,0 | 10,9 | 12,2 | 7,0 |
* Нерекомендуетсядляновыхразработок

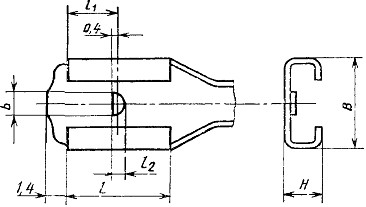

Размерыгнезда, мм (черт. 4)
Таблица3-
Номи нальный размер соедини теля | В. неболее | Ьг неболее | Я, неболее | 1 | h> неболее | и, неболее | |
неменее | неболее | ||||||
4,8X0,5* | 6,2 | 1,4 | 1,9 | 6,1 | 6,6 | 3,3 | 1.2 |
4,8X0,8 | 2,3 | ||||||
6,3X0,8 | 7,8 | 1,8 | 7,7 | 8,2 | 4.1 | 1,5 |
* Нерекомендуетсядляновыхразработок
|
