Установка системы записи Stealth Line MC USB

Установка системы записи Stealth Line MC USB.

1. ОБЩИЕ СВЕДЕНИЯ

Данное оборудование позволяет записывать до 8 аналоговых источников (телефон, диктофон, селекторная связь, микрофон и т. д.) и представляет собой устройство во внешнем исполнении или плату, вставляемую внутрь компьютера в 5”25 отсек, которая подключается к компьютеру посредством USB интерфейса.

Устройство записи работает под управлением операционных систем: Windows XP pro (32/64 bit), 2003 (32/64 bit), 2008 (32/64 bit), 7 pro (32/64 bit), 8 (32/64 bit). В остальных операционных системах данное оборудование не работает!!!

Удаленное рабочее место может функционировать под управлением ОС: Windows 98SE/ ME/ NT4.0(SP5)/ 2000(SP2)/ XP pro (32/64 bit), 2003 (32/64 bit) , 2008 (32/64 bit), 7 pro (32/64 bit), 8 (32/64 bit).

Питание устройства осуществляется от сети переменного тока 220 вольт частотой 50 Гц синусоидальной формы.

2. ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ

Данное оборудование может быть запитано как от внешнего сетевого адаптера, так и от USB порта компьютера (это зависит от количества каналов в системе и типа используемого компьютера).

Если оборудование имеет внешний источник питания, тогда сначала необходимо подключить кабель питания к устройству. При этом, если инициализация устройства прошла успешно, на передней панели заработает светодиод.

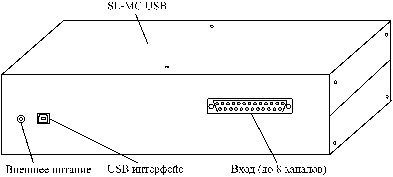

Вид сзади внешней системы записи SL-MC USB

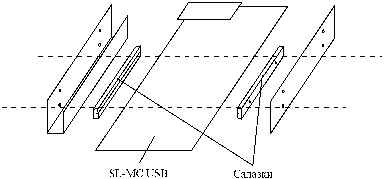

Вид внутренней системы записи SL-MC USB

3. ПОДКЛЮЧЕНИЕ ИСТОЧНИКОВ СИГНАЛОВ К ОБОРУДОВАНИЮ.

Подключение данного оборудования к источникам сигналов осуществляется в параллель. Для подключения источников сигналов к системе, на корпусе системы записи предусмотрен разъем  DB-25 (такой же, как у параллельного порта компьютера). Расположение каналов в разъеме показано в таблице:

Номер канала	Номера контактов разъема DB-25	Витая пара
Плюс	Минус	Цвет пары	№ кабеля
1	1	14	Синий
2	2	15	Оранжевый	Первая
3	3	16	Зеленый	Четверка
4	4	17	Коричневый
5	5	18	Синий
6	6	19	Оранжевый	Вторая
7	7	20	Зеленый	Четверка
8	8	21	Коричневый

Распайка разъема DB-25 (аналоговые линии)

С оборудованием поставляется шнур для подключения к источникам сигналов. Полярность подключения значения не имеет.

4. ПОДКЛЮЧЕНИЕ МИКРОФОНОВ «КОЛИБРИ»

В случае, если к системе необходимо подключить активные микрофоны, при помощи переключателей на плате можно включить питание микрофонов (5 вольт). На рисунке снизу показаны платы четырех систем с разным количеством каналов (справа от платы указано количество каналов в системе), и переключатели, соответствующие каналам. При подключении микрофона к каналу необходимо два соответствующих каналу переключателя перевести в положение ON (вниз).

Провода, поставляемые в комплекте с системой Stealth Line, представляют собой витую пару (UTP-5). Каждая пара проводов имеет уникальный цвет. Один из проводов в паре монотонный (основной) – это плюс «+», другой двухцветный (дополнительный) – это минус «-». Монотонный провод подключают к «+» микрофона (узкая площадка), а двухцветный провод к «-» (широкая площадка).

Обратите внимание!!! При подключении микрофонного канала к телефонной линии – канал может быть выведен из строя!!!

Ниже приведена таблица, в которой помечены микрофонные каналы, если они установлены в Вашей системе. Если меток в строке «Наличие микрофона» нет, это означает, что в данной системе нет каналов, настроенных под микрофон.

№ канала	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
Наличие микрофона

Таблица наличия микрофонных каналов.

5. ОСОБЕННОСТИ РАБОТЫ С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ STEALTH LINE.

После подключения оборудования к компьютеру, можно приступать к установке ПО Stealth Line согласно инструкции по установке (смотрите на задней стороне вкладки компакт диска или в «Руководстве по эксплуатации»), а по окончании установки ПО Stealth Line необходимо установить драйвер оборудования:

В «Панели Управления» запустите пункт «Установка Оборудования». На вопрос об автоматическом поиске устройств выберите пункт: «Выбрать из списка». В списке устройств найдите пункт «Другие устройства», в нем нажмите кнопку: «Установить с диска». Далее укажите путь к драйверу устройства: [HDD]:\ Program Files\ Grand Prix\ Stealth Line x. xx\ Drivers\ Gpusb\ gpusb. inf и нажмите кнопку «ОК». Затем проверьте в списке оборудования наличие раздела «GPAdapter», а в нем наличие пункта «Grand Prix USB Adapter». Наличие данного пункта указывает на то, что компьютер обнаружил систему записи. При этом светодиод на лицевой панели системы записи должен мигать.

После установки драйвера оборудования запустите программу RECORDER. EXE. На лицевой панели устройства записи светодиод загорится постоянно, что говорит о начале успешной работы устройства записи.

Данное оборудование предполагает работу в режимах:

Выключен Сигнал  <-  основной режим для работы с телефонными линиями Всегда Уровень  <-  основной режим для работы с микрофонами Квант

В остальных режимах данное оборудование не работает.

В данном оборудовании изменен алгоритм работы определителя номера (АОН). Теперь оборудование делает одну синусоидальную тональную посылку на АТС в течении 1-2 секунд и одновременно ждет ответа от АТС (ранее делалось несколько посылок и по окончании каждой производилась проверка наличия ответа от АТС и его анализ). В связи с этим, в свойствах канала, на закладке «Определять» в поле «АОН» изменение настроек: «Тип», «Длина (мс)», «Период (мс)» не имеет смысловой нагрузки и никак не влияет на работу АОНа. Настройка количество «Запросов» может принимать значения: 0 и 1, что равносильно отсутствию или наличию запросов. Если в данном поле стоит более 1 запроса - для системы это равносильно наличию запроса.

Обратите внимание!!! В связи с особенностью аппаратуры, при настройке каналов записи системы учтите, что одна пара каналов может работать только с одной  частотой дискретизации, в случае если каналы будут настроены на работу с разными частотами дискретизации – один из каналов прекратит запись. То есть, если на системе установлено 4 канала записи, тогда 1 и 2 каналы должны работать с одинаковой частотой дискретизации, 3 и 4 каналы также должны работать с одинаковой частотой дискретизации.
