Технические требования.

1.  Электротягач BALKANCAR с рулевым управлением ЕТ-512 (рис.1)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОТЯГАЧА БАЛКАНКАР

Характеристики рабочих узлов

Шасси – прочная цельносварная конструкция из подходяще подобранных стальных профилей и листов обеспечивает надежное крепление узлов машины и свободный доступ к ним. К задней части шасси приварено прицепное устройство с тремя высотами присоединения: 280, 350 и 420 мм.

Ведущий мост подвешен к задней части шасси на резиновых тампонах. Крутящий момент от электродвигателя передается на ведущие колеса с помощью двухступенчатой главной передачи, конического симметричного дифференциала и полностью разгруженных полу валов.

Рулевой механизм автомобильного типа. Регулируемые тяги связывают рулевой механизм с колесами управляемого моста, шарнирно подвешенного в передней части шасси. Два полых резиновых тампона и пневматические шины обеспечивает плавное преодоление неровностей пути. Удачно выбранное передаточное отношение рулевого механизма позволяет управлять машиной без особых усилий.

Управление. Плавное и бесступенчатое управление тяговым электродвигателем осуществляется посредством импульсного регулятора «CURTIS», предохраняющий аккумуляторную батарею от перегрузки и токовых ударов.

Приборный щит. На щите приборов монтированы моточасы и указатель емкости. В задней части электротягача монтированы две розетки, к которым присоединяется проводка электромагнитных тормозов и сигнальные приборы прицепа.

Тормозная система. Барабанные сервотормоза, встроенные в ведущие колеса, обеспечивает быструю остановку и задерживание тягача на уклоне. У тормозов двухкруговой привод – гидравлический для рабочих тормозов, включаемых педалью, и механический для стояночного, включаемого рычагом.

Барабанные сервотормоза, встроенные в ведущие колеса тягачей Балканкар обеспечивает быструю остановку и задерживание тягача на уклоне. Два полых резиновых тампона и пневматические шины обеспечивает плавное преодоление неровностей пути.

Электротягач ЕТ-512 оснащен рулевым механизмом автомобильного типа. Удачно выбранное передаточное отношение рулевого механизма позволяет управлять машиной без особых усилий.

Техническая характеристика электротягача с рулевым управлением:

Основные данные электротягача	Ед. изм.
Производитель	BALKANCAR
Исполнение	Тягач с рулевым управлением
Номинальное тяговое усилие	кг	260
Тип двигателя	электрический
Габаритные размеры:
длина	мм	2450
ширина	мм	1220
высота	мм	1665
Ширина колеи (пер/зад)	мм	930/1080
Колесная база	мм	1200
Радиус поворота (внешний)	мм	2200
Скорость движения при номинальном тяговом усилии	км/ч	8
Тип аккумуляторной батареи	Свинцовая, кислотная
Количество колес	4
Мощность электродвигателя	КВт	6,3
Шины:	пневматические
размеры передних	4,0-8 (110х203)
размеры задних	4,0-8 (110х203)
Вес  электротягача с заряженной АКБ	кг	2250

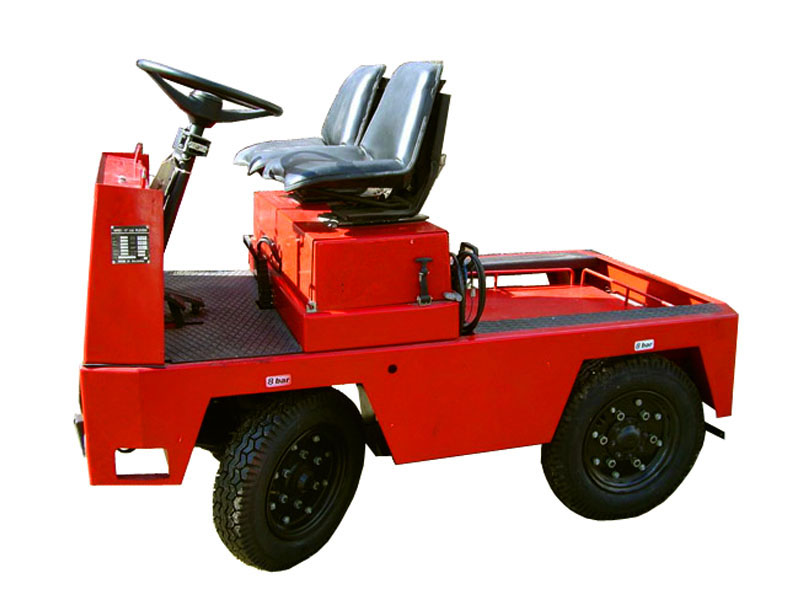

Рис.1  Электротягач ЕТ-512
