СТ-01 Измеритель напряженности электростатического поля

СТ-01 ИЗМЕРИТЕЛЬ НАПРЯЖЕННОСТИ ЭЛЕКТРОСТАТИЧЕСКОГО ПОЛЯ Назначение для измерений напряженности электростатического поля при обеспечении контроля за биологически опасными уровнями электростатических полей в соответствии с требованиями СанПиН2.2.2.542-96. Применяется при проведении комплексного санитарно гигиенического обследования помещения и рабочих мест, для экспрессных измерений в жилых и рабочих помещениях биологически опасных уровней электростатических полей, источниками которых являются электроустановки, средства отображения информации (дисплеи компьютеров, телевизоры, игровые автоматы), а также отделочные строительные материалы.

Основные сведения и технические характеристики

Рабочий диапазон измерений напряженности электростатического поля: 0,3 - 180 кВ/м

Время установления рабочего режима не более одной минуты

Длительность непрерывной работы не более 6 часов

Диапазон измерения электростатического потенциала экрана видеодисплея: 0,1 - 15 кВ

Условия эксплуатации: температура окружающей среды: +5...+40 0C

Габаритные размеры: преобразователь напряженности электростатического поля: 320хd32 мм,  блок управления и индикации: 170х105х42 мм,  масса прибора: 1,1 кг

Устройство и принцип работы

Внешний вид измерителя:

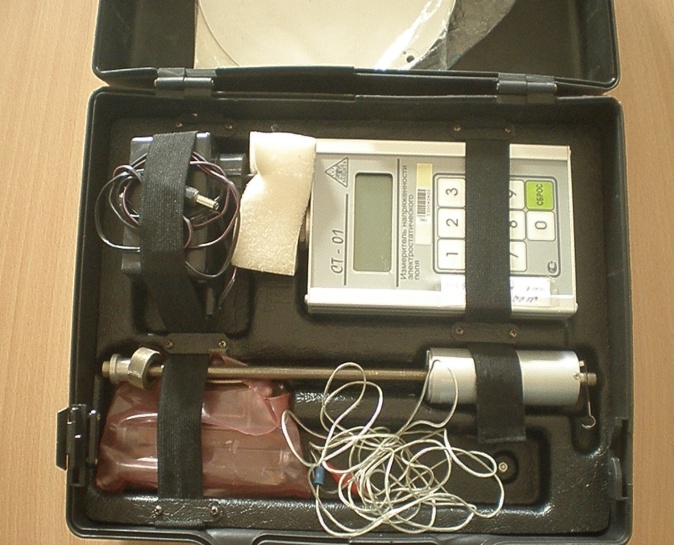

Модулятор Преобразователь напряженности электростатического поля Разъем с накидной гайкой Тумблер включения и выключения напряжения ПИТАНИЕ Разъем для подключения сетевого блока питания Жидкокристаллический индикатор Лицевая панель блока управления и индикации Гибкая пленочная клавиатура Крышка отсека автономного источника питания

Измеритель выполнен на современной элементной базе с матричным дисплеем и микропроцессорным управлением, позволяющим автоматизировать процесс обработки полученных данных.

Состоит из преобразователя напряженности электростатического поля, блока управления и индикации и сетевого блока питания.

Основным элементом блока преобразования является модулятор, представляющий собой металлическую пластинку, ассиметрично закрепленную на оси вращения микроэлектродвигателя и электрически изолированную от оси двигателя.

При вращении лепестка модулятора в однородном электрическом поле потенциал лепестка модулятора относительно земли изменяется по синусоидальному закону с частотой, равной частоте вращения лепестка, а амплитуда этого переменного потенциала пропорциональна проекции напряженности электростатического поля на плоскости вращения. Частота модуляции Fm=35Гц, поддерживается постоянной путем стабилизации скорости вращения микроэлектродвигателя с помощью электронного регулятора скорости. Блок преобразования выполнен в виде выносной антенны и может подключаться к блоку управления индикации непосредственно с помощью разъема.

Блок управления и индикации имеет встроенный микропроцессор и размещен в корпусе из алюминиевых сплавов, на котором расположены элементы управления и индикации.

С выхода предусилителя переменное напряжение через фильтр, настроенный на частоту Fm=35Гц, поступает на вход амплитудно-цифрового преобразователя (АЦП) и далее обрабатывается микропроцессором.

Режим работы блока управления и индикации устанавливается кнопками посредством меню - организованного интерфейса.

На лицевой панели блока управления установлены: жидкокристаллический матричный индикатор, гибкая пленочная клавиатура.

На торцевой части установлены: тумблер напряжения питания, разъем для подключения блока преобразования, блока зарядки аккумулятора.

К работе допускаются лица, прошедшие инструктаж по ТБ при работе с электроизмерительными приборами и изучившими  инструкцию и порядок работы прибора.

Подготовка к работе СТ-01

Извлечь измеритель из футляра, осмотреть на отсутствие внешних повреждений, присоединить преобразователь к блоку управления и индикации, включить питание, выбрать режим измерения, проконтролировать напряжение.

В измерители предусмотрены два режим работы:

1. измерение значения проекции вектора напряженности электростатического поля на плоскости вращения лепестка модулятора

2. измерение модуля напряженности электростатического поля, включающее измерение трех ортогональных компонент вектора напряженности электростатического поля, с последующим вычислением его модуля

Результаты измерений напряженности электростатических полей выдаются на мониторе в единицах кВ/м (киловольт на метр).

Работа в режиме измерения. Целесообразно использовать для общего обследования рабочих помещений: определения среднего уровня напряженности электростатического поля в помещении, поиска возможных источников излучения.

Режим измерения модуля напряженности электростатического поля, включающий измерение трех ортогональных компонент вектора  напряженности электростатического поля, с последующим вычисление его модуля целесообразно использовать для аттестации рабочих мест операторов ПВМ и других электротехнических устройств.

Для измерения поверхностного электростатического потенциала экрана дисплея применяется измерительная пластина, которая устанавливается на фиксированном расстоянии от экрана.

Потенциал экрана определяется по формуле,  согласно

Работа  СТ-01

Работа в режиме измерения:

1.  Mode 1 – режим непрерывного измерения значения проекции вектора напряженности электростатического поля на плоскость вращения лепестка модулятора с последующей индикацией текущего и наибольшего значения - для общего обследования рабочих помещений – определение среднего уровня напряженности электростатического поля, поиск возможных источников излучения по увеличению уровня напряженности полей при приближении к источнику.

После нажатия кнопки 1 появится надпись:	После вторичного нажатия кнопки 1 измерения прекращаются, и появляется надпись:
Mode 1  00:00:00	Mode 1  00:00:50
Е (m)  =  0.000 кВ/м	Е (m)  =  0.574 кВ/м
Е (t)  =  0.000 кВ/м	Е (t)  =  0.500 кВ/м
1 - Monitoring	1 - Monitoring

Е (m)  - наибольшее значение из зарегистрированных

Е (t)  - последнее текущее значение

2.  Mode 2 - режим измерения модуля напряженности электростатического поля, включающий измерения трех ортогональных компонент вектора напряженности электростатического поля, с последующим вычислением его модуля – для аттестации рабочих мест операторов ПВМ и других электротехнических устройств.

Процесс измерения данных отображается на мониторе:	Проводят три измерения, в трех плоскостях, данные измерений заносятся последовательно, после нажатия кнопки 2 Конечный результат вычисляется по формуле. По завершении последнего измерения автоматически вычисляется значение Е и результат выводится на монитор:
-2 - Mode  2  00:00:00	| E |  = 5, 55 кВ/м
Е (xy)  =  0.000 кВ/м	Е (xy)  =  5,20 кВ/м
2 - | E |	Е (xz)  =  0,700 кВ/м
	Е (yz)  =  1,70 кВ/м

| E |  - вычисленное значение модуля напряженности электростатического поля

Формула  Е= (Е xzІ/2 +  Е yzІ/2 +  ЕxyІ/2)№/І  , где

Е xz, Е yz,  Еxy – проекция вектора напряженности электростатического поля соответственно на плоскостях  xz  yz  xy.

3. Mode 5 – режим непрерывного измерения электростатического потенциала экрана видеодисплея с последующей индикацией текущего и наибольшего значения из зарегистрированных (с измерительной пластиной)

После нажатия кнопки 5 появится надпись:	После вторичного нажатия кнопки 5 измерения прекращаются, и появляется надпись:
Mode 5  00:00:00	-5  - off  00:00:00
Е (m)  =  0.000 кВ	Е (m)  =  1.100 кВ
Е (t)  =  0.000 кВ	Е (t)  =  0.800 кВ
- 5 - Potencial	-  5 - Potencial

  Е (m)  - наибольшее значение

  Е (t)  - последнее текущее значение

Измерительные пластины совместно с CТ – 01 предназначен только для измерений заряженных поверхностей например: экраны видеодисплейных компьютеров, синтетические ткани, пленки и т. д.

ЗАПРЕЩАЕТСЯ использовать прибор для измерения  потенциалов в электрических цепях и электротехнических устройствах постоянного или переменного тока.
