	Региональные отборочные соревнований по стандартам «WorldSkills 2016»
КОНКУРСНОЕ ЗАДАНИЕ
СВАРОЧНЫЕ ТЕХНОЛОГИИ
Читинский техникум отраслевых технологий и бизнеса

КОНКУРСНОЕ ЗАДАНИЕ

СВАРОЧНЫЕ ТЕХНОЛОГИИ

Министерство образования и науки молодежной политики Забайкальского края «Читинский техникум отраслевых технологий и бизнеса» с согласия Технического комитета в соответствии с уставом WorldSkills International и правилами проведения конкурсов установила минимально необходимые требования владения профессиональными навыками по направлению «Сварочные технологии» для участия в конкурсе.

Техническое описание:

1. Конкурсное задание	1
2. Оценка	1
3. Особые требования по безопасности	1
4. Материалы и оборудование	1

1. КОНКУРСНОЕ ЗАДАНИЕ

1.1. Структура конкурсного задания.

Конкурсное задание представляет собой 2 отдельных модуля и должно соответствовать требованиям, обозначенным ниже.

1.2. Требования к конкурсному заданию.

Общие требования:

Конкурсное задание должно быть модульным.

Материалы и оборудование:

●Сварочные источники питания:

-111 (РД) ТДМ-401;

●Принадлежности для сварки:

-111 (РД) Сварочный провод и электрод-держатель;

1.3 Рекомендуемое время для конкурса:

Модуль 1: Контрольный образец (металлическая пластина, труба)№1 –выполняется за 2 часа, в 1 день чемпионата;

Модуль 2: Сосуд под давлением №2 –выполняется за 7 часа, в 1 и 2 день чемпионата

Организатор конкурса дополнительно предоставляет 2 детали из материалов для каждого модуля конкурсного задания. Данные пластины предоставляются участнику для тренировки и проверки установок режима сварки перед конкурсом и для настройки параметров сварки во время конкурса.

Размеры пластин для тренировки:

Пластины для тренировки имеют ту же толщину, что и фактические детали модуля конкурсного задания, но при этом они могут отличаться по плоскостным размерам

Низкоуглеродистая листовая сталь, толщиной  4…10мм, марки Ст3

1.4 Чертежи задания.

Всем участникам до начала конкурса направляются чертежи проекта без обозначения сварных швов. Таким образом, участники могут практиковаться столько, сколько они желают до начала конкурса.

Чертежи проекта с обозначением сварных швов выдаются участникам в день конкурса, изменения в чертежах допускаются до 30%.

Модуль 1: Контрольные образцы  (111)

Описание: образцы включают  в себя одно стыковое соединение, одно тавровое соединение, труба неповоротным способом.

Время: 2 часов.

Размер: общее размерное пространство, приблизительно 100 мм x 200 мм.

Толщина пластины: от 2 до 10мм

Толщина трубы: от 2 до 6мм

ВИК.

Общий вес не более 1,5 кг в сваренном состоянии.

Модуль 2: Сосуд под давлением (111)

Описание: полностью замкнутая трубная конструкция, которая включает в себя все позиции при сварке, которые описаны в данном техническом описании.

Время: 7 часов.

Размер: общее размерное пространство, приблизительно 350 мм x 320 мм x 600 мм.

Диаметр трубы  от 40 до 80 мм.

Испытательное давление не менее 4 атм. и ВИК.

Сосуд под давлением должен иметь вес не более 35 кг в сваренном состоянии.

Эксперты WSR оставляют за собой право изменять проектное испытательное давление для любого сосуда перед конкурсом.

Специальные указания

Применение сварочных аппаратов, инструментов и оборудования:

Организатор соревнования поставляет сварочные агрегаты, которые могут применяться в основных режимах работы. Можно использовать весь потенциал сварочных аппаратов. Организатор соревнования обязательно предоставляет подробные руководства по эксплуатации всем участникам не позднее, чем за 4 недели до начала конкурса. Предоставленные сварочные аппараты должны иметь возможность эксплуатации с помощью стандартного управления по силе тока.

Шлифовка и использование абразивных материалов и оборудования:

Зачистка свариваемого металла не допускается на декоративном шве. «Декоративный шов» определяется как завершающий слой сварного шва, который имеет соответствующие размеры и форму. Для возобновления сварки предыдущий шов может быть подготовлен (шлифовкой). Шлифовка поверхностей таврового образца перед сваркой допускается, но угол обработки должен оставаться 90 градусов.

Щетка из стальной проволоки (многофункциональная щетка):

Обработка ручной щеткой из стальной проволоки (многофункциональной щетка)или механической, может применяться на всех сварочных поверхностях (Модуль 1 и 2). Однако обработка УШМ не допускается на декоративных швах (Модуль 1 и 2).

Прихватки:

Прихватки должны иметь длину не более 15 мм, шаг 50-100 мм. Прихватки не выполняются на внутренней части сосудов. Все задачи должны быть полностью выполнены перед сдачей для маркировки.

ОЦЕНКА

В данном разделе, описан процесс оценки Экспертами WSR Конкурсного задания/модулей. В нем также указаны условия и процедуры оценки, а также требования к маркировке.

Критерии оценки

В данном разделе приводятся критерии оценки и количество присуждаемых баллов (объективные и субъективные). Общее количество баллов для всех критерий оценивания должно составлять 48.

Критерий	Название	Суб критерий	Название	Отметки за субкр итерий	Макс. отметки
А	Визуальный	26
А1	Модуль1-Металическая пластина	5
А2	Модуль2-Сосуд под давлением	21
В	Испытание давлением	15
В1	Модуль2-Сосуд под давлением-испытание давлением	15
С	Разрушающий и неразрушающий контроль	5
С1	Модуль1-Металлическая  пластина-ВИК	5
Д	Техника безопасности и санитарные нормы	2
Д1	Ручная обработка металла без защитных очков Ходить и наступать на токоведущие провода запрещено Нарушение охраны труда при работе с электроинструментом	2
Всего баллов=	48

Примечание: Участник не может получать вычеты баллов за одинаковые недостатки более, чем один раз.

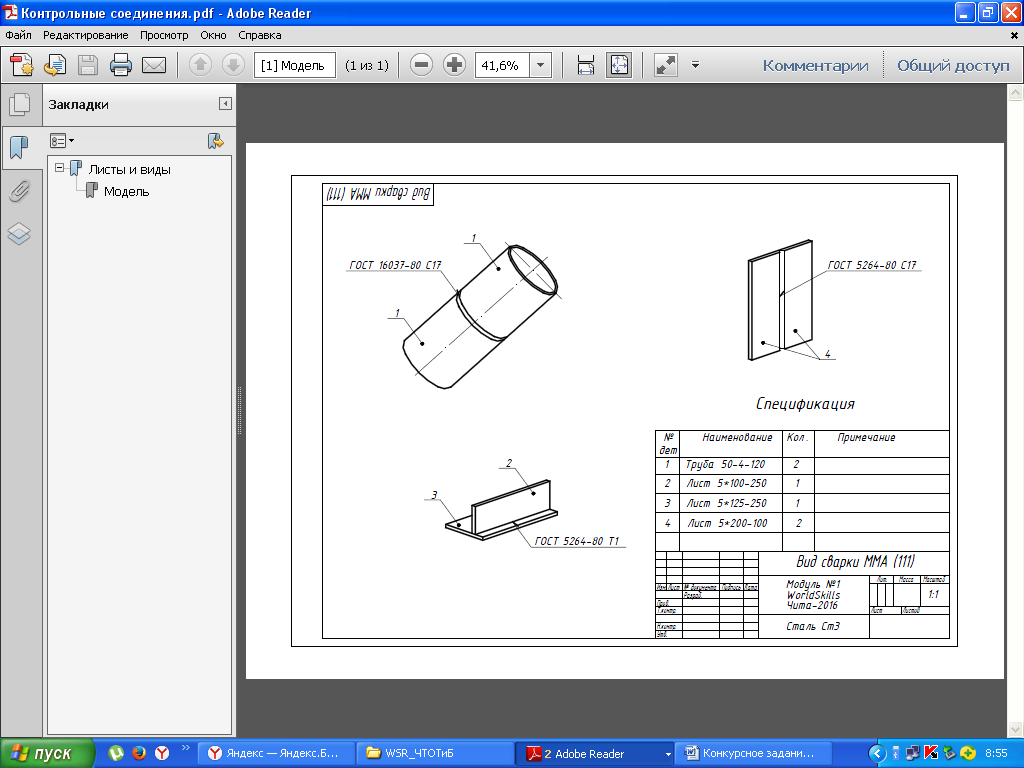

Модуль 1 Тренировочное задание Металлическая пластина С2

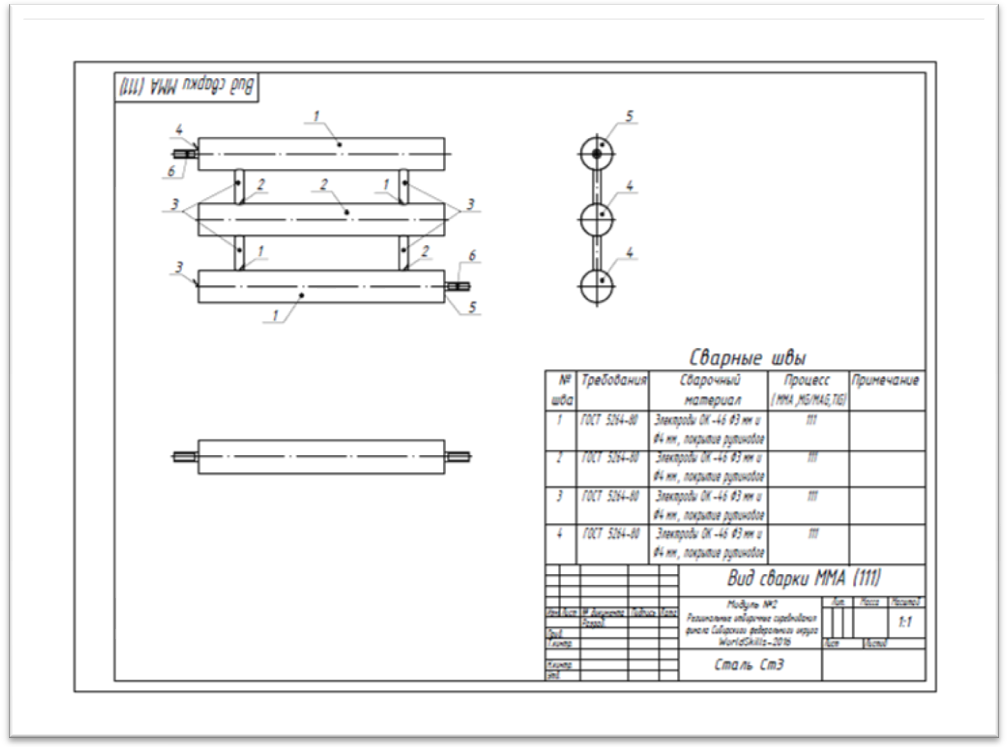

Модуль 2 Резервуар высокого давления

Спецификация оценки владения профессиональными навыками

Критерии оценки профессиональных навыков являются предельно краткими характеристиками аспектов, которые четко объясняют, как и почему выставлена конкретная оценка. Приведенная ниже таблица является руководством для визуальной оценки сварного шва

№ с. к.	Дефект	Допустимые пределы
А1	Зачистка околошовной зоны от шлака и брызг	не менее 20 мм по обе стороны от шва
А2	Правильность сборки	до 0,3S < 3 мм
А3	Прожоги	не допускаются
А4	Подрезы	0,1S < 0,5 мм
А5	Не заваренные кратеры	не допускаются
А6	Трещины	не допускаются
А7	Свищи	не допускаются
А8	Превышение или недостаточность усиления декоративного слоя шва	Стыковых соединений труб: - ширина шва: S= до 3 мм (4 – 6 мм); S=3 мм (7 – 9 мм); S=4 мм (8 – 10 мм); S=5 мм (9 – 11 мм); S=6 мм (11 – 13 мм); S=7 мм (12 – 15 мм); S=8 мм (13 – 16 мм); -высота усиления шва:g = 0,5 – 3,0 мм Угловых соединений: -катет шва: S = до 3 мм – < 3 мм; S = свыше 3 мм – 1,2S (допуск -1,0 мм до +2,0 мм)
А9	Глубина вогнутости	не более 0,3S
А10	Наплывы	не допускаются
А11	Чешуйчатость сварного шва	не более 1,0 мм
А12	Поры (выходящие на поверхность)	до 3 пор на 100 мм шва размером: S<3 мм – 0,5 мм; S=3,1-5,0 мм – 0,6 мм; S=5,1-8,0 мм – 0,8 мм;

Процедуры оценки навыков.

Процедура  проведения  испытания пневматическим  давлением

Закрываем патрубок заглушкой с паранитовой прокладкой, подключаем компрессор. Подключить сосуд  к системе компрессора и создать давление в 2 атм. Убедитесь в том, что нет утечки. Если сосуд не герметичен – присудите 0 балл и завершите испытание. Если сосуд герметичен продолжаем повышать давление до 3 атм. Ждем стабилизации 60 сек. и проводим осмотр. При наличии утечки – присуждаем 0 балл и завершите испытание. При отсутствии утечек повысить давление до 6 атм. Ждем стабилизации 60 сек. и проводим осмотр. При наличии утечки присуждаем 0 баллов. При отсутствии утечки присуждаем 15 баллов. Испытание завершить и слить воду из сосуда.

Примечание: При наличии утечки её следует обозначить маркером по металлу.

Примечание:

Эксперт может присутствовать при проведении испытания сосуда участника, приписанного к нему.

ТОЧКА ОЦЕНКИ:

Если какая-либо из конфигураций оказывает давление на сосуд т. е. прикладом, внешними углами или приварены неправильным процессом или в неправильном положении, данная конфигурация не будет оцениваться визуально и никаких баллов не начисляется.

Если какой-либо из швов приварены в неправильном положении, дальнейший осмотр не проводится и никаких баллов не начисляется.

Металлические пластины

Если Участник сваривает пластину с неправильным процессом или в неправильном положении, дальнейший осмотр и тестирование не будет проводиться и никаких очков не будет начислено за эту пластину.

Если какой-либо из швов приварены в неправильном положении, дальнейший осмотр не проводится и никаких баллов не начисляется.

Участник, которого заметили за проведением операции, которая компрометирует любое из правил или принципов настоящего технического описания, будет немедленно уведомлен о том, чтобы не проводить никаких дальнейших работ по проекту, пока дело не будет рассмотрено. Участник не должен быть наказан любым ограничением во времени во время любого расследования.

ТРЕБОВАНИЯ ПО БЕЗОПАСНОСТИ

Специальные требования безопасности в компетенции

Обратитесь к документации Принимающей страны / региона по Здоровью и по безопасности для ознакомления с действующими правилами в этих сферах.

Конкурсанты как минимум должны использовать во время конкурса следующие средства индивидуальной защиты. Все оборудование для обеспечения безопасности должно соответствовать требованиям принимающей стороны по здоровью и безопасности.

* защитные очки;

*Защита тела - огнестойкий материал;

*Защита ног - от падающих предметов;

*Защита рук – от тепла и излучения;

*Защита лица – сварочный щит на голове или в руках;

*Защита слуха;

*Щиток для лица(шлифовка, может быть интегрирован в головной щиток для сварки);

*защита от дыма и частиц.

При проведении конкурса участники должны использовать как минимум следующие средства индивидуальной защиты. Все они должны соответствовать Положениям техники безопасности и охраны труда, принятым в Российской Федерации.

Маска сварочная «маска-хамелеон». Спецодежда сварочная. Защитные ботинки с композитным подноскам. Подшлемник для сварщика. Краги сварочные - спилковые. Наушники защитные, противошумные. Щиток из поликарбоната защитный для  работы с УШМ (Защитные очки).

4. МАТЕРИАЛЫ И ОБОРУДОВАНИЕ

4.1. Список оборудования и материалов

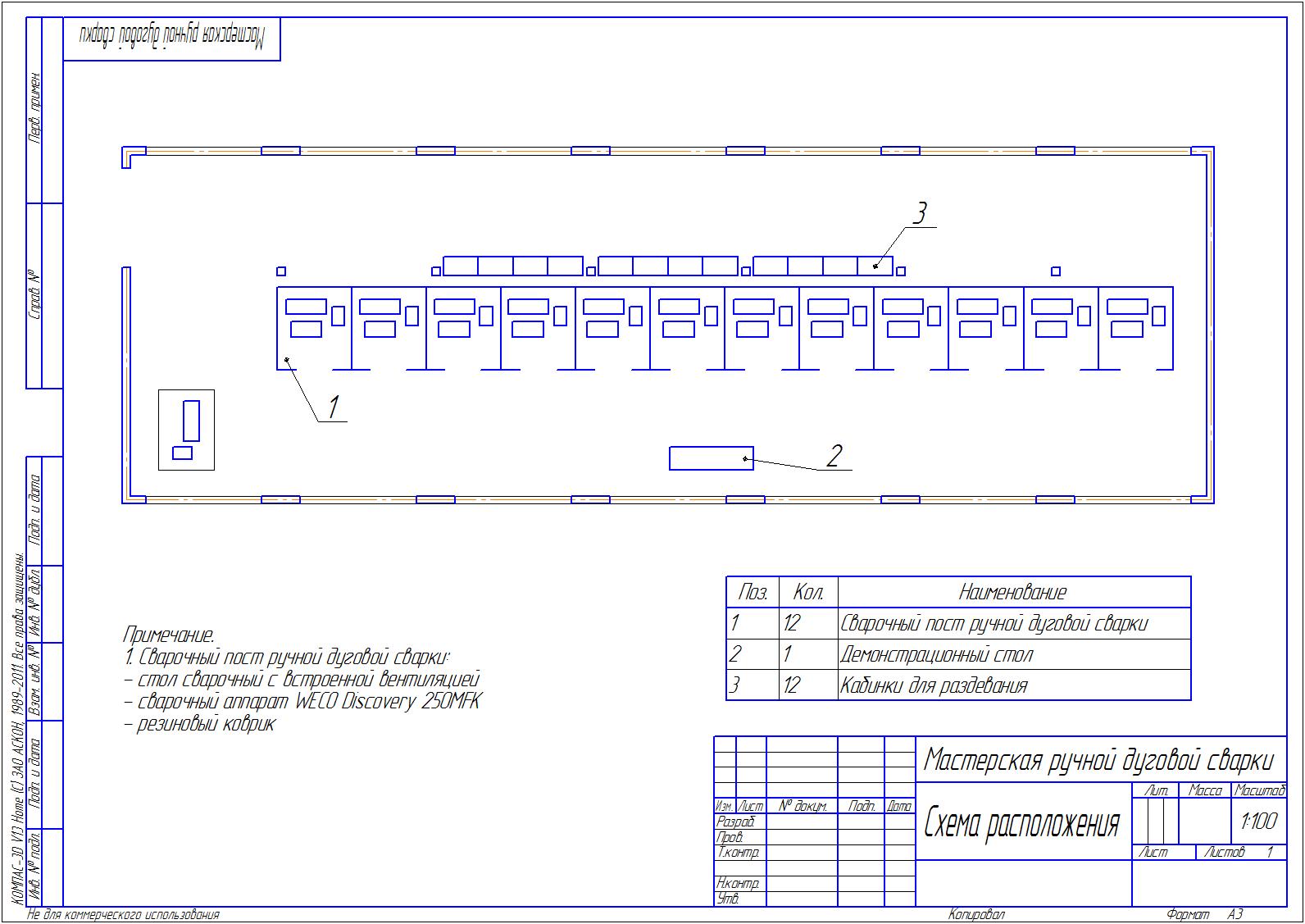

Спецификация используемого в процессе выполнения конкурсного задания оборудования и материалов приводится на схемах сварочных мастерских и конкурсных заданиях.

4.2. Материалы, оборудование и инструменты, предоставляемые конкурсантами.

Нерасходные материалы, оборудование и инструменты предоставляются конкурсантами самостоятельно для использования во время конкурса.

Конкурсант должен принести инструменты и оборудование в специально предназначенном ящике, и также разрешается приносить другой новый инструмент и приспособления, которые используются в современной промышленности.

Данный список содержит минимально необходимый набор инструментов, который конкурсанту нужно иметь с собой для участия в конкурсе:

• Сварочная маска, допускается «маска-хамелеон»;

• Защитные ботинки с композитным подноскам (для безопасности);

• Средство защиты органов дыхания (респираторы);

• Молоток отбойный (для шлака);

• Спецодежда сварочная;

• Скребок для очистки от брызг (шабер);

• Зубило;

• Разметочный инструмент;

• Напильник, надфили;

• Щетка из стальной проволоки (многофункциональная щетка);

• Молоток;

• Универсальный шаблон сварщика (УШС);

• Стальная линейка с метрической разметкой (рулетка);

• Прямоугольник;

• Щетка;

•Угольник;

•G-зажимы и / или С-зажимы и устройства для быстро захвата, и устройства быстрого крепежа;

• Наушники защитные, противошумные;

• Щиток из поликарбоната защитный для  работы с УШМ (Защитные очки);

• Подшлемник для сварщика;

• Мел / мыльный камень;

• Другой личный ручной инструмент.

Вся рабочая одежда и все инструменты должны соответствовать нормам безопасности области проведения. Помощь в выравнивании образцов(пометки) может быть использована перед соревнованиями при условии, что они будут удалены перед сваркой.

Если во время соревнования какое-либо оборудование, принадлежащее конкурсанту, сломается или придет в негодность, дополнительное время на устранение неисправности выделяться не будет.

Все инструменты и рабочая одежда (без логотипов) должны соответствовать Положениям техники безопасности и гигиены труда, принятым в Российской Федерации.

Конкурсанты могут использовать вспомогательные средства для выравнивания конкурсных образцов, но перед началом сварочного процесса они должны быть убраны.

4.3. Материалы, оборудование и инструменты, поставляемые экспертами

Не применимо

4.4. Материалы и оборудование, которые запрещены в рабочей зоне.

Любые материалы, которые могут применяться для сборки проекта, или детали проекта запрещены на конкурсе.

Дополнительные расходные материалы или материалы для тренировок не допускаются.
