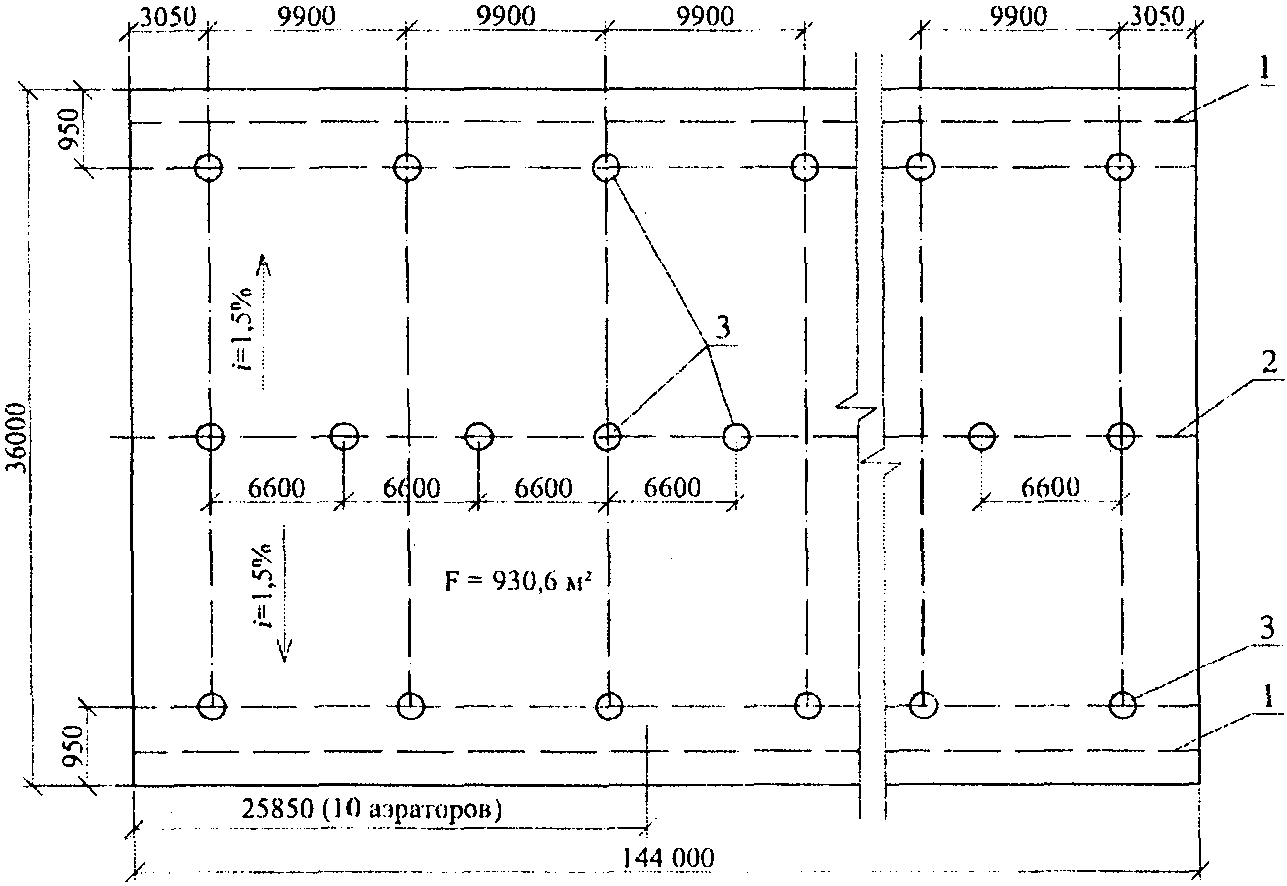

1 - ендова; 2 - конек; 3 - аэраторы

4. План расположения аэраторов 100 мм

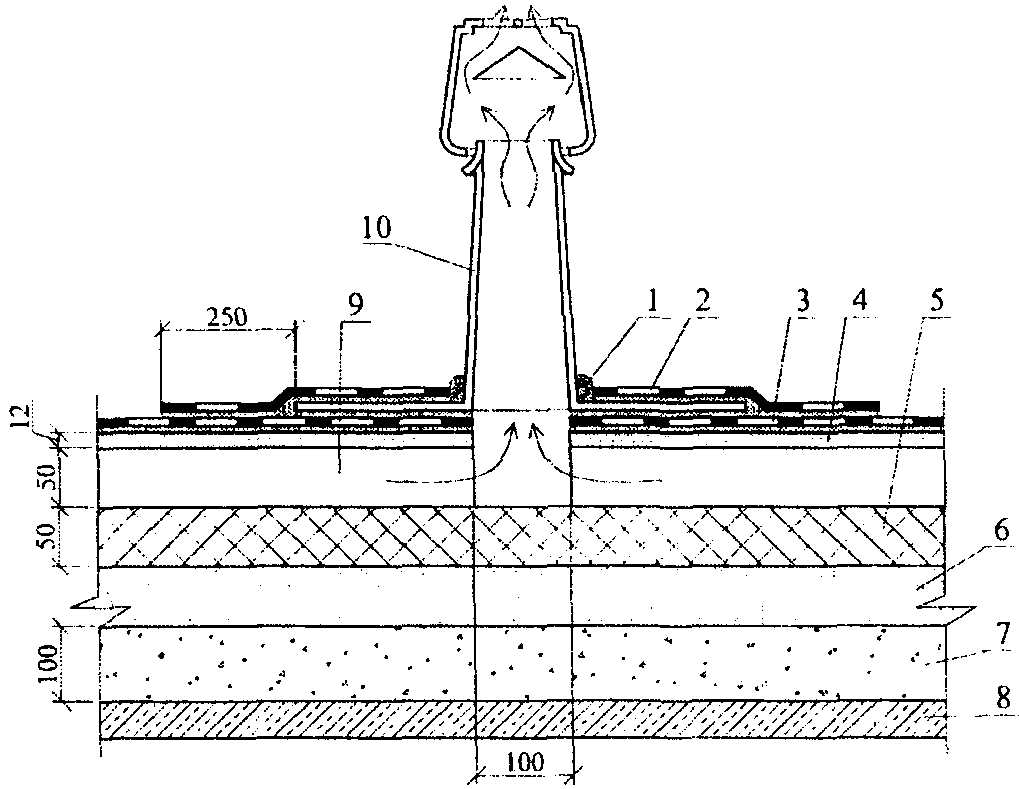

1 - герметик; 2 - дополнительный слой водоизоляционного

ковра; 3 - основной слой ковра; 4 - сборная стяжка

из ЦСП; 5 - минераловатные плиты; 6 - монолитная

(существующая) стяжка; 7 - увлажненный пенобетон;

8 - железобетонная несущая плита; 9 - вентилируемый

канал; 10 - аэратор 100 мм

5. Пример установки кровельного аэратора

(вентиляционного патрубка) над каналом 100 мм

На площади участка покрытия 930,6 м2 предварительно устанавливаем 10 аэраторов 100 мм из условия действия одного аэратора на площади 80 - 90 м2, а на всей площади покрытия, равной 5184 м2, - 56 аэраторов.

Для покрытия здания размером в плане не более 48 x 144 м и высотой 10 м на базе 6 - 18 м как вдоль, так и поперек линии конька, в патрубках аэраторов одинакового диаметра при всех направлениях ветра скоростью 2 - 5 м/с возникает разность давлений , составляющая 0,12 - 0,14 кгс/м2, в результате чего в вентилируемых каналах происходит движение воздуха. В этом случае скорость движения воздуха в канале определяем по формуле (В.10). При высоте здания больше или меньше 10 м скорость движения воздуха в канале определяется по формуле (В.6) с учетом изменения скорости ветра по высоте (формула В.6').

Скорость движения воздуха в каналах между двумя аэраторами определяем по формуле

, (В.10)

где , кг/м3; , °C;

g - ускорение силы тяжести, равное 9,81 м/с2.

При подстановке исходных данных в формулу (В.10) скорость движения воздуха в вентилируемых каналах составляет 0,11 м/с, а количество влаги, удаляемой из утеплителя за 1 летний сезон, приведено в таблице В.4.

4

┌────────────┬────────┬────────┬────────┬───────┬───────┬────────┬────────┐

│Наименование│ Апрель │  Май  │  Июнь  │ Июль  │Август │Сентябрь│Октябрь │

│  │  │  │  │  │  │  │  │

├────────────┼────────┼────────┼────────┼───────┼───────┼────────┼────────┤

│t, °C  │  4,4  │  11,9  │  16,0  │ 18,1  │ 16,3  │  10,7  │  4,3  │

│ н  │  │  │  │  │  │  │  │

├────────────┼────────┼────────┼────────┼───────┼───────┼────────┼────────┤

│фи, %  │  66  │  58  │  59  │  63  │  68  │  73  │  78  │

│  н  │  │  │  │  │  │  │  │

├────────────┼────────┼────────┼────────┼───────┼───────┼────────┼────────┤

│e, Па  │  552  │  813  │  1066  │ 1293  │ 1266  │  933  │  653  │

│ н  │  │  │  │  │  │  │  │

├────────────┼────────┼────────┼────────┼───────┼───────┼────────┼────────┤

│B, г/м3  │  4,3  │  6,2  │  8,0  │  9,6  │  9,5  │  7,1  │  5,1  │

│ 1  │  │  │  │  │  │  │  │

├────────────┼────────┼────────┼────────┼───────┼───────┼────────┼────────┤

│J  , Вт/м2 │  232  │  322  │  343  │  333  │  261  │  174  │  84  │

│ рад  │  │  │  │  │  │  │  │

├────────────┼────────┼────────┼────────┼───────┼───────┼────────┼────────┤

│ с  │  10,5  │  20,3  │  24,9  │ 26,8  │ 23,1  │  15,2  │  6,5  │

│t, °C  │  │  │  │  │  │  │  │

│ к  │  │  │  │  │  │  │  │

├────────────┼────────┼────────┼────────┼───────┼───────┼────────┼────────┤

│E, Па  │  1321  │  2381  │  3093  │ 3421  │ 2792  │  1761  │  1029  │

│ к  │  │  │  │  │  │  │  │

├────────────┼────────┼────────┼────────┼───────┼───────┼────────┼────────┤

│B, г/м3  │  10,1  │  17,6  │  25,6  │ 24,8  │ 20,5  │  13,2  │  8,0  │

│ 2  │  │  │  │  │  │  │  │
