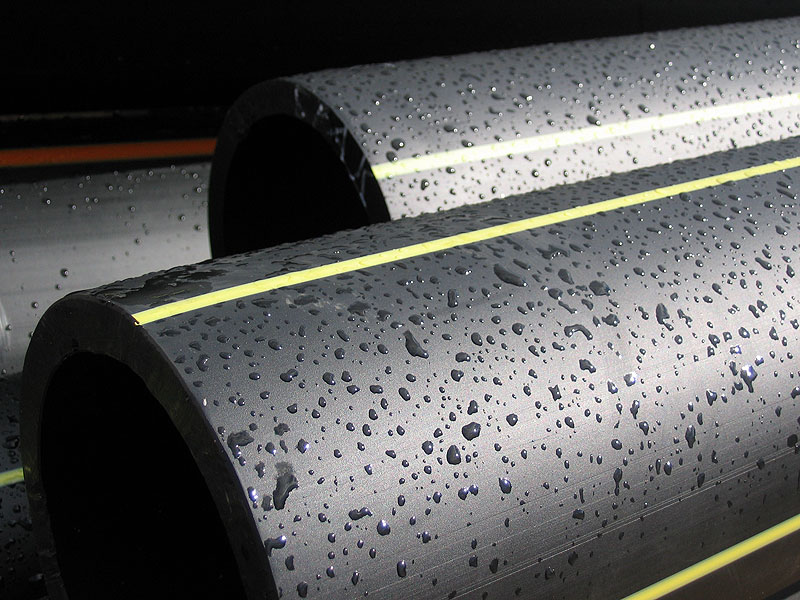

ПОЛИЭТИЛЕНОВЫЕ ТРУБЫ для газопроводов

Преимущества труб из полиэтилена:

Высокая экономическая эффективность вследствие низкой стоимости прокладки и эксплуатации, конкурентной стоимости самой трубы. ПЭ трубопровод не требует катодной защиты, соответственно снижаются затраты на его обслуживание. Срок эксплуатации ПЭ трубопроводов – до 100лет. Совершенная коррозийная стойкость к внешней среде и транспортируемому газу не требует дополнительной изоляции при контакте с водой или агрессивными средами, не деформируется и не поддается никаким видам коррозии. Высокая пропускная способность. Эквивалентный коэффициент шероховатости внутренней поверхности ПЭ трубы на порядок меньше, чем у металлических труб, что снижает потери напора по длине. Исключительно низкая аварийность благодаря минимальному количеству соединений. основная часть типоразмеров полиэтиленовых труб выпускается длинномерными отрезками, поэтому, например, на 1 км полиэтиленового газопровода диаметром 110 мм приходится всего 2 стыка, в то время как для стального – 80 стыков. Минимальные трудозатраты и время монтажа благодаря гибкости, эластичности и ударостойкости.  ПЭ трубы сохраняют эксплуатационные свойства в нестабильных грунтах. Сводятся к минимуму расходы на подготовку траншей (естественное основание с минимальной шириной). ПЭ труба в 2-6 раз легче стальной, что позволяет также существенно снизить транспортные и монтажные расходы. Стыковая сварка полиэтиленовых труб полностью автоматизирована, она значительно надежнее, дешевле и занимает меньше времени. стык не требует дополнительных расходных материалов (изоляции, электродов). К минимуму сводится необходимость контроля качества стыков ультразвуковым методом. Экологичность материала и процесса переработки. Все ПЭ трубы подлежат вторичному циклу использования, что обеспечивает безотходность их производства.

НОМЕНКЛАТУРА ВЫПУСКАЕМЫХ ТРУБ

по ГОСТ Р 50838-95, ТУ 2248-018-40270293-2002

Номин. наружн. диаметр, мм	SDR 17.6	SDR 13.6	SDR 11	SDR 9
Толщина стенки	Вес. 1 п/м, кг	Толщина стенки	Вес. 1 п/м, кг	Толщина стенки	Вес. 1 п/м, кг	Толщина стенки	Вес. 1 п/м, кг
20	-	-	-	-	2,3*	0,132	3,0*	0,162
25	-	-	-	-	2,3	0,169	3,0*	0,21
32	-	-	2,4	0,229	3,0	0,227	3,6	0,325
40	2,3	0,281	3	0,353	3,7	0,427	4,5	0,507
50	2,9	0,46	3,7	0,545	4,6	0,663	5,6	0,79
63	3,6	0,682	4,7	0,869	5,8	1,05	7,1	1,25
75	4,3	0,97	5,6	1,23	6,8	1,46	8,4	1,76
90	5,2	1,4	6,7	1,76	8,2	2,12	10,1	2,54
110	6,3	2,07	8,1	2,61	10,0	3,14	12,3	3,78
125	7,1	2,66	9,2	3,37	11,4	4,08	14,0	4,87
140	8,0	3,33	10,3	4,22	12,7	5,08	15,7	6,12
160	9,1	4,35	11,8	5,5	14,6	6,67	17,9	7,97
180	10,3	5,52	13,3	6,98	16,4	8,43	20,1	10,1
200	11,4	6,78	14,7	8,56	18,2	10,4	22,4	12,5
225	12,8	8,55	16,6	10,9	20,5	13,2	25,2	15,8
250	14,2	10,6	18,4	13,40	22,7	16,2	27,9	19,4
280	15,9	13,2	20,6	16,80	25,4	20,3	13,3	24,4
315	17,9	16,7	23,2	21,30	28,6	25,7	35,2	30,8
355	20,2	21,2	26,1	27,00	32,2	32,6	39,7	39,2
400	22,7	26,9	29,4	34,20	36,3	41,4	44,7	49,7
450	25,5	34,0	33,1	43,30	40,9	52,4	50,3	62,9
500	28,3	42,0	36,8	53,50	45,4	64,7	55,8	77,5
560	31,7	52,6	41,2	67,10	50,8	81,0	-	-
630	35,7	66,6	46,3	84,80	57,2	103,0	-	-

Максимальное рабочее давление МОР, МПа	Расчетное значение коэффициента запаса прочности С для максимального рабочего давления МОР
Трубы ПЭ 80 (MRS 8.0 МПа)	Трубы ПЭ 100 (MRS 10,0 МПа)
SDR 17.6	SDR  17	SDR 13.6	SDR 11	SDR  9	SDR 17.6	SDR 17	SDR 13.6	SDR 11	SDR 9
0.3	3.2	3.3	4.2	5.3	6.7	4.0	4.2	5.3	6.7	8.3
0.4	2.4	2.5	3.2	4.0	5.0	3.0	3.1	4.0	5.0	6.2
0.6	-	-	2.1	2.7	3.3	2.0	2.1	2.6	3.3	4.2
1.0	-	-	-	-	2.0	-	-	-	2.0	2.5
1.2	-	-	-	-	-	-	-	-	-	2.1

СООТНОШЕНИЕ МЕЖДУ КОЭФФИЦИЕТОМ ЗАПАСА ПРОЧНОСТИ И МАКСИМАЛЬНЫМ РАБОЧИМ ДАВЛЕНИЕМ

Единственный в России завод, имеющий полный пакет разрешительной документации на серийное производство полиэтиленовых труб для строительства газопроводов высокого давления 1 категории до 1,2 МПа: Техническое свидетельство Госстроя РФ (-05 от 05.05.05; № ТС 07-1370-06 от 03.05.06; № ТС-2094-08 от 04.05.08) и разрешение Федеральной службы по экологическому, технологическому и атомному надзору (№ РРСОО – 17559 от 25.08.05).  Первые газовые трубопроводы  Ш160 давлением до 1,2 МПа успешно функционируют с 1997 г. во Владимирской и Ивановской областях.  На сегодняшний день смонтировано уже около 100 км трубопроводов высокого давления (до 12 бар) в Пермской, Рязанской, Курганской и других областях; в Новосибирской области с 2007 года реализуется проект строительства ПЭ газопровода Ш 400 ПЭ100 SDR9 протяженностью 52 км. Более чем 10-летний опыт проектирования и применения дает прочную основу для расширения использования ПЭ труб в строительстве газопроводов высокого давления.

Мы предлагаем широкий ассортимент фитингов и оборудования для полной комплектации:

электросварные фитинги диаметром от 20 до 630 мм; неразъемные соединения сталь ПЭ от 20 до 400 мм, включая цокольные вводы 32 мм и 63 мм; полиэтиленовые фитинги литого удлиненного типа для сварки встык диаметром от 20 до 400 мм; сварочное оборудование:

стыковые аппараты (для сварки труб диаметром от 63 до 630 мм в автоматическом или полуавтоматическом режиме); муфтовые аппараты (для сварки труб с использованием электросварных фитингов с ручным и автоматическим вводом информации); инструмент для монтажа полиэтиленовых трубопроводов.

НОРМЫ ЗАГРУЗКИ ПОЛИЭТИЛЕНОВЫХ ТРУБ

Наружный диаметр. мм	Тентованные машины	Оборудованные машины
(с использованием от 4 до 8 стяжных ремней)
63	6500 м. п.	26 шт. Ч250м	3500 м. п.	Доп. 14 шт. Ч250м
90	8125 м. п.	625 шт. Ч13м	3800 м. п.	10 шт. Ч380м
110	5200 м. п.	400 шт. Ч13м	3800 м. п.	10 шт. Ч 380м
160	2405 м. п.	195 шт. Ч13м	650 м. п.	Доп. 50 шт. Ч13м
225	1235 м. п.	95 шт. Ч13м	325 м. п.	Доп. 25 шт. Ч13м
315	637 м. п.	49 шт. Ч13м	Варианты загрузки: Ш110 – 3,5 км + Ш Ш63 – 3,5 км, или Ш160 – 650 м, или Ш225 – 325 м
400	377 м. п.	29шт. Ч13м

Тип	Диаметр	Толщина стенки, мм	Вес 1 п/м, кг	Максимальная длина в упаковке, м	Стандартная длина в упаковке, м	Габариты стандартной бухты (D наружный - ширина), см

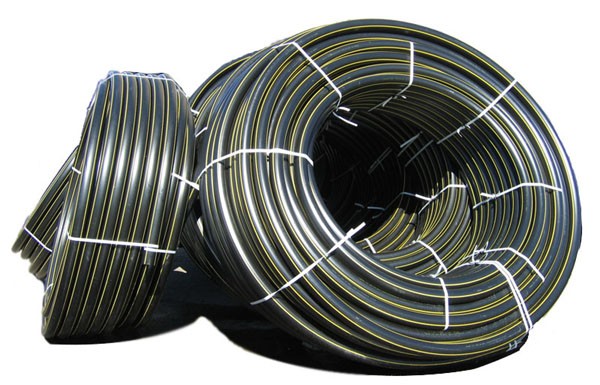

ПЭ 80 SDR 17,6 (до 0,3 МПa)	63	3,6	0,682	бухты 300	бухты 250	210-60
90	2,5	1,4	бухты 400	бухты 200	280-120
110	6,3	2,07	бухты 350	бухты 350	25-120
125	7,1	2,66	отрезки 13	отрезки 13
160	9,1	4,35	отрезки 13	отрезки 13
225	12,8	8,55	отрезки 13	отрезки 13
315	17,9	16,7	отрезки 13	отрезки 13
ПЭ 80 SDR 11 (до 0,6 МПa)	20	3	0,132	бухты 1000	бухты  250	150-30
25	3	0,165	бухты 2000	бухты  200	150-30
32	3	0,277	бухты2000	бухты  200	130-50
40	3,7	0,427	бухты1200	бухты  200	170-40
63	5,8	1,05	бухты300	бухты  250	210-60
90	8,2	2,12	бухты 400	бухты  200	280-120
110	10	3,14	бухты 380	бухты  380	295-120
125	11,4	4,08	отрезки 13	отрезки 13
160	14,6	6,67	отрезки 13	отрезки 13
225	20,5	13,2	отрезки 13	отрезки 13
315	28,6	25,7	отрезки 13	отрезки 13
ПЭ 100 SDR 13,6 (до 0,6 МПa)	63	4,7	0,869	бухты 300	бухты 250	210-60
90	6,7	1,76	бухты 400	бухты 200	280-120
110	8,1	2,61	бухты 380	бухты 380	295-120
125	9,2	3,37	отрезки 13	отрезки 13
160	11,8	5,5	отрезки 13	отрезки 13
225	16,6	10,9	отрезки 13	отрезки 13
315	23,2	21,3	отрезки 13	отрезки 13
400*	29,4	34,2	отрезки 13	отрезки 13
ПЭ 100 SDR 11 (до 0,1 МПa)	90	8,2	2,12	бухты 400	бухты 250	280-120
110	10	3,14	бухты 380	бухты 250	295-120
160	14,6	6,67	отрезки 13	отрезки 13
180	16,4	8,43	отрезки 13	отрезки 13
225	20,5	13,2	отрезки 13	отрезки 13
315	28,6	25,7	отрезки 13	отрезки 13
400	36,3	41,4	отрезки 13	отрезки 13
ПЭ 100 SDR 9** (до 1,2 МПa)	63	7,1	1,25	бухты 300	бухты 250	210-60
90	10,1	2,54	бухты 400	бухты 250	250-120
110	12,3	3,78	бухты 380	бухты 250	295-120
160	17,9	7,97	отрезки 13	отрезки 13
225	25,2	15,8	отрезки 13	отрезки 13
315	35,2	30,8	отрезки 13	отрезки 13
400*	44,7	49,7	отрезки 13	отрезки 13

Примечания:

* По ТУ 2248-018-40270293-2002 «Трубы из полиэтилена для газопроводов больших диаметров»

** Имеется полный пакет разрешительной документации на применение труб (техническое свидетельство Госстроя России №ТС-07-1084-05), Разрешение на применение Ростехнадзора №PPC-00-17559)

Освоено производство полиэтиленовых труб повышенной надежности с наружным защитным покрытием из специального термопласта!!!

Благодарим за внимание!

Приглашаем к плодотворному сотрудничеству!
