Безопасная - надежная - прочная - компактная конструкция

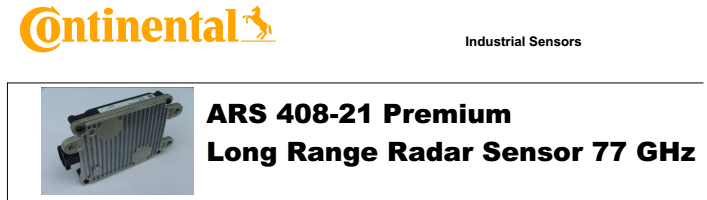

A. D.C. GmbH предлагает новый тип радарного датчика, ARS 408-21, который имеет различные возможности применения как премиальная версия серии 40X.
Типичные области применения:
- Защита от столкновения для транспортных средств различного рода (особенно автономных)
- Контроль движения для дальних зон (транспортные средства различного рода, особенно автономные)
- Область мониторинга систем для дальних зон, например, опасных или недоступных областей
- Классификация объектов
- Обнаружение объекта, например, в невидимых для глаза зонах
- Возможность сканирования при скрытом монтаже за защитным покрытием (обтекатель)
Процедура измерения:
Датчик ARS 408-21 от CONTINENTAL, независимо измеряет расстояние и скорость (эффект Доплера) относительно объектов без отражателя в одном цикле измерения основываясь на FMCW (частотно-модулированный сигнал с незатухающей гармонической волной) с высокой амплитудой, со сканированием в реальном времени 17 тактов / в секунду. Специальная функция устройства - это параллельное измерение больших дистанций до 250 м, относительной скорости и углового отношения между 2 объектами.
Преимущества:
- Быстрый и безопасный: ARS 408-21 сочетает в себе превосходные рабочие характеристики эффективности измерения и высокую степень эксплуатационной безопасности. Надёжный радарный датчик ARS 408-21 позволяет в режиме реального времени определять расстояние до объекта в зависимости от скорости движения и выявлять риск возможного столкновения.
- Надежный: Радар 408-21 ARS отказоустойчив, в состоянии распознать неисправности
датчика и сопутствующего оборудования, показывая это автоматическом режиме.
- Прочная и компактная конструкция: Применение радарной технологии с менее сложным принципом измерения, разработка с учетом массового производства в автомобильной промышленности, позволяет сохранять конструкцию прочной и компактной.
Измерение уровня к естественным целям (цели без отражателя)
Расстояние | 0.20... 250 м большое расстояние 0.20... 70m/*****@***… ±45 ° близкое расстояние и 0.20 … 20 м @±60 ° близкое расстояние | |
Разрешающая способность измерения расстояния | Точки целей, без отслеживания | 1.79 м большое расстояние, 0.39 м (0.20m@standstill) близкое расстояние - способность отделить цели и объекты 1.5 … 2 x разрешающая способность |
Точность измерения расстояния | Точки целей, без отслеживания | ±0.40 м большое расстояние, ±0.10 м (±0.05m@standstill) близкое расстояние |
Угловое увеличение азимута | (поле зрения FoV) | -9.0 °... большая область на +9.0 °,-60 °... +60 ° близкое расстояние |
Угловое увеличение возвышения | (поле зрения FoV) | 14 ° большое расстояние, 20 ° близкое расстояние в 6 dBm двустороннее |
Ширина луча азимута(3 дБ) | 6 дБ больше значения 1.4х | 2.2 ° большое расстояние, 4.4 ° 0 ° / 6.2 ° @±45 ° / 17 ° @±60 ° близкое расстояние |
Ширина луча возвышения | 6 дБ двусторонний | 14 ° большое расстояние, 20 ° близкое расстояние |
Разрешающая способность при измерении углового азимута | Точки целей, без отслеживания | 1.6 ° большое расстояние, 3.2 ° 0 ° / 4.5 ° @±45 ° / 12.3 ° @±60 ° близкое - способность разделять цели и объекты 1.5 … 2 x разрешающая способность |
Точность при измерении углового азимута | Точки целей, без отслеживания | ±0.1 ° далеко располагаются, ±0.3 ° 0 °/±1 ° @±45 °/@±60°near на ±5 °, управляли GE |
Скоростной диапазон | -400 км/ч... +200 км/ч (“-“ уезжающие объекты... “+” приближающиеся) | |
Разрешающая способность при измерении скорости | способность разделения целей | большая область - 0.37 км/ч, близкое расстояние - 0.43 км/ч |
Точность при измерении скорости | Точки целей | ±0.1 км/ч |
Чувствительность (мин. *****@***m) | *****@***большое расстояние, *****@***& 0 °..±45 ° - *****@***& ±60 ° близкое расстояние | |
Временной цикл | 60 мс измерение близкого и большого расстояния | |
Каналы антенны / - принцип | планарная | 4TX/2x6RX = 24 канала = 2TX/6RX далеко - 2TX/6RX близко / Цифровое формирование луча |
Условия работы
Диапазон рабочей частоты радара | соотв. ETSI и FCC | 76 ...77 ГГц (гигагерц) |
Пропускная способность | Средняя / пиковая мощность | <*****@***/<35.1dBm - полоса пропускания 500 MHz |
Питание | 12 V DC / 24 V DC | +8,0 V...32 V DC |
Потребляемая мощность | 12 V DC / 10 A плавкий предохранитель | 6.6 W / 550 mA текущая и 12 W / 1.0 A @ макс. пиковая мощность |
Внутренняя защита загрузки дампа | отсоединение >60 V и перезапуск <60 V | |
Рабочая температура / и температура хранения | соотв. LV124 часть 2 - v1.3 | -40°C...+85°C / -40°C...+90°C |
Срок службы | 10000 часов или 10 лет (для пассажирских авто) | |
Ударные нагрузки | механические | 500 m/s2@ 6 ms полусинусов (10 x толчков в +/-X/Y/Z направлениях.) |
Вибронагрузки | механические | 20 [(m/s2)2/Hz]@10 Hz / 0,14 [(m/s2)2/Hz]@1000Hz (пиковое) |
Степень защиты | ISO 16750 (для грузовиков) | IP 6k 9k (пыль, очистка высокого давления) |
Соединения
Контроль функций | самоконтроль (надежность разработки) | |
Интерфейс | Расширяемый до 8ID | 1 x CAN - высокоскоростной 500 kbit/s |
Размещение
Размеры / вес | Ширина * длина * высота | 137.25 * 90.8 * 30.66 / app. 320 г |
Материал | Передняя часть / задняя крышка | Черный пластик GF 30 (BASF-Ultradur B4300G6 LS sw 15073) / AC-47100 (AlSi12Cu1 (FE)) алюминиевый сплав или EN AW 5754 (3.535) AlMg3 формовой прессованный алюминий |
Прочее
Принцип измерений (эффекта Доплера) в одном цикле измерения, основанном на FMCW с очень быстрыми рампами | независимое измерение расстояния и скорости | |
Версия ARS 408-21 | Сенсор для промышленности | CAN интерфейс для свободного соединения |
Версия-21 позволяет устанавливать максимум 8 учетных записей, максимум 8 зон предотвращения столкновений и изменять настройки чувствительности между низкой и высокой пользователем самостоятельно |
Интерфейсы:
Устройство оснащено одним шинным интерфейсом CAN. Дальнейшая адаптация интерфейсов типа преобразователя, ПО, возможно по требованию заказчика, при условии возмещения дополнительных затрат.
