Комплектное распределительное устройство "Etalon"
Первое в мире КРУ по технологии «Включай и работай!». Уникальное решение по модернизации и новому строительству РУ 10 кВ.
Где может применяться КРУ Etalon?
Средние и малые промышленные предприятия, муниципальные электрические сети, объекты инфраструктуры.
Насколько сложно наладить Etalon?
Этот этап с Etalon Вам не нужен в принципе.
Etalon поставляется на объект полностью запрограммированным и протестированным. В комплекте поставки Вы получаете протокол функционального тестирования на характерные для Вашей сети аварии.
Возможно ли дистанционное управление Etalon?
В комплект поставки Etalon входит программный комплекс TELARM Dispatcher, который позволяет без дополнительных затрат организовать дистанционное управление Вашим распределительным устройством.
Насколько безопасен Etalon?
Ваш персонал может быть спокоен. Продуманная система блокировок исключает ошибочные действия. Кроме этого, в конструкции Etalon реализована интегрированная пневматическая дуговая защита. Полное время ликвидации дугового замыкания не превышает 35 мс.
Какие технологии применяются в составе Etalon?
Etalon - самое компактное в своём классе КРУ в мире. Этого удалось добиться за счёт применения целого ряда уникальных технических решений: коммутационный моноблок с трехпозиционным селектором, комбинированные датчики тока и напряжений, интегрированный терминал защит, автоматики, SCADA и технического учёта, комбинированная система изоляции.
Назначение и область применения
Секции РУ Sec10_Etalon_1 предназначены для построе-
ния распределительных устройств напряжением 6–10 кВ в
сетях с изолированной или эффективно заземлённой ней-
тралью (подробнее см. 8.1).
Шкафы, входящие в состав секций, представляют собой
новое поколение устройств с интегрированной системой
измерений, релейной защиты и автоматики.
Ключевые преимущества
Секции РУ серии ≪Эталон≫ имеют следующие отличи-
тельные особенности:
—— уникально малые габариты и масса;
—— простота и высокая скорость монтажа на объекте;
—— отсутствие необходимости в обслуживании в тече-
ние всего срока службы;
—— безопасность и простота эксплуатации;
—— широкая функциональность системы защиты и из-
мерений;
—— уникальная чувствительная система идентификации
однофазных замыканий на землю;
—— уникальная быстродействующая система защиты от
дуговых замыканий;
—— система проверки силовых кабелей высоким напря-
жением, не требующая их отключения от шкафа.
Соответствие стандартам
Шкафы КРУ серии ≪Эталон≫ выпускаются серий-
но по техническим условиям ТУ 3414-014-84861888-2014
(ТШАГ.674722.120 ТУ) и успешно прошли полный цикл ис-
пытаний на соответствие ГОСТ 14693, а также IEC 62271-200
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Конструкция
Шкафы КРУ, входящие в состав секций Sec10_Etalon_1,
выполнены в металлической оболочке и имеют разделен-
ные отсеки, позволяющие ограничить распространение по-
вреждения при дуговом замыкании за рамки одного отсека.
Каждый высоковольтный отсек шкафа снабжен клапанами
аварийного сброса давления и датчиками защиты от дуго-
вых замыканий с действием на отключение соответствую-
щего коммутационного аппарата.
Узел стыковки по сборным шинам позволяет оперативно
выполнять соединение шкафов друг с другом. Любой шкаф
секции может стать как проходным, так и тупиковым. В
последнем случае используются изоляционные заглушки,
обеспечивающие требуемую электрическую прочность изо-
ляции.
В шкафах КРУ приняты меры, предотвращающие воз-
действие открытой дуги на элементы цепей вторичной ком-
мутации, включая датчики и соединительные провода, рас-
положенные в силовых отсеках шкафов.

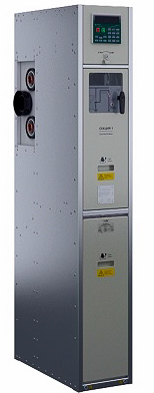

Ш каф SP15_Etalon1
Схема главных цепей шкафа приведена на рис. 5а.
Общий вид шкафа коммутационного показан на рис. 5б,
где:
1 – модуль управления;
2 – панель управления;
3 – блокирующая рукоятка модуля высоковольтного;
4 – модуль высоковольтный;
5 – изоляторы подвижных контактов селектора;
6 – сборные шины;
7 – проходной изолятор со встроенным комбинирован-
ным датчиком тока и напряжения;
8 – кабельный приемник;
9 – кабельные фиксаторы.__
