Ламповый детектор
Взято отсюда: http://b-kainka. de/bastel62.htm
Вчера проходил я мимо кучи крупногабаритного мусора (примечание: в ФРГ имеется возможность избавиться от старой мебели и бытовых приборов в определённые дни месяца, позвонив в службу по уборке мусора, ненужные вещи выставляются на краю дороги и будут заброшены в машину под пресс), там лежало шасси старого лампового радиоприёмника. Это была модель люкс от какого то комбайна. Но лампы были удалены, КПЕ погнут, ферритовая антенна и контура ПЧ поломаны. Какой страшный вид! Этот разрушенный „надгробный памятник“ высокой технологии прошлого. Только самую маленькую лампу осквернители „могилы“ не заметили – ЕАА91 (6AL5, 6Х2П). Эту я конечно взял с собой.
EAA91 (6AL5, 6Х2П) – это сдвоенный диод с напряжением накала 6.3 вольта и током накала 300 ма. Лампы навела меня на следующую идею: ламповый детекторный приёмник. Это – логическое развитие кристаллического детектора. Закрывать глаза на развитие нельзя.
Есть старые вещи, хорошо сохранённые -
будет изобретатель успехом опьянённый.
(Дитрих Беспроволочный)
В отличие от германиевого или кремниевого или кристального детектора - ламповый диод не требует минимального напряжения для работы, чтобы выйти на рабочую точку характеристики – на изгиб. Наоборот: даже без позитивного анодного напряжения долетают некоторые электроны до анода. Можно даже измерить ток короткого замыкания около 30 мкА. На нагрузке в 1 Мом лампа уже выдаёт напряжение в 0.5 вольта. Этим самым она сама производит подходящее напряжение смещения.

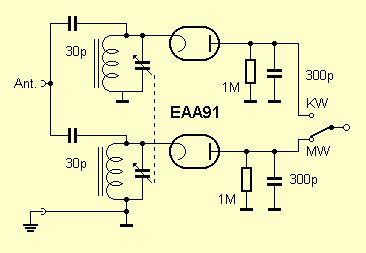

Два диода, сдвоенный КПЕ - почему бы не сделать двухдиапазонный радиоприёмник на средние и короткие волны? Это будут практически два полностью независмых радио, переключение производится только после детектора. При этом можно избежать проблем с переключателями ВЧ-контуров. Выходной сигнал можно после этого подать, например, на активные громкоговорители от компьютера. Избирательность на обоих диапазонах достаточно хорошая, так как включение детектора чень высокоомное. Но самое лучшее – это настоящий ламповый заук!
Новое радио получило также и новую антенну. Для этого использовалась медная труба отопительной системы, она заземлена, правда, в одном месте, но образует вместе с проводом заземления из розетки большой проводящий шлейф, который работает как магнитная антенна. Измеренное сопротивление между антенной и защитным продником осветительной сети ( в ФРГ – трёхпроводная сеть – фаза, нуль, защитный провод, последний соединяется с нулевым в главном щитке домовой проводки) было измерено сопротивление менее 1 Ома. Эффективнее всего работала ёмкостная связь с антенной через маленький конденсатор около 30 пФ. С помощью этой антенны могли быть приняты многочисленные радиостанции. Дальние европейские радиостанции могли быть постоянно приняты на КВ, на средних волнах прежде всего в вечернее время.
Дополнение: применение батарейной лампы
Jogi, http://jogis-roehrenbude. de предлагает применение лампы DA90. Тогда накальное напряжение составляет всего 1.4 вольта (у русских ламп 1.2 вольта). Он заметил также, что на ход характеристики лампы можно повлиять изменением напряжение накала.
