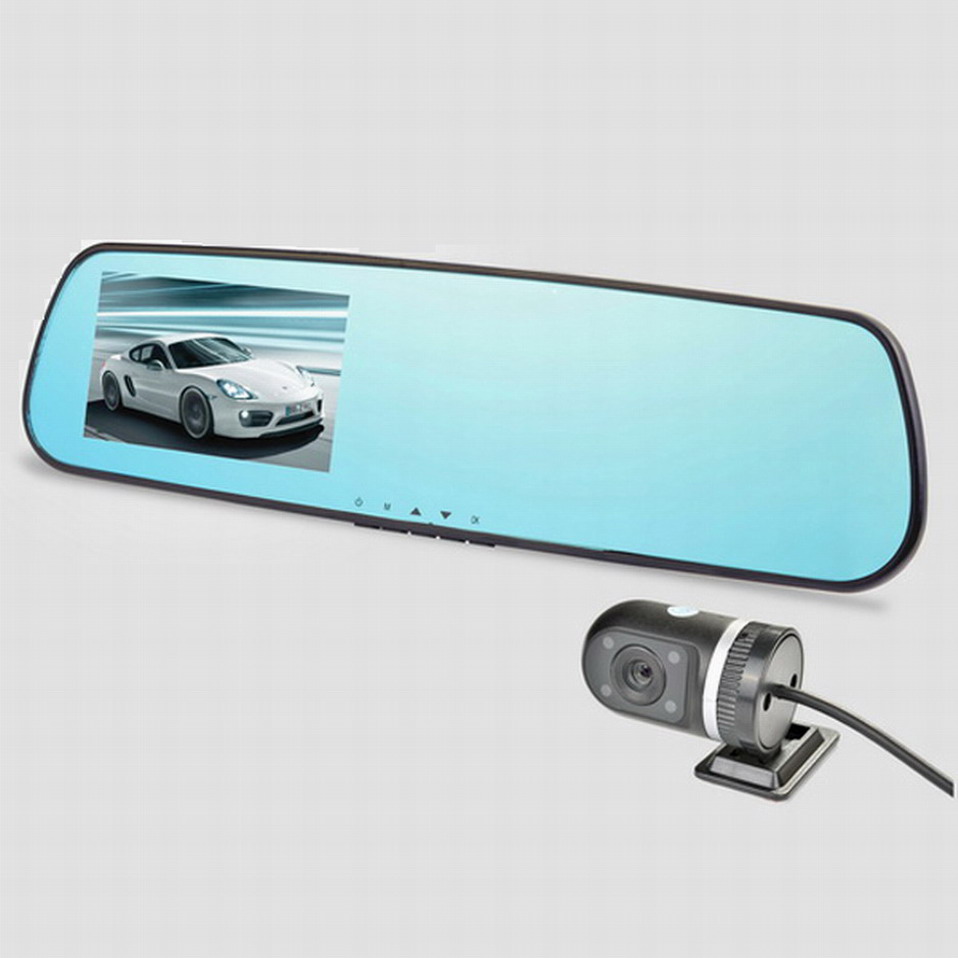

Инструкция пользователя DVR GD-13X

Инструкция пользователя DVR GD-13X.

Установите TF-карту в слот с надписью TF, класс карты должен быть более 4.

При подключении питания в разъем USB включается автоматическая запись.

Разъем AV-IN предназначен для подключения камеры заднего вида.

Разъем GPS предназначен для подключения внешнего GPS модуля для записи GPS трека и меток.

Настройка DVR GD-13X.

Остановите запись кнопкой "ОК"- режим записи видео в левом верхнем углу кинокамера «ё»

При удержании кнопки "М" включается меню настроек.

"МР" меню разрешения выбираем нужное 720Р или 1080Р встаем в нужную строку, нажимаем "ОК".

Клавишей "М" переходим в меню "RТ" цикл записи, выбираем требуемое время записи ролика положение "ВЫКЛ" непрерывная запись.

Клавишей "М" переходим в меню "НАСТРОЙКА".

Назначение позиций меню:

"Баланс белого" - баланс белого цвета при записи зависит от освещенности "АВТО" по умолчанию.

"Экспозиция" - принцип работы такой же как и на фото… грубо говоря — выше экспозиция — ярче фото, но при этом в зависимости от условий внешнего освещения могут быть пересветы (к примеру в ясную погоду при попадании лучей видео может стать просто ярким пятном)

"Цвет" - режим цветности видеосъемки

"Авто детектирование" детектор движения при включении реагирует на сотрясение и начинает запись.

"Водяной знак" штамп даты запись даты в кадре.

"Аудио" - включение или выключение звука при записи.

"auto record" - запись при включении либо автоматическая запись либо при нажатии кнопки.

"Выбор языка" - тут все ясно

"Частота" - частота развертки видео

"Виртуальный свет" - ночная подсветка, "выключить" по умолчанию.

"Время выключения" задержка выключения при снятии питания

"Основные тона" - звук кнопок можно отключить проговаривание в меню.

"Auto_backbright_off" - подсветка экрана выключение экрана при записи.

"G_sensor" - чувствительность датчика движения

"GPS correction time" - коррекция времени по GPS датчику.

"Настройка даты" - 65 выбор значения, «М» выбор позиции,  «ОК» выход запись установленного времени

"Форматирование" -  очистка TF карты

"System info" - версия прошивки.

"Default set" - сброс настроек по умолчанию.

Кнопкой  «М» выбираем режим фотосъемки ( верхнем левом углу экрана фотоаппарат «µ»)

Назначение пунктов меню аналогично режиму видеозаписи только для фотосъемки.

Кнопкой «М» выбираем режим воспроизведения (просмотра) В верхнем левом углу черный треугольник на зеленом фоне «4».

Удержание кнопки «М» вход в режим настройки, назначение пунктов:

«Настройка» :  «Удаление файла» - удаление конкретного файла

  «Форматирование» - очистка всей карты

Кнопка «М» переход в следующий блок настройки

«Громкость» Выбираем громкость проговаривания меню.

Назначение кнопок в рабочем режиме:

«◎» включение выключение подсветки ночной съемки

Удержание включение выключение устройства

«М» меню

«5» Включение  BlueTooth

«6» Выключение микрофона

«ОК» Выключение экрана при записи

Подключение внешней камеры:

Подключается в DVR с помощью кабеля из комплекта, в разъем  AV-IN,

Кабель содержит два вывода двухжильный красно-черный провод для подключения к лампе заднего хода : черный-корпус, красный +12В,  четырехконтактный круглый разъем для подключения провода камеры с соответствующим разъемом. На корпусе камеры два переключателя:

CAR-DVR - режим второй камеры регистратора с одновременной записью двух файлов

Automatic Flip – режим камеры заднего вида с управлением от лампы заднего хода.
