Приступаем к сборке. В первую очередь избавимся от крупных деталей, дабы не мешались под руками.

Собираем задние колеса



Собираем переднее колесо.

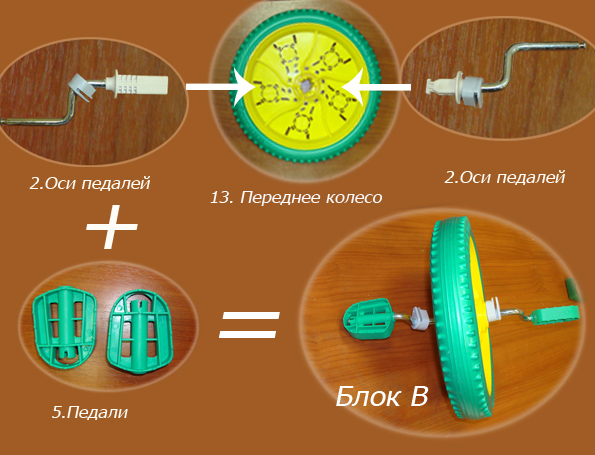

Оси педалей (2) вставляем в квадратное отверстие колеса (13) с обеих сторон до щелчка. Особое внимание уделяйте расположению осей относительно друг друга – они должны быть на разных уровнях (как показано на рисунке). Затем установите педали (5) на осях,  также до щелчка.

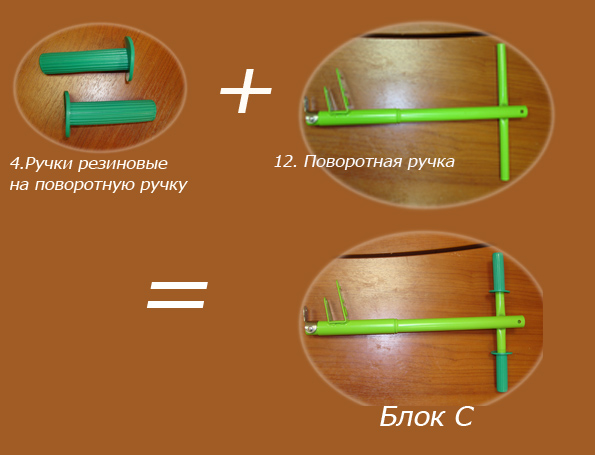

Вставляем резиновые ручки (4) на поворотную ручку (12). Перед тем, как вставить, сильно дуньте несколько раз в ручку. Под действием теплого воздуха ручка легко займет нужное положение.

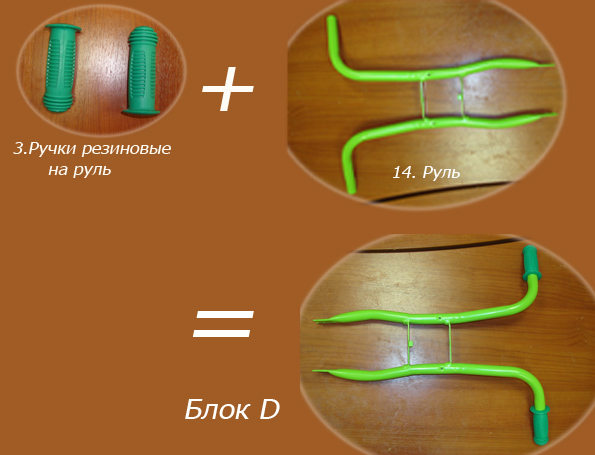

Вставляем  резиновые ручки (3) на руль (14). Перед тем, как вставить, сильно дуньте несколько раз в ручку. Под действием теплого воздуха ручка легко займет нужное положение.

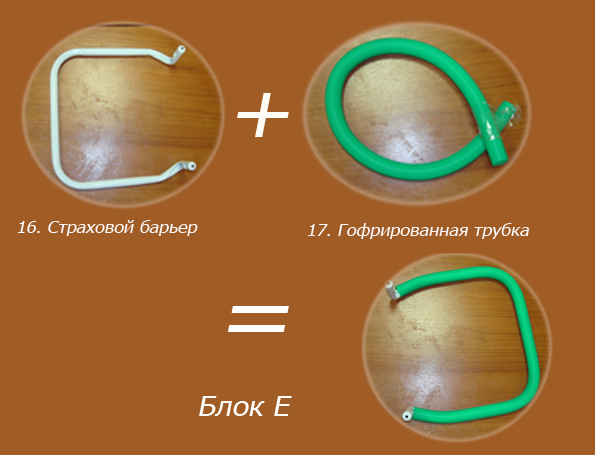

Надеваем гофрированную трубку (17) на страховой барьер (16)



Собираем спинку.

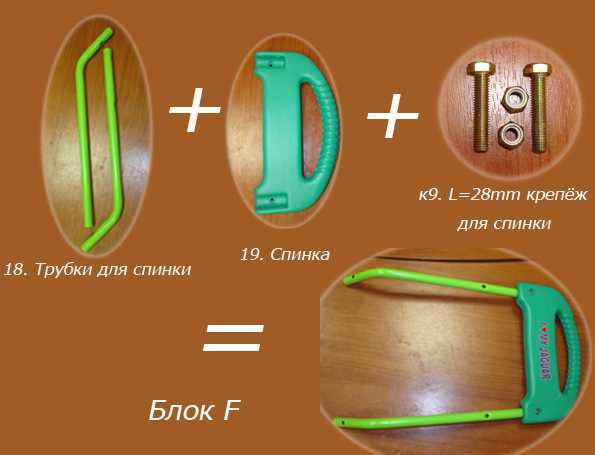

Присоединить трубки для спинки (18) к спинке (19) при помощи крепежа к9.

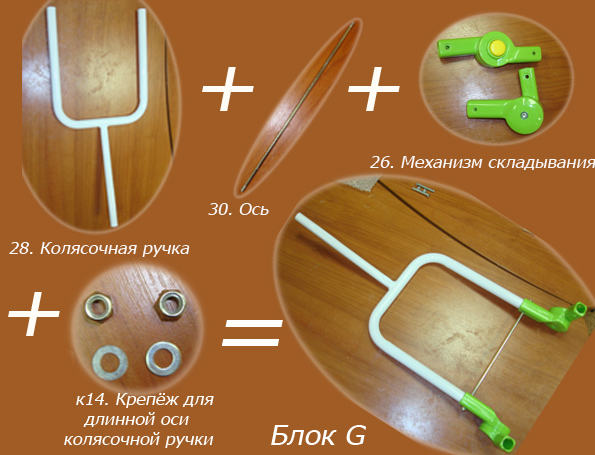

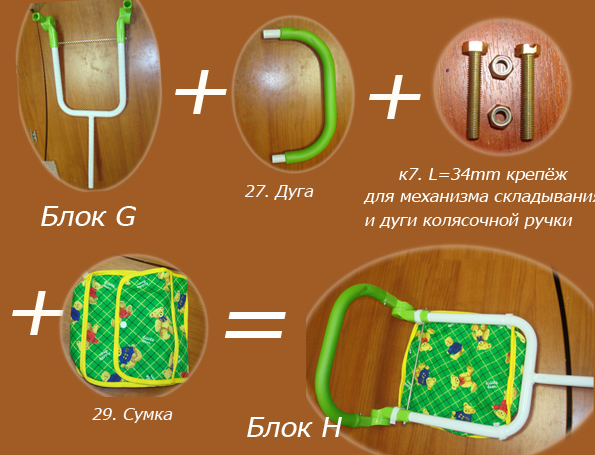

Собираем колясочную ручку



Продолжаем собирать колясочную ручку



Начинаем сборку велосипеда.  Вставить в отверстие рамы (7) велосипеда пластиковую втулку “b” (втулка вставляется снизу).

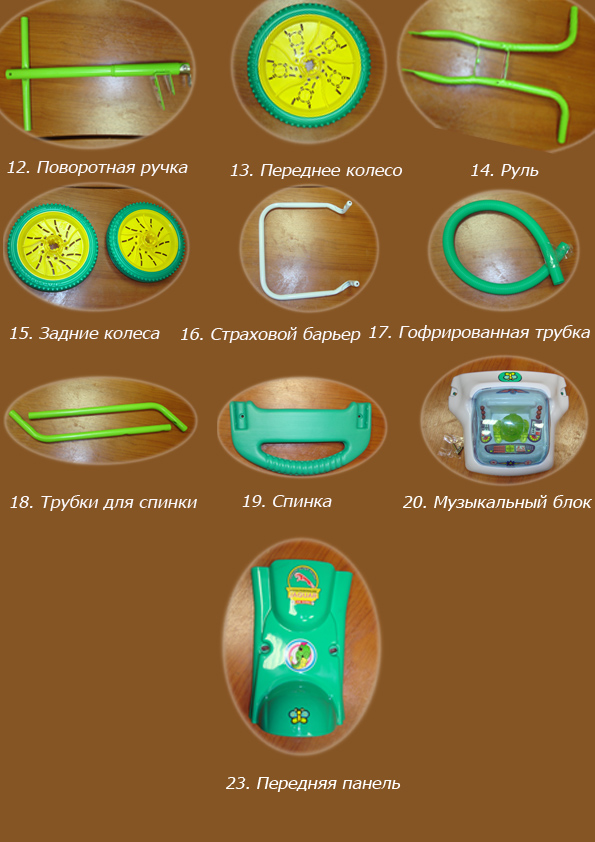

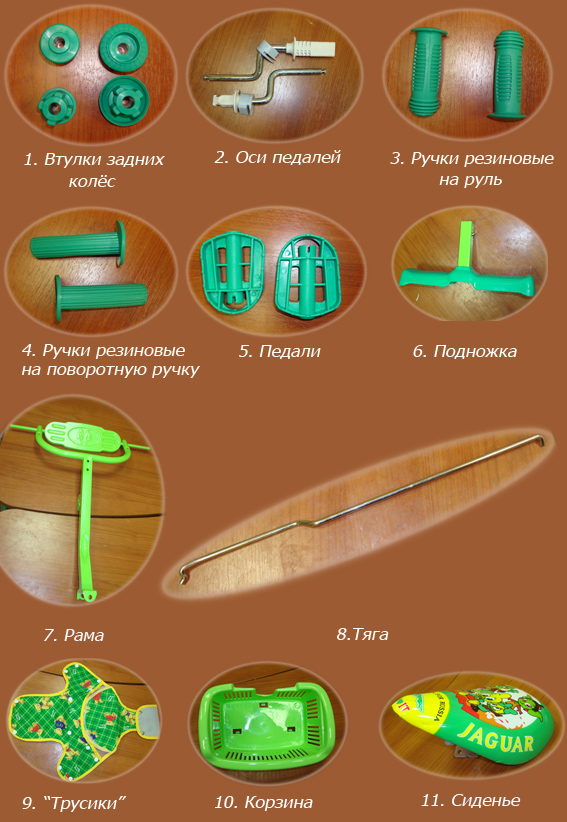

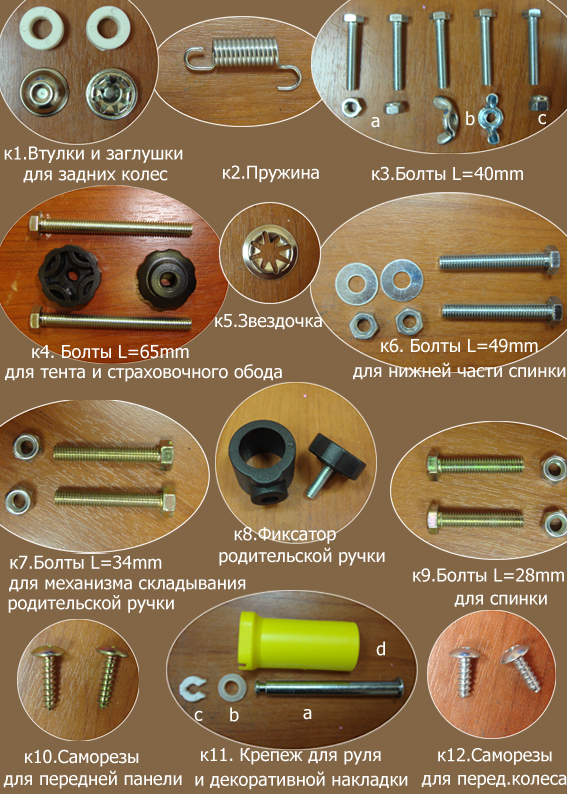

У нас есть следующие детали:

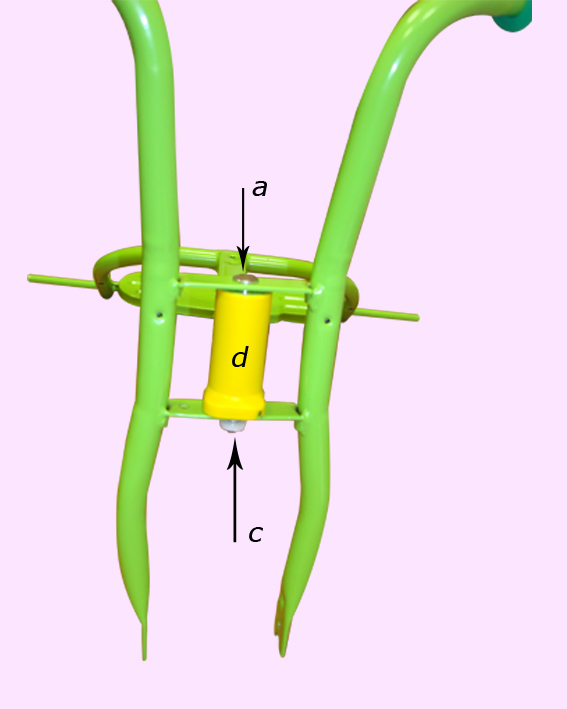

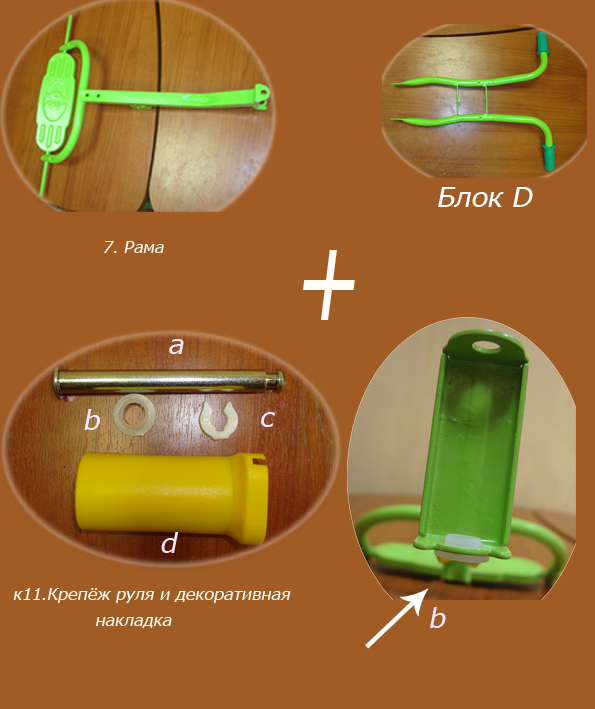

Соедините раму (7) и вилку (блок D) штырём “a” через декоративную втулку “d” и пластиковую втулку “b” (которую вставили на шаге 8). Закрепите штырь «а» пластиковой заглушкой “c”.

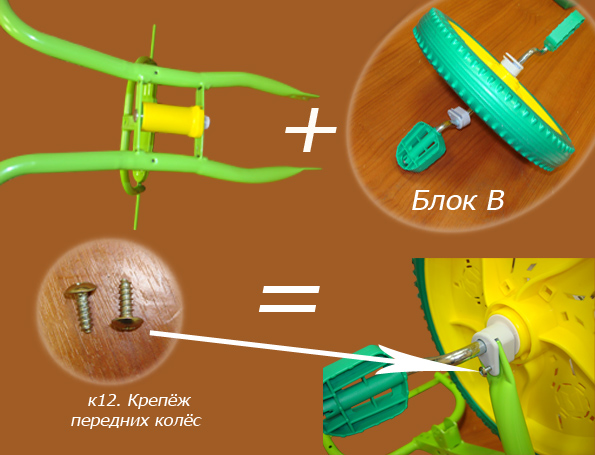

Соединяем переднее колесо (Блок В)  с вилкой при помощи саморезов (19). Это самые маленькие саморезы в крепеже.

НЕ нашли? Не то? Что вы ищете?

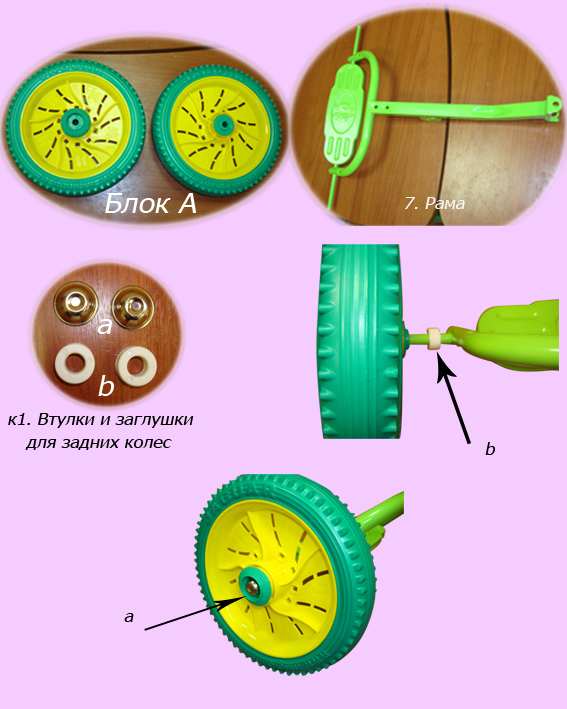

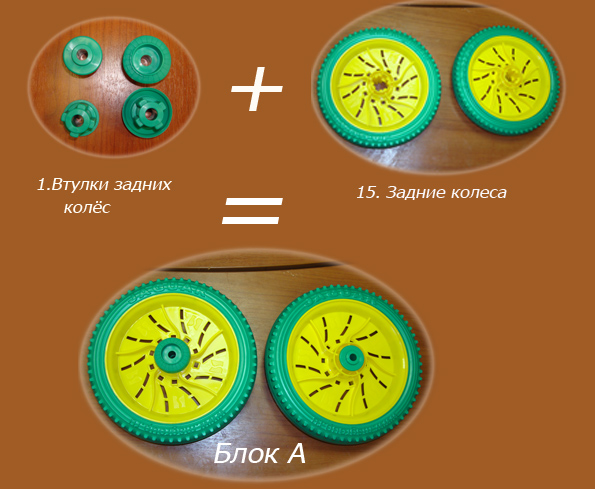

Собираем задние колеса. Заглушки «а» фиксируют колеса. Чтобы их поставить, достаточно сильно нажать до щелчка. Не забудьте про шайбы «b».

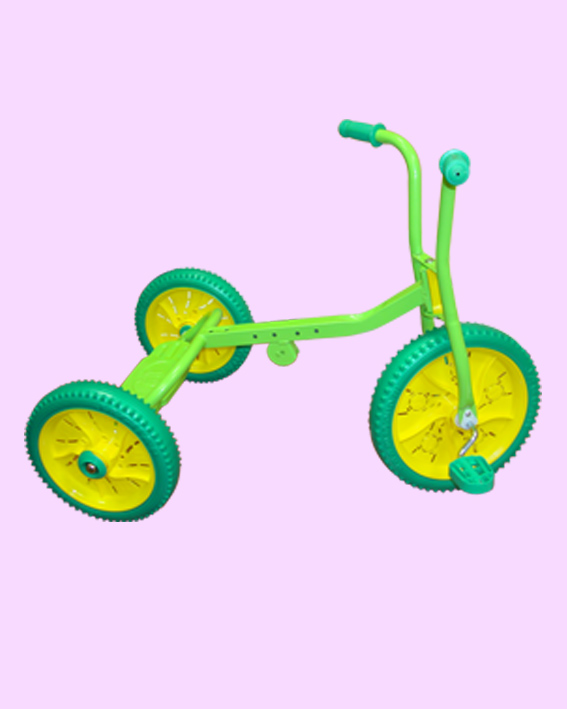

Должно получиться вот так:

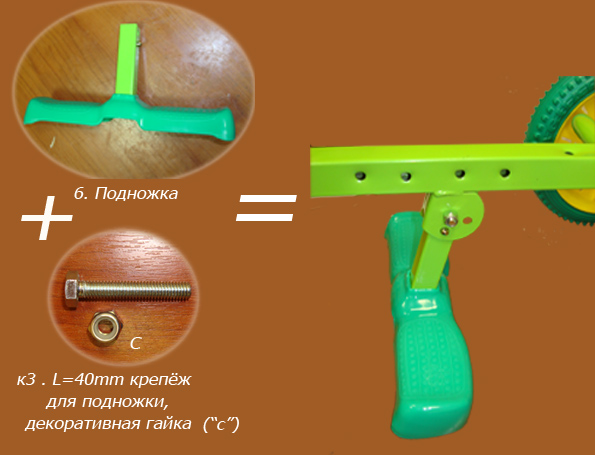

Присоединяем подножку (6). Обратить внимание на декоративную гайку «с» (она одна в комплекте крепежа и толще, чем другие). Болт необходимо вставлять со стороны металлической «нашлёпки» на раме, чтобы он не прокручивался.

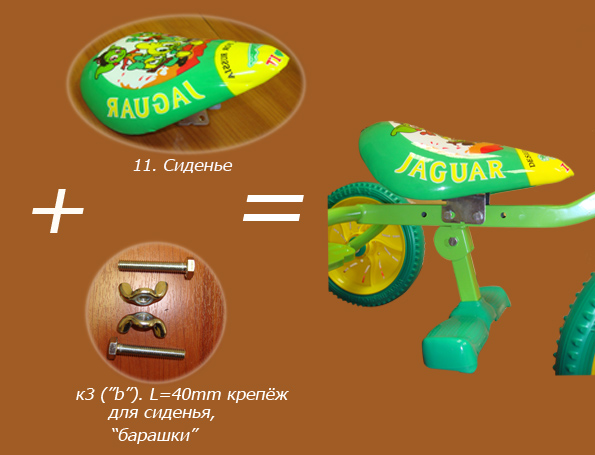

Присоединяем сиденье(11) при помощи крепежа к3.  Вместо гаек применяем «барашки»

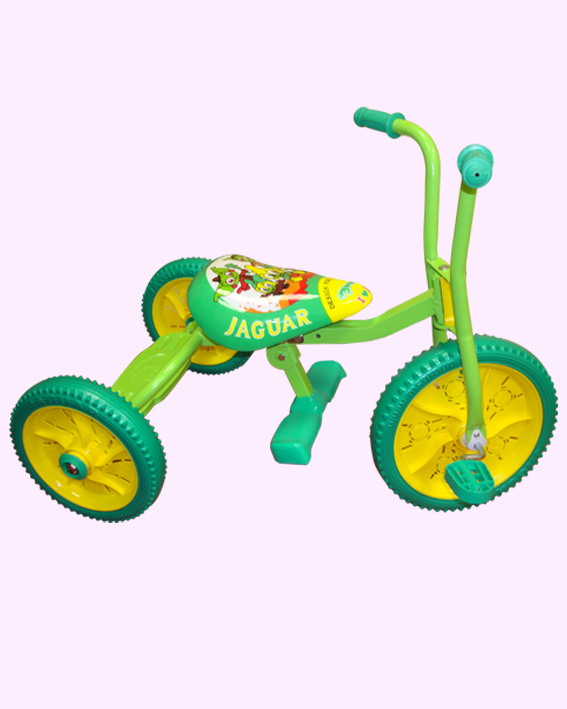

Должно получиться вот так

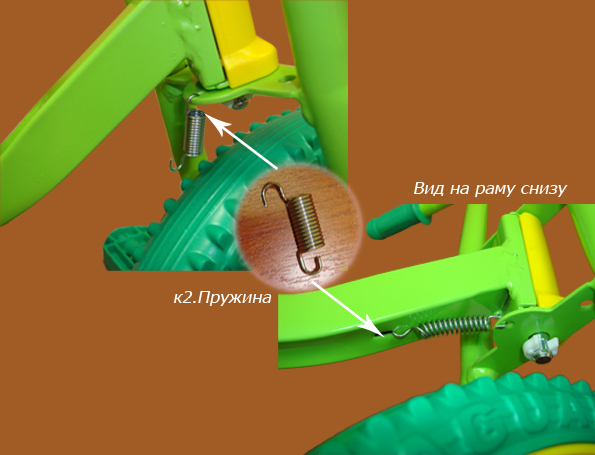

Натягиваем пружину к2 между вилкой и рамой. Один конец пружину закрепляем в отверстие на вилке, а 2-й конец пружины закрепляем в отверстии на раме (применяем плоскогубцы)

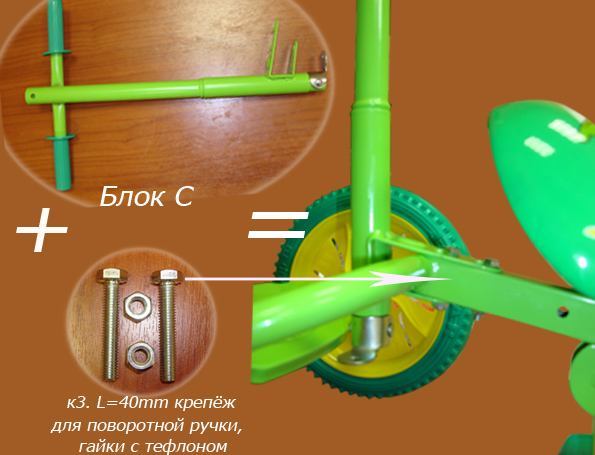

Присоединяем поворотную ручку (блок С)  к раме велосипеда при помощи двух болтов к3. Гайки должны быть с тефлоном.

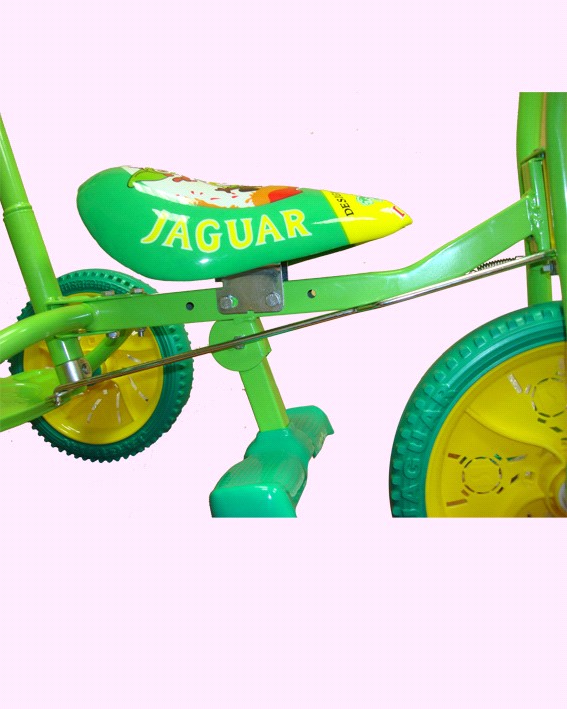

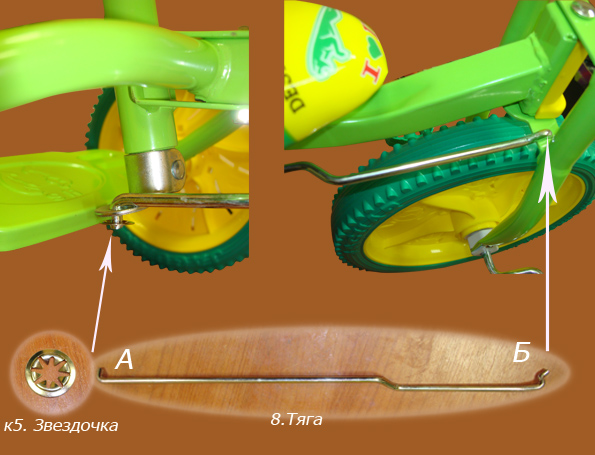

Присоединяем тягу(8). Правый конец тяги (точка Б) просовывается в отверстие, которое находится на вилке велосипеда, а левый конец (точка А) просовываем в отверстие, которое находится на поворотной ручке. Фиксируем левый конец металлической «звёздочкой» к5.

Должно получиться вот так:

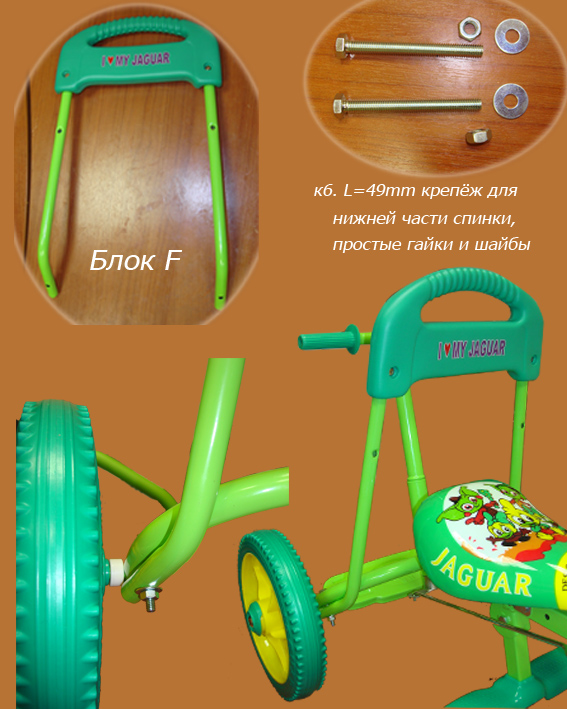

Присоединяем спинку (блок F) к раме при помощи крепежа к6. Гайки должны быть без тефлона, простые.

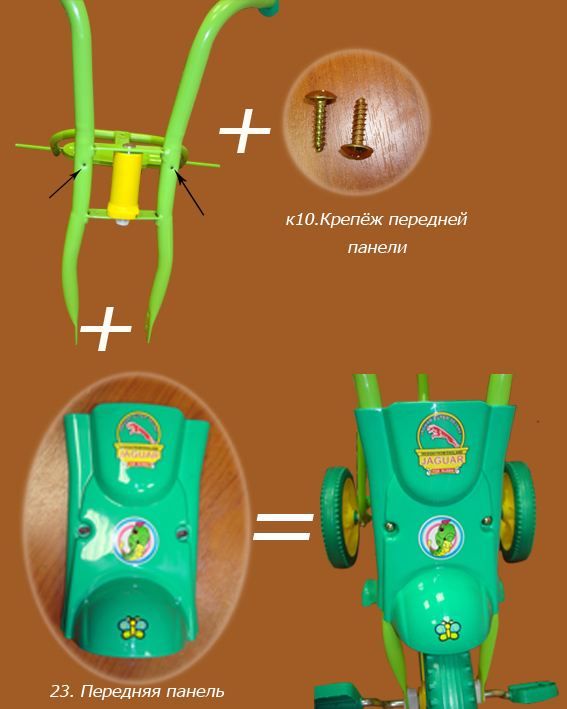

Присоединяем переднюю панель (23) при помощи 2-х саморезов  к10.

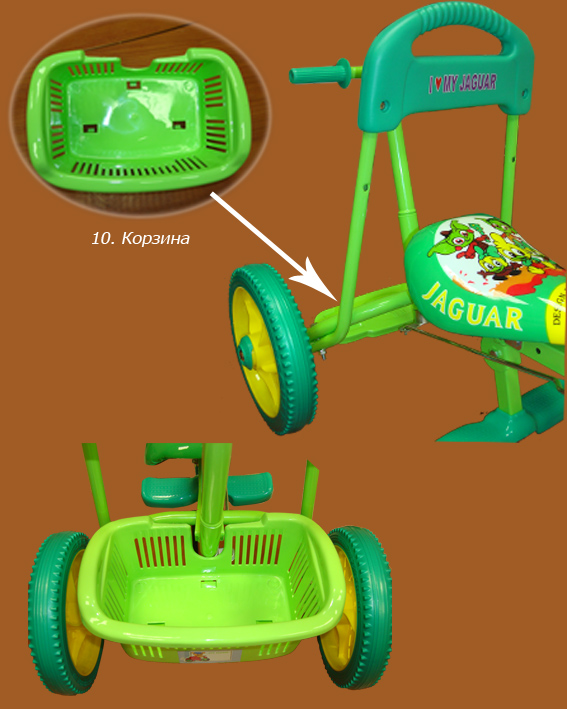

Присоединяем корзину (10) к задней части рамы.

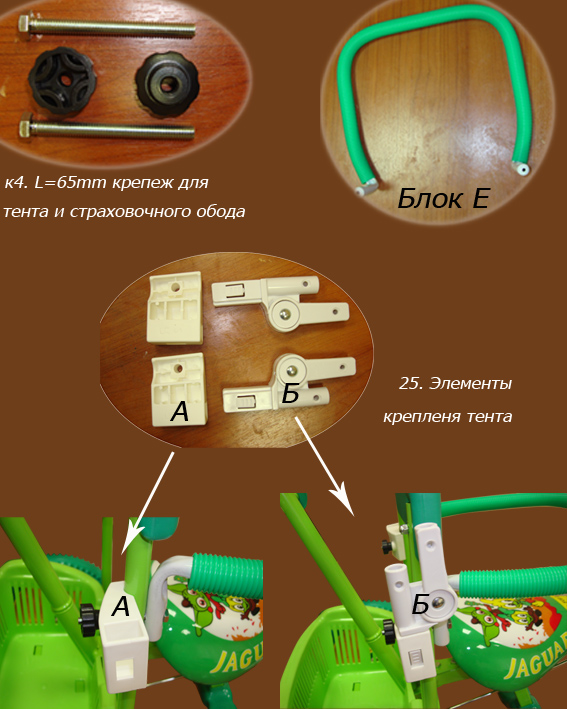

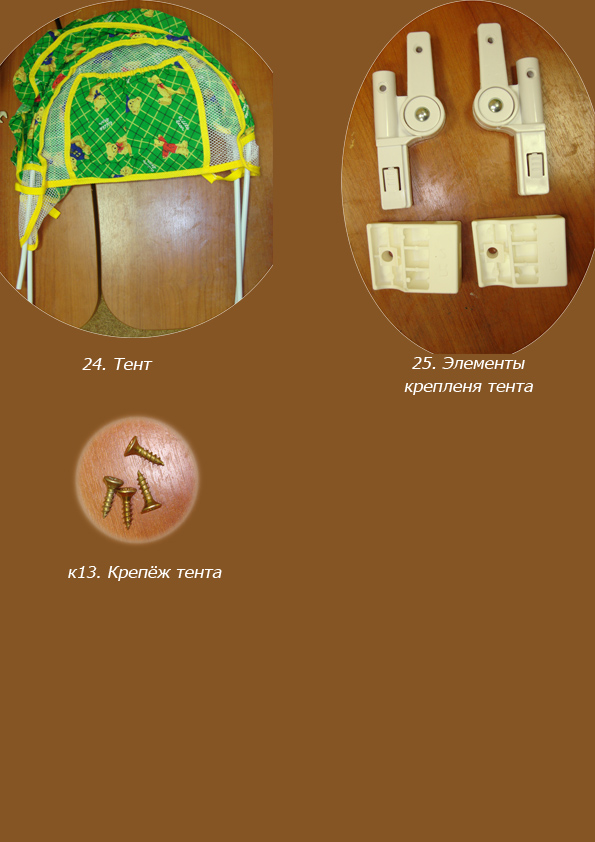

Присоединяем страх. обод (блок Е) и  элементы крепления тента (25)  крепежом к4 к спинке велосипеда.  (Фиксаторы «А» имеют метки “L”–левый и “R”–правый.) Затем вставляем фиксаторы Б в фиксаторы А до щелчка.

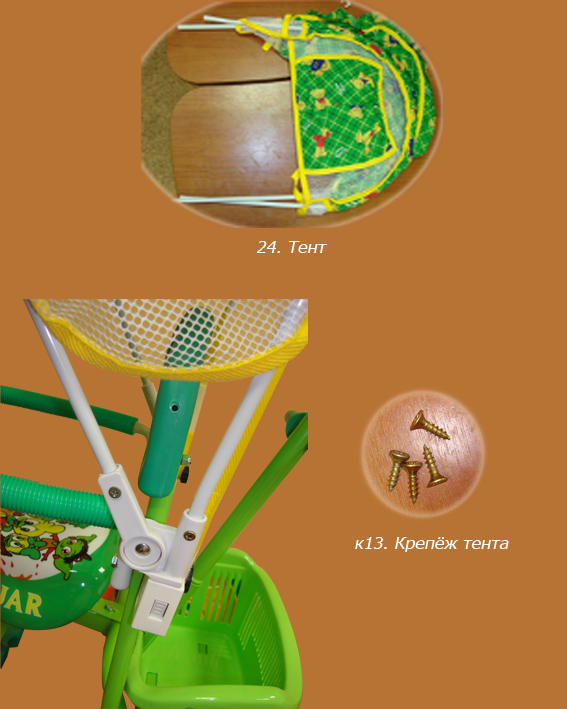

Присоединяем тент (24) при помощи саморезов к13

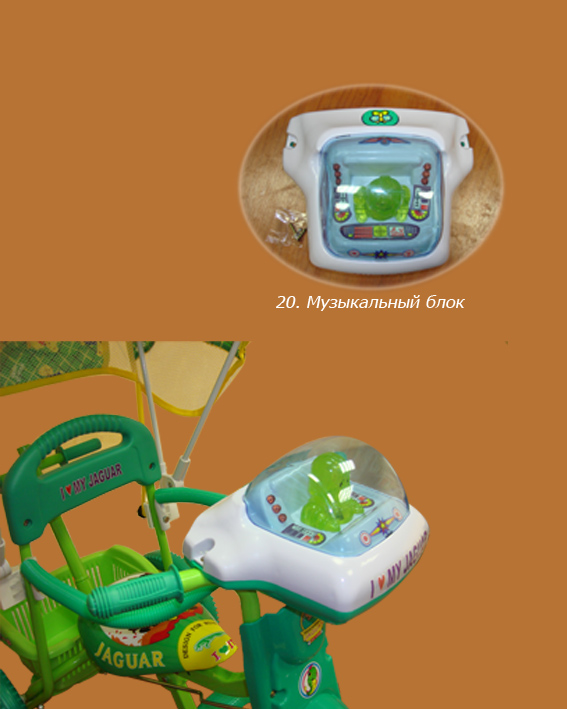

Присоединяем музыкальный блок (20) при помощи саморезов.  Саморезы находятся в упаковке музыкального блока.

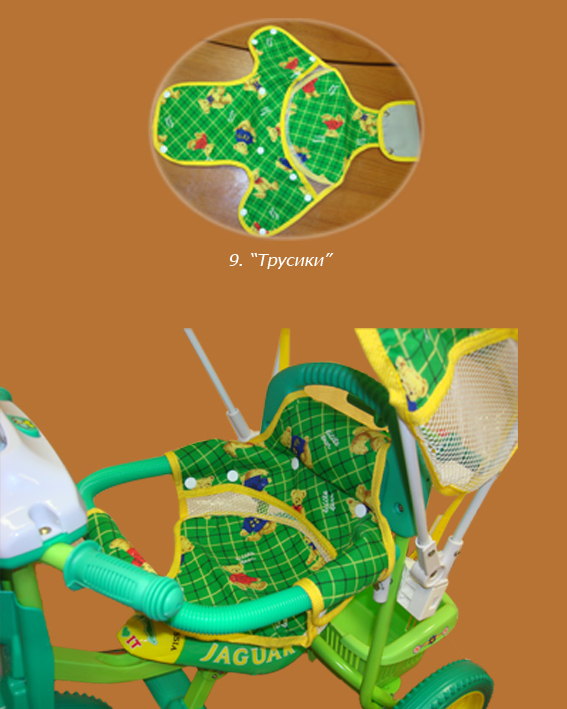

Прикрепляем «трусики» (9) при помощи кнопок.

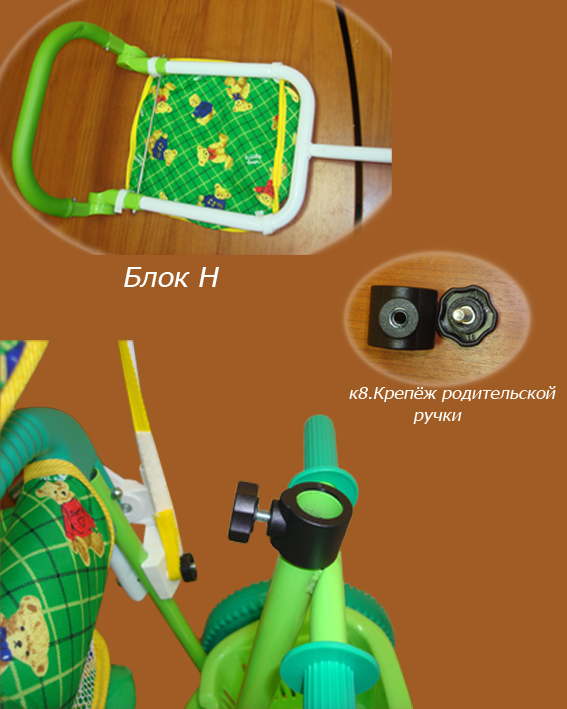

Присоединяем родительскую ручку (блок Н) при помощи крепежа к8. Регулировка высоты ручки возможна в пределах ложбинки, расположенной внизу. В противном случае на ручке будут царапины.

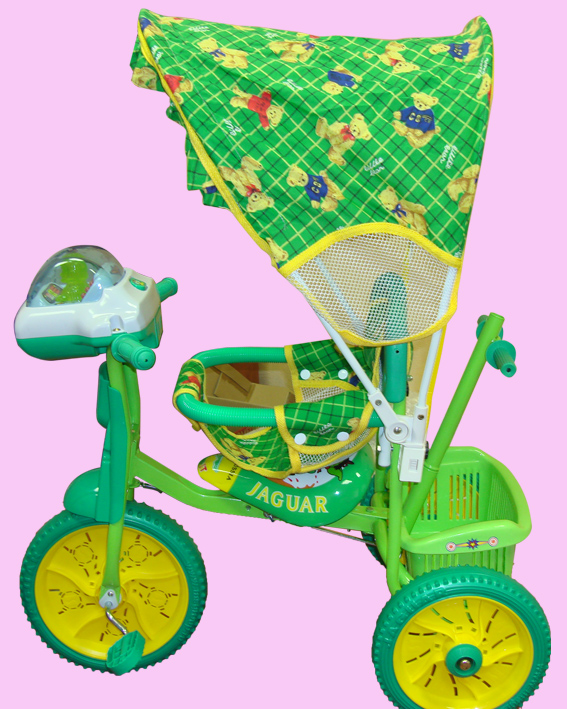

Получаем велосипед. Фото без родительской ручки, которая может быть колясочной (блок Н) или обычной

ВНИМАНИЕ!!! Родительская ручка используется ТОЛЬКО для управления велосипедом. Ни в коем случае не применяйте ручку в качестве рычага при заезде велосипеда на бордюры или ступеньки.  Это может закончиться тем, что ручка сломается.
