ПЛОСКОШОВНАЯ ТРЕХИГОЛЬНАЯ ПЯТИНИТОЧНАЯ МАШИНА ZJ-W122-356

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Характеристики

Модель

ZJ-W122-356

Вес (кг)

51

Уровень шума, db(A)

82 dB(A)

Размеры (см)

Длина - 50

Ширина -26

Высота - 40

Установка

1.Перед установкой машины ознакомьтесь с таблицей и необходимыми инструкциями о последовательности установки и закрепления машины.

2.Удостоверьтесь, что механизм мотора установлен правильно и будет вращаться по часовой стрелке ( см. рис.1).

Натяжение приводного ремня при нажатии на него должно допускать прогиб не более 2 см. Для безопасности работы закрепите защитные прокладки приводного ремня (см. рис.2).

3.Для определения соотношения между скоростью мотора, диаметра шкива мотора и длины приводного ремня смотрите таблицу ниже.

Рис.1

Таблица

Об/мин.

Размер шкива мотора (мм)

Приводной ремень

(дюйм)

60 Гц

50 Гц

36"

35"

34"

6000

105

125

5500

95

115

5000

85

105

4500

80

95

4000

70

85

ВНИМАНИЕ!

1. Эксплуатация новой машины в течении первого месяца допускается с использованием скорости не более 80% от максимальной скорости машины.

Проверьте соответствие шкива мотора скорости машины.

2. Толщина столешницы составляет около 50мм.

Размеры приводного ремня зависят от модели мотора и производителя (см. таблицу).

Мотор и приводной ремень

1. Мотор - Ѕ НР (400 Вт), трехфазный, двух полюсной,

, приводной ремень - V - образной формы типа М.

НЕ нашли? Не то? Что вы ищете?

2. При установке мотора центральные линии шкивов машины и мотора должны совпадать.

Смазка (см. рис. 3, 4).

1. Использовать масло MOBIL # 10,TEBOIL LARITA 10 (Производитель Финляндия)или масло аналогичного типа.

2. Вследствие того, что в новой машине первоначально масла нет, необходимо открыть пробку (А), и залить масло в машину таким образом, чтобы уровень масла находился между метками

H и L.

3. Уровень масла в машине следует проверять ежедневно. В случае снижения его уровня ниже отметки L индикаторе, необходимо долить масло в машину. После начала работы машины (перед проведением швейной операции) необходимо убедиться в достаточном количестве масла по фонтанчику в пробке (А).

Рис.3

Рис.4

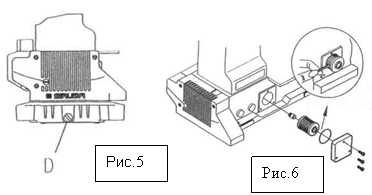

Замена масла (см. рис.5, 6, 7).

1 .Открыть винт (D), дать вытечь маслу из бака, после чего закрыть.

2.Для увеличения срока службы машины, необходимо масло менять сначала каждый месяц, затем один раз в четыре месяца.

Замена фильтра (см. рис.).

1. В данной машине имеется особый фильтр, нуждающийся в регулярной (раз в месяц) чистке, а при необходимости, и замене.

Охлаждение и смазка иглы и нитей

Во избежание обрыва нити используйте кремниевое масло (I) (см. рис.7)

Замена иглы

1. Для выбора размера иглы используйте таблицу ниже

2. Отверните винт (I), снимите иглу. Вставьте другую иглу (см. рис. 8)

3. Заверните винт

Таблица

Размер иглы

Тип иглы

2-х

3-х

SCHMETZ

UYI28GAS

#70

#75

ORGAN

I28GAS

#10

Рис.8

#11

* Иглы специального размера

см. таблицу принадлежностей

Заправка нити (рис.8)

Вденьте нить в иглу. Неправильное положение иглы может привести к обрыву нити или искажению строчки.

Натяжение нити (См. рис. 9)

Натяжение нити зависит от следующих факторов:

1. Вид ткани

2. Качество ткани

3. Вид нити

4. Длина стежков

5. Размер иглы

Поворот ручки натяжения нити по часовой стрелке – увеличение натяжения.

Поворот ручки натяжения нити против часовой стрелки – уменьшение натяжения.

Регулировка подачи нити (рис.10)

1. Когда игла находится в самом нижнем положении, верхняя часть механизма подачи нити должна располагаться горизонтально.

2. При необходимости регулировки: сначала ослабьте винты (4) и (2) и отрегулируйте расстояние между точками А и В, равное 75 мм, затем закрепите.

Рис.9 Рис.10 Рис.11

Примечание. Для ослабления натяжения нити поверните механизм подачи нити (3) влево. Для усиления натяжения нити поверните механизм подачи нити (3) вправо. Не используйте механизм раскладчика (5) при регулировке механизма подачи нити.

Регулировка механизма раскладчика нити (рис.10, 11)

Когда механизм раскладчика (1) (рис.11) отрегулирован на верхнее положение, небольшое отверстие (А) другого механизма раскладчика должно находиться на том же уровне, на котором находится большое углубление механизма раскладчика. Для регулировки механизма раскладчика ослабьте винты (3) и (4) и наклоните механизм вниз, затем заверните винты.

Регулировка положения лапки (рис.12.

Ослабьте винт (I), двигая лапку (2) влево или вправо, отрегулируйте положение лапки таким образом, чтобы кончик каждой иглы находился по требуемому центру, и закрепите винтом (I) (см. рисунок).

Иглы

Рис.12

Регулировка длины стежка (рис.13, 14)

Рис.13 Рис.14

Длина стежка регулируется в диапазоне от 1,2- 4,0 мм или в пределах от 6-I 8 стежков / дюйм.

1. Нажмите и держите левой рукой кнопку (А) (рис.13), а правой рукой (рис.14) вращайте шкив машины до тех пор, пока кнопка не провалится.

2. Совместите метку шкива машины с требуемой длиной стежка (длина стежка нанесена на машине), затем отпустите кнопку (см. рисунок).

3. Вращением шкива против часовой стрелки можно увеличить длину стежка, вращением шкива по часовой стрелке можно уменьшить длину стежка

4. После изменения длины стежка требуется изменение дифференциала (см. рисунок15).

Регулировка дифференциала (рис.15).

Дифференциал передаточного числа механизма

подачи ткани регулируется в

диапазоне 1:0.5 до 1: 1,3.

Для регулировки дифференциала ослабьте гайку (1)

и поверните индикатор (2) вверх или вниз.

* Для того, чтобы ткань при шитье растягивалась,

поверните индикатор (2) вверх.

* Для того, чтобы ткань при шитье припосаживалась,

поверните индикатор (2) вниз.

Рис.15

Регулировка давления лапки (рис.16).

Давление лапки не должно быть слишком сильным,

поэтому следует ослабить давление лапки настолько,

насколько возможно, чтобы ткань свободно проходила

под лапкой. Регулировка давления лапки осуществляется

поворотом ручки.

Рис.16

Очистка (рис. 17)

Выньте пробку MQ22 и через образовавшееся

отверстие очистите от пыли и грязи.

Очистку производите каждый месяц.

Рис.17

Схема заправки верхней нити

Инструкция по безопасности

1 .При транспортировке

(1) Машина должна быть упакована с двумя защитными прокладками из пенопласта для защиты машины.

(2) Машина должна быть упакована в картонную коробку.

(3) Для передвижения машины используйте тележку или переносите машину на руках.

2.При хранении

(1) Машина должна быть покрыта чехлом, когда она не работает, для защиты деталей машины от пыли.

(2) Машину нельзя хранить при температуре более 45иС.

3.При работе машины

Машина не должна работать при температуре более 40°С.

4.Предупреждение

Примите во внимание, что:

a. Рабочее место - опасное место;

b. Не нужно трогать иглу, когда машина работает;

c. Нужно быть внимательным при самостоятельном продвижении материала (ткани).

d. He нужно подставлять пальцы под иглы при движении материала (ткани).

Обращайте внимание на предупреждения:

a. Подвижные детали машины должны быть закрыты при работе машины.

b. Выключайте напряжение, когда Вы производите регулировку машины, заменяете шпулю, иглы или производите очистку.
