Карнизы с багетной планкой

               Карнизы с багетной планкой

Карнизы Спарта и  Лайн.

Пластмассовые  карнизы.

  Комбинированные карнизы.

  Состав  карниза с багетной  планкой и пластмассовой шиной:

Багетная планка с адаптером.

2.  Пластмассовая  шина.

Комплект крепежа для потолочного или настенного крепления;

  по  умолчанию  комплектация для потолочного крепления.

Боковины. Крючки-ролики для пластмассовой шины (зажимы-ролики или специальные крючки-ролики). Торцевые заглушки. Стопоры для пластмассовой шины. Монтажные  заглушки  (при потолочном креплении).

Багетная планка.

  Карниз длиной до 4,0 м может быть изготовлен целым (несоставным) или составным по

  желанию  заказчика. Карнизы длиной свыше 4,0 м изготавливаются несоставными, если

  позволяет длина планки и только при условии самовывоза. Составные карнизы с

  пластмассовой шиной рекомендуется комплектовать соединителями пластмассовых шин по  количеству рядов (см. прайс-лист «Фурнитура пластмассовых шин»).  Исключение: шина 2 Плюс  с наполнителем, имеющая три ряда, но комплектующаяся двумя соединителями.

  Если требуется заказать несколько карнизов одного и того же артикула для одного клиента,  следует сделать примечание к заказу: «Подобрать планки по тону – одному клиенту».

Багетные планки Терни, Болонья, Рома, Мери, Рамино, Синклер, Снупи под заказ могут быть окрашены  по «Таблице цветов изделий из дерева». Планка  Синклер  может быть  обтянута по заказу  декоративной тканью.

Декоративные планки, выполненные в технике лепнина: Колизей, Эрмитаж, Монплезир имеют стандарные цвета; кроме того  эти планки могут быть окрашены  в любые цвета по  каталогу с дополнительной обработкой золотой, серебряной, медной и зеленой патинами.

Необходимо предупреждать клиента  о  возможном  незначительном отличии  фактуры и цвета от представленных образцов, т. к.  в производстве используются  натуральные  материалы,  имеющие природную фактуру. Различие в освещении  торгового зала и  домашнего интерьера  также  влияет на  восприятие цвета и фактур. Во избежание рекламаций  следует  обращать особое внимание клиента на эти факторы.

Выбор планок и видов их декорирования следует производить по реальным образцам, т. к. полиграфия не позволяет абсолютно точно передать фактуру и цвет.

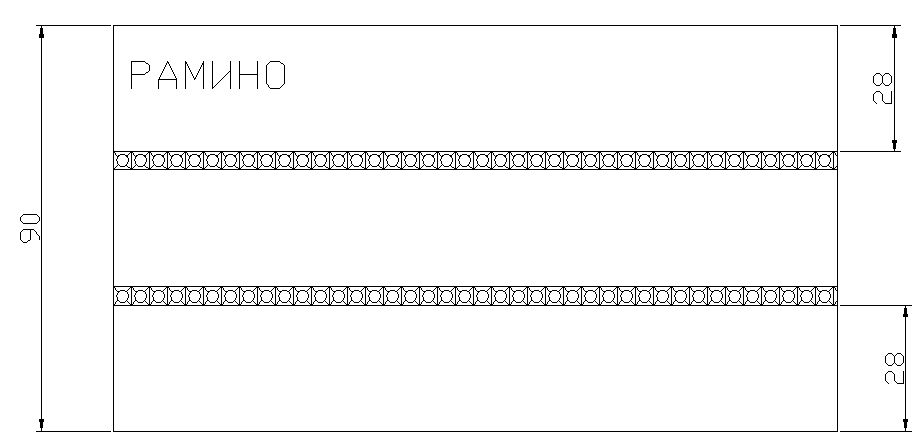

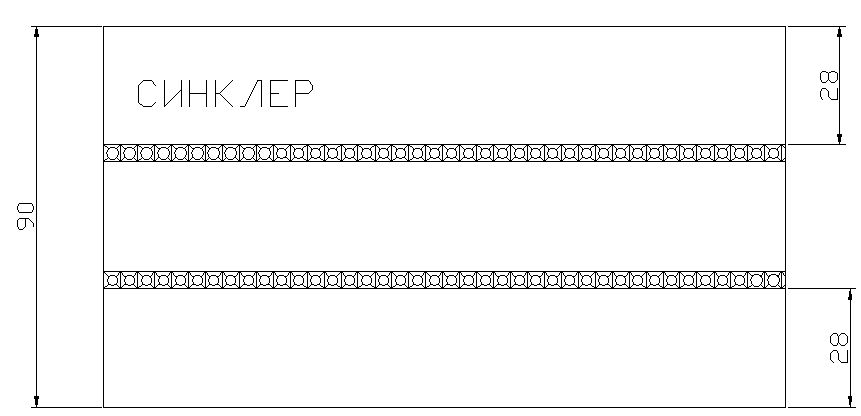

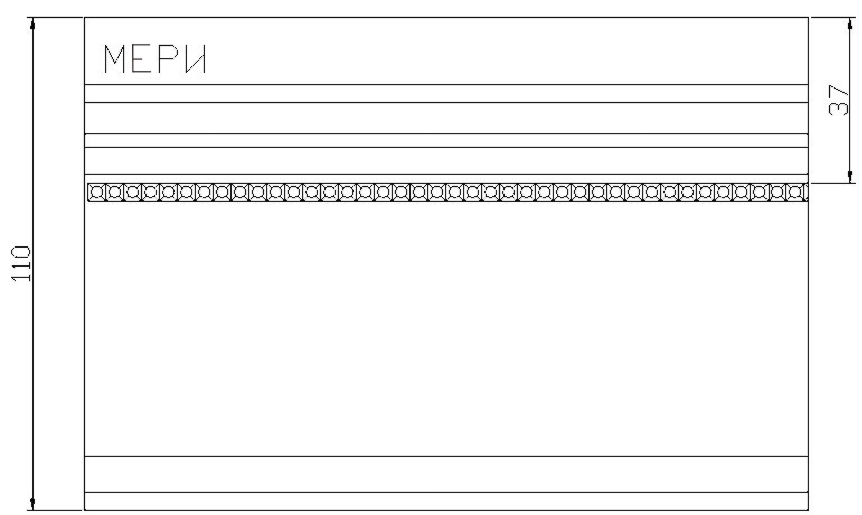

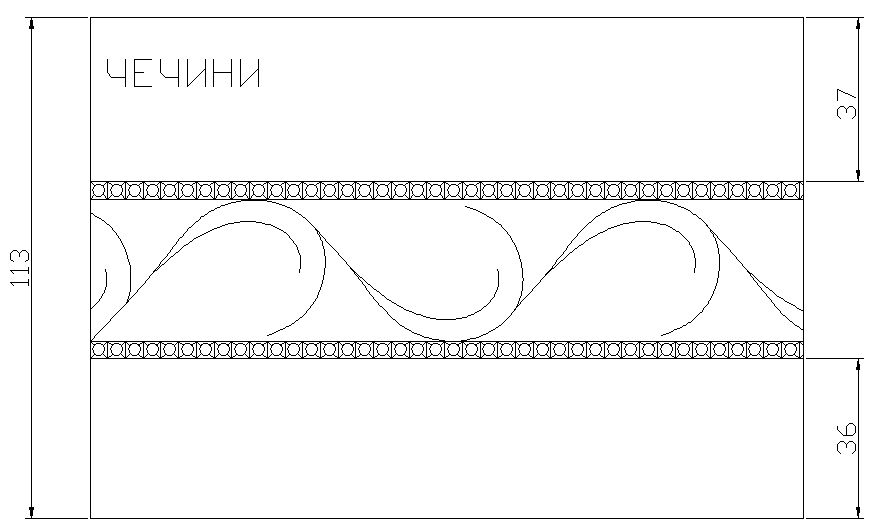

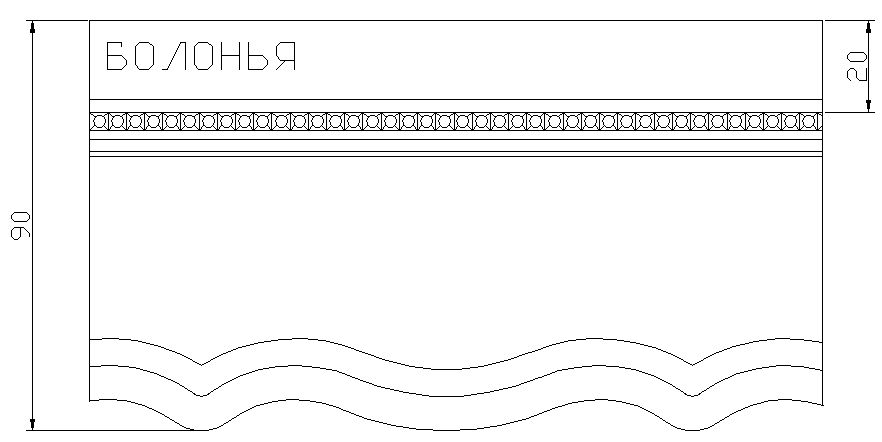

  Декорирование багетные планок стразами.

  1 вариант:  Планки, рекомендованные  для декорирования стразами:

  Болонья,  Рамино,  Синклер,  Мери, Чечини.

Рекомендованные варианты

2 вариант:  Изготовление карниза по эскизу.

Декорирование стразами багетных планок, не входящих в список рекомендованных, необходимо согласовывать с менеджером.

Заказ  обязательно сопровождается  эскизом.

2.  Пластмассовая шина.

Вид	Ширина, см
Трехрядная	11.5
2 Плюс	9.0
Двухрядная	8.0
Однорядная	5.0

В разделе «Пластмассовые карнизы и шины» каталога «Карнизы» приведены

размеры всех элементов для комплектации шин. Размеры крючков-роликов и зажимов-роликов см. в инструкции далее.

Крепление.

Карнизы с багетной планкой могут быть  закреплены  на  потолок или на стену.

Потолочное крепление                                 Настенное крепление

Пластмассовая шина                                         Пластмассовая шина

Для настенного крепления используются кронштейны следующих длин:

5, 9, 12, 15, 18, 21, 25 и 28 см  – стандартные;  25, 30 и 35 см  – усиленные.

При изготовлении карниза без боковин с настенным креплением по умолчанию используются кронштейны  длиной 12 см.

В комплект настенного крепления входят: кронштейн настенный для пластмассовых шин, пластина для крепления кронштейна к пластмассовой шине, шурупы, дюбели.

Для  крепления в потолок пластмассовой шине сверлятся отверстия, карниз комплектуется монтажными заглушками,  дюбелями и шурупами.

Боковины.

Карниз может быть изготовлен с  одной, двумя боковинами  или без них.

Минимальный  размер  боковины для потолочного крепления  зависит от вида выбранной

шины и толщины багетной планки (см.  таблицу);

минимальный размер для настенного крепления + 5 мм  к размеру потолочного.

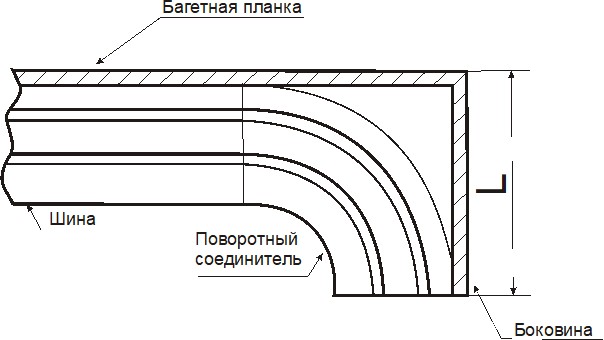

Минимальные длины боковин багетных карнизов для потолочного крепления

	Минимальная длина боковины (по лицевой стороне) L, мм*
Изготовление без поворотного соединителя	Изготовление с поворотным соединителем
Шина	Поворотный соединитель внешний прямоугольный
Толщина планки, мм	1-р	2-р	3-р	Оптима 2-р	Оптима 3-р	С наполн. 1-р	2+ 2-р	2+ 3-р	1, 2 и 3-х рядн.	2 и 3-х рядн. для шин Оптима	2 и 3-х рядн. для шин 2+
Ширина шины/ поворотника, мм	48	78	113	58	87	48	78	88	141	121	151
Рома	10	60	90	125	70	100	60	90	100	155	135	165
Болонья	10,5
Терни	10,5
Мери	17	70	100	135	80	105	70	100	110	160	140	170
Мери/ф.	17
Оланда	18,9
Пескара	19
Снупи	19
Сицилия	20
Элба	20,4
Палермо	20,5
Вега	21,5	75	105	140	85	110	75	105	115	165	145	175
Прато	21,5
Римини	22,5
Рамино	24
Синклер	24
Чечини	24
Маджиолино	26
Монплезир	26
Колизей	45	95	125	160	105	135	95	125	135	190	170	200
Эрмитаж	46



Зависимость длины кронштейна от длины боковины при настенном креплении

Боковина, см	Кронштейн, см
6 - 9	5
10-12	9
13 - 15	12
16 - 18	15
19 - 21	18
22 - 25	21
26 - 28	25
29 - 30	28
31 - 35	30
*36 - 39	35

        * Расчет  стоимости по алгоритму  эркера.

       По желанию заказчика боковины можно комплектовать:

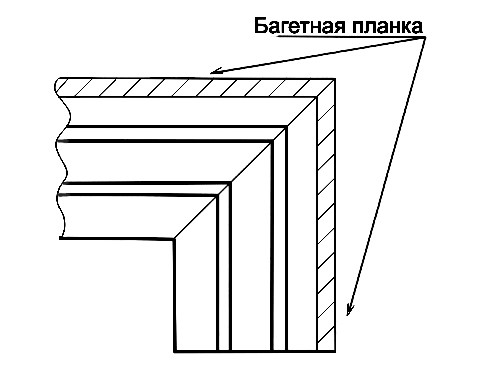

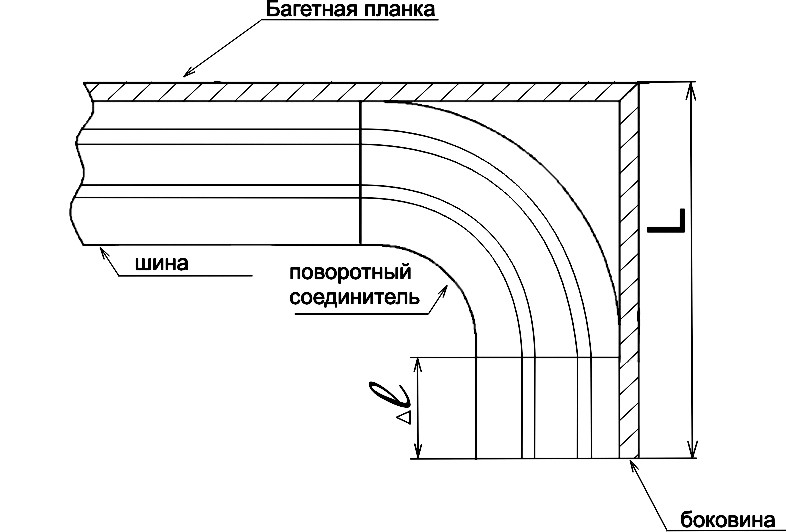

поворотным  соединителем внешним прямоугольным	шиной  с  запилами под 45°
боковина при необходимости  может наращиваться шиной ( ∆l )	бегунки через стык  в этой  конструкции не проходят; расчет стоимости  карнизов, укомплектованных такими боковинами,  производится по алгоритму эркера.

Крючки  для пластмассовой шины.

Карнизы с багетной планкой комплектуются крючками  для пластмассовой шины

из расчета  1 ролик на 10 см каждого ряда.  Крючки для пластмассовой шины(а), входящие в

стандартный набор,  можно  заменить за отдельную плату  на  зажимы-ролики (б)  или

крючки-ролики для пластмассовой шины специальные (в).

  а) крючок для пластмассовой шины  б)  зажим-ролик  в) крючок-ролик для пластмассовой шины специальный

6. Торцевые заглушки  устанавливаются на пластмассовую шину карниза без боковин  во избежание выпадения крючков-роликов, зажимов-роликов или крючков-роликов специальных.

Крючки для пластмассовой шины, (специальные крючки-ролики для пластмассовой шины или зажимы-ролики) вставляются в шины через специальные отверстия, которые  закрываются  стопорами. Монтажными  заглушками  закрываются монтажные отверстия в шине, использовавшиеся  для потолочного крепления.

Карнизы Спарта и Лайн.

Карнизы Спарта  изготавливаются с декоративной пластмассовой планкой (блендой)

шириной 50мм или 75мм  и  любой из пластмассовых шин; исполнение возможно

с полукруглыми боковинами или без них.

Карнизы Лайн (с декоративной полосой 24мм) также могут быть изготовлены с  любой из

пластмассовых шин; исполнение возможно с прямоугольными  боковинами или без них.

По умолчанию  карнизы Спарта и Лайн комплектуются потолочным крепежом; по желанию

клиента  за дополнительную плату можно заказать комплекты настенного крепления.

Пластмассовые карнизы.

Пластмассовые шины в комплекте с крепежом, заглушками, крючками применяются как

самостоятельные карнизы.

Арт. 156  – карниз однорядный

Арт. 157  – карниз двухрядный

Арт. 158  – карниз трехрядный

Арт. 186  – карниз однорядный  (шина с наполнителем)

Арт. 187  – карниз двухрядный  (шина с наполнителем)

Арт. 188  – карниз трехрядный  (шина узкая трехрядная 2 плюс с узким боковым соединителем)

Арт. 160  – карниз трехрядный  (шина трехрядная производство Германия)

Арт.  431 – карниз с любой пластмассовой шиной  с наклеенной на нее лентой Велкро.

По умолчанию  пластмассовые карнизы  комплектуются потолочным крепежом;

по желанию  клиента  за  дополнительную  плату  можно  заказать  комплекты

настенного крепления.

Возможность использования поворотных соединителей:

Вид поворотного соединителя	Размер поворотного соединителя	Карниз с багетной планкой	Спарта	Лайн	Пластмассовые карнизы без декоративных планок, кроме арт.186, 187, 188
Внешний  прямоугольный	1 рядный	14 Х 14	Да	Нет	Да	Нет
2 рядный	14 Х 14	Да	Нет	Да	Нет
3 рядный	14 Х 14	Да	Нет	Да	Нет
Внешний круглый	1 рядный	14 Х 14	Нет	Да	Нет	Да
2 рядный	14 Х 14	Нет	Да	Нет	Да
3 рядный	14 Х 14	Нет	Да	Нет	Да

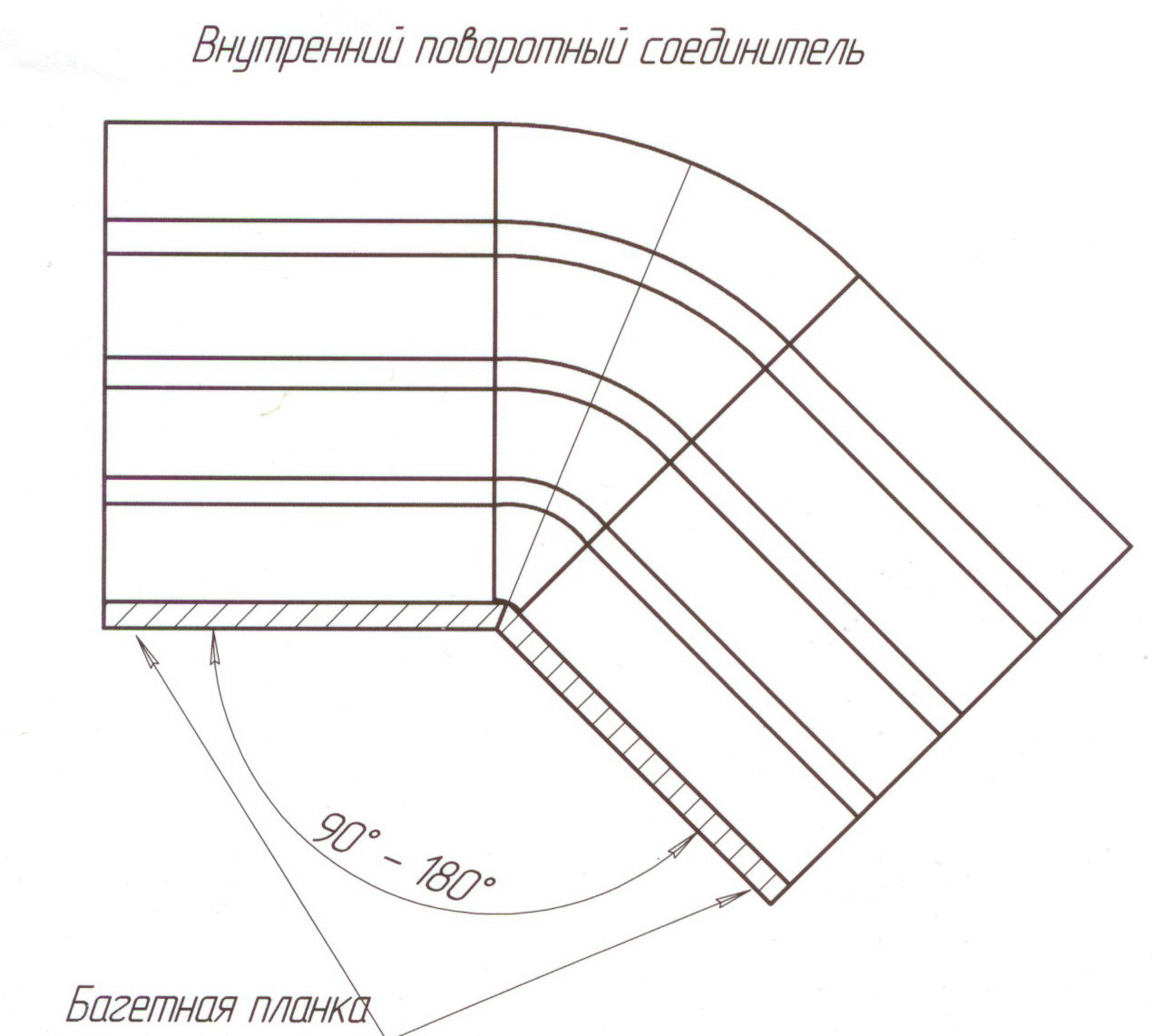

Внутренний	1 рядный	7 Х 7	Да	Нет	Да	Да
2 рядный	10 Х 10	Да	Нет	Да	Да
3 рядный	13 Х 13	Да	Нет	Да	Да

Карнизы  для  окон  и проемов сложной  конфигурации  (эркеры)

1. Карнизы с пластмассовой шиной (кроме шины 2+)  можно изготавливать в виде эркера с поворотным соединителем и углами, отличающимися от 90˚  (см. рисунок). Эта конструкция позволяет бегункам свободно проходить через стык шин.

  В таких  конструкциях  используются:

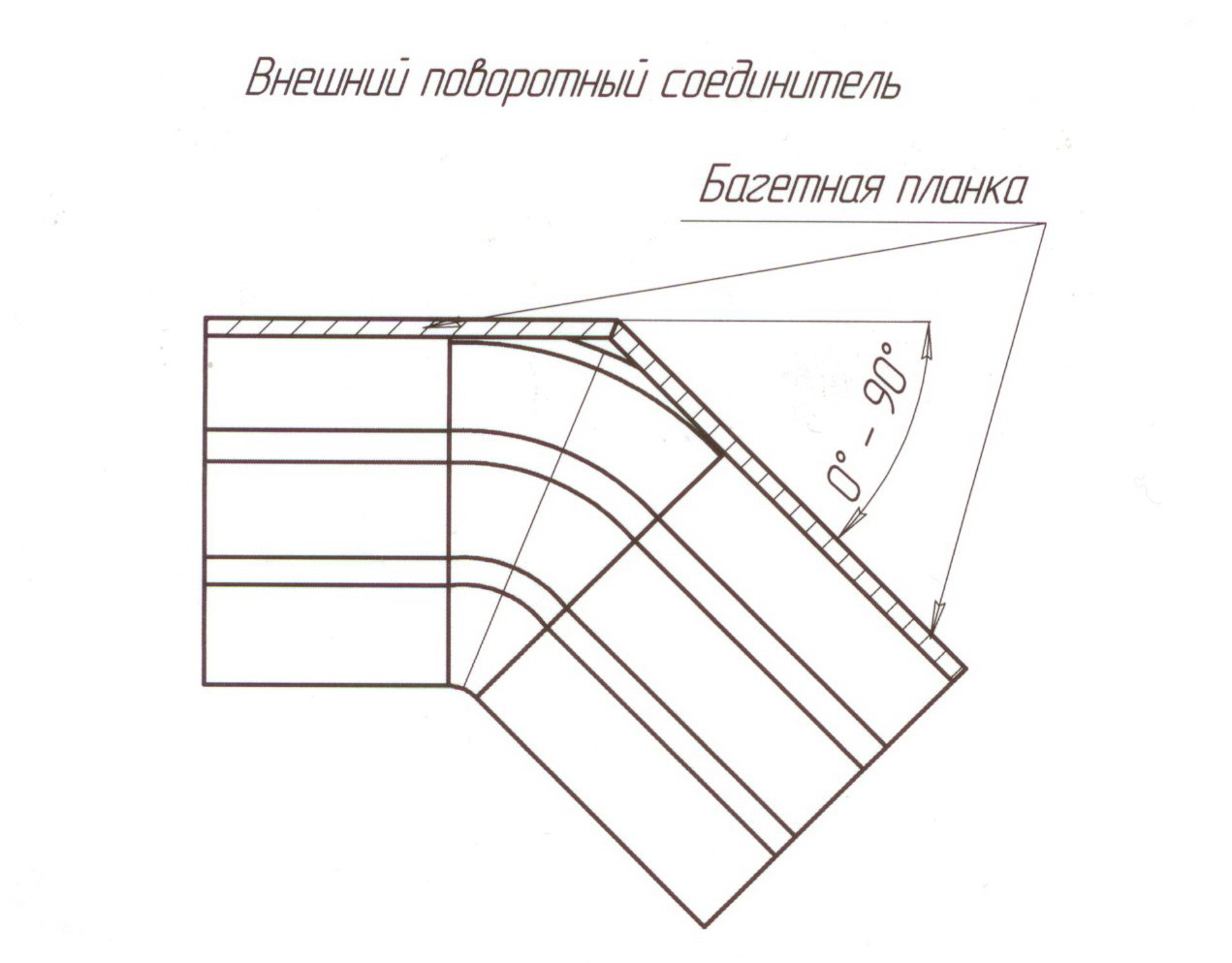

поворотный соединитель внешний одно-, двух - или трехрядный (произвольный угол) поворотный соединитель  внутренний одно-, двух - или трехрядный (произвольный угол)

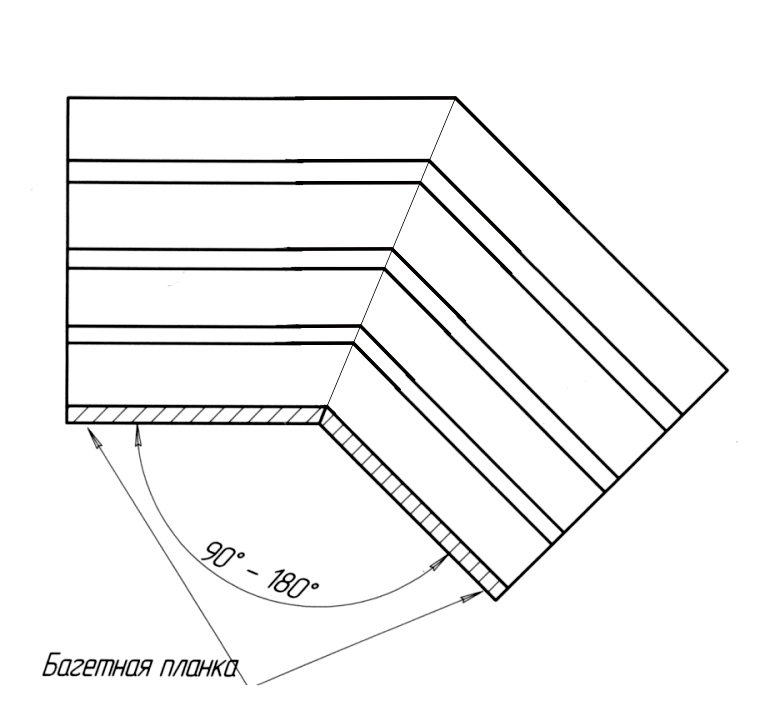

Возможно изготовление  эркерных карнизов с багетной планкой с запилами без использования поворотных соединителей.  В этом случае заказ должен сопровождаться рисунком с указанием всех углов и отрезков карниза. Багетная планка и шины запиливаются под требуемыми углами, но не менее 45 градусов (соответственно, угол эркера составит  не менее 90 градусов) и стыкуются на заводе или по месту установки cамостоятельно. Так как в этой конструкции не применяются поворотные соединители, то крючки-ролики не проходят через места стыков шин.



Прием  заказов  на  изготовление  эркерных  карнизов производится:

●  по шаблону (с указанием лицевой стороны карниза)

●  по чертежу (эскизу) с указанием лицевой стороны карниза, углов, размеров:

  можно указывать как размеры самого карниза, так и размеры по стене.

  Для  оформления  заказа  «эркер, размеры по  стене»  необходимо  следующее:

  эскиз  карниза  и  размеры по стене.

В инструкции  приведены  примеры  часто  встречающихся  вариантов  конфигураций эркеров с пояснениями, о том какие следует произвести замеры, какие размеры требуется  получить от заказчика для изготовления  эркеров подобных сложных форм.

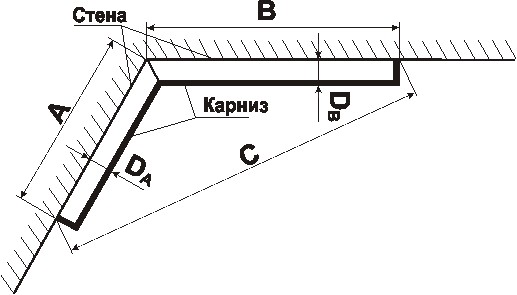

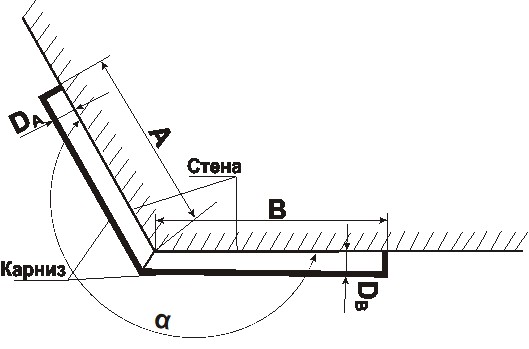

  Эркеры  в виде  ломаной линии  (воображаемый треугольник):

  Примеры эскизов с указанием необходимых размеров по стене:

А, В, С  -  размеры

DА и DB - расстояния  от стены до лицевой стороны планки.(DА и DB  чаще всего  оказываются равны)

б – угол между стенами

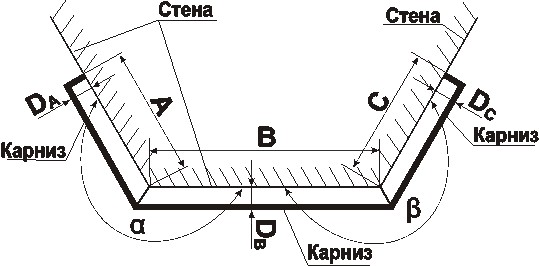

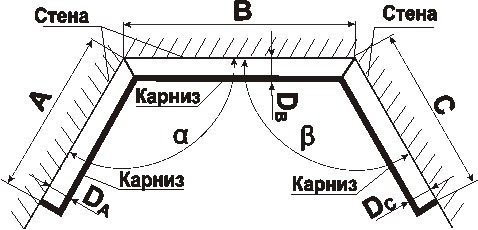

Эркеры  в  виде  ломаной линии  (воображаемый четырехугольник):

Примеры эскизов с указанием необходимых размеров по стене:



А; В; С; E и F – размеры

DА, DB  и DС - расстояния  от стены до лицевой стороны планки. (DА, DB  и DС  чаще всего равны)

б, в – углы между стенами

Примеры эскизов (приложения к бланку  заказов)

(при  оформлении  заказа  «эркер,  размеры по  стене»)

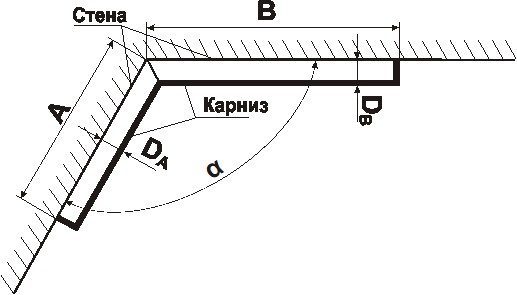

Эркер, размеры по стене  (воображаемый треугольник):

а)	б)	в)
А = _____________________ В = _____________________ DА = ____________________ DB = ____________________ С  = ____________________	А = _____________________ В = _____________________ DА = ____________________ DB = ____________________ б  = _____________________	А = _____________________ В = _____________________ DА = ____________________ DB = ____________________ б  =  ____________________

Необходимо указать размеры  в сантиметрах.

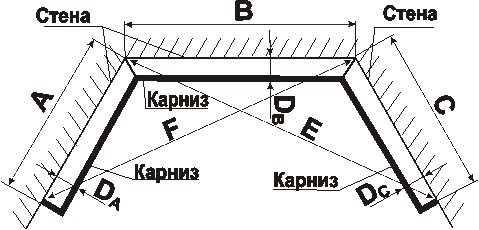

Эркер, размеры по стене  (воображаемый  четырехугольник):

а)	б)	в)
А = _____________________ В = _____________________ DА = ____________________ DB = ____________________ DС = ____________________ С  = ____________________ E = _____________________ F = _____________________	А = _____________________ В = _____________________ DА = ____________________ DB = ____________________ DС = ____________________ С  = ____________________ б  =  ____________________ в =  ____________________	А = _____________________ В = _____________________ DА = ____________________ DB = ____________________ DС = ____________________ С  = ____________________ б  = ____________________ в = _____________________

Необходимо указать размеры  в сантиметрах.

Комбинированные карнизы.

  Возможно изготовление комбинированных карнизов,  состоящих из  декоративной

  багетной планки  и  алюминиевого профиля  Симпл,  Гранд, Мини, Трэк, или  Кросс,

  в т. ч.  с механизмами.

  Карнизы из  алюминиевого профиля подробно описаны в соответствующем

  разделе  «Инструкций и рекомендаций по приему заказов».

  Комбинированные  карнизы  обязательно комплектуются  ребром  жесткости  и

специальными  кронштейнами,  позволяющими собрать на них  всю  конструкцию.

  Комбинированные карнизы можно устанавливать как на потолок, так и на стену:

  ● при потолочном креплении используются потолочные кронштейны для  комбинированного

  карниза  (оплата отдельно, см. прайс-лист).

  ● при настенном креплении конструкция собирается на настенные кронштейны

  (оплата отдельно, см. прайс-лист).

Потолочное крепление                                Настенное крепление

Комбинированный карниз                                Комбинированный карниз

  Расчет стоимости карнизов с багетной планкой.

  1. Стоимость карниза с багетной планкой потолочного крепления  рассчитывается

  по габаритной длине карниза с учетом стоимости 1 п/м  и  стоимости

  изготовления боковин.

  Стоимость изготовления боковин  зависит от вида багетной планки

  (существует три ценовые группы) :

  первая группа:  Арт.251 – 259, 301 – 309, 311 – 319, 351 – 359,  361 – 369.

  вторая группа:  Арт.326, 327, 324, 325, 371, 376, 377, 276.

  третья группа:  остальные планки.

  Примечание: деление на ценовые группы  приведено на апрель 2010;

  состав групп может меняться  в связи с  появлением  новых артикулов или

  с изменением  ценовой политики  компании.

2.  При оформлении заказа на карниз настенного крепления к стоимости карниза прибавляется

  стоимость необходимого количества комплектов настенного крепления (см. прайс-лист)

3.  Стоимость карниза с боковинами  без поворотных соединителей рассчитывается по формуле:

  (стоимость 1 п/м Х габаритная длина карниза)

  + (стоимость изготовления одной боковины Х количество боковин).

4.  При расчете стоимости карниза с  поворотными соединителями  – к стоимости

  карниза  прибавляется  стоимость  выбранного элемента;

5.  При расчете стоимости карниза в комплектации  боковинами с шиной с запилами

  к стоимости карниза  прибавляется

(стоимость изготовления эркера Х количество боковин).

6.  При расчете  стоимости эркерного карниза к стоимости карниза

прибавляется  (cтоимость  изготовления эркера Х количество запилов).

7.  При расчете стоимости эркерного карниза, выполненного с использованием  поворотных

  соединителей, прибавляется стоимость всех поворотных соединителей.

8.  При расчете стоимости составного карниза учитывается стоимость соединителей

  пластмассовых шин  (по одному для каждого ряда, кроме шины 2Плюс,

  имеющей три ряда,  но комплектующаяся двумя соединителями).

9.  Расчет стоимости карниза «Багет  со  стразами»  (рекомендованные планки: Болонья,

  Рамино,  Синклер, Чечини, Мери):

Изменение рекомендованного количества полосок стразов при заказе  переводит  такие  карнизы  в ранг  «карнизов по эскизу, декорирование багетных планок»

11.  Расчет стоимости  карнизов  с  окраской планки (см. прайс).

10.  Стоимость комбинированного карниза складывается из стоимости всех его составляющих

  (см.  комментарии в  разделе « Комбинированные карнизы»)

Багетная  планка в комбинированных  карнизах обязательно комплектуется ребром жесткости;

при  приеме  заказа  важно уточнять  вариант  установки карнизов: настенное или потолочное;

от этого зависит правильная комплектация изделия.
