Поддоны дренажные

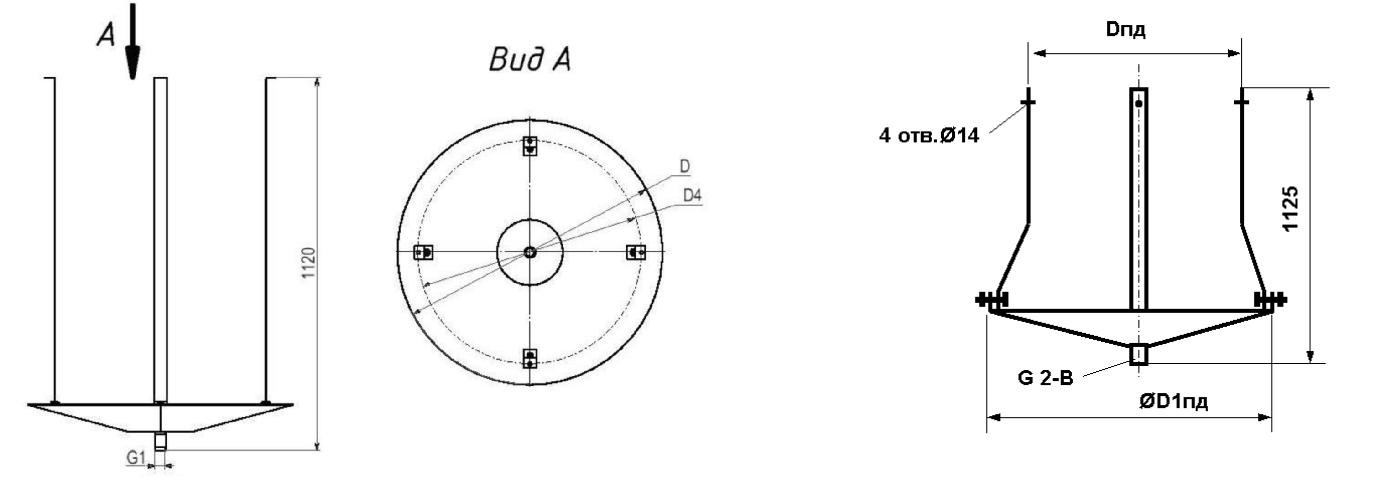

Поддоны ПД и П

Поддоны предназначены для сбора конденсата, который образуется в холодное время года на внутренней поверхности крышного вентилятора и монтажного стакана. Поддоны изготавливаются из стали. Поддон имеет заглушенное пробкой сливное отверстие с трубной резьбой G1-B (1 дюйм для поддонов ПД 225 ч ПД 1250) или с трубной резьбой G2-B (2 дюйма для поддонов серии П и ПД00), служащее для отвода конденсата.

П(Д)        -        1065

Номер поддона

Тип поддона



Тип

D, мм

D4, мм

Масса, кг

поддона

ПД 225

475

305

2.8

ПД 250

490

330

3.1

ПД 280

520

360

3.4

ПД 315

535

385

3.7

ПД 350

590

495

4.4

ПД 400

640

480

5.2

ПД 450

690

530

6.6

ПД 500

740

580

7.8

ПД 560

800

640

9.2

ПД 630

870

710

11.5

ПД 710

950

790

14.3

ПД 800

1040

880

15.5

ПД 900

1140

994

17.2

ПД 1000

1240

1094

19.4

ПД 1120

1360

1222

22.6

ПД 1250

1490

1352

24


Тип

Размеры, мм

Масса, кг

поддона

Dпд

ШD1пд

ПД-00

400

700

13

П-00

700

990

22

П-02

1200

1260

30

П-03

1450

1610

41

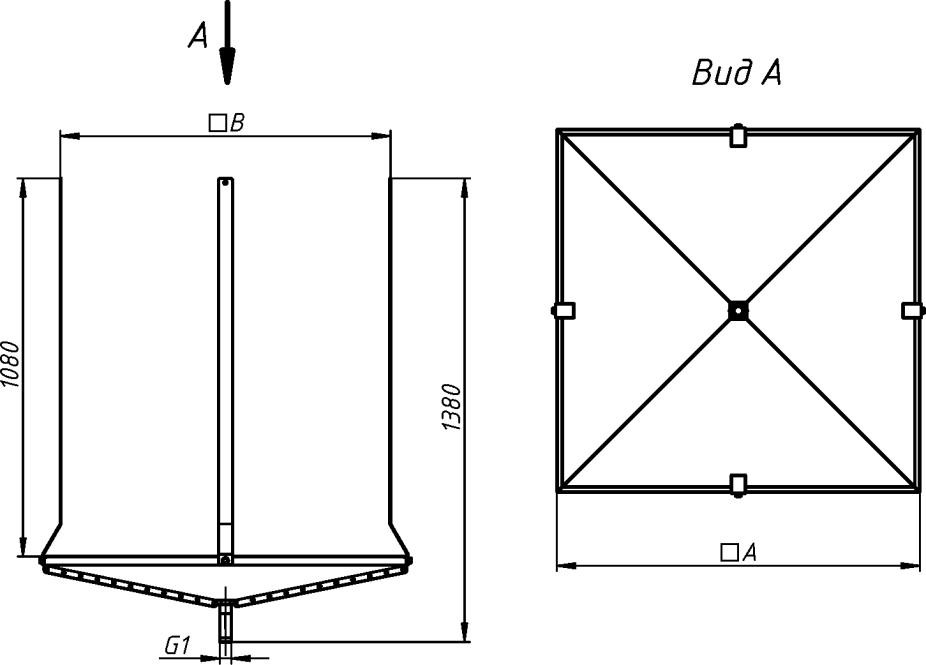

Поддоны ПоДр

Поддоны предназначены для сбора конденсата, который образуется в холодное время года на внутренней поверхности крышного вентилятора и монтажного стакана. Поддоны изготавливаются из стали. Поддон имеет заглушенное пробкой сливное отверстие с трубной резьбой G1-B (1 дюйм) для отвода конденсата.

ПоДр        -        1065

Номер поддона

Тип поддона



Модель

A, мм

B, мм

Масса, кг

№

поддона

Вент-ра

ПоДр 375

390

290

3

2,5

ПоДр 420

420

320

3,5

2,8

ПоДр 470

490

390

4

3,15

ПоДр 530

550

450

5,4

3,55

ПоДр 600

605

505

7,3

4,0

ПоДр 675

675

575

8,1

4,5

ПоДр 750

725

625

9,0

5,0

ПоДр 840

825

725

10,2

5,6

ПоДр 945

925

825

11,5

6,3

ПоДр 1065

1032

932

13,6

7,1

ПоДр 1200

1190

1090

14,9

8,0

ПоДр 1350

1330

1230

18,2

9,0

ПоДр 1500

1470

1370

23,4

10,0

ПоДр 1680

1635

1535

25,5

11,2

ПоДр 1875

1815

1715

32

12,5
