Глава 3. Светодиодное освещение в деталях.

Светодиодные световые приборы имеют общие черты с традиционной светотехникой и в то же время отличаются от нее. Очень важно понимать эти сходства и различия для того, чтобы корректно проводить сравнения между обычными и светодиодными приборами, а также для того, чтобы правильно подбирать светодиодные приборы для различных областей применений.

Уже было отмечено, что правильно сконструированные светодиодные световые приборы по своим эксплуатационным характеристикам и экономичности не уступают и даже превосходят традиционные, например, КЛЛ. Подобно традиционной светотехнике, существуют различные типы светодиодных световых приборов, различающиеся по уровню светового потока, размерам и предназначенные для большого количества областей применения. Светодиодные световые приборы могут устанавливаться и запитываться так же просто, как и традиционные, с использованием обычной электропроводки и кабелей.

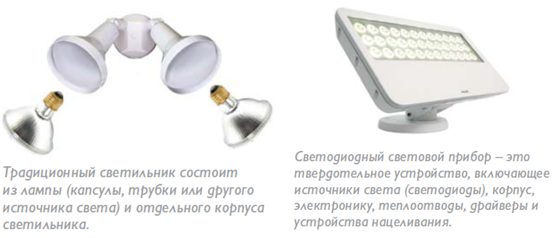

Главным отличием светодиодных источников света от традиционных является то, что в светодиодах применяется совершенно иной принцип генерации света и используются абсолютно другие материалы. Менее очевидным отличием является то, что в светодиодном источнике света стирается граница между лампой и светильником. В светодиодной осветительной технике «лампы», которыми являются светодиоды, неотделимы от «светильника», а именно: корпуса, электроники и линзы.

Эти два различия оказывают очень большое влияние на методы испытаний светодиодных источников света, измерение их светового потока, оценку их пригодности для конкретного применения и способы сравнительной оценки светодиодных и традиционных световых приборов.

Понимание различий между двумя типами систем освещения поможет избежать многих трудностей, связанных с использованием светодиодов. Корректная интерпретация основных технических характеристик светодиодных световых приборов поможет правильно выбрать осветительное устройство для конкретной области применения. Ниже представлен общий обзор технологии светодиодного освещения. Эта информация поможет вам лучше разобраться в светодиодных системах освещения.

Оцениваем световой поток: как важен свет

Световой поток – термин, косвенно характеризующий то, какое количество света излучается световым прибором, а также то, как именно прибор излучает и распределяет этот свет. Официальным термином для описания количества и распределения видимого света, излучаемого конкретным источником, является термин «фотометрические данные».

Как правило, производители светотехники заявляют основные фотометрические характеристики выпускаемой продукции в спецификациях или технических паспортах, где представляют таблицы и графики, описывающие мощность или яркость лампы или светового прибора, диаграммы распределения света в пространстве и данные об энергоэффективности. Консультанты-светотехники и конструкторы используют эти данные для предварительной оценки возможностей светового оборудования и его пригодности для конкретной области применения. Часто производители светотехники представляют и более подробную информацию, необходимую для глубокого анализа, компьютерной визуализации, моделирования системы освещения здания и т. п.

Для оценки и сравнения традиционных световых приборов чаще всего используется понятие светового потока, измеряющегося в люменах. Люмен – это единица измерения всего воспринимаемого светового потока, испускаемого источником света. (Ниже мы приводим более подробное разъяснение того, что значит ≪весь воспринимаемый световой поток, испускаемый источником света≫.) В быту специалисты, занимающиеся освещением, покупатели и просто пользователи для оценки осветительного оборудования часто прибегают к термину «яркость». Это не только ошибочно, но и может ввести в заблуждение, особенно в отношении светодиодных световых приборов.

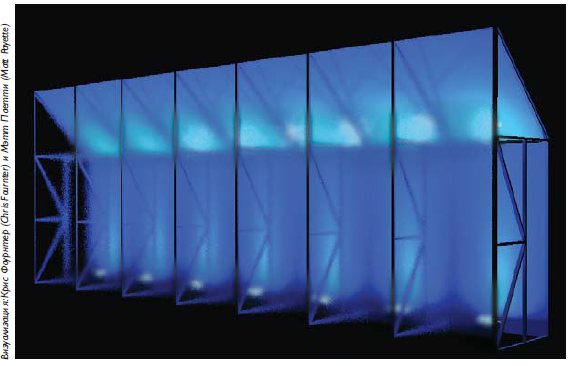

Компьютерное графическое изображение, полученное с помощью ПО AG32 на основании необработанных фотометрических данных для светодиодных светильников ColorBlast Powercore, разработанных компанией Philips Color Kinetics. Изображение моделирует световые эффекты, полученные с помощью ColorBlast Powercore в стеклянном световом коробе.

По ряду причин световой поток не является единственным параметром, характеризующим возможности осветительного прибора. Оценка возможностей светодиодных осветительных приборов с помощью светового потока может дать ложное представление о возможностях светодиодных световых приборов и их пригодности для конкретных областей применения.

Для оценки возможностей светодиодных осветительных приборов и сравнения их с традиционными источниками света вместо понятия «световой поток» лучше использовать термин «полезный свет». Параметром для измерения полезного света является освещенность. Освещенность

характеризует интенсивность света, падающего на поверхность. Если площадь поверхности измеряется в квадратных футах, то единицей освещенности является фут-кандела. Если площадь измеряетсяmв квадратных метрах, то единицей освещенности является люкс (лк).

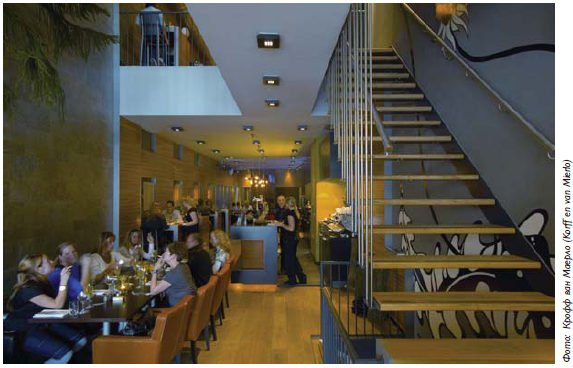

Для освещения обеденного зала в ресторане «Флинстеринг» в Бреде, Голландия, используются потолочные светодиодные светильникиeW Downlight Powercore, разработанные компанией Philips Color Kinetics, и отраженный свет. Рекомендуемый уровень освещенности в таких обеденных залах – 10 фут-кандел (100 лк).

Полезный свет характеризует количество света от осветительного прибора, которое достигает освещаемого участка. Это та часть светового потока осветительного прибора, которая эффективно направляется на рабочую поверхность без учета потерь света. В качестве рабочей поверхности может выступать любой участок объекта, который необходимо осветить: коридора, офисного помещения с компьютерами, кухонного стола или наружной стены пирамиды Майя в Гватемале. Потери света могут возникать по различным причинам: например, свет может частично загораживаться или рассеиваться корпусом светильника, излучаться в неправильном направлении, теряться в результате прохождения через светофильтры и линзы или из-за неправильной ориентации светового прибора, а также по другим причинам.

В справочной книге «The IESNA Lighting Handbook» объемом порядка 1000 страниц, выпущенной Светотехническим обществом Северной Америки (IES)11, подчеркивается важность использования характеристики полезного света, особенно для белого света и повседневных областей применения. Наряду с главами, посвященными описанию способов создания нужного количества полезного света для отдельных областей применения, в книге содержится подробная информация об оптимальных уровнях освещенности для различных интерьеров, промышленных помещений, открытых площадок, спортивных сооружений, транспортных магистралей и аварийного освещения.

Так, для офисных помещений с планировкой открытого типа и большим количеством компьютеров, а также для стоек регистрации в аэропорту рекомендуемый уровень освещенности составляет 30 фут-кандел (300 лк). Уровень освещенности в грузовых лифтах должен составлять около 5 фут-кандел (50 лк), а для чтения в кресле в комнате – около 50 фут-кандел (500 лк). В лекционных залах, где используются наглядные пособия, уровень освещенности должен быть порядка 100 фут-кандел (1000 лк).

Люмены: какие сложности возникают с ними

Традиционное использование понятия «световой поток» для оценки и сравнения светодиодных световых приборов вызывает ряд проблем:

Так как полное и точное определение того, что такое люмен и другие фотометрические термины является достаточно сложным, многие понимают их неправильно. Без правильного понимания того, что означают эти термины, невозможно точно оценить свойства светодиодных источников света.

Использование светового потока для оценки воспринимаемой интенсивности источника света имеет ряд недостатков, которые усугубляются особенностями спектра излучения светодиодных источников света, особенно в области синего края спектра видимого света.

Производители традиционных световых приборов часто указывают полный световой поток лампы, а не всего светового прибора. Так как в светодиодной осветительной арматуре невозможно отделить лампу от светильника, то для правильного сравнения светодиодных световых приборов с традиционными нужно использовать понятие «световой поток» только для светового прибора в целом.

Светодиодные и традиционные световые приборы по-разному испытываются, вследствие чего и некоторые фотометрические данные для них указываются по-разному. Для правильного сравнения световых приборов необходимо учитывать эти различия.

Полный световой поток светильника не учитывает потери света. Так как светодиодные световые приборы являются направленными и излучают белый или цветной свет без использования светофильтров, а также без дополнительной фокусировки и экранирования, то и потери света у них гораздо ниже, чем у традиционного оборудования. Светодиодные световые приборы доставляют большую часть излучаемого светового потока до освещаемой поверхности. Следовательно, светодиодные световые приборы с меньшим значением светового потока могут доставить такое же или большее количество полезного света в нужное место, чем традиционные осветительные приборы с большим значением светового потока в люменах.

Что такое люмен?

Световые измерения можно проводить двумя способами: радиометрическим или фотометрическим. Радиометрический способ предполагает измерения для всех длин волн излучения источника света, в диапазоне длин волн как видимого, так и невидимого излучения. При фотометрическом способе измерения выполняются только для видимого света. Суммарная электромагнитная энергия, излучаемая источником света на всех длинах волн, называется потоком излучения и измеряется в ваттах. Суммарная электромагнитная энергия, излучаемая источником света в диапазоне длин волн видимого света, называется световым потоком и измеряется в люменах.
