Установка системы записи

Stealth Line Professional E1 USB.

1. ОБЩИЕ СВЕДЕНИЯ

Данное оборудование позволяет записывать до трех потоков E1 (Q931, R2DTMF, R2MFC или R1,5). Устройство записи работает под управлением операционных систем: Windows XP pro (32/64 bit), 2003 (32/64 bit), 2008 (32/64 bit), 7 pro (32/64 bit), 8 (32/64 bit). В остальных операционных системах данное оборудование не работает!!!

Удаленное рабочее место может функционировать под управлением ОС: Windows 98SE/ ME/ NT4.0(SP5)/ 2000(SP2)/ XP pro (32/64 bit), 2003 (32/64 bit) , 2008 (32/64 bit), 7 pro (32/64 bit), 8 (32/64 bit).

Питание устройства осуществляется от сети переменного тока 220 вольт частотой 50 Гц синусоидальной формы.

2. ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ

Подключите кабель питания к устройству, а на лицевой панели нажмите кнопку включения питания. Соедините USB кабелем устройство записи и компьютер, при этом Windows обнаружит «Запоминающее устройство USB», а в папке «Мой компьютер» появится новый «Съемный диск».

По желанию заказчика возможна установка системы в 19” стойку. Комплект креплений поставляется отдельно.

Таблица соответствия входов источников сигналов с каналами в ПО StealthLine.

Вход источников сигналов

Номер канала в ПО StealthLine

1 -2

Каналы 0-29

3-4

Каналы 30-59


3. ПОДКЛЮЧЕНИЕ ИСТОЧНИКОВ СИГНАЛОВ К ОБОРУДОВАНИЮ.

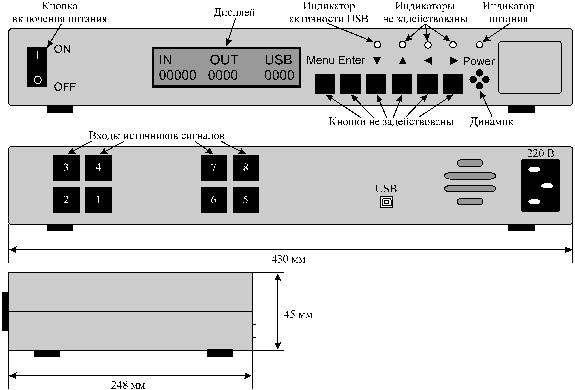

Подключите кабель, обжатый с одной стороны разъемами RJ-45, к устройству записи, а другой конец кабеля подключите к двум парам потока Е1 (в параллель). В кабеле используются синяя и оранжевая пары. Для коммутации 1 потока Е1 используются два разъема RJ-45. Расположение розеток RJ-45 (входы источников сигналов) и их порядок показаны на рисунке выше.

НЕ нашли? Не то? Что вы ищете?

Для самостоятельного обжима кабелей используйте таблицу, представленную ниже.


№ контакта

Цвет провода

Схема обжима кабеля для потока Е1

7

Синий (оранжевый)

8

Синий (оранжевый) дополнительный

4. УСТРОЙСТВО ЗАПИСЫВАЮЩЕГО ОБОРУДОВАНИЯ STEALTH LINE

Ниже, на рисунке, показан внутренний вид записывающего устройства Stealth Line и описаны его основные части:


Передняя панель устройства Внутренний слот №0 Внутренний слот №1 Внутренний слот №2 Внутренний слот №3 Внутренний слот для Хост-платы Хост-плата Блок питания Разъем питания 220В Вентилятор USB разъем Отверстия для входных разъемов плат записи Крепления-направляющие для плат записи Направление движения плат записи при установке Задняя панель устройства Модуль автономной работы (устанавливается по заказу)

5. ОСОБЕННОСТИ РАБОТЫ С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ STEALTH LINE.

После появления нового «Съемного диска» устройство записи готово к работе, можно приступать к установке ПО Stealth Line согласно инструкции по установке (смотрите на задней стороне вкладки компакт диска или в «Руководстве по эксплуатации»).

По окончании установки ПО, запустите программу RECORDER, после запуска программы на индикаторе устройства записи появится надпись «Loading». В случае успешной загрузки эту надпись сменит таблица с полями «IN» «OUT» «USB», говорящая о начале успешной работы устройства записи.

Данное оборудование предполагает работу в режимах:

    Выключен Всегда Уровень E1  <–  основной режим работы с потоком Е1.

В остальных режимах данное оборудование не работает.

В случае, если при работе системы обнаружится неправильное определение направления звонка (т. е. исходящие звонки распознаются как входящие, а входящие – как исходящие), необходимо поменять синюю и оранжевую пару местами (или при помощи блокнота в файле *.hwt изменить надпись IsIncoming=0 на IsIncoming=1 (только для сигнализации Q931)).
