Инженерные аспекты комплексной диагностики трубопроводов
Аннотация: В работе рассмотрены вопросы по комплексному техническому диагностированию трубопроводов сетевой воды. Получены результаты интегральной толщинометрии позволяющей проводить не точечный, а интегральный контроль толщины и в связи с этим получать данные о значения толщины стенки объекта в исследуемых расстояниях инженерных коммуникаций.
Ключевые слова: Диагностика, коррозионные повреждения, интегральная толщинометрия, спектрограмма сигнала
Повышение качества строительства и жилищно – коммунального хозяйства в современных социально – экономических условиях связано с поиском принципиально новых подходов в обследовании и испытании существующих зданий, сооружений и инженерных коммуникаций. Отмеченные решения должны способствовать внедрению новых экономичных и ресурсосберегающих инженерных систем, новых технологий по производству строительных материалов и изделий необходимых при реконструкции и модернизации трубопроводных городских сетей. [1- 8, 10- 20].
Очевидно, что повысить привлекательность территорий для реализации инвестиционных проектов жилищно – гражданского строительства может заблаговременно опережающая инженерная подготовка сетей водоснабжения, канализации, теплоснабжения, газоснабжения, санитарной очистки, связи, освещения и электроснабжения. [24- 29].
С особой актуальностью, в настоящее время, стоит вопрос об эксплуатационной пригодности существующих инженерных коммуникаций городов и населенных мест, построенных в предыдущие годы и имеющих в значительной степени моральный и физический износ. Материалом инженерных сетей служил в основном бетон, железобетон, чугун, сталь, композитные материалы, а также различного рода утеплители. [35, 37, 38].
Вопросы правового регулирования при реконструкции и капитальном ремонте инженерных сетей представлены в работах [21- 23].
В научном исследовании представлены результаты работы по комплексному техническому диагностированию трубопровода сетевой воды «Входной коллектор» от ПВК1 до ПВК5 DN1000, с целью определения его технического состояния. Программа комплексного диагностирования трубопровода включает следующие работы: Анализ проектной, исполнительной и эксплуатационной документации на трубопровод, Оценку фактического положения трассы, Визуальный и измерительный контроль, Измерение остаточной толщины стенки, Измерение твердости стали труб, Акустико-эмиссионный контроль, Оценку технического состояния . Основные данные о трубопроводе приведены в
таблице 1
Таблица 1
Основные данные о трубопроводе
Характеристика | Значение |
Наименование трубопровода | Водопровод «Входной коллектор» |
Наименование участка | Трубопровод сетевой воды «Входной коллектор» ПВК №1-5 |
Год ввода в эксплуатацию. | 1965 |
Протяженность трубопровода, м | 117 |
Диаметр (мм) х толщина стенки (мм) | 1020х10, 1020х12 |
Марка стали | Сталь 17Г1С |
Оценка фактического положения трассы состоит в следующем, что в соответствии с программой работ выполнен осмотр трубопровода в горячем (рабочем) состоянии.
По результатам осмотра установлено, что трассировка трубопровода соответствует чертежам исполнительной документации. Дефектов трассировки в виде защемления, прогибов, провисаний, уводов линий и других дефектов не выявлено. Дренажи находятся в исправном состоянии;
Дефектов опорно-подвесной системы (ОПС) типа: обрывов подвесок, искривления и заклинивания тяг, разрушения опор и пружин, защемления пружинных блоков элементами обойм, перекосов траверс, выпадения и перекосов катков, смещения скользящих и катковых опор с опорных поверхностей, проскальзывания опор в хомутах, трещин в сварных швах приварки опор к элементам трубопровода и других дефектов ОПС не обнаружено. Опоры и подвески опорно-подвесной системы находятся в исправном состоянии.
Интегральная толщинометрия – метод позволяющий проводить не точечный, а интегральный контроль толщины, то есть получать данные о значениях толщины стенки объекта в некоторой области.
Принцип работы состоит в следующем. На объект устанавливается датчики, на расстоянии не больше 6 метров друг от друга. Один датчик возбуждает АЭ импульсы, второй датчик принимает сигнал, производится запись осциллограммы этого сигнала. Рассчитывается спектрограмма принятого сигнала.
На спектрограмме выделяются дисперсионные кривые волн Лэмба. В тонкостенных объектах распространяются волны Лэмба - упругие волны, в которых колебательное смещение частиц происходит как в направлении распространения волны, так и перпендикулярно плоскости пластины.
Анализ зависимости времени прихода волн Лэмба от частоты позволяет получить информацию о значениях толщин на отрезке между датчиком и источником сигнала. Рисунок 1
Рисунок 1 Схема интегральной толщтнометрии
Объектом исследования является участок трубопровода «Входной коллектор»,
длина участка – 15,5 м, диаметр трубопровода – 1020 мм, толщина стенки –
10 – 12 мм. Рисунок 2

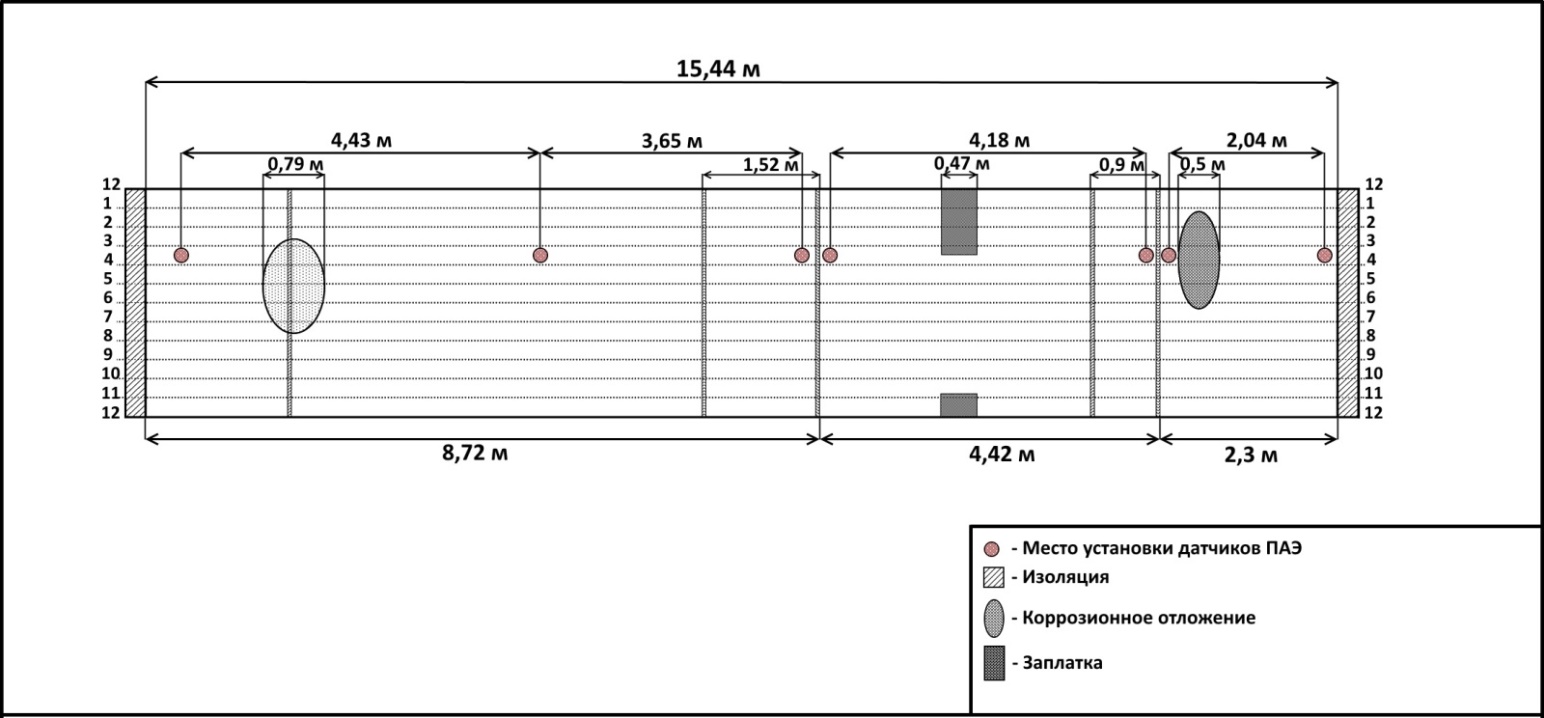

Рисунок 2 Развертка трубопровода.
На участке №1, длина – 2,3 м, номинальная толщина стенки – 12 мм,

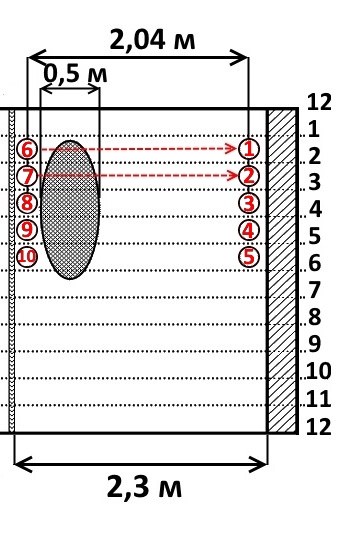

твердость 130 – 158 HB. Элементы на данном участке: Коррозионный дефект. Толщина стенки в области коррозии – 4,8 мм. Рисунок 3
Рисунок 3 Развертка трубопровода, участок №1.
Приведем примеры спектрограммы сигнала от датчиков. Рисунок 4, 5.

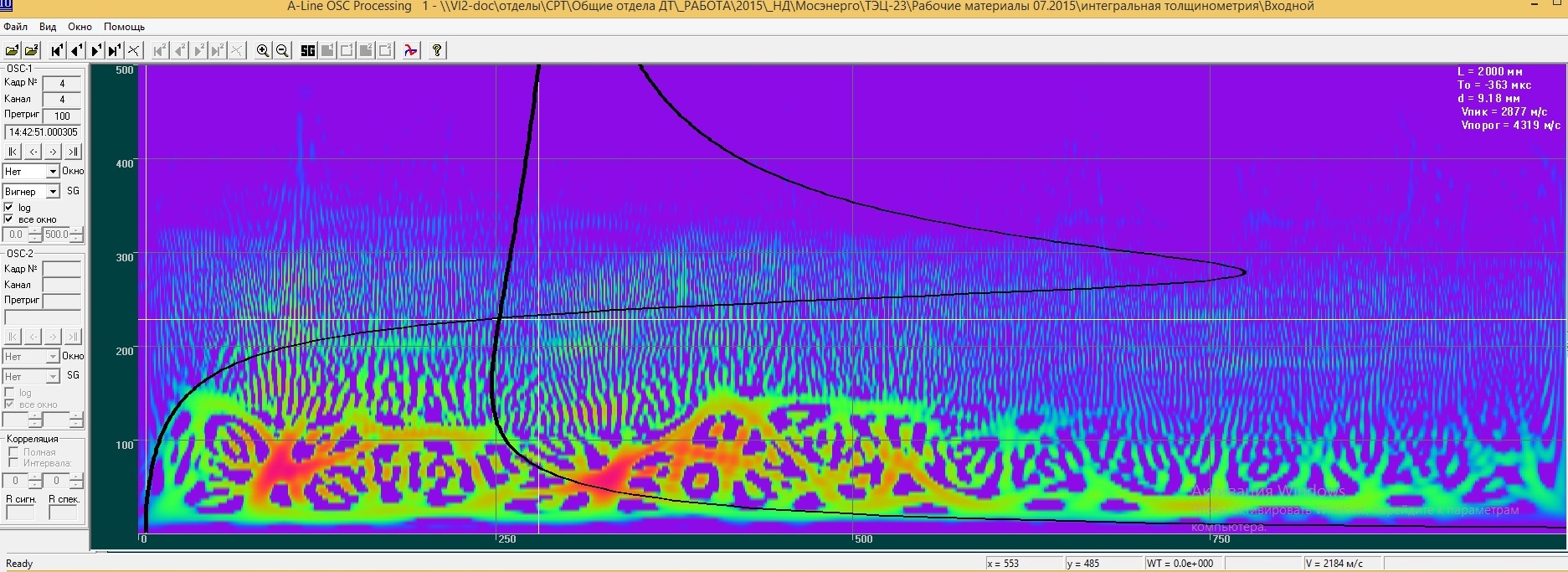

Рисунок 4 Спектрограмма сигнала от датчика 6 принятого датчиком 1.
Средняя толщина – 9,18 мм.

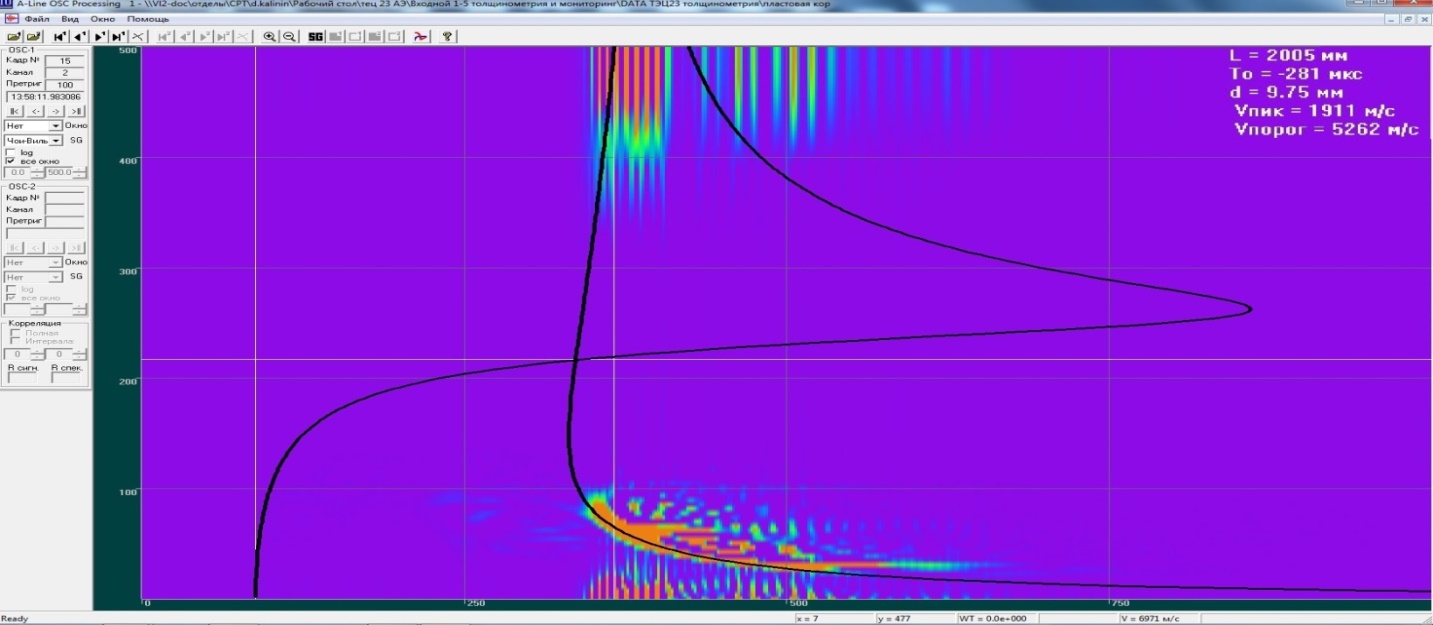

Рисунок 5 Спектрограмма сигнала от датчика 7 принятого датчиком 2.
Средняя толщина – 9,75 мм.
Приведем следующие выводы: На участке №1 методом интегральной толщинометрии АЭ был обнаружен участок с утонением стенки больше 20%.
Акустико-эмиссионный контроль выполнен в соответствии [9, 32-34].
Тип и условия испытаний состоят в следующем. Акустико-эмиссионный контроль проводился в режиме мониторинга, при постоянном давлении.
Рисунок 6
|

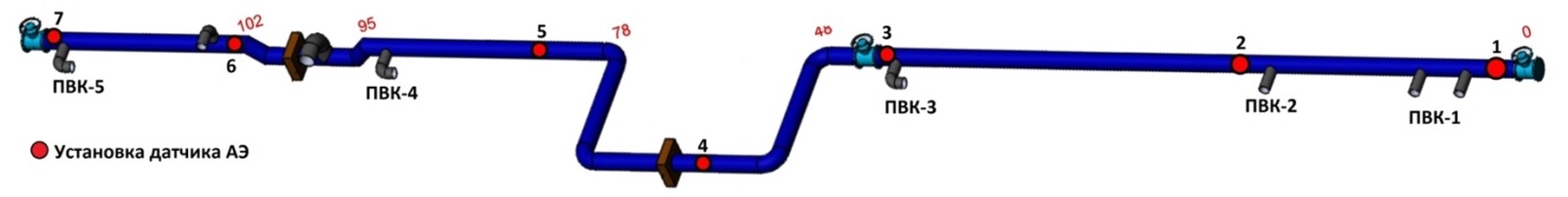

Рисунок 6 Схема контроля.
Таблица 2
Расстояние между датчиками аэ
Датчик № | Расстояние, м | |
1 | 2 | 23 |
2 | 3 | 17 |
3 | 4 | 16 |
4 | 5 | 26 |
5 | 6 | 23 |
6 | 7 | 12 |
Рисунок 7 График нагружения.
Таблица 3
Параметры нагружения трубопровода
№ п/п | Нагрузка, кгс/см2 | Нагрузка, % от Pраб. | Время | Общее время |
1 | 9,5 | 79,2 | 1:30:51 | 1:30:51 |
Графики результатов АЭ контроля.

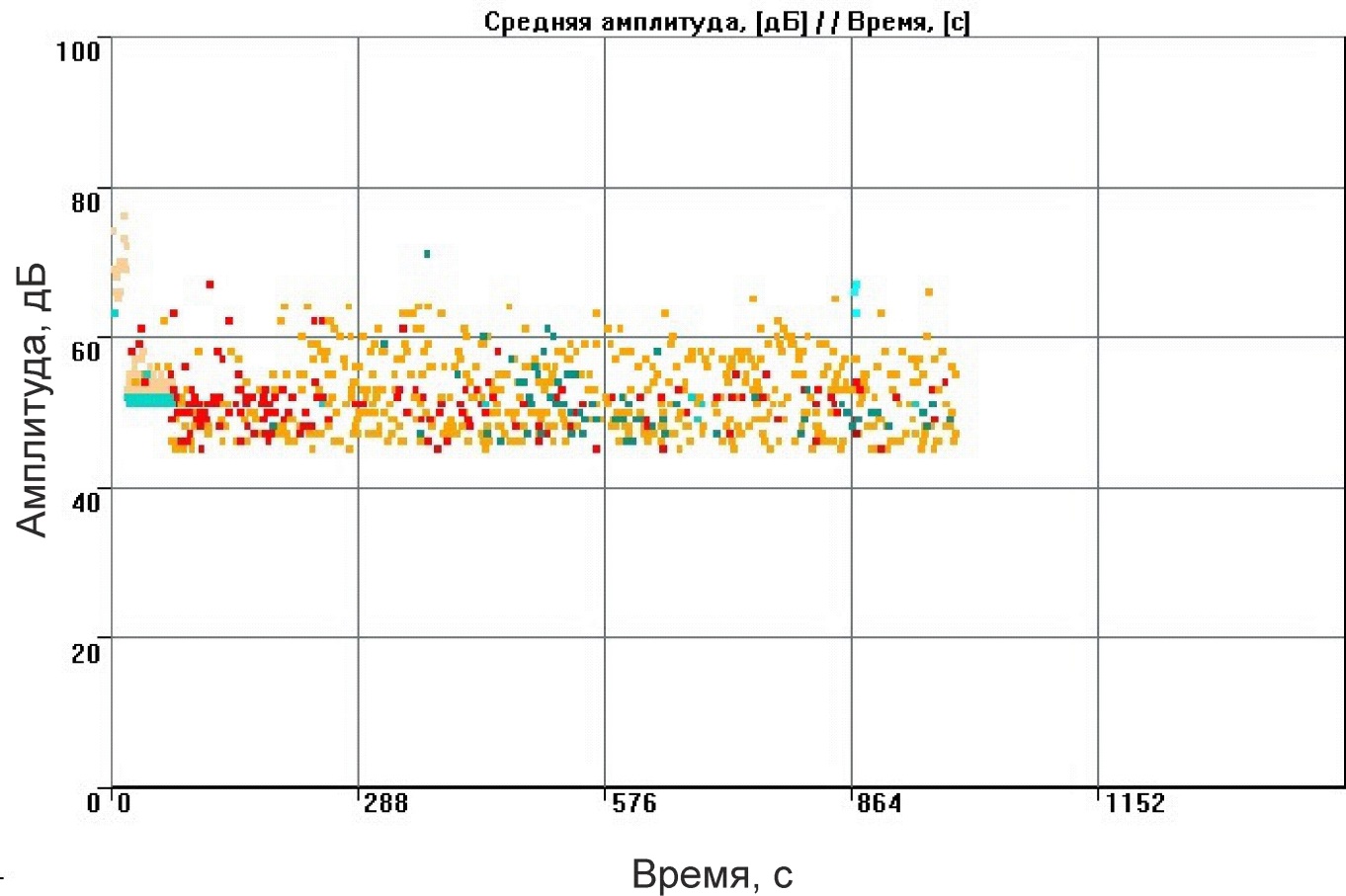

Рисунок 8 График зависимости амплитуды импульсов от времени и изменения нагрузки по каналам сбора информации.

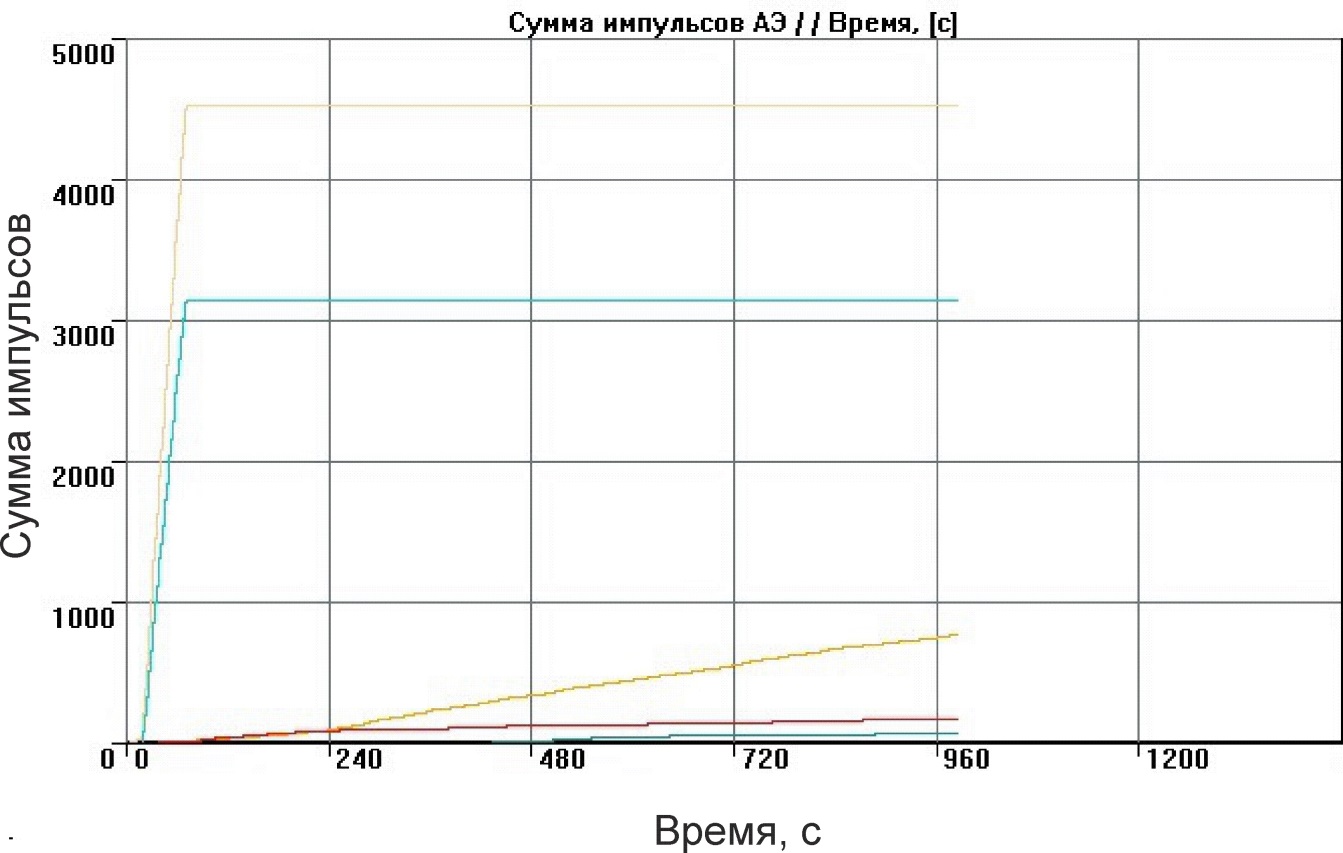

Рисунок 9 График зависимости суммы импульсов АЭ от времени и изменения нагрузки по каналам сбора информации.

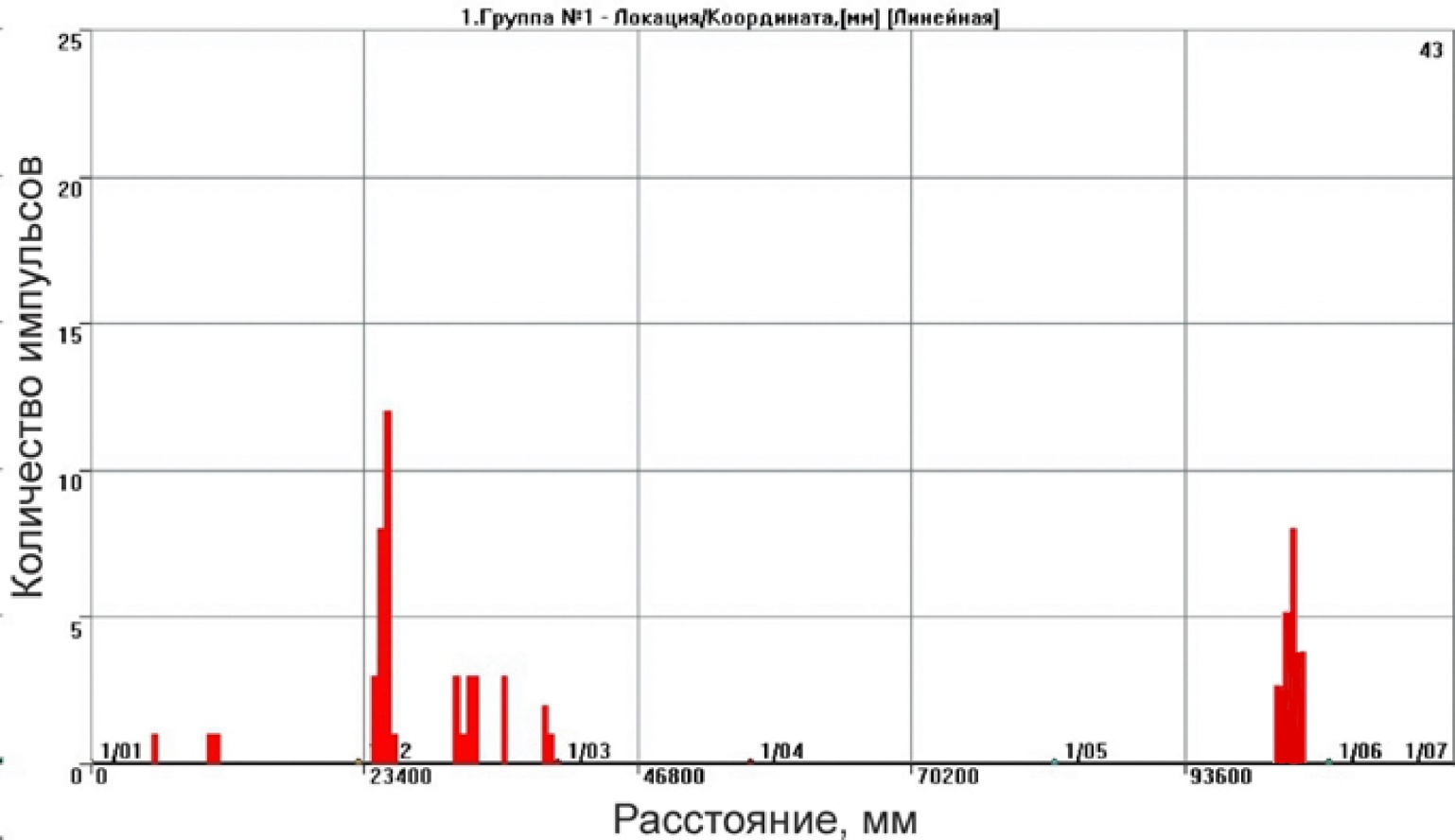

Рисунок 10 Локация источников акустической эмиссии.
Установлено наличие 10 источников акустической эмиссии.
Таблица 4
Источники акустической эмиссии
№ | Местоположение. м | Привязка | Класс ИАЭ | |
от | +/- | |||
1 | 5,5 | 0,3 | от С-123 в сторону С-173 | 1 |
2 | 10,5 | 0,5 | от С-123 в сторону С-173 | 1 |
3 | 25 | 0,5 | от С-123 в сторону С-173 | 2 |
4 | 32 | 0,5 | от С-123 в сторону С-173 | 1 |
5 | 35,2 | 0,2 | от С-123 в сторону С-173 | 1 |
6 | 39 | 0,5 | от С-123 в сторону С-173 | 1 |
7 | 99,5 | 0,5 | от С-123 в сторону С-173 | 2 |

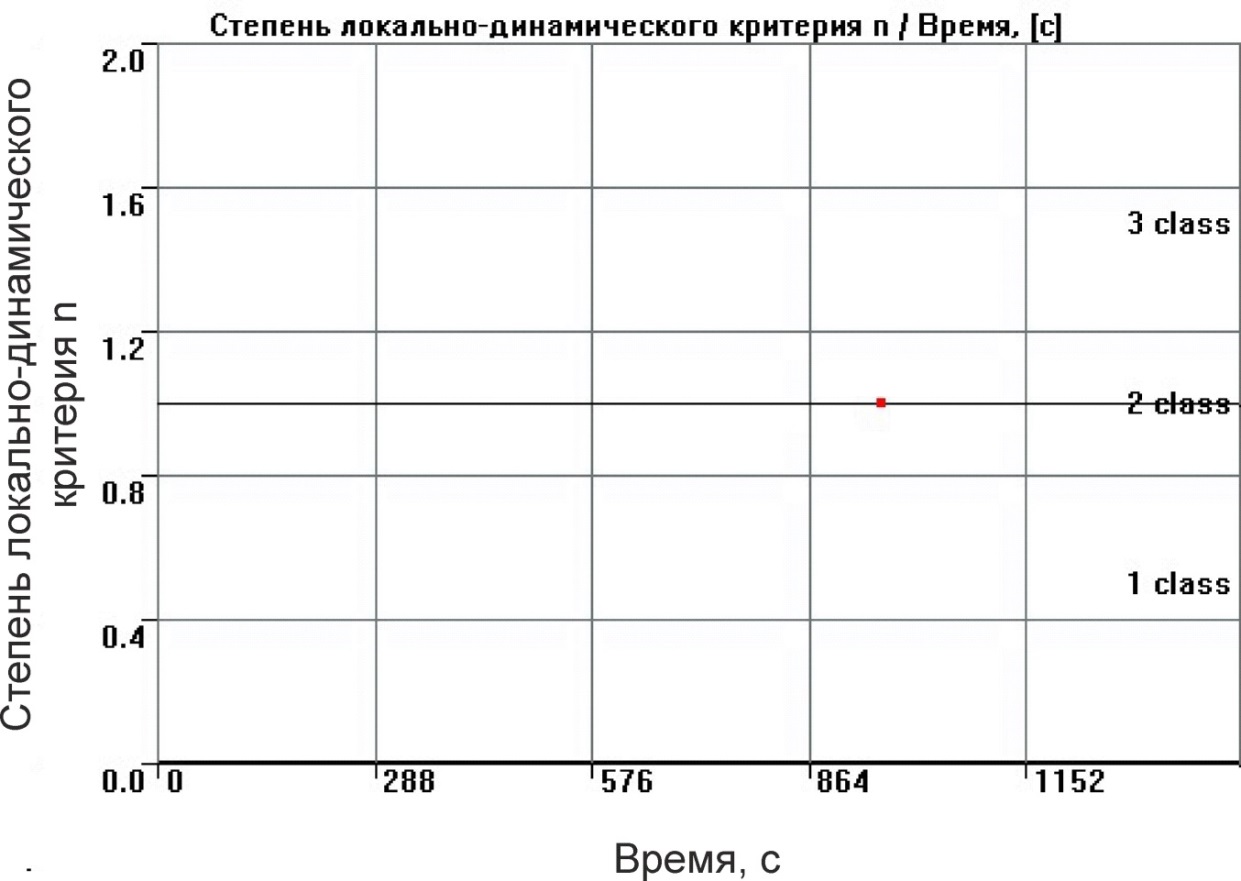

Рисунок 11 Степень локально-динамического критерия для ИАЭ №3.
Рисунок 12 Степень локально-динамического критерия для ИАЭ №7.
Приведем следующие выводы по результатам диагностики:
В ходе проведения акустико-эмиссионного контроля обнаружено 5 ИАЭ 1 класса и 2 ИАЭ 2 класса.
Источник I класса (пассивный) - регистрируют для анализа динамики его последующего развития, допустим.
Источник II класса (активный) - регистрируют и следят за его развитием в процессе контроля. Решение о допустимости принимается на основании обработки результатов, при необходимости привлекаются другие методы неразрушающего контроля.
Визуальный и измерительный контроль выполнен в соответствии [30, 31, 36].
