УДК 691.116
Методы повышения долговечности OSB плит
1, 2
СГТУ имени , г. Саратов1
-проект», г. Саратов2
В статье рассмотрены методы повышения долговечности OSB плит на стадии производства и в процессе их эксплуатации. Получены результаты ускоренных испытаний образцов ориентировано-стружечных плит покрытых тонизирующим антисептиком «сенеж аквадекор» и эко-лазурью «olImp». Экспериментально показана эффективность применения «сенеж аквадекор».
Ключевые слова: OSB плита, предел прочности при статическом изгибе, испытания на ускоренное старение, долговечность
METHODS OF INCREASE OF DURABILITY OF OSB PLATES
Zobkova N. V.1, Pshenov A. A.2
Yuri Gagarin State Technical University of Saratov, Saratov1
OOO «Express-project», Saratov 2
The article considers the methods to improve the durability of OSB plates at the manufacturing stage and during their exploitation. The obtained results of accelerated testing of samples of oriented chipboards covered with a tonic antiseptic «SENEZH AKVADEKOR» eco-blue «OLIMP». It is experimentally shown the efficiency of application of the «SENEZH AKVADEKOR».
Key words: OSB platter, solidity limit within static bending, test of quick aging, longevity
Ориентированно-стружечная плита (OSB) – современный строительный материал, предназначенный для широкого спектра применения: как в строительстве, так и в промышленности. Это многослойная панель, сформированная из ленточной стружки, нарезанной вдоль волокон тонкомерных брёвен древесины осины и реже хвойных пород склеенной водостойким связующим под воздействием высокой температуры и давления.
Плиты в составе несущих и ограждающих конструкций могут подвергаться воздействию атмосферных осадков и ультрафиолетовых лучей. Опыт эксплуатации аналогичных древесно-плитных материалов показывает, что при таком воздействии существенно уменьшаются прочностные и эксплуатационные характеристики плит.
Повышение долговечности OSB плит можно осуществлять как на стадии производства плит, так и на стадии эксплуатации.
Основным связующим плит OSB, пригодных для строительных целей являются фенольные смолы. В некоторых странах Европы применяют меламиновые связующие для плит, которые используются при изготовлении мебели.
На стадии изготовления плит повышение водо - и атмосферостойкости можно добиться путем модификации связующего меламином, резорцином. Меламин реагирует со свободным формальдегидом в карбамидоформальдегидной смоле, образуя дополнительные поперечные связи [3,4]. Высокой стойкостью к действию кипящей воды обладают связующие, получаемые из мочевино - и меламиноформальдегидных смол. Карбамидные смолы, модифицированные резорцином, обладают повышенной стойкостью к действию кипящей воды. Резорцин благодаря большой реакционной способности легко взаимодействует со свободным формальдегидом и тем самым образует водостойкие соединения.
Водостойкость плит на стадии изготовления можно повысить и модификацией древесных стружек введением эмульсии парафина или его заменителей в связующее (способ гидрофобизации стружек). Также водостойкость плит можно повысить применением обработанных стружек кремнийорганическими полимерами.
Для повышения долговечности готовых OSB плит при изготовлении строительных конструкций их можно покрывать лаками и красками, огнестойкими составами, облицовывать пластиками, полимерами.
Авторами исследована эффективность покрытия ориентировано-стружечных плит тонизирующим антисептиком «сенеж аквадекор» (производитель -препараты» Россия) и эко-лазурью «olImp» (производитель Россия).
Тонизирующий антисептик «сенеж аквадекор» средство защитно-декоративное на алкидно-акрилатной основе без запаха. При высыхании образует дышащее эластичное покрытие с мягким шелковистым блеском. В состав входят алкидно-акрилатное связующее, льняное масло, восковая композиция, активные УФ-фильтры, специальные биоциды, светопрочные прозрачные пигменты, целевые добавки, вода.
Эко-лазурь «olimp» декоративно-защитное покрытие при высыхании образует полупрозрачное тонированное или прозрачное бесцветное покрытие. В состав входят акриловая дисперсия, свето-атмосферостойкие пигменты, УФ-фильтры, биозащитные и целевые добавки.
Защитные свойства этих покрытий исследовали на образцах OSB плит ускоренным методом старения. Методика выполнения испытания подробно изложена в [2]. Образцы размером 150х50 мм покрывали двумя слоями декоративно-защитных покрытий. Для определения стойкости покрытий образцы подвергали ускоренной термовлагообработке по следующей методике. Для испытаний использовались камера моделирования условий окружающей среды для сложных температурных условий МК 115 и камера универсальная пропарочная КУП 1А. Сначала образцы помещались в КУП 1А на 1,5 ч с температурой пропаривания 85°С, вынимались и помещались на 3,5 ч в МК 115 с изменением температуры в диапазоне от -40 до +60. Продолжительность цикла составила 5 ч. Образцы подверглись циклическому испытанию до 4 циклов. Общая продолжительность испытания составила 20 ч. (рис. 1).
|

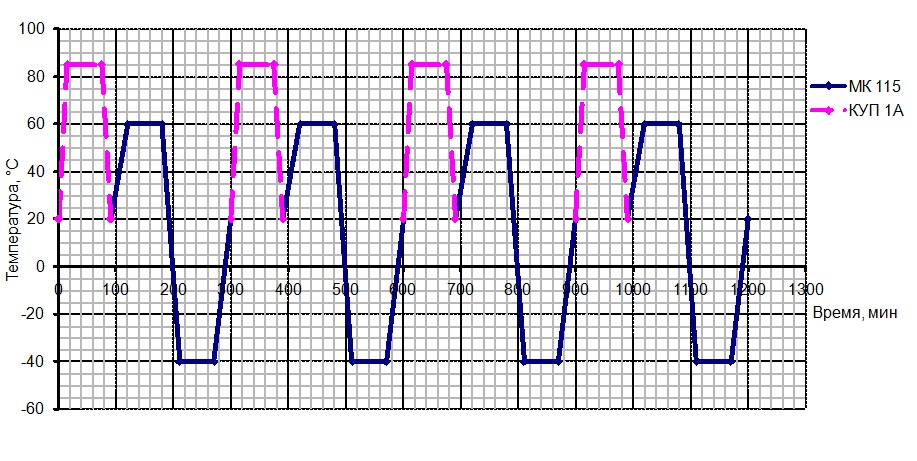

Рис. 1. График изменения температуры при циклических испытаниях |
Результаты испытания изменения прочностных характеристик, а именно, предела прочности при статическом изгибе, показали, что образцы покрытые тонизирующим антисептиком «сенеж аквадекор» после первого цикла термовлагообработке почти не изменили прочность. Однако после четырех циклов испытания прочностные характеристики снизились на 13% от исходных образцов (неподвергшихся термовлагообработке).
Иначе ведут себя образцы покрытые эко-лазурью «olImp». Сразу после первого цикла термовлагообработки наблюдается снижение прочности плит до 7%, после четырёх циклов испытаний снижение предела прочности при статическом изгибе достигает 20% от исходных образцов.
Сравнивания результаты испытаний образцов непокрытых и покрытых защитными составами, можно сказать, что прочностные характеристики образцов защищенных выше на 5-7%.
Помимо испытания образцов на прочность при статическом изгибе были определены физические свойства: плотность и водопоглащение в соответствии с [1]. Нужно отметить, что при определении водопоглощения образцы покрытые составом «olImp» имеют водопоглощение ниже чем образцы покрытые «сенеж аквадекор» на 5%.
Исследования показали эффективность использования защитных покрытий, после четырёх циклов температурно-влажностной обработки в лучшем состоянии находились образцы плит, покрытые тонизирующим антисептиком «сенеж аквадекор». Образцы непокрытые после четвёртого цикла обработки снизили прочность при статическом изгибе на 25%.
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
ГОСТ 10633-78 Плиты древесностружечные. Общие правила подготовки и проведения физико-механических испытаний М.: ИПК Издательство стандартов, 2002. 7 с. , Сравнение методов испытания ускоренного старения для оценки долговечности OSB-плит//Вестник Белгородского государственного технологического университета им. Шухова. 2014. № 3. С. 25-28. енольные смолы и материалы на их основе /А. Кноп, В. Шейб. – Пер. с англ. Под ред. . М.: Химия, 1983. – 280 с., ил. Долговечность древесностружечных плит / , . М.: Изд. Лесная промышленность, 1977. 168 с.
