Тактико-технические требования к изделию Состав изделия

Ролико-винтовая передача – 1 шт.

Ролико-винтовая передача (далее – РВП) представляет собой преобразователь вида движения. Габаритные размеры РВП должны соответствовать габаритному чертежу

П р и м е ч а н и е – Требования габаритного чертежа являются обязательными, присоединительные размеры уточняются на этапе разработки РКД.

В комплект поставки входит следующее:

- изделие согласно п 3.1;

- транспортировочная тара;

П р и м е ч а н и е – Транспортировочная тара согласовывается на этапе разработки.

- этикетка.

Требования назначения

Ролико-винтовая пара предназначена для работы в быстродействующих электроприводах поступательного движения, а в частности для преобразования вращательного движения выходного вала электродвигателя через редуктор электромеханизма в поступательное движение выходного штока.

Режим работы:

– длительность работы РВП при температуре не ниже минус 40 ОС – от 4 до 6 с;

– при температуре ниже минус 40 ОС увеличение длительности работы РВП на время не более 1 с в сравнении с вышеуказанными периодами времени.

В процессе эксплуатации работа РВП проводится циклами.

Под циклом понимается:

- перемещение из одного крайнего положения в другое на ход винта
610 мм и обратно;

- таких повторений три;

- перерыв между повторениями не менее 120 с.

Ролико-винтовая передача должна работать без принудительного охлаждения в диапазоне температур, указанных в таблице.

Ролико-винтовая передача должна работать без замены смазки не менее 12,5 лет (Допускается "сухая" РВП – на весь срок службы).

Технические требования представлены в таблице 1.

Таблица 1 - Технические требования

Технические требования	Параметры
Перемещение гайки за один оборот винта, мм	8
Конструкция гайки	Цельная
Рабочий ход гайки, мм	610
Максимальная осевая статическая нагрузка, Н	45000
Максимальная осевая динамическая нагрузка, Н	15000
Эквивалентная осевая нагрузка, Н	10000
Максимальная частота вращения винта, об/мин	3500
КПД, %, не менее	75
Осевая жесткость при исх. усилии 10000 Н, Н/мкм, не менее	33
Момент вращающий винта относительно гайки, Нм	38
Осевой люфт, не более, мм	0,04

РВП должна работать в составе электромеханизма на протяжении всего жизненного цикла и эксплуатироваться по техническому состоянию. Общие требования к принципу работы (конструкции) РВП должна быть:

- негорючей;

- стойкой к воздействию окружающей среды;

- ремонтопригодной;

- технологичной в производстве и эксплуатации.

Требования радиоэлектронной защиты

Требования не предъявляются.

Требования живучести и стойкости к внешним воздействиям

Требования живучести и стойкости к в внешним воздействиям приведены в таблице 2.

Т а б л и ц а 2 – Внешние воздействия

Требования по стойкости к внешним воздействиям	Параметры
Роликовинтовая передача предназначена для условий эксплуатации по ГОСТ 15150 -69:	U, W (всеклиматическое)
Температура окружающего воздуха, С, минимальная	минус 60
Температура окружающего воздуха, С, максимальная (кратковременно)	плюс 60 (100)
С сохранением норм точности:
температура окружающего воздуха, С, минимальная	минус 40
температура окружающего воздуха, С, максимальная	плюс 60
Скорость изменения температуры, С/час, не более	10
Относительная влажность воздуха, %, при температуре, С	25
минимальная влажность	60
максимальная влажность	100
Атмосферное давление, кПа
минимальное	86
максимальное	106,7
Вибрация (диапазон частот 200-2000 Гц, амплитуда ускорений 20g, амплитуда перемещений 0,254 мм)

Требования надёжности Требования безотказности Средняя наработка на отказ и повреждение – Тс (MTBF) эксплуатации не менее 100 000 часов.

Под отказом понимается нарушение работоспособности.

Показатели надежности должны быть подтверждены на этапе разработки по согласованной с Заказчиком методике.

Показатели надежности обеспечиваются и подтверждаются следующим образом:

- на этапе разработки аналитическим расчетом по методике предприятия-разработчика;

- на этапе испытаний и эксплуатации в составе изделий.

Подтверждение надежности осуществляется в соответствии с
ГОСТ В 20570-88.

Требования долговечности РВП в составе изделия должна надежно функционировать и сохранять все требуемые функции, указанные в ТЗ, (сохраняя заданные показатели):

Назначенный ресурс и срок службы РВП должен быть 80 000 часов, 40 000 включений, 30 лет.

РВП в составе изделия должна эксплуатироваться по техническому состоянию (т. е. без ограничений по наработкам и срокам службы) до безопасного отказа.

П р и м е ч а н и е – Доведение ресурса и срока службы до требуемых проводятся поэтапно в соответствии с план-графиком.

Требования отказобезопасности Вероятность отказа приводящая к самопроизвольному перемещению не более 10-9 на один час полета, данная ситуация не должна быть следствием единичного отказа. Требования эргономики и технической эстетики

Требования не предъявляются.

Требования к эксплуатации, хранению, удобству технического обслуживания и ремонта

РВП должна быть взаимозаменяемой и ремонтопригодной.

Требования безопасности

Требования не предъявляются.

Требования обеспечения режима секретности

Требования не предъявляются.

Требования защиты от ИТР

Требования не предъявляются.

Требования по стандартизации и унификации РВП должна быть взаимозаменяемой по габаритам, присоединительным размерам, точностным и другим функциональным характеристикам. В случае замены не должно требоваться выполнения пригоночных, селективных и регулировочных работ. Точки технологического обслуживания, монтажные и демонтажные средства должны соответствовать требованиям международных стандартов. В процессе разработки РВП должен быть определен необходимый уровень стандартизации и унификации, обеспечивающий наивысший технический уровень и качество изделия. Требования технологичности Разработка РВП должна вестись исходя из условий минимальной трудоемкости и минимального времени установки. Должны быть разработаны оснастка (если это необходимо) и инструкции на монтаж, регулировку и проверку функционирования. Конструкция РВП должна обеспечивать монтаж с максимально возможным применением стандартного инструмента. Исполнитель должен обеспечить максимальное совмещение конструкторских, технологических, эксплуатационных разъемов и стыков. Конструктивные требования Масса РВП уточняется на этапе разработки. Конструкция РВП должна обеспечивать защиту винта от внешних загрязнений и жидкостей в выпущенном положении штока. Крепление и контровка серьги согласовываются на этапе разработки.

Технико-экономические требования

Требования не предъявляются.

Требования каталогизации

Требования не предъявляются.

Требования к видам обеспечения

Требования не предъявляются.

Требования к сырью, материалам и комплектующим изделиям Материалы и покрытия, применяемые в конструкции РВП, должны быть согласованы с Заказчиком для исключения образования коррозии.
Требования к консервации, упаковке и маркировке

Требования уточняются на этапе разработки.

Требования к учебно-тренировочным средствам

Требования не предъявляются.

Специальные требования РВП должна обладать патентной чистотой в отношении следующих стран (Россия, Канада, Украина, США, Германия, Великобритания, Франция) и иметь соответствующий патентный формуляр по ГОСТ 15.012-84. Требования контролепригодности

Исполнитель должен разработать средства, методы и периодичность контроля состояния РВП без демонтажа (указывается в этикетке).

Требования к видам испытаний

Испытания РВП проводят в составе изделия на стендах Заказчика.

Обязательства по представлению гарантий

В соответствии с Договором.

Требования к маркировке

Требования уточняются на этапе разработки.

Требования защиты государственной тайны при выполнении СЧ ОКР

Требования не предъявляются.

Требования к порядку разработки конструкторской документации на военное время

Требования не предъявляются.

Этапы выполнения СЧ ОКР

Этапы выполнения СЧ ОКР в соответствии с Контрактом.

Порядок выполнения и приемки этапов СЧ ОКР

Порядок выполнения и приемки этапов СЧ ОКР в соответствии с Ведомостью исполнения.

Правила, порядок выполнения и приемки этапов работ должны соответствовать требованиям договора. Конструкторская документация (КД, включая текстовые документы) должна соответствовать требованиям ЕСКД, КД должна оформляться в бумажном виде, комплект КД передается Актом материально-технической приемки и является собственностью Заказчика. Эксплуатационная документация (при ее наличии) должна разрабатываться в соответствии с требованиями ГОСТ 18675-2012,
ГОСТ 27693-2012 и ГОСТ 2.601-2013. Изменения в настоящее ТЗ вносятся по согласованию сторон. Разработчик согласовывает с Заказчиком следующую техническую документацию:

– габаритный чертеж;

– этикетку;

– РЭ (при его наличии).

Гарантийные обязательства Гарантийные обязательства для изделий:

- гарантийная наработка - 40 000 рабочих циклов;

- гарантийный срок службы 6 лет, в том числе 2 года хранения и транспортирования;

- гарантийный срок хранения 2 года со дня приемки Заказчиком.

Количество опытных образцов – 3 (три).

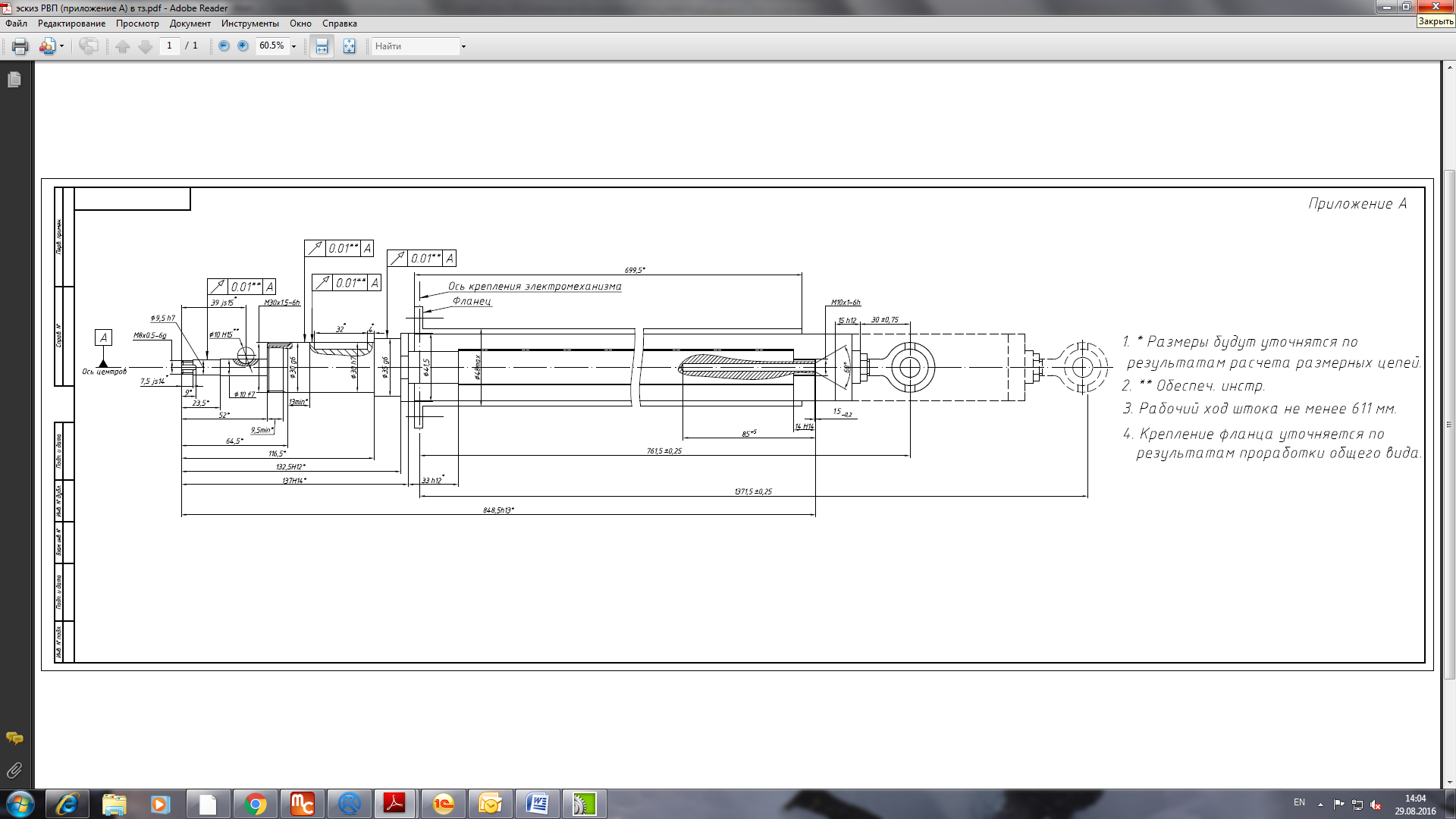

Приложение А (обязательное) – Габаритный чертеж
