Государственное автономное профессиональное образовательное учреждение Иркутской области
«Братский индустриально-металлургический техникум»
(ГАПОУ БрИМТ)
ЗАДАНИЯ В ТЕСТОВОЙ ФОРМЕ
по МДК «Технология обработки на металлорежущих станках»
ПМ.02 Обработка деталей на металлорежущих станках различного вида и типа (сверлильных, токарных, фрезерных, копировальных,
шпоночных, шлифовальных)
по профессии Станочник (металлообработка)
Составил:
мастер производственного обучения
2017 г.
Задания в тестовой форме по МДК «Технология обработки на металлорежущих станках» составлены с учетом требований ФГОС по профессии Станочник (металлообработка).
Тестовые задания составлены таким образом, что их содержание охватывает все основные разделы и темы образовательной области «Технология обработки на металлорежущих станках».
В результате освоения МДК обучающийся должен знать:
- принцип действия однотипных сверлильных, токарных, фрезерных и шлифовальных станков; правила заточки и установки резцов и сверл; виды фрез, резцов и их основные углы; виды шлифовальных кругов и сегментов; способы правки шлифовальных кругов и условия их применения; устройство, правила подналадки и проверки на точность сверлильных, токарных, фрезерных, копировально-шпоночно-фрезерных и шлифовальных станков различных типов; элементы и виды резьб; характеристики шлифовальных кругов и сегментов; форму и расположение поверхностей; правила определения режимов резания для токарных, фрезерных, сверлильных и шлифовальных станков. способы установки и выверки деталей;
1 вариант
1.Укажите виды фрез, используемых при обработке плоскостей:
а) цилиндрическая;
б) дисковая;
в) пальцевая;
г) торцовая;
д) концевая;
е) червячная;
ж) ротационная.
2.Определите вид цилиндрической фрезы, которая, вращаясь по часовой стрелке (если смотреть на фрезу со стороны заднего конца шпинделя), отбрасывает стружку направо:
а) праворежущая; б) леворежущая
3.Как устанавливают цилиндрическую фрезу на горизонтально фрезерном станке? _____________________________________________________________________________________
4.Каким образом можно повысить производительность труда при обработке пазов, если на одной поверхности заготовки необходимо обработать четыре паза? _____________________________________________________________________________________
5.Как называется процесс полного разделения бруска на равные или неравные части? _____________________________________________________________________________________
6.Укажите материалы, для разрезания которых предназначены отрезные фрезы с мелким и средним зубом (нужное подчеркнуть):
а) сталь; б) алюминиевые сплавы; в) магниевые сплавы; г) чугун.

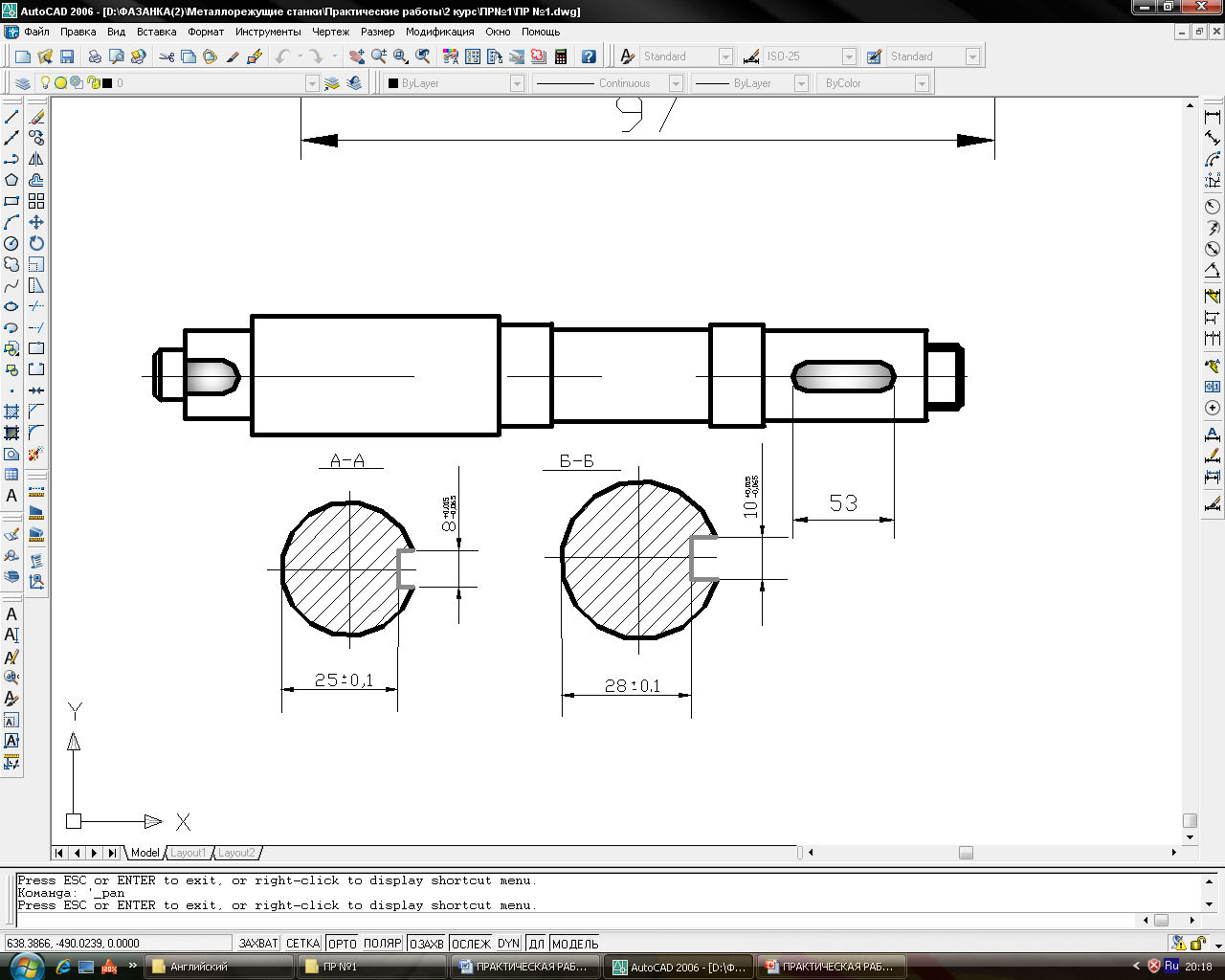

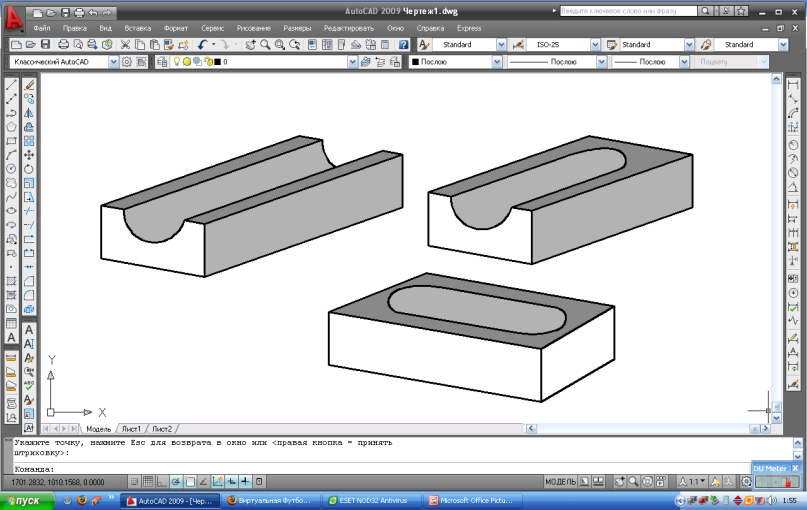

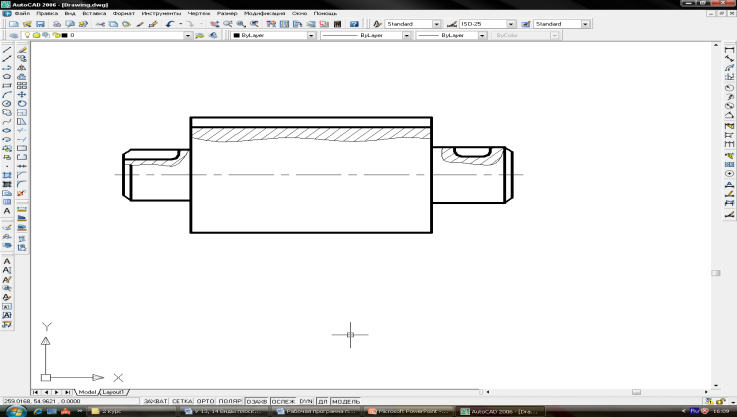

7.На рисунке подпишите виды шпоночных пазов
8.На каких станках производят обработку сквозных шпоночных пазов _____________________________________________________________________________________
9. Напишите название инструмента, изображенного на рисунке
10. С какой целью на губки тисков надевают накладки из листовой меди, латуни или алюминия? _____________________________________________________________________________________
11.Какие виды работ можно выполнять на сверлильном станке?
12.Расшифровать марку станка 2H135.
13.Напишите название позиций, которыми на вертикально-сверлильном станке обозначены следующие элементы:
| 1 - ___________________________________ 3 - ___________________________________ 5 - __________________________________ 6 - __________________________________ 7 - __________________________________ 8 - __________________________________ |

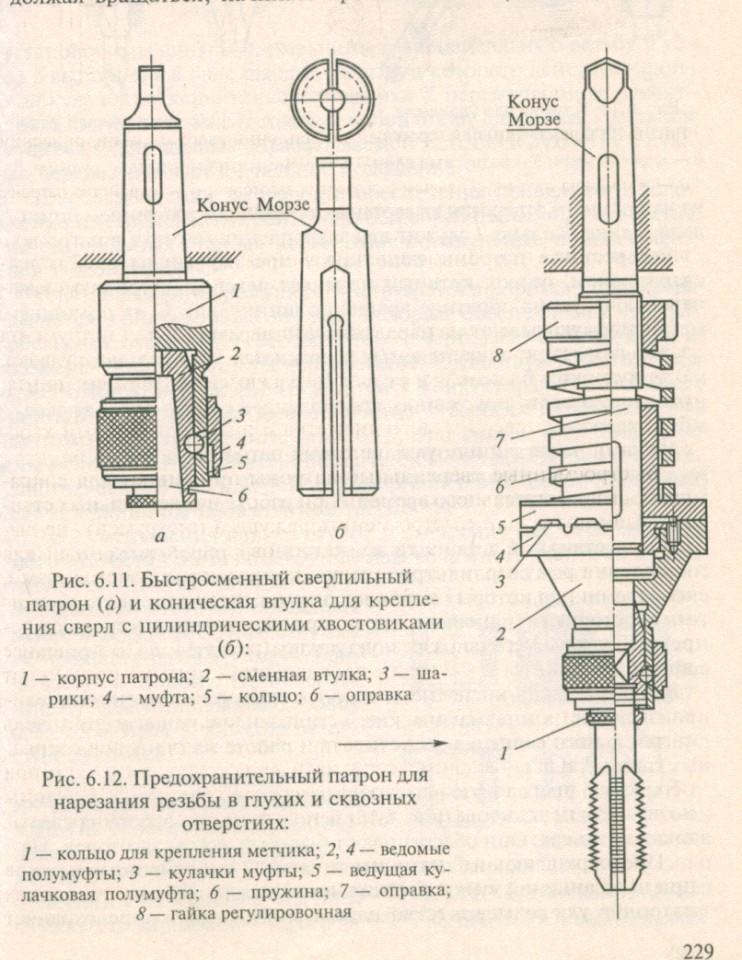

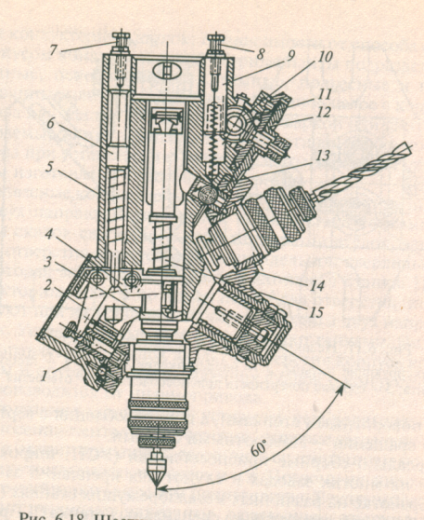

14.Назовите приспособления, изображенные на рисунках.
____________________________________________________________________________________
15.Определите глубину резания при сверлении отверстия Ш 18 мм.
16. Что называется шероховатостью? В каких единицах она измеряется?
17.Какой станок изображен на рисунке?
18.Какие поверхности можно обрабатывать на круглошлифовальных станках?
19.Как называется инструмент, которым производится обработка на шлифовальных станках?
20.Каким приспособлением оснащают рабочее место шлифовщика, для избегания ранения глаз рабочего?
21.На рисунке показаны различные виды абразивных инструментов. Определите, к какой группе они относятся: а - свободный абразив, б - абразив в связке, в - абразивные покрытия
1)
2)
3)
22.На рисунке изображен знак, принятый для обозначения шероховатости поверхности
1) Вид обработки которой не устанавливается:
2) Образованной снятием стружки:
3) Образуемой без снятия стружки:
4) Не обрабатываемой по данному чертежу.
23. При частоте вращения шпинделя станка ТВ-6 700 об\мин скорость резания равна 21,98 м\мин. Определить диаметр обрабатываемой заготовки.
1) 70 мм; 2) 20 мм; 3) 15 мм; 4) 10 мм.
24.К цилиндрическим поверхностям предъявляются следующие требования:
а) Чистота поверхности;
б) Жесткость;
в) Цилиндричность;
г) Круглость;
д) Соосность.
25.Для изменения частоты вращения шпинделя в процессе обработки заготовки служит:
а) Коробка скоростей
б) Шпиндельная бабка
в) Суппорт
г) Фартук
26.Вставить пропущенное слово:
Стружка скалывания образуется при резании __________________________________ стали.
27. Вставить пропущенное слово:
При повернутых верхних салазках суппорта обрабатывают ________________ поверхность.
28. Вставить пропущенное слово:
Для поддержания длинных заготовок, установки режущего инструмента на станке применяется
29. Вставить пропущенное слово:
При обработке пластичных металлов со средней скоростью резания на передней поверхности инструмента около главной режущей кромки появляется твердый бугорок металла, который называется _____________________________________________________
30. Какой профиль у метрической резьбы?
а) Прямоугольный
б) Треугольный с углом 60є
в) Треугольный с углом 45є
31. Какое движение у ТВС называется движением подачи?
а) Поступательное движение режущего инструмента.
б) Вращательное движение детали.
в) Вращательное движение электрического двигателя.
32. Что такое шпиндель?
а) Ручка переключения передачи.
б) Название мелкой детали.
в) Вращающаяся часть станка.
33. Для чего служит центр в ТВС?
а) Для крепления резца.
б) Опорой для обтачиваемой длинной тонкой заготовки.
в) Для передачи вращения с электродвигателя
34. Чем отличается трехкулачковый самоцентрирующий патрон от четырехкулачкого патрона?
а) в четырехкулачковом нельзя зажимать детали типа тел вращения,
б) в трехкулачковом лучше получается класс точности детали,
в) в четырехкулачковом патроне кулачки с независимым перемещением.
35. Диаметр заготовки 100мм, диаметр готовой детали 90мм припуск на обработку составляет
а) 7,3мм б) 5мм
в) 10мм г) 2,5мм
36. Допустимое смещение корпуса задней бабки при обработке конической поверхности в поперечном направлении не должно превышать:
а) ± 15 мм б) ± 10 мм
в) ± 12 мм г) ± 8 мм
37. Как называется свойство металлов изменять свою форму безразрушения под действием сил?
А. пластичность.
Б. упругость.
В. прочность.
38. Для чего предназначен суппорт токарного станка?
а) для закрепления заготовок
б) для закрепления и перемещения инструмента.
в) для перемещения инструмента или заготовки.
39. На склько уменьшится диаметр заготовки при подаче резца на 1мм.
А. 0,5мм. Б. 1мм. В. 2мм.
40. для чего служит стол фрезерного станка?
а) для закрепления обрабатываемой заготовки.
б) для закрепления, установки и перемещения обрабатываемой заготовки.
в) закрепления и перемещения обрабатываемой заготовки.
2 вариант
1.Напишите обозначение отклонений от прямолинейности, плоскостности, перпендикулярности и параллельности ______________________________________________________________________
2.Как устанавливают глубину резания при фрезеровании?
_____________________________________________________________________________________

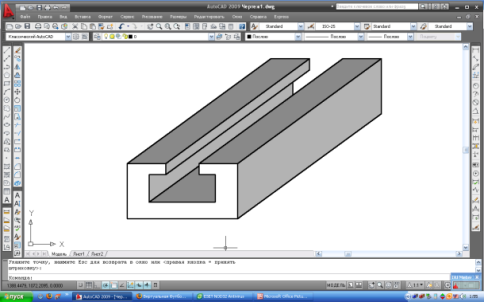

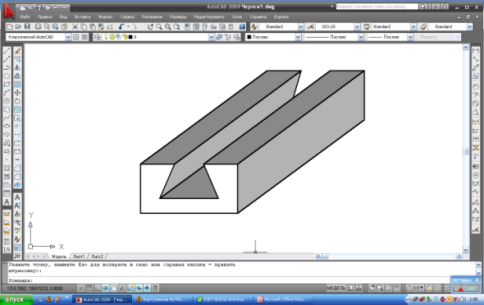

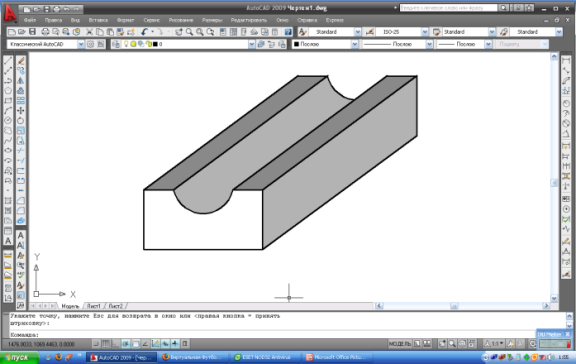

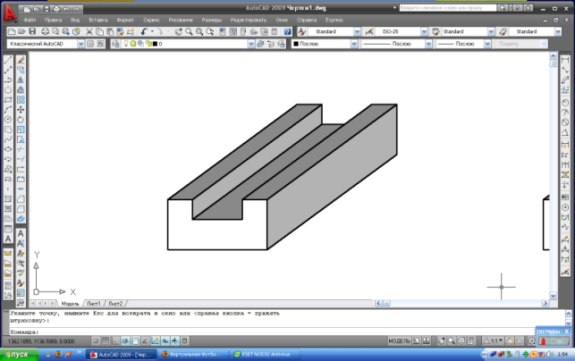

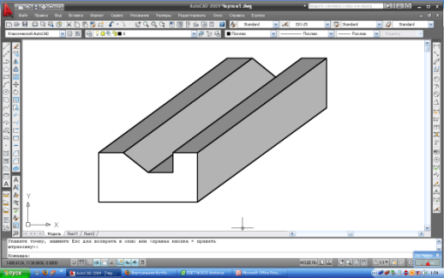

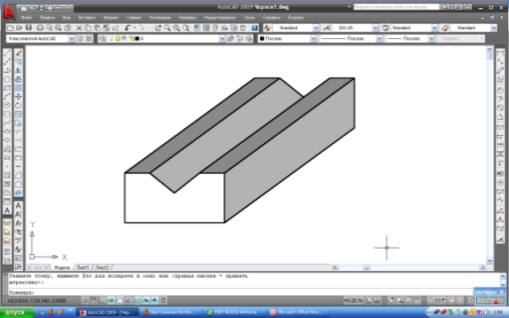

3.Напишите, какие виды пазов изображены на рисунке
|
|
|
|
а) _____________ | б)_____________ | в)_______________ | г) _______________ |
|
|
|
|
д)______________ | е)______________ | ж)_______________ | з)________________ |
4.В каких приспособлениях обычно закрепляют валы для фрезерования в них пазов и лысок?
5.Чем отличаются отрезные фрезы от прорезных?
_____________________________________________________________________________________
6.Почему у отрезных и прорезных фрез ширина фрезы уменьшается от периферии к центру?
_____________________________________________________________________________________
7.На каких станках производят обработку сквозных шпоночных пазов?
____________________________________________________________________________________
8.Какого типа шпоночные пазы, представленные на рисунке
_____________________________________________________________________________________
9.Напишите название инструмента, изображенного на рисунке
_____________________________________________________________________________________
10.Определите частоту вращения шпинделя при обработке заготовки, если обработка производится цилиндрической фрезой диаметром 100 мм со скоростью 50 м/мин и минутной подачей 100мм/мин.
Дано:________________________________________________________
Найти:_______________________________________________________
Решение:_____________________________________________________
Ответ:________________________________________________________
11.К какой группе относится станок 2Н135?
12.Что означают последние цифры в маркировке сверлильного станка?
_____________________________________________________________________________________

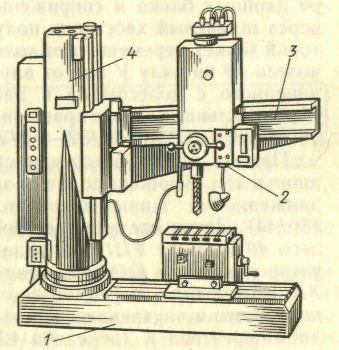

13.Напишите номера позиций, которыми на радиально-сверлильном станке обозначены следующие элементы:
а) плита - __________
б) сверлильная головка со шпинделем - __________
в) рукав - __________
г) колонна - __________
14.Обозначьте основные элементы спирального сверла, изображенного на рисунке.
_____________________________________________________________________________________

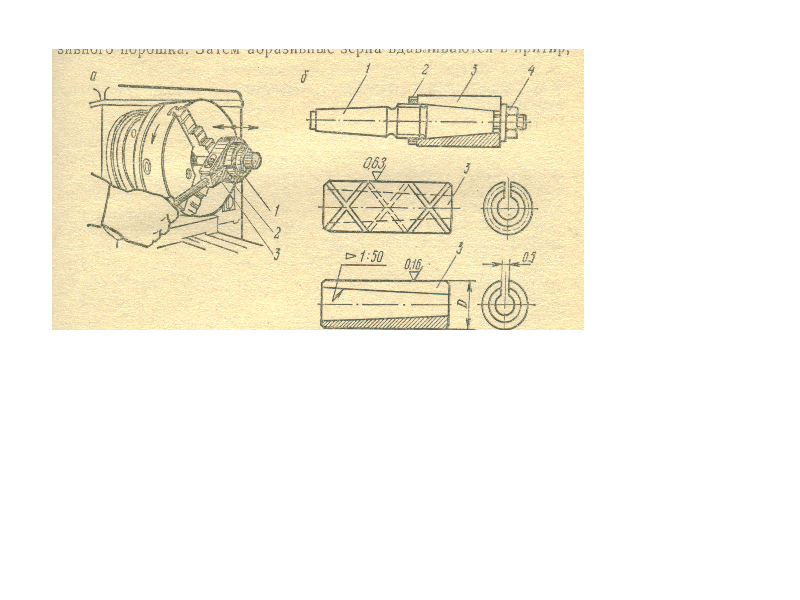

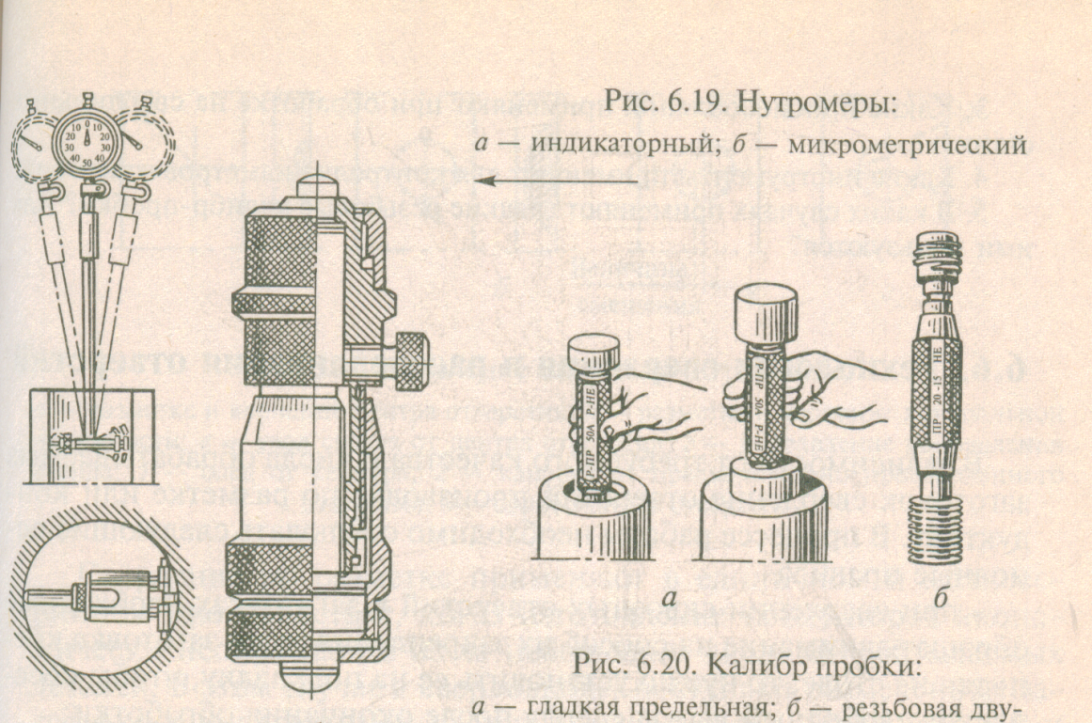

15.Как называются инструменты, изображенные на рисунке?
|
|
_____________________________________________________________________________________
16.Напишите номер группы шлифовальных станков _______________________________________
17.Что является главным движением при шлифовании?_____________________________________
18.Какой станок изображен на рисунке?__________________________________________________
19.Как называются части станка, обозначенные на рисунке позициями
| 1________________________________ 3________________________________ 5________________________________ 7________________________________ 8________________________________ 11_______________________________ |
20.Какие поверхности можно обрабатывать на плоскошлифовальных станках?
_____________________________________________________________________________________
21.Все абразивные материалы подразделяются на искусственные и природные. Разделите абразивные материалы на эти две группы: электрокорунд, кремень, алмаз, карбид кремния, гранат, кубический нитрид бора.
22.На рисунке приведены различные способы шлифования. Определите, используя рисунки, способ шлифования:
а - круглое наружное шлифование, б - круглое наружное шлифование методом врезания, в - круглое внутреннее шлифование, г - плоское шлифование торцом круга, д – бесцентровое шлифование, е - плоское шлифование периферией круга.
|
|
|
_1_________________ | __2________________ | __3________________ |
|
|
|
_4_________________ | ___5_______________ | __6________________ |
23.Суппорт служит для :
1) закрепления режущих инструментов и сообщения им поступательного движения;
2) поддержания обрабатываемой детали;
3) крепления задней бабки; 4) крепления передней бабки.
24.Какой инструмент используется для чистовой обработки отверстия?
1) зенковка; 2) развертка; 3) зенкер; 4) сверло
25.При фрезеровании заготовок рассматривают два основных вида:
1) правое и левое; 2) встречное и попутное;
3) продольное и поперечное; 4) горизонтальное и вертикальное
26.Определить скорость резания при обтачивании детали диаметром D=60мм, если число оборотов шпинделя n=500 об/мин.
1) 9,4 м/мин; 2) 83,6 м/мин; 3) 83,6 м/мин; 4) 94,2 м/мин.
27.Величина угла заточки сверла (2ц) при обработке сталей средней твердости равна:
а) 50 – 60° б) 116 - 118° в) 90° г) 130 - 140°
28.Вставить пропущенное слово:
Широким резцом обрабатываются поверхности с длиной конуса не более ________________ мм
29.Установить соответствие:
Режимы резания определяются:
1. Глубина резания а) V, м/мин
2. Скорость резания б) t, мм
3. Подача в) n, об/мин
4. Частота вращения шпинделя г) S, мм/об
30.Установить соответствие:
Режущим инструментом выполняются следующие токарные работы:
1. Проходной отогнутый резец а) вытачивание наружн. канавок
б) отрезание заготовок
2. Отрезной резец в) обработка отверстий
3. Расточной резей г) нарезание резьбы
4. Фасонный резец д) точение цилиндрич. поверхностей
5. Резьбовой резец е) обработка фасонных поверхностей
31.Сливная стружка образуется при резании:
а) Мягкой стали б) Твердой стали в) Чугуна г) Латуни
32.Какое движение у ТВС главное?
а) Подача резца. б) Вращение заготовки. в) Колебание заготовки.
33.Что такое фаска?
а) Кольцевой выступ на заготовке.
б) Срезанный угол или ребро у плоского или цилиндрического изделия.
в) Углубление на поверхности детали
34. Можно ли обрабатывать точные фасонные поверхности на фрезерном станке?
а) нельзя; б) можно, но с низкой точностью; в) можно.
35.Слой металла, срезаемый с заготовки за один проход, называется :
а) глубиной резания б) допуском в) припуском
36.Метрическая резьба М16х1,5 имеет профиль
а) трапецеидальный б) прямоугольный в) треугольный г) круглый
37.Заточка фасонного резца производится по:
а) задней поверхности б) поверхности резания
в) вспомогательной задней поверхности г) передней поверхности
38. Для чего применяют изделия с ходовой резьбой?
а) для передачи вращательного движения
б) для преобразования вращательного движения в поступательное.
в) для передачи поступательного движения.
39. Какая передача используется в сверлильном станке для передачи вращения от электродвигателя к шпинделю?
а) реечная. б) карданная. в) ременная.
40. Какое свойство металла определяет его способность сопротивляться проникновению в него других более твердых тел.
а) пластичность. б) вязкость. в) твердость. г) упругость.
