Технические условия для приобретения переносных заземлений

Технические условия

для приобретения переносных заземлений :

Количество : 3 шт.

Тип : переносное однофазное заземление со съемной штанги для установки для открытых распределительных устройств 150 кВ,330кВ.

Назначение : установка на шлейфах ошиновки ОРУ-154,-330кВ.

Данные для приобретения  : однофазное, сечение гибкого заземляющего проводника -25ммІ,

Комплектация - 1 съемная штанга с винтовым поджатием для удобства использования. Наличие раздельных чехлов для заземлений и штанг.

Провода спусков из гибкого медного провода (класс VI по ГОСТ 22483-77) покрытого прозрачной полимерной оболочкой для продления срока его службы.

Зажимы устанавливаются на провода ВЛ с помощью штанг, изготовленных из профильного стеклопластика и покрытых электроизоляционной эмалью. Штанги заземлений переносных для ВЛ 330 кВ  изготовить составными, диаметр проводника(шлейфа) который следует заземлить-35ммІ,

тип струбцины для крепления на шлейф :

Тип струбцины для крепления к заземленной конструкции :

  LСП

Узел соединения

съемной штанги

L1 – длина изолирующей части составной штанги

L2 – длина рукояти штанги

L1 и L2 длина для штанги на напряжение 330кВ

Lсп – длина от струбцины для фазы до стубцины которую надо закрепить для заземления.

Тип (наименование)	Ном. напр., кВ	Сечение заземл. провода, мм2	Размеры, мм
L1	L2	Lсп
ПЗП-220	330	25	10000

Количество : 5 шт.

Тип : переносное трехфазное заземление со съемной штангой  для установки на открытых распределительных устройствах 150 кВ,330кВ.

Назначение : установка на шлейфах ошиновки ОРУ-154,-330кВ.

Данные для приобретения  : трехфазное, сечение гибкого заземляющего проводника -25ммІ,

Комплектация - 1 съемная штанга с винтовым поджатием для удобства использования. Наличие раздельных чехлов для заземлений и штанг.

Провода спусков из гибкого медного провода (класс VI по ГОСТ 22483-77) покрытого прозрачной полимерной оболочкой для продления срока его службы.

Зажимы устанавливаются на провода ВЛ с помощью штанг, изготовленных из профильного стеклопластика и покрытых электроизоляционной эмалью. Штанги заземлений переносных для ВЛ 330 кВ  изготовить составными, диаметр проводника(шлейфа) который следует заземлить-35ммІ,

тип струбцины для крепления на шлейф :

Тип струбцины для крепления к заземленной конструкции :

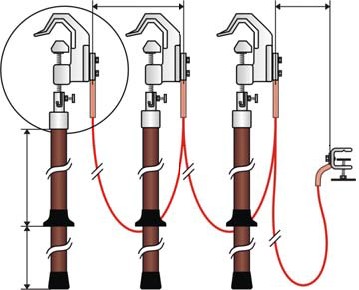

  Lмф  Lсп

L2

  Узел соединения  съемной штанги

Табл.16 (Рис.16) Тип (наименование)	Ном. напр., кВ	Сечение заземл. провода, мм2	Размеры, мм
L1	L2	Lмф	Lсп
ПЗП-220-3	330	25	800	10000	10000

L1 – длина изолирующей части составной штанги

L2 – длина рукояти штанги

L1 и L2 длина для штанги на напряжение 330кВ

Lмф – длина заземляющего проводника между струбцинами для заземления фаз

Lсп – длина от струбцины для фазы до стубцины которую надо закрепить для заземления.

3.  Количество : 40 шт.

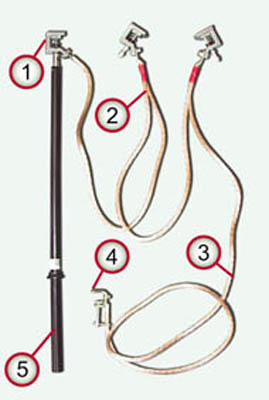

Тип : переносное трехфазное заземление со съемной штангой  для установки в распределительных устройствах до 10 кВ.

Назначение : установка на шины элктрооборудования до 10 кВ.

Данные для приобретения  : трехфазное, сечение гибкого заземляющего проводника -25ммІ,

Комплектация - 1 съемная штанга с винтовым поджатием для удобства использования. Наличие раздельных чехлов для заземлений и штанг.

Провода спусков из гибкого медного провода (класс VI по ГОСТ 22483-77) покрытого прозрачной полимерной оболочкой для продления срока его службы.

Зажимы устанавливаются на шины с помощью штанг, изготовленных из профильного стеклопластика и покрытых электроизоляционной эмалью. Штанги заземлений переносных для распределительных устройств до 10кВ  изготовить цельными, толщина проводника(шины) которую следует заземлить - от 5 до 20ммІ,

Тип струбцины для крепления к шинам которые надо заземлить :

Тип струбцины для крепления к заземленной конструкции :

  Lмф  Lсп

L2

с  Узел соединения съемной  штанги

Тип (наименование)	Ном. напр., кВ	Сечение заземл. провода, мм2	Размеры, мм
L1	L2	Lмф	Lсп
ПЗП-10-3	10	25	700	300	1000	2000

L1 – длина изолирующей части составной штанги

L2 – длина рукояти штанги

L1 и L2 длина для штанги на напряжение 330кВ

Lмф – длина заземляющего проводника между струбцинами для заземления фаз

Lсп – длина от струбцины для фазы до стубцины которую надо закрепить для заземления.
