Размещение и крепление листового металла (стр. 7 )

Оборудование представляет собой сварную конструкцию, жестко закрепленную на платформе и состоящую из двух торцевых упоров (поз. 1) и связей (поз. 2) между ними.

Оборудование крепится к платформе при помощи захватов и упоров, которые примыкают к конструктивным элементам платформы.

Листы размещают симметрично относительно продольной и поперечной плоскостей симметрии платформы (рисунок 95).

Для обеспечения механизированной выгрузки листов по требованию получателя допускается между листами устанавливать по семь прокладок сечением не менее 40х100 мм и длиной, равной ширине листов. При этом высота штабеля не должна превышать 300 мм.

Узел I

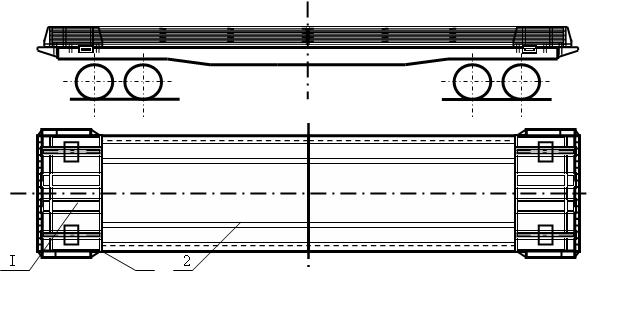

Рисунок 95

1 – торцевой упор; 2 – связь упоров

При возврате платформы с оборудованием после выгрузки дополнительного закрепления оборудования на платформе не требуется.

4.5. Листовой металл толщиной свыше 160 мм до 250 мм включительно размещают и закрепляют в полувагонах и на платформах в соответствии со схемами размещения и крепления слябов, приведенными в пункте 7 настоящей главы.

5. Размещение и крепление слитков

5.1. Слитки массой до 9 т размещают на платформе с деревянным полом тремя группами: по три слитка над тележками и два-три - в середине платформы (рисунок 96). У торцевых бортов, укрепленных короткими стойками, укладывают упорный брус сечением не менее 100х100 мм и длиной, равной ширине платформы. Брус прибивают к полу пятью гвоздями диаметром 6 мм и длиной не менее 150 мм. Между упорным брусом и крайним слитком устанавливают по три распорных бруска сечением не менее 100х100 мм длиной по месту и каждый прибивают к полу пятью гвоздями диаметром 6 мм и длиной 150 мм. Кроме того, от продольного смещения каждую группу слитков крепят двумя распорными брусками (поз. 3) сечением 100х100 мм и длиной по месту, прибиваемыми к полу десятью гвоздями диаметром 6 мм и длиной 150 мм каждый.

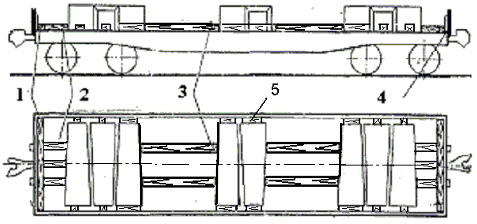

Рисунок 96

1 – упорный брус; 2, 3 – распорный брус; 4 – торцевая стойка; 5 – упорный брусок

От поперечных смещений слитки закрепляют упорными брусками (поз. 5) сечением 100х100 мм и длиной по месту, которые устанавливают враспор между слитками и боковыми бортами платформы и крепят к полу каждый не менее чем двумя гвоздями длиной 150 мм.

При погрузке на платформы с деревометаллическим полом каждую группу слитков размещают на двух продольных подкладках сечением не менее 25х100 мм, которые крепят к полу каждую не менее чем пятью гвоздями диаметром 4 мм и длиной не менее 80 мм.

Между упорным бруском и крайним слитком устанавливают по три распорных бруска сечением не менее 100х100 мм длиной по месту и крайние бруски прибивают к полу каждый десятью гвоздями диаметром 6 мм и длиной 150 мм. Средний брус скрепляют с крайними соединительными планками сечением не менее 25х100 мм и гвоздями длиной не менее 80 мм: по два гвоздя в каждое соединение. От продольного смещения каждую группу слитков крепят двумя распорными брусками (поз. 3) сечением 100х100 мм и длиной по месту, которые прибивают к полу двадцатью гвоздями диаметром 6 мм и длиной 150 мм каждый.

5.2. Стальные слитки массой до 7 т размещают поперек платформы с деревометаллическим или деревянным полом равномерно по ее длине симметрично относительно продольной и поперечной плоскостей симметрии (рисунок 97). У торцевых бортов размещают поперечные бруски сечением не менее 100х100 мм и длиной, равной ширине платформы, которые прибивают к полу пятью гвоздями диаметром 6 мм и длиной 150 мм.

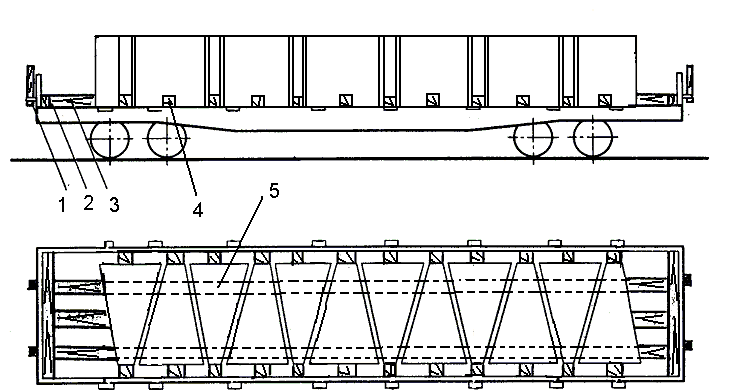

Рисунок 97

1 – торцевая стойка; 2 – упорный брусок; 3 – распорный брусок; 4 – упорный брусок;

5 – продольная подкладка (устанавливается при размещении слитков на платформе с деревометаллическим полом аналогично с пунктом 5.1)

Между крайними слитками и поперечными брусками устанавливают три распорных бруска сечением не менее 100х100 мм. Каждый брусок прибивают к полу четырьмя гвоздями диаметром 6 мм и длиной 150 мм. На платформах с деревометаллическим полом средний брус скрепляют с крайними соединительными планками сечением не менее 25х100 мм и гвоздями длиной не менее 80 мм - по два гвоздя в каждое соединение.

Торцевые борта платформ подкрепляют короткими стойками.

От поперечных смещений каждый слиток крепят поперечными упорными брусками сечением не менее 50х100 мм и длиной по месту, которые прибивают к полу платформы каждый двумя гвоздями диаметром 5 мм и длиной 100 мм.

5.3. Стальные слитки массой до 8 т и длиной не менее 2000 мм размещают в полувагоне в количестве девяти штук тремя группами (рисунок 98) или в количестве десяти штук двумя группами (рисунок 99). Слитки размещают на подкладках сечением не менее 40х150 мм и длиной, равной ширине полувагона. У торцевых дверей укладывают поперечные бруски сечением не менее 80х100 мм и длиной, равной ширине полувагона.

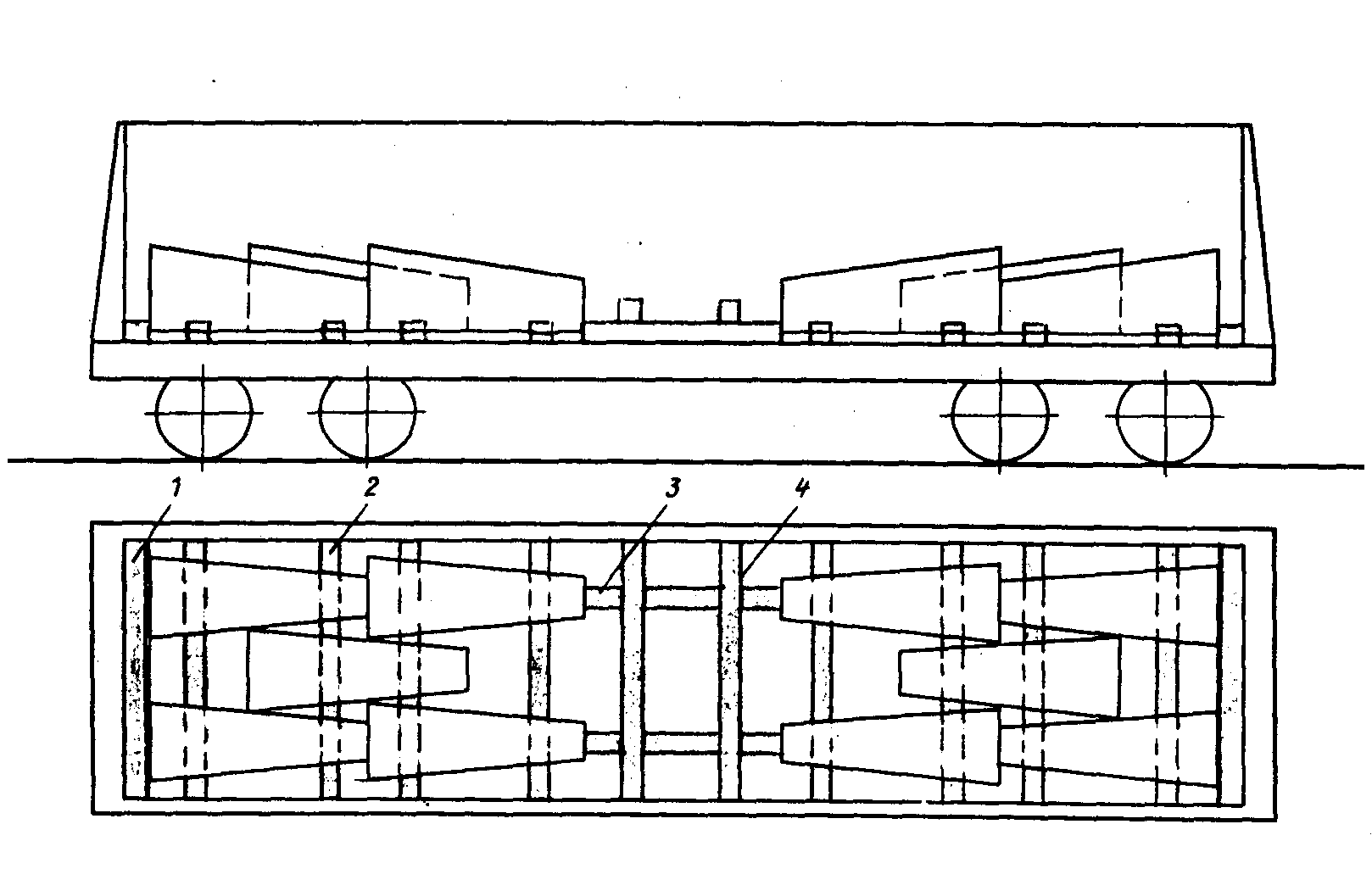

Рисунок 98

1 – распорный брусок; 2 – подкладка; 3 – упорный брусок;

4 – соединительная планка; 5 – поперечный упорный брусок

Средние слитки крайних групп выдвигают до упора в концы слитков средней группы и укладывают на дополнительные подкладки (рисунок 98).

Рисунок 99

1 – упорный брусок; 2 – подкладка; 3 – распорный брусок; 4 – соединительная планка

От поперечных смещений каждую группу слитков крепят двумя парами упорных брусков сечением не менее 50х150 мм и длиной по месту, которые прибивают к подкладкам каждый тремя гвоздями диаметром 5 мм и длиной не менее 100 мм.

Распорные бруски сечением не менее 100х100 мм и длиной по месту скрепляют между собой двумя соединительными планками сечением не менее 25х100 мм и длиной, равной ширине полувагона. В каждое соединение забивают по два гвоздя длиной не менее
80 мм.

5.4. Слитки массой от 8 т до 9 т длиной не менее 2000 мм размещают вдоль полувагона симметрично относительно продольной и поперечной плоскостей симметрии вагона (рисунки 100, 101).

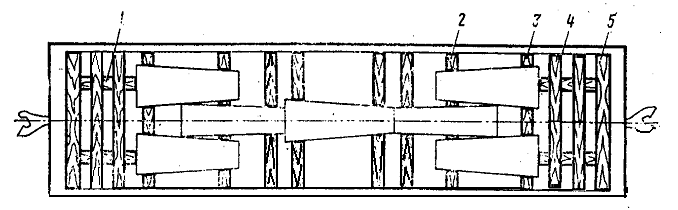

Рисунок 100

1 – распорный брусок; 2 – подкладка; 3 – упорный брусок;

4 – соединительная планка; 5 – поперечный упорный брусок

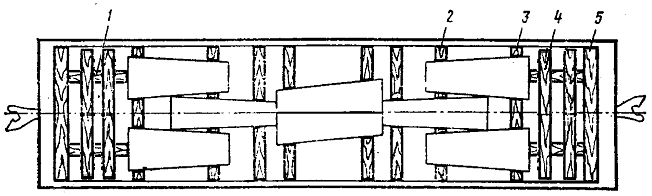

Рисунок 101

1 – распорный брусок; 2 – подкладка; 3 – упорный брусок;

4 – соединительная планка; 5 – поперечный упорный брусок

Слитки размещают на подкладках сечением не менее 40х150 мм и длиной, равной ширине полувагона. Нижняя поверхность слитков, соприкасающаяся с подкладками, должна быть ровной, без приливов. У торцевых дверей укладывают поперечные упорные бруски сечением не менее 80х100 мм и длиной, равной ширине полувагона. Вплотную к упорным брускам и торцам слитков укладывают распорные бруски сечением не менее 100х150 мм и длиной по месту. Распорные бруски скрепляют между собой двумя соединительными планками сечением не менее 25х100 мм и длиной, равной ширине полувагона. В каждое соединение забивают по два гвоздя длиной не менее 80 мм. Упорный и распорные бруски скрепляют между собой скобами из прутка диаметром не менее 8 мм – по одной в каждое соединение.

От поперечных смещений каждую группу слитков крепят двумя парами упорных брусков сечением не менее 50х150 мм и длиной по месту, которые прибивают к подкладке каждый тремя гвоздями диаметром 5 мм и длиной не менее 100 мм.

5.5. Чугунные слитки массой до 70 кг грузят в полувагоны и на платформы навалом с равномерным распределением груза по всей площади пола. При перевозке слитков на платформах борта последних наращивают до высоты погрузки в соответствии с требованиями пункта 1.6 настоящей главы. При перевозке слитков в полувагонах должны выполняться требования пункта 1.5 настоящей главы.

6. Размещение и крепление изложниц

Размещение и крепление изложниц на платформах с деревянным полом

6.1. Изложницы массой единицы до 1,5 т включительно размещают на платформе (рисунок 102) в шесть рядов по ширине и в восемь рядов по длине вагона. Каждый ряд изложниц закрепляют обвязками (поз. 1) из проволоки диаметром 6 мм в две нити за стоечные скобы платформы. Изложницы, размещенные у торцевых бортов в крайних  рядах, увязывают между собой за имеющиеся на них скобы и за стоечные скобы платформы обвязкой (поз.4) из проволоки диаметром 6 мм в восемь нитей. У каждого торцевого борта платформы укладывают по одному поперечному упорному бруску сечением не менее 100х100 мм и длиной, равной ширине платформы. Каждый брусок прибивают к полу десятью гвоздями диаметром 6 мм и длиной не менее 150 мм. Торцевые борта платформы подкрепляют короткими стойками.

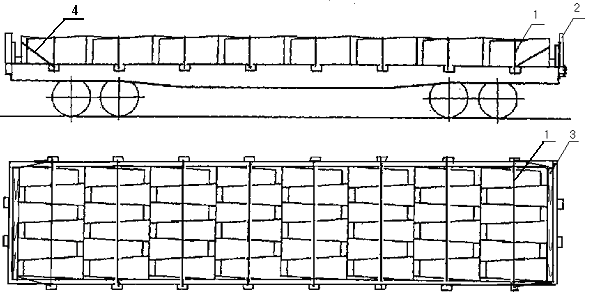

Рисунок 102

1 – обвязка; 2 – торцевая стойка; 3 – упорный брус; 4 – обвязка

6.2. Изложницы массой до 4,6 т включительно в количестве 15 штук размещают на платформе симметрично относительно продольной и поперечной плоскостей симметрии вагона с равномерными зазорами между ними (рисунок 103). Изложницы размещают длинной  стороной поперек вагона в количестве 11 штук, а вдоль вагона - 4 штуки. Изложницы размещают на расстоянии 400-500 мм от торцевых бортов. Торцевые борта платформы подкрепляют короткими стойками, вдоль торцевых бортов укладывают упорные бруски сечением не менее 100х100 мм и длиной, равной  ширине  платформы.  Каждый брус прибивают к полу десятью гвоздями диаметром 6 мм и длиной не менее 150 мм. В зазор между упорными брусками и крайними изложницами устанавливают по два распорных бруска сечением не менее 100х100 мм и длиной по месту, каждый из которых прибивают к полу пятью гвоздями диаметром 6 мм и длиной не менее 150 мм.
